Лучше тогда пасту купить для начала и плекса нарезать )

amigosan,
Это мне?
Пасту- алмазную?
Плекса нарезать- взять куски акрила и на них тренироваться?
Или эт не мне и я чайник ни фига не понял?

Ну, нужно же решить, стоит ли время тратить.
Вот например:

Да.
Если не твердосплав, то и эльборовая подойдет.
Взять куски оргстекла, намазать их пастой и на них точить/доводить штихеля. Тренироваться - по желанию, но лучше на металле.
Нет, да.(про чайник пропущено)


Sd768,
Спасибо за разъяснения!

Да
Да
Плекс,фольгированый гетенакс или сд бюджетно подойдут для заточки.
Посмотри видео Серебрякова,там он доступно рассказывает.

amigosan,
Спасибо! В принципе и на этом камне после его помывки лучше стало. Видос сейчас найду.

http://youtu.be/Q8OJvqMs7hU

Напрягает меня этот чувак на видео, как-будто нахватался верхов, а уже видео снимает, людей учит.
Ни чего не могу с собой поделать.

А у вас есть желание отснять более продуктивное видео ?

Можно на ты.
Честно говоря никогда подобных желаний не возникало.  Меня нет ни в соц.сетях, ни на ютубе, ни в твитере, ни в скайпе, ни в инстаграмме. И, что самое смешное - не тянет, видимо, я какой-то ненормальный.

Да нет, просто очень скромный. Но и 1000 сообщений за год -- для молчуна совсем неплохой результат.
А мы то как, благодаря Вашим сообщениям, свою квалификацию подняли...

А точить на чугуне -- неплохой вариант, но для полировки жестковат. Алмазы на чугуне полируют...

Так, начирикал тулхолдер, чтобы была возможность пообщаться с мастером.
Какие требуются изменения:
1. смещенное место под резинку - 5 мм от края (т.е. не по середине, а от края на 5-8 мм), ширина 2 мм, диаметр 3,5-3,7 мм (может чуть позже еще раз померю, сейчас нечем).
2. Отверстие под крепежный винт - расположено как на рисунке (ибо левша, мне так удобнее) относительно штыря. Диаметр показан 4,2 мм так как винты у меня М5 под внутренний шестигранник и менять смысла особого нет. По опыту - засверливаюсь на глубину 5 - 5,5 мм + конус режущей кромки сверла, чтобы не было проблем с нарезанием резьбы.
3. Глубина отверстия под штихель - 15 мм.
В остальном - на усмотрение мастера и под размеры ГРС. А изменения в основном нужны для того, чтобы попасть в мои резиночки и болтики.

Чего хочу:
10 шт под отверстие 2,4.
30 шт под отверстие 2,6 (корневертка).
10 шт под отверстие 2,6 удлиненные (длина выступающей части - 20 мм)
10 шт - удлиненные, но с диаметром отверстия 4 мм.

Ща продолжим по поводу остальных деталей, наверное, будет более интересно остальным.

Дальше пойдет вариант сечки.
В такой плоской, как у ГРС смысла не вижу, думаю что вариант как на картинках будет лучше.
Представляет из себя пруток диаметром 12 мм, со снятыми лысками 0,5 мм (грубо говоря - обрезали в квадрат 11 мм) и сходом к концам до 10 мм. С одной стороны направляющая и отверстие 6,35, глубиной 19 мм (без учета конуса лезвий сверла). Сход получается градуса 4 по расчетам.
Касаемо длины - думаю, есть смысл в 64-70 мм, 100 мм и 120 мм (без учета направляйки).
Хотелось бы прицениться к партии по 10 шт каждой длины.

Пока есть время, желающие могут высказаться по поводу данного варианта. Лично мне кажется, что в качестве сечек или чеканов с небольшим бойком (например из корневертки) будет вполне достойно.

Продолжаем.
Вот эту штуку можно оставить практически без изменений:

Только в низу, так понимаю, квадрат 6,35х6,35, я бы заменил на 6+0,05х6+0,05 и длиной 12 мм, чтобы из оргстекла под него кондуктор было удобно клеить.

Ну и остаются формообразующие оснастки, ща как начертим.

Гранить кругляк, или круглить квадряк, мне кажется заморочнее чем сделать накатку.

ЧПУ станку? Да скорее всего без разницы. Тут вся прелесть в большом и красивом станке, который не воск, а сороковку грызет.  К тому же мы не знаем, ставятся ли в него накатки.
Хотелось просто найти компромисс между утолщением сечки для гашения вибраций и удобством хвата. Возможно, через чур заморачиваюсь, но зато эти лыски - одно из мест, где можно себя попробовать в гравировке с пользой (шероховатость), а то все сразу тиски свои начинают кромсать.

Olaf,
еще вопрос есть, помоги пожалуйста с углами при вершине всякого фасеттенообразного, какие они бывают?
60, 90, 120, 140? А то тут 123,2 градуса услышал, это нафига?

Попробуй разные. У меня есть от 30 до 120 через 10 градусов. Какими то удобно радиусы крутить. какими то тонкие прямые. Для булино, лично мне нравится 60.

Не знаю.
Русская система мер, дюймовая, китайская, метрическая?
Может тантрическая?

Несколько лет назад, на одном из амеровских форумов был задан вопрос: - Почему все так любят фацет 120 град?
Так дообсуждались до того, что оказывается микрочастицы твёрдого сплава имеют форму с углами 120 гр., и если точить соблюдая этот угол то штихель будет ещё острее и долговечнее.
А ты говоришь 123. Ну 123 так 123, пусть будет 123. Если оченьинтересно можно попросить человека обосновать,
А вдруг в этом что то есть.

Поясните зачем менять стандартные размеры GRS?
Резинки есть на aliexpress идеально подходящий размер к стандарту.

Для размещения заказа нужны точные размеры.

А второй как расположен? Или будет только один?

При Вашем заказе 40 и 20 с изменениями цена за ед. будет дороже.
Я в свое время тоже хотел всего 50. Так при разговоре с "токарем" понял что при заказе за сотню цена за ед. будет дешевле. Когда он назвал сумму за 100шт. и она превышала на 400р. за 50шт. я заказал 100. (с чем это связана пояснять подробно не буду, там что то с написанием программы и временем работы станка)

Чертеж сегодня-завтра покажу, по итогам цену напишу

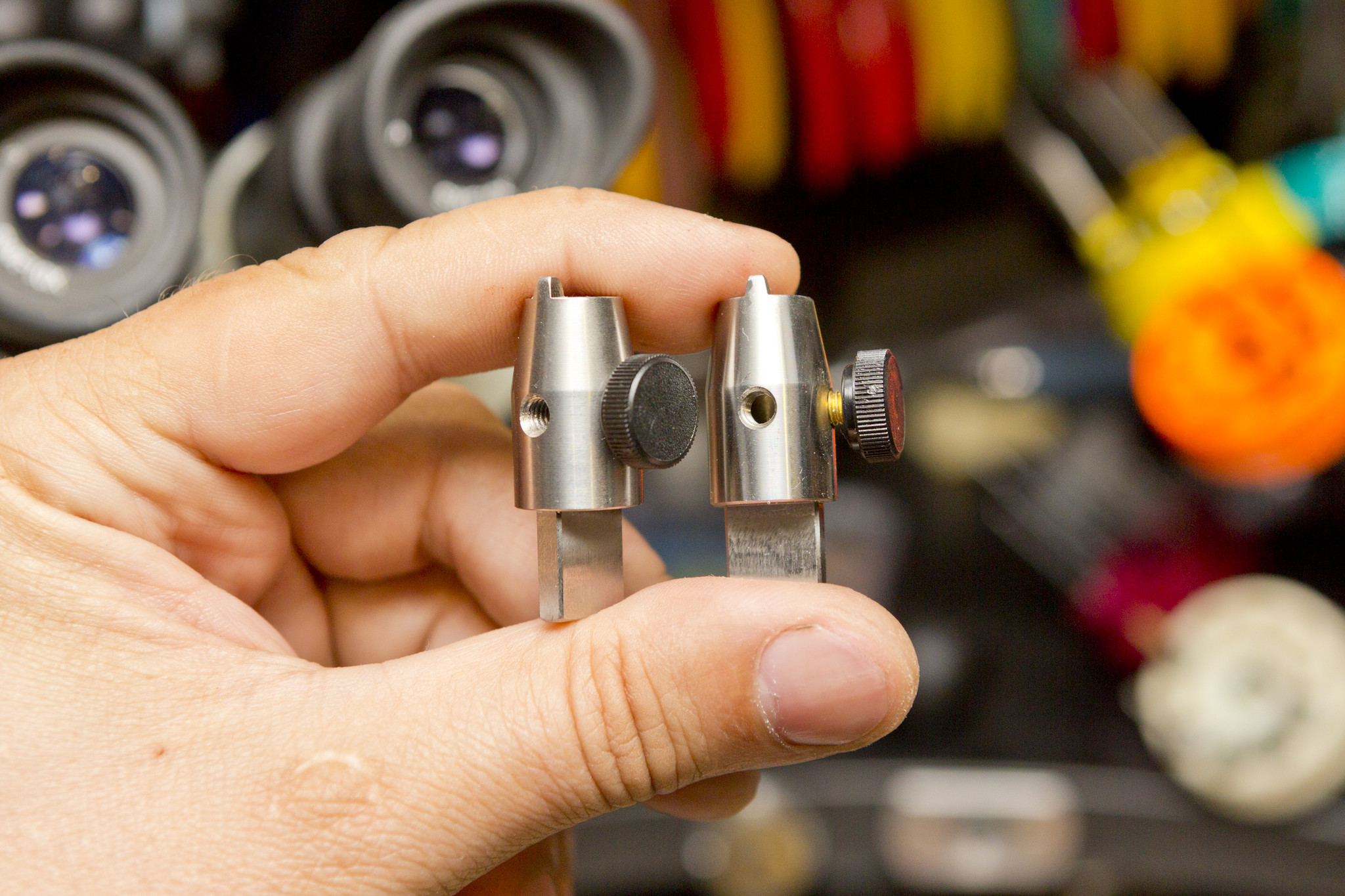

Там крепежное снование не квадрат а прямоугольник (октагон). Размеры у обоих немного разнятся 3,75(3,85)х10,95(11,00)

Там форма специально рассчитана под головку для заточки. Вот инструкция.
