Olaf,
Спасибо ++

Black Diamond,
Мужик!!!!
вспомнил как гдето писали, сразу твое , на тебя похож и сразу тебя любит))))
а как обнимет ручонками прижмется ))) все))) таем до соплей )))

Olaf,
Супер ! Так и хочется бросить все и начать заниматься гравировкой

А мы почему то им фильеры победитовые пилили начальные, его же брали для снятия выработки,и в советские времена пилили,и сейчас пилят сидят парни

Olaf,
Спасибо за полноценный уроки, я хоть тоже работаю штихелями но многое для себя почерпнул.

Olaf,
Я в восторгах!!!  Гравировка такая, для меня дело совсем не познанное. Но эти темы форума, у меня уже стали любимыми. Осваивать буду однозначно. Теперь есть железобетонный козырь, для нахождения времени под изготовление Вальтмановской "Стрекотухи".

Свешаю нафик все заказы на работников, сяду и буду граверовку осваивать.

Вот про это писал, что на малютке не хуже чем на супер пупер американошедевро)))))
можно и на винчестере точать)))) а можно и по деревенски)))http://www.youtube.com/watch?v=ILKX-v9F-KM

Сергей Вальтман,
Спасибо за видео урок, лучше один раз увидеть как говорится.

Сергей Вальтман,
Спасибо , очень познавательно , а главное для меня своевременно .

Ну раз пошла такая пьянка , вот собственно заточка карбид вольфрама сделанная на вот такой приспособе
http://www.sapphire.ru/vcd-22538-1-624/goodsinfo.html

качество ее конечно не лучшее , градусы размечены не правильно , немного ее переделаю под держатели GRS

Olaf,
Спасибо за ссылочку : https://www.flickr.com/photos/surfacefragments2/sets/




А то я порой в метро узоры всякие фотографирую ))

Перенос изображения клеем , мне кажется будет побыстрее . Раньше повозился я с этим делом , и утюгом ,и фоторезистом  для травления . На клей наткнулся случайно , было так : Хотел наклеить рисунок напечатанный на лазерном принтере на брусок воска ,чтобы затем , обколоть его и снять . перевернул этот шаблон на этом же бруске и начал мазать клеем , переворачиваю и вижу , пол рисунка отпечаталось на воске ! Открываю корел делаю в зеркальном отражении печать , переворачиваю краской к поверхности , обратную сторону мажу клеем и рисунок остается на воске !

Люди и джентльмены. Эти буквы я посвящаю всем тем кто не ленится изголятися над любимым кормильцем, сиречь микроскопом.
Уважаемые коллеги, пожалуйста, не выкидывайте из объективов, как вам кажется не нужные линзы, ни к чему хорошему это не приведёт, поверьте мне на слово. Есть множество альтернативных способов разобраться с этой псевдо проблемой, как то - барахолка; загашники и кладовочки друзей и подруг; знакомый прапорщик в в/ч; и т.д., и т.п..

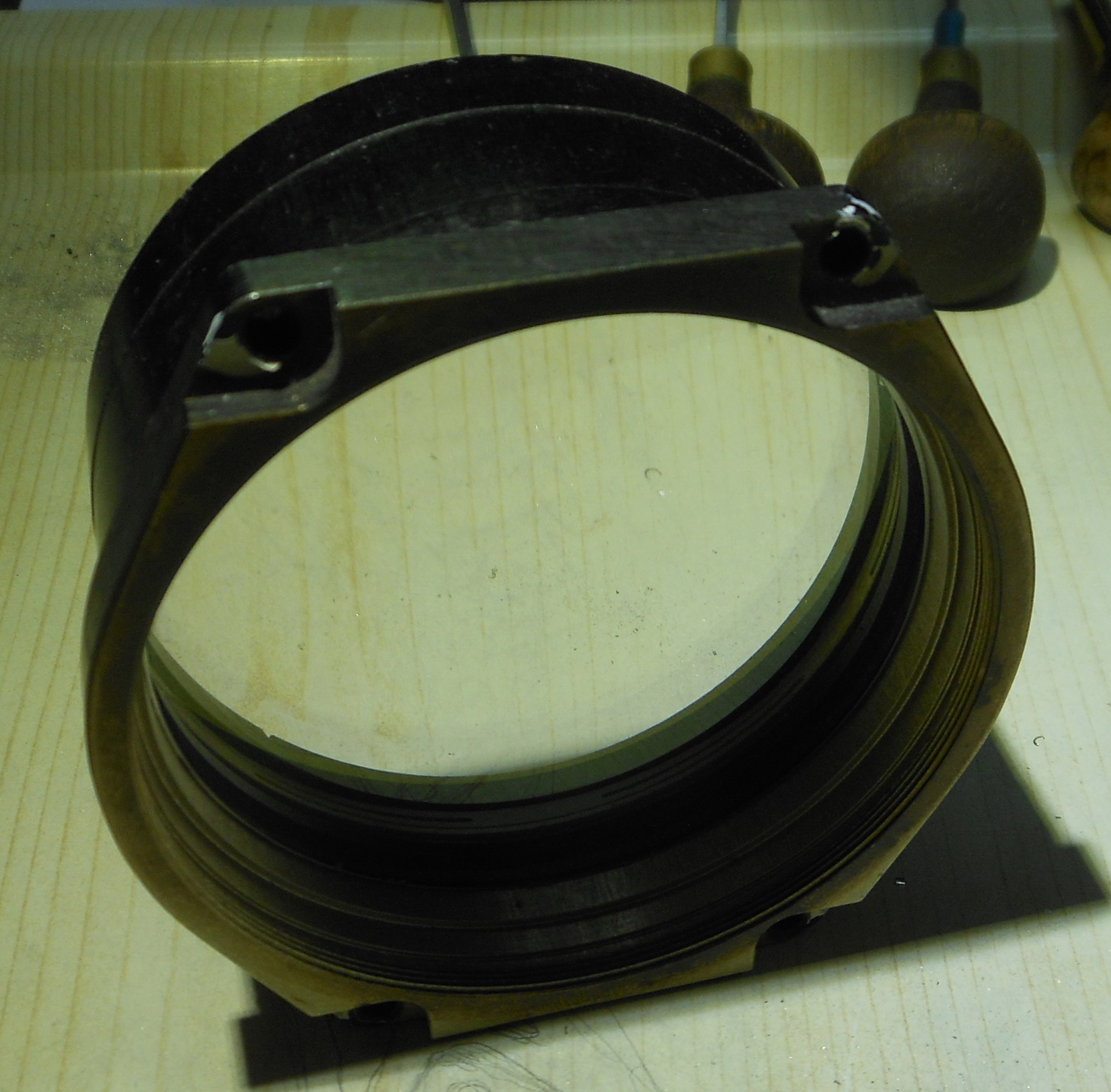

Вот пример. По списанию пошёл под кувалду прибор, удалось спасти вот такой конденсор

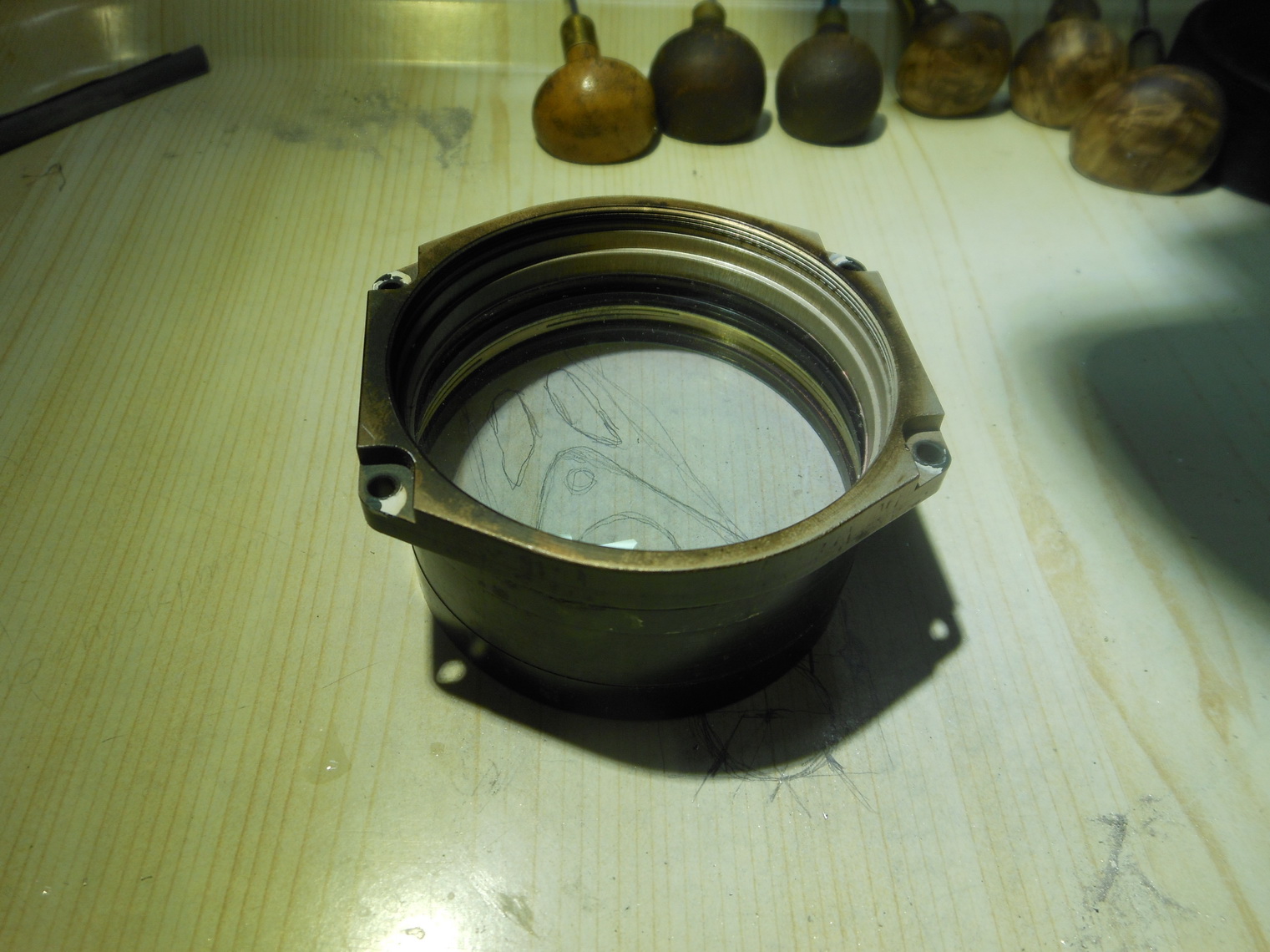

Диаметр 70 мм., просветлённая оптика, видна резьба, за неё и зацепимся.
Из материала в мастерской нашёлся кусок капролона.

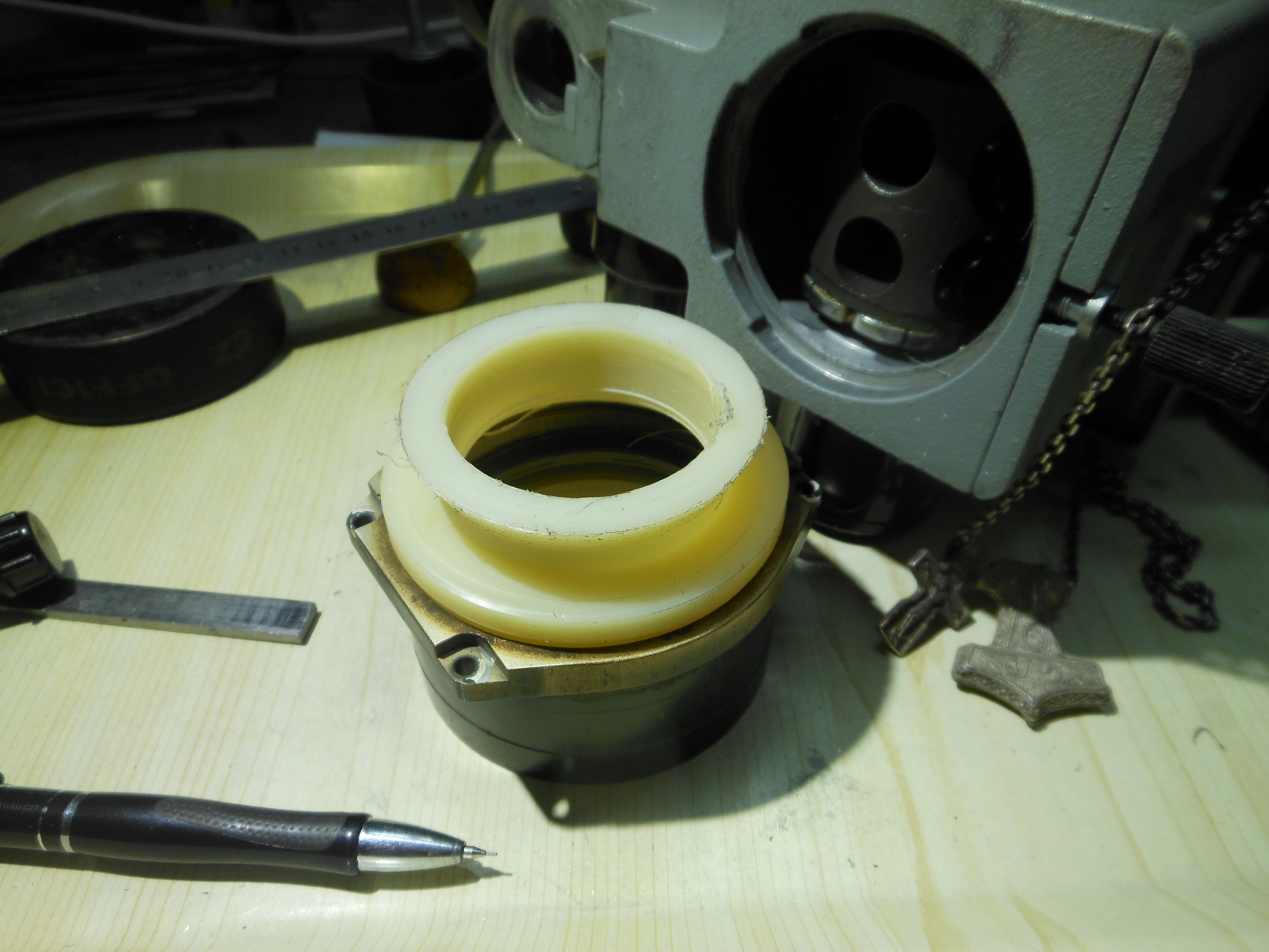

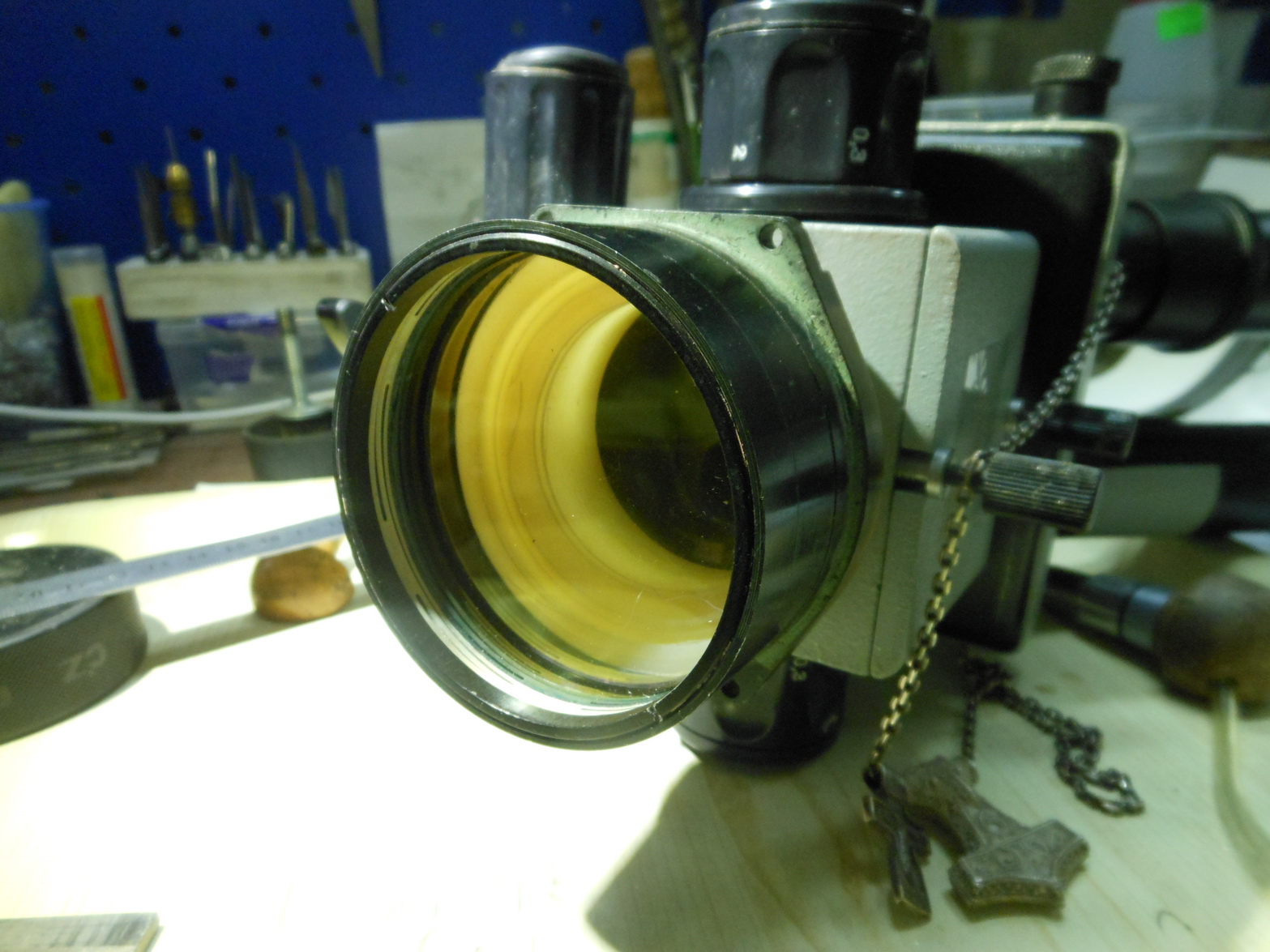

Выточил, поставил.

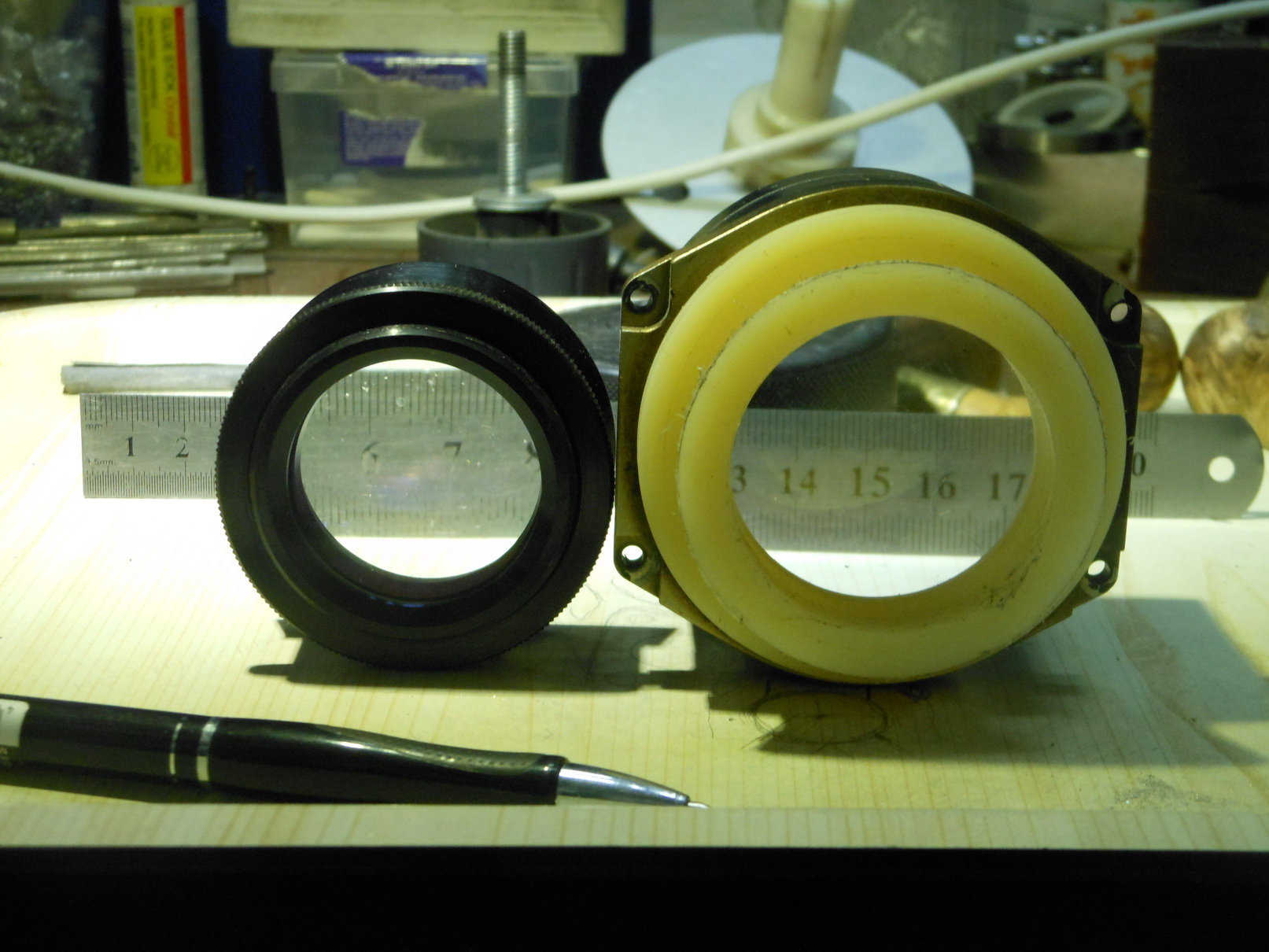

Сравнение с родным объективом по диоптриям

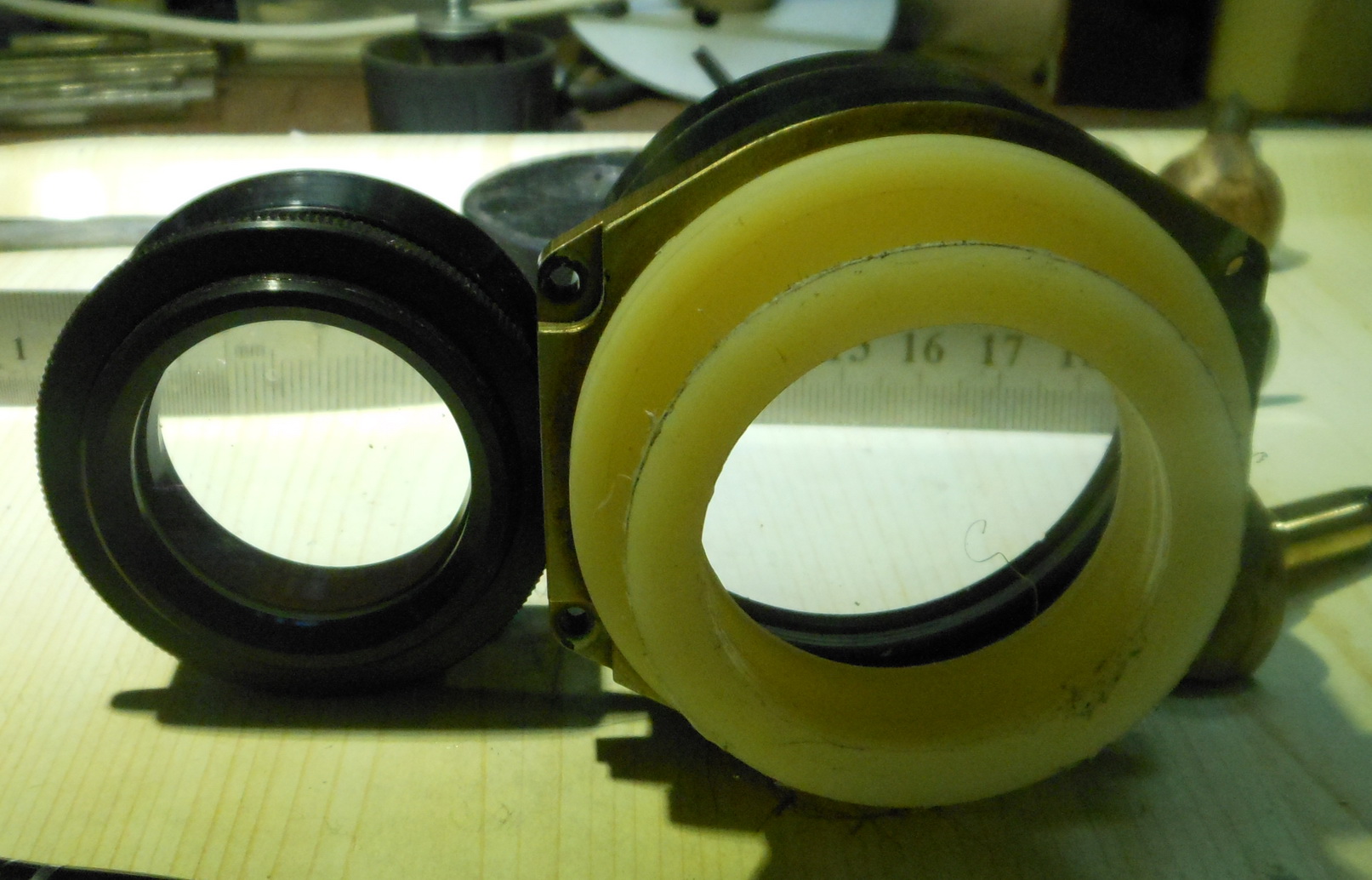

На последнем снимке видно как просветлена оптика.
Теперь немного цифирок.

Родной объектив.
Окуляры 14х
на барабане 0,5
Поле зрения 17,5 мм.
Фокусное расстояние 170 мм.

Новодельный объектив.
Окуляры 14х
Барабан 0,5
Поле зрения 25 мм
Фокусное расстояние 260 мм.

Личные ачучения. Всё поле просматривается отлично, без искажений на всех увеличениях,
заметно увеличилась светосила,что очень меня порадовало, а вот увеличение немного уменьшилось,
Завтра поставлю 8х со шкалой и посмотрю на линейку.

Ну вот, как то так друзья. Если утомил своей болтовнёй, вы уж простите душу грешную.

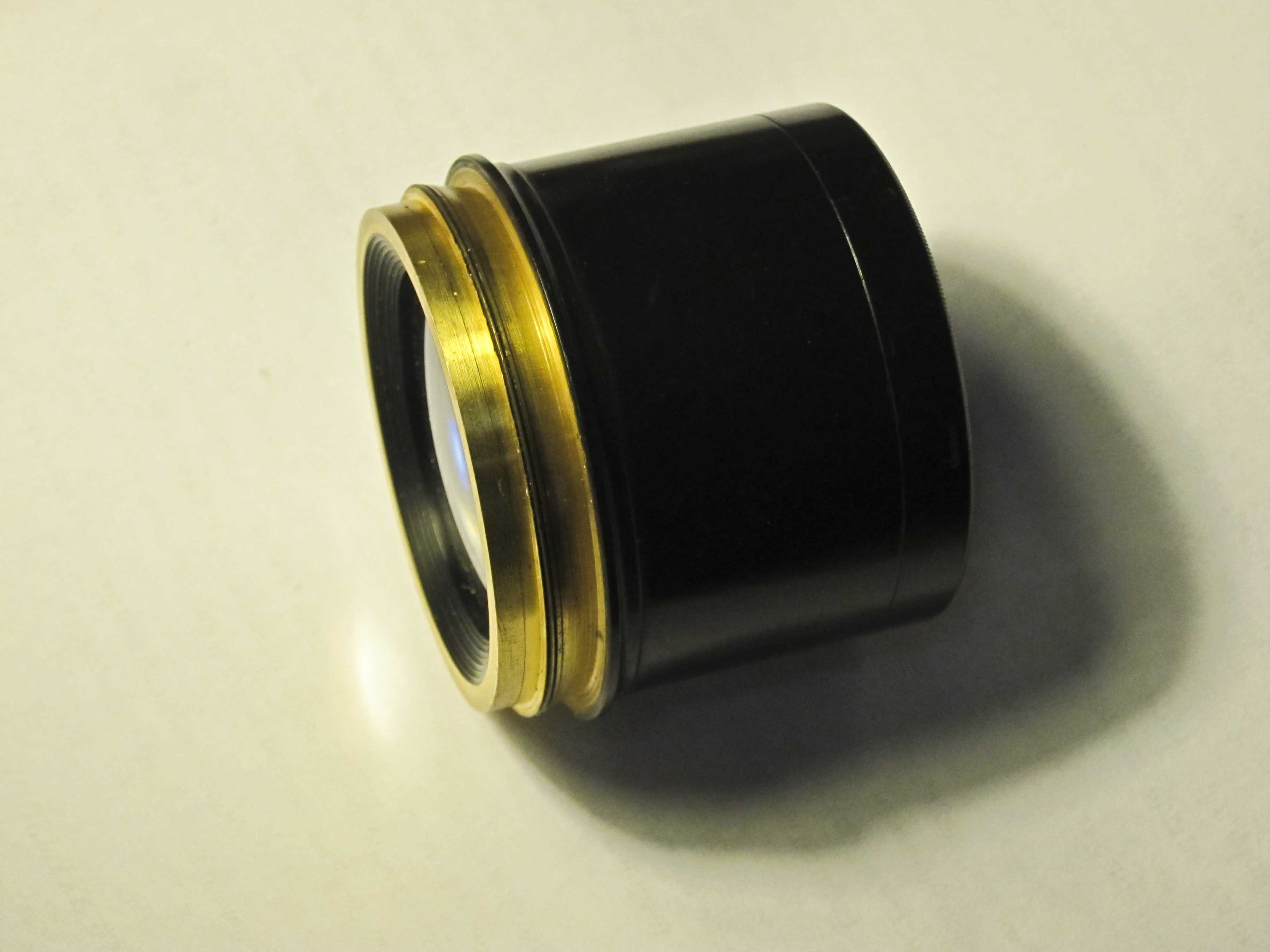

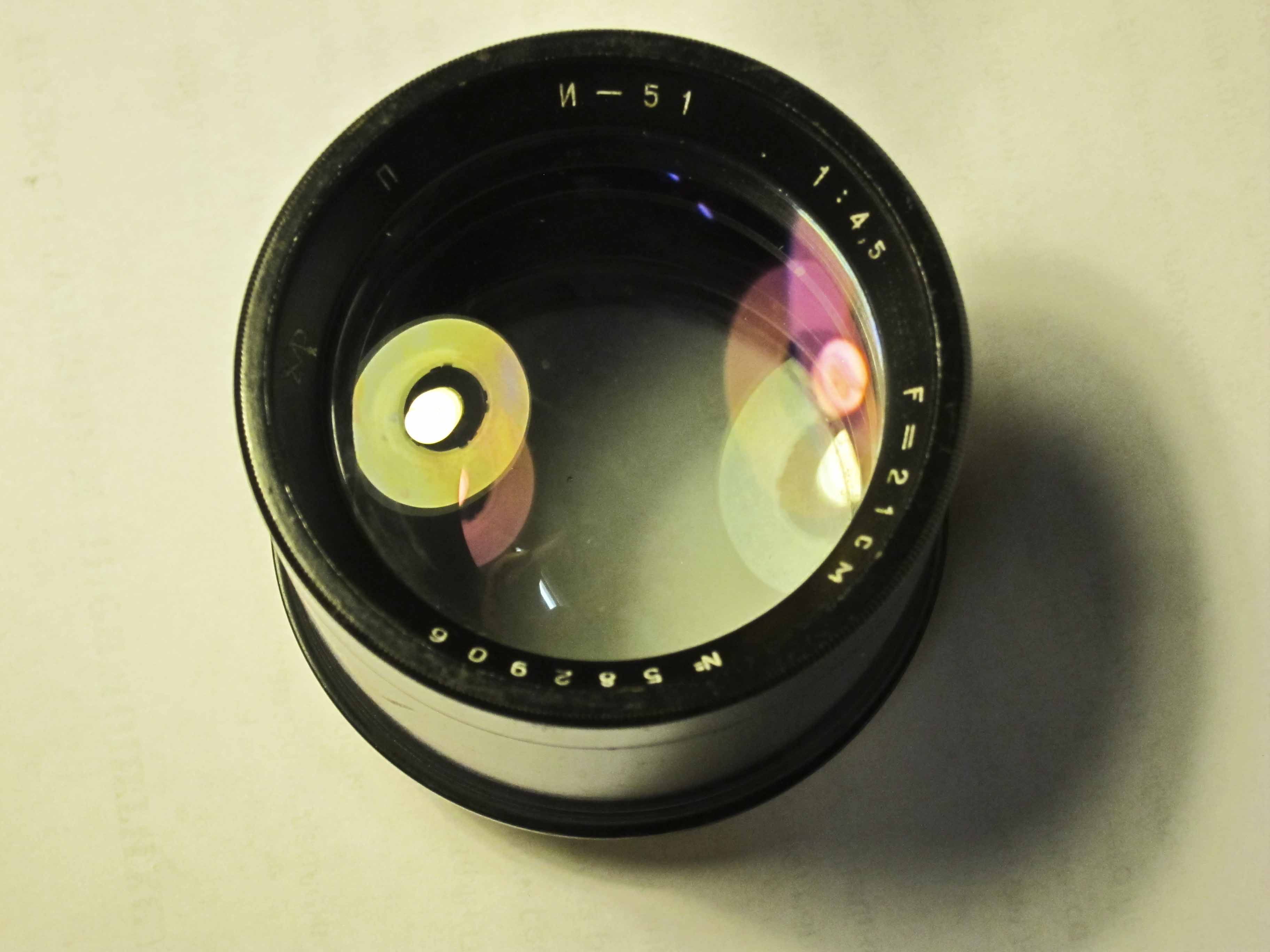

Олег,те же 250мм фокуса можно получить с объективом И-51 от старых стационарных фотокамер,к МБС 10 вобще ничего не надо добавлять,вставляй ,закрепляй родным винтиком и всё ОК!

   Осталось Серёга,совсем немного,раздобыть такую малютку

Vol demar,  имея токарник, мог бы и проточить

Миш,я им редко пользуюсь,у меня девятка,к девятке переходничёк использую,когда ружьишко гравернуть,или молоточком постучать.Смысла нет антиквариат портить,да глядишь и на птичку  вылетающую посмотрю

 Стекла сейчас навалом на том же Авито.
А на форумах фотографов или оптиков можно найти что угодно, да ещё и грамотную консультацию получить.

Но самое подходящее Индустар 51. Сейчас посмотрел, на Авито ценник 750 - 1300, а я их в комиссионках по 100-150 покупал и знакомым ребятам дарил.
