Развернуть ⇓

Кстати, существует ещё способ заполнения резинок - центробежный. В Инете видел. Нужно почитать о преимуществах и недостатках. Хоть ради интереса.

Эээээ...Надеюсь инженеры Ясуи нас не слышат, но мозги им (я очень извиняюсь) типа как бы, ну... не понадобились, што-ли... И если сочинять восоколит, то дешевый. 2 штуки.Типа не 2 соска на одной груди, а 2 груди с 2 сосками. Можно обе правые. Вибрация для вязких сред не работает. Вакуумировать - дает чудесный результат. Внутренние пузыри от избыточного давления над воском. Газировка. Пузыри в месте встречи потоков воска внутри силикона. От недостаточного вакуумирования. Сменить давление воздуха на давление поршня и газировка ку-ку. Избавиться от натекания по уплотнениям - неслитины уменьшить на порядок. Сменить круглый бак на щелевую камеру - динамика и равномерность для плавки воска. И этих факторов мильен. Их нужно иметь перед глазами, вычищать по очереди и искать компромиссы. Кто этот камикадзО? А восколиты с вак камерой работают и работают классно.

Вот именно что дешёвый. (Наверняка есть способы получить с 100% качеством. Например, на принтере. Только она будет сравнима по цене с изделием.) Простенький обычный инжектор. С его помощью зарабатываем на вак. насос. Спариваем их и получаем улучшение качества и производительности - зарабатываем ещё больше. Идём в ближайший магазин и покупаем "инжектор YASUI". Не понравится - используем старый с вак. камерой и радуемся экономии. Кому что нравится. Да и процесс не позволяет разгладиться извилинам. Тогда только эмоции и инстинкты в остатке. Не, надо думать и делать.

Если принтер "растишка", то качество отвратительное. Фрезеры получше, но тож не фонтан. С тиражной восковкой, тем более вакуумной, не сравнить.

Имел ввиду отсутствие пузырей на принтере.

Если бачёк нормальный, то поршень может быть плавающий, разделительный на который опять же давит газ. Незначительная доработка.

Или силиконовый мешок, нагреватель внутри, давить сжатым воздухом. Незначительно... Оптимисты все...
А мусор выгребать? А перезаряжать как? А силикон с воском как?
(подозрительно) - чета, Вы, Стрелец, на камикадзе не похожи...

Думаю, что сама тема сформулирована неточно, поэтому и каждый про всоё...
Идеальная восковка чего? Колечка на 3 грамма, медали на 50 грамм или кабинетного литья на кило? Второе уточнение - про какие количества говорим?
И для каждого типа восковок есть свои методы и пути получения идеальной.
=====

А все засады bazzl уже перечислил...
Чтобы что-то пробное построить и довести до ума, нужно время. У кого оно есть? У меня нету, упс...  Решений по каким-то конкретным моделькам/резинкам накоплено уйма, а систематизации никакой - потому, что некогда.
Появляется очередная конкретная задача - я её решаю, а почему она решилась именно так (иногда ваще вопреки мнению профи) - ХЗ.
Вот примерно так появилась пакетно-пылесосная фишка. Нужно было лить фигурки, и когда-нить вообще, а прямо сейчас, два дня на все пробы максимум.  Вот и придумал. Данные конкретные фигурки я отлил, с лучшим качеством, чем все остальные доступные мне способы.

Блин, это ещё что.... Если рассказать, как я медали d80 восковал - в цирк ходить не надо... )))

Как появится что-нибудь, буду писать в "Конструируем вакумный восколит самодельный.." по адресу http://www.forum.jportal.ru/viewtopic.php?t=5259
В среду-четвег обещали вакуумный насос подогнать. Буду экспериментировать.

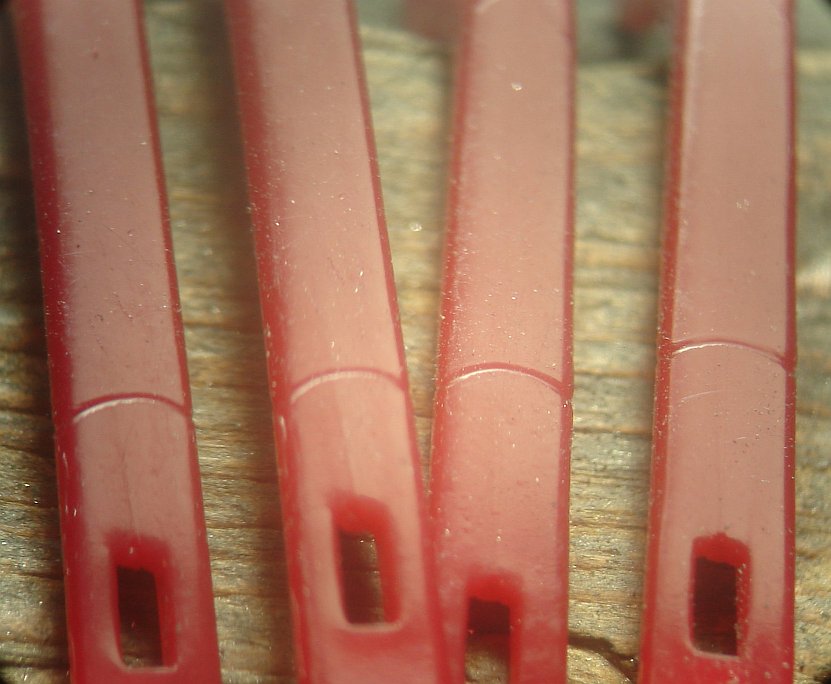

Вот такие канавки на швензе

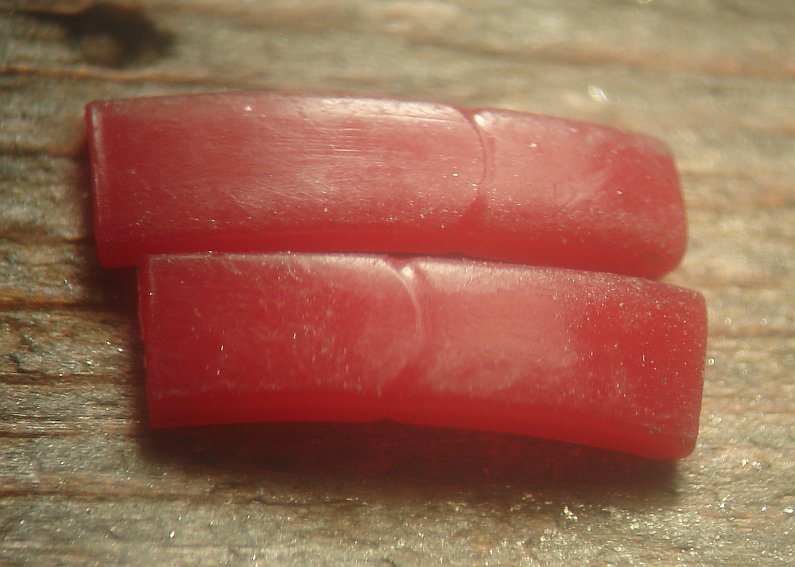

И на шинке, на равном удалении от литника

(уныло) - не, Sagittarius, никак у меня такие не получаются. Наверное, Вы секрет знаете. Если знать, как такую изготовить, можно догадаться, как оно получается. Предполагаю...

точно)))не было таких)))а литник откуда со стороны флажка или заушины?

Литник-то у него со стороны проушины. А фигли толку.

[quote="Sagittarius"]Вот такие канавки на швензе
Аффффигеть!Полтергейст какой-то! А если воск сменить, результат изменится?

Такое получается только при некоторых режимах и когда случается, то уходит в брак.   Режим меняем. Давление или температуру.
Какой интервал давлений Вы используете? Каков диапазон температур?
У меня от 0.6кг/см до 1,3кг/см. Температура 74°C - 76°C.
Нужно, кстати, проверить термометром внешним. При 74°C - 76°C носик всегда "мокрый". 71°C - 72°C - "подсыхает" периодически. А в начале работы случалось и застывание в носике.
А вообще интересно. Вот две пары швенз, а места брака, как у близнецов. Строго в одинаковых местах!

Во! Дело мастера боится. Получились у меня такие пережатины. 78°воск, 0.6Атм впрыск продолжительностью 0.8 – 1.3 сек, Кастальдо Ред (74°плавления) без вакуумирования. Пришлось применять резинку для вакуума, герметичную - без талька по разрезу. Там по характеру пережатины можно, предполагаю, догадаться о ее происхождении. Сфотаю – выложу картинку.
Кстати, Саггитариус, меняете режим на какой, чтоб брак ушел?

и, кроме противодействия сжатого воздуха, очевиден еще один фактор - не смачивание воском силикона. В вакууме все наоборот. Предполагаю, что это именно поверхностное натяжение материалов меняется. Хотя не уверен.

Оперативно повысить температуру невозможно, поэтому, пока идёт дальнейший разогрев, поднимаю давление. И слабее резинку сжимаю   . Вот и Вы догадались (судя по словам, сразу после просмотра), что это из-за плохого выхода воздуха. Тот самый закон физики в действии.
П.С. Буду пораньше включать инжектор, а садиться попозже, сжимать слабее. От работы кони дохнут

ну а я всё равно такую фигню вижу в первый раз.... лишь бы не эпидемия...тьфу тьфу.инжектор вульгарный.воск "хобен" то ли руби ред то ли ред,вобщем красный. воски менял часто и на разные остановился именно на нём.температуру устанавливаю 70,но пляшет от 69 до 72.и соответственно результаты разные.бывает до 72 поднимаю на всякую фигню капризную.давление от 0,3 до 1.больше 1 оч редко.

Сделать бы "носик" трубкой Вентури (у которой в узкой части в зависимости от скорости жидкости падает давление. На её основе строятся расходометры). Можно было-бы проследить динамику. Правда, ещё контроллер понадобится или комп. С другой стороны пусть производители инжекторов этим занимаются. Куплю на днях вак. насос, но в глубокую науку лезть не буду.

Это не от воска. Это от неправильных режимов. Просто Вы начинаете работать, когда всё установилось на заданную температуру и давление. И резинку держите правильно.
