Развернуть ⇓

может и правда.инжектор выключается только по большим праздникам.а резинки мы держим по разному и в давление тыкаем тоже.иногда сам удивляюсь с восковщиц,как это у них получается

Приветствую коллеги! Может я зря и вклиниваюсь-извините.В сравнении с Вами я в инжектировании дилетант,но ....... Восковым инжектором пользуюсь редко:раз 9-12за год,точное название воска не помню,помню точно что в названии присутствует слово PINK. Так вот:настраиваю инжектор согласно инструкции по воску на73градуса,давление накачиваю до 0,8 в итоге имею воковку с возд.пузырьками. Пробовал устанавливать температуру меньше рекомендуемой-пузырьки исчезали.Наверное термодатчик "врёт"?
К чему я рот открыл,спросите,дык,просто может по инструкции попробовать?
Сильно не пинайте,я бе ехидства.Прошу пардону,правда,по-доброму.

Качество восковки зависит от модельера, резчика резинок, восковщицы.Каждый следующий в этом списке пытается исправить недоделки предыдущего. Иногда инструкция помогает, иногда только знания перечисленных специалистов.

Полностью с Вами согласен.Но вопрос с теми поперечинками так и не решён?
А что, если взять да и высверлить в резине напротив поперечинок что-то наподобие выпоров?Нет зуда здорового любопытства победить ситуацию?
  С искренними пожеланиями удачи Вам!
              Камчадал.

Не, камчатка, не так дело было. Интересно было брак ПОЛУЧИТЬ. Как его избежать, это понятно. А выпоры не сверлят, а режут ножом. По разрезу воздух уходит. А чтоб разрез не слипался, его заполняют детской присыпкой (крахмал+тальк). Т/е вопрос с пережатинами решён.

Снимаю шляпу,Bazzl,но теперь новые вопросы,опять любопытство гложет! Как же эти пережатины Вы смогли получить-то?! А про сверление выпоров извиняюсь,согласен-"скарпелом"-то оно вернее будет!

Вопроса по пережатинам нету. Это был приведен пример противодействия воздуха в резинке при работе на обычных инжекторах. Причём при неправильных режимах и протводействии выпуску воздуха. Вакуум, меня например, интересует как способ борьбы с облоем. Не всегда приходят резинки без напряжений, а восковщицы опытной нету, которая знает какую где пальчиком дополнительно поджать.

Общаясь с Вами я понял:"Коля ,ты НИ ФИГА ещё не понимаешь в инжектировании воска!!! Куда нафиг ты полез?!!!!"Мне стыдно,я плавненько вжимаюсь в кресло!
Но в оправдание скажу:"Заметтьте,коллеги,я не спорил,я спрашивал!"

Да мы и сами не знаем. Только предполагаем. Так что все равны.

Да ужжж! Вы-то мэтры! Но всё равно хоть легче стало после Ваших таких сладких слов.

Вот по этой ссылке http://nauka.relis.ru/34/0212/34212090.htm почитайте статью "ЧАРУЮЩИЕ ТАЙНЫ ЖИДКОСТИ" Доктора физико-математических наук А. Мадеры.
Обратите там внимание на фразы: "Такому поведению жидкости в настоящее время нет объяснения даже на молекулярном уровне, по крайней мере, автор его нигде не обнаружил."
"Объяснение этого явления на молекулярном уровне автору не известно."
"На первый взгляд приведенное объяснение удовлетворительно. Однако возникают вопросы, ответа на которые пока нет."
Уж если он сомневается...    А куда нам всем до Доктора физико-математических наук.

Чего сразу Метры та? Неприличными словами не выражаться! С пережатиной просто, но объяснять долго. Воск в силикон квадратного сечения лезет сосиской. Углы оттискивать не желает, потому что не смачивает силикон. Перед собой сосиска восковая сжимает воздух. Воздух давит на сосиску и заставляет ее прижаться к силикону. Кроме того, воздух давит на силикон изнутри, заставляет его надуваться. Квадратное сечение становится сглаженным. Восковая сосиска где прижимается, а где нет. Зависит от геометрии сечений. Давление в какой-то момент превышает усилие сжатия половинок формы и стравливается по разрезу. Воск, прильнувший к внутренней поверхности формы продвигается дальше, но опять тушкой (давление-то упало). И так далее. Множество факторов, все не перечислить. Например, положить силикон в холодильник - спровоцировать на внутренней поверхности формы водяной конденсат.Т/е изменить несмачивание на смачивание. Или припудрить силикон присыпкой. Несмачивание это не изменит, но даст возможность воздуху уйти из узкого пространства между воском и поверхностью силикона. Предохраняет от воздушных мешков. Но портит поверхность восковки и сплав при литье. А происхождение пережатин - не успевает воздух выйти. А насчет "Коля ,ты НИ ФИГА ещё не понимаешь в инжектировании воска!!! Куда нафиг ты полез?!!!! - так мы все бывали в Колиной ситуации. Но забыли неприятное. А если есть интерес к восковкам, может начать с систематизации всего уже понаписанного? Мой интерес давно протух. А Вам карты в руки.
С уважением, метр с кепкой.

Раз Вы здесь, то не до конца.

Решительно протестую! Это какой-то комсомольский подход к вопросу - давайте создадим себе трудности, а потом их мужественно преодолеем!
Что значит "резинка приходит"?  Это осень приходит, любоффь приходит (но реже), и тут никуда уже не денешься. А резинка  приходить не может -  её делают. Если резинку для серийки нужно "прижимать пальчиком" - то нафих с пляжу такие резинки. И тех, кто их делает - тоже.

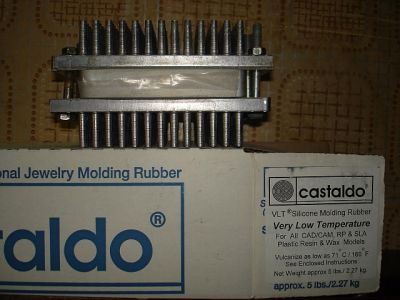

Мне на стороне резинки по Мастер-модели делали. Так вот и я в качестве протеста соорудил такую конструкцию.

Уже пробовал резать и восковка понравилась. Резинка получилась без напряжений. То ли ВЛТ помогла, то ли резины наложил правильное количество.
П.С. Водяной вулканизатор   .

офигеть то,что торчит сверху и снизу,я так понимаю с резьбой :? что бы поджимать там где нужно,типа пальчиком?

 это ребра радиатора .....

Это водяной вулканизатор   Без шуток. Оправка для резины обёрнута фторопластовой плёнкой и зажимается между радиаторами. Ну и всё это помещаю в ёмкость с водой. Равномерный подвод тепла гарантирован. Никакого локального перегрева. Единственное ограничение - работает только с ВЛТ. Резинка получилась идеальная. Лежит, как не разрезанная. Стыки на воске не видны вообще. Даже под микроскопом. Это при том, что делал резинку впервые. Вообще-то можно попробовать положить конструкцию в духовку. Тогда и температуру можно поднять. Для освоения работ с резинками хватит с головой.

Кстати, есть ещё один плюс. Если делается несколько резинок подряд, то каждая следующая не попадает под уже разогретый вулканизатор. Меняем водичку на холодную и всё плавно прогреваем. Верхний слой не завулканизируется раньше внутренних слоёв. Если взять котёл побольше ( )...

1.А сколько это в мм. ( Я думал, что для этой резины используют  два слоя.)
2. А до какой величины сжимали, если можно то примерный процент от поервоначальной толшины. (Думаю сделать рамку.)
Зар. спасибо
