Приветствую посетителей форума. Отрабатывая тему плавки металла в микроволновой печи, решили попробовать заодно и наложение эмали. Поскольку мы сами не эмальеры, пригласили специалиста из Строгановки. Экспериментировали почти неделю и получили обнадеживающие результаты, которые, возможно, заинтересуют и начинающих и мастеров. Для начинающих - очень недорогой старт, не требующий покупки муфельной печи. Для мастеров с опытом- возможность очень быстрого нагрева - меньше изменение цветности и оперативность в работе. Конечно микроволновка- это не замена муфельной печи, но как альтернативу и дополнение к оборудованию ее вполне можно рассматривать. В двух словах процесс следующий. Микроволновка любая, чем проще, тем лучше. Достаточно 700 Вт. Использовать кухонную не стоит - все таки выделения присутствуют. В микроволновку вставляется разогревающий бокс. Они сейчас есть в продаже по теме в интернете "Фьюзинг в Микроволновке". Вот одна из ссылок. https://www.livemaster.ru/topic/1290277-fyuzing-v-mikrovolnovke-byudzhetnyj-variant Собственно в этот бокс и закладывается изделие. Время термообработки - 5-7 минут.Контроль температуры конечно относительный - наблюдаем за свечением в отверстии бокса, но в общем этого достаточно. Если тема будет интересна, постараемся ответить на возникающие вопросы.Возможно, кто-то уже пробовал эту технологию.
alex xxx, Варить эмаль лучше в тигле. Наш стандартный разгоняли до 1700 градусов. Если важен материал самого тигля , то нанести покрытие мы можем на любую керамику - фарфор, корунд, алунд, диоксид циркония и т.д.
aleksey1yudin, Алексей, у Вас подложка под эмалью окисленая, эмаль изза этого мутная.Да, она сохранила как и предполагалось некую прозрачность, но есть огромнейшая разница между тем что должно получится и тем что получается. Фотография это не передаст.Получится у меня, закину Вам образчик к чему надо стремиться.Разумеется если Вы не считаете то что получилось превосходным результатом.
(микроинструмент 04.04.2020 15:51:35) alex xxx, Варить эмаль лучше в тигле. Наш стандартный разгоняли до 1700 градусов. Если важен материал самого тигля , то нанести покрытие мы можем на любую керамику - фарфор, корунд, алунд, диоксид циркония и т.д.
Вот нашел.Это как то пробовал что получится на обычный литьевой сплав 925 с цинком. Эмаль прозрачная, но мутная изза окислевшейся подложки.Ну тоесть никакая.А по фото этого не скажешь, потому что фото не передает ...Хотя опять же, вот нихочу некого обидеть, кому и кобыла невеста))), смотря к чему стремиться и чего хотеть в итоге, какие цели ставить.Ну вот и опять же, когда проыессионалов спрашивают их мнение на этот счет, то какой ответ следует ожидать, так что не надо на них злиться и обижаться, они в основном то правы.
alex xxx, Подробно работу с тиглем можно посмотреть, перейдя в тему Литье. Правда, там про металл. Простейший способ варки эмали, как мне кажется, следующий: Взять два куска легковеса - допустим ШВП или ШТЛ и в нижнем сформировать камеру. В эту камеру засыпать карбид кремния - он как абразив продается в Сапфире. Дальше, взять шамотную чашечку - они стоят копейки, и засыпав в нее шихту эмали поставить в камеру. Я, правда не знаю , как сливать эмаль - она вязкая. Но, если затереть чашку изнутри тальком, то эмаль можно не сливать. После остывания она должна вывалиться. Замер температуры - не проблема. Термопару можно ввести просверлив отверстие сбоку или сверху самой микроволновки и введя датчик в зону нагрева. Единственное условие - это подключение термопары к контроллеру через частотный фильтр. Нами это отработано. Поделимся.
alex xxx, Спасибо за замечание. Данная эмаль на фотографии глухая, она прозрачной после запекания не получится. Прозрачную эмаль я готовлю к запеканию на данном сплаве. Самому интересно, что получится.

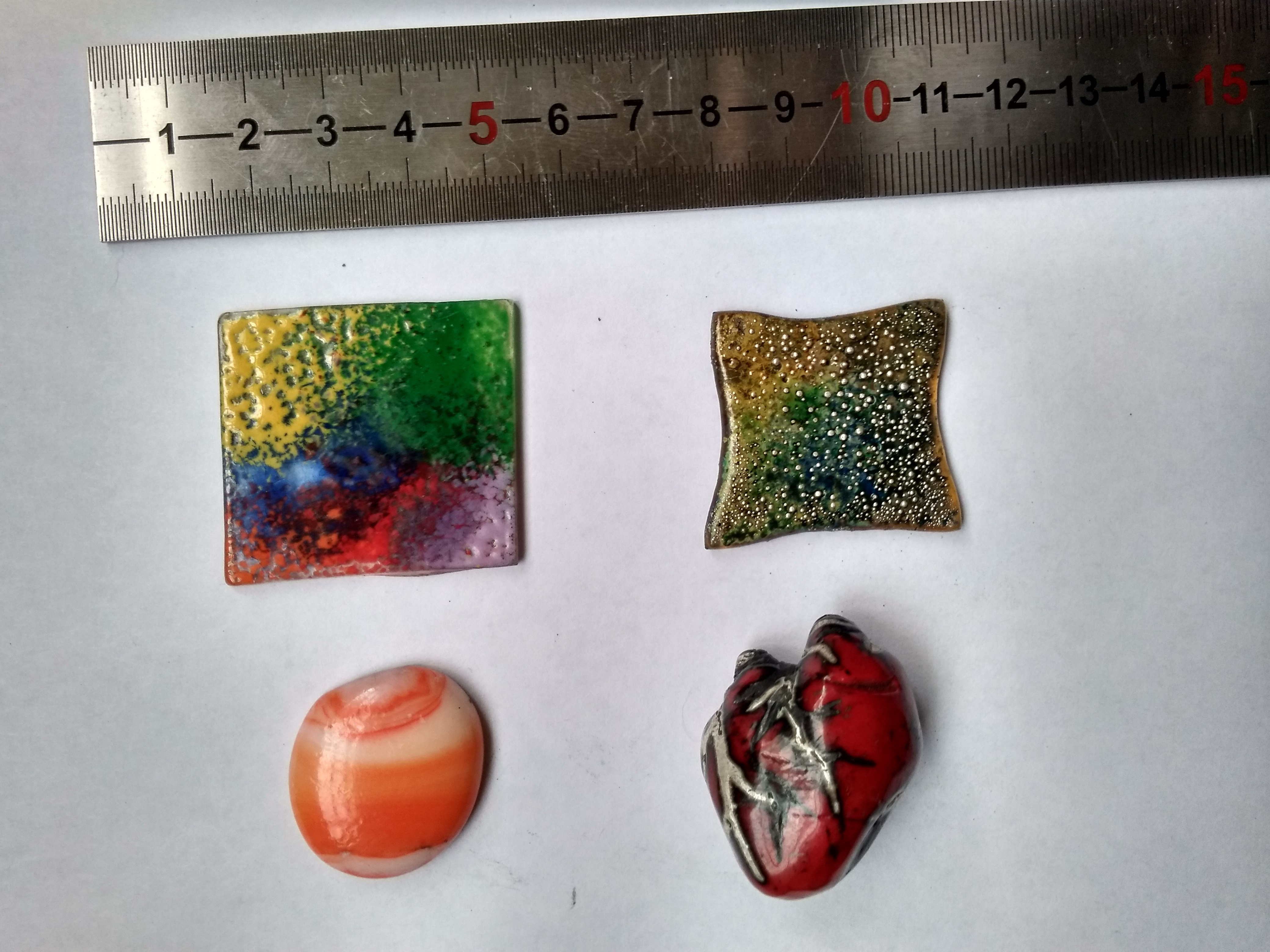

Когда мы испытывали бокс, пробовали разные сочетания эмали - стекла - металла. На первом фото эмаль на обычном оконном стекле. На втором - сверху добавили порошок серебра. Третье фото - кабошон из Муранского стекла. Четвертое фото - сердечко из оплавленного кусочка стекла с вырезанными алмазным бором , канавками и затертыми металклеем ( металлоглиной). Хотя эти материалы имеют разный коэффициент термического расширения , трещин не образовалось, то есть материалы - совместимы.
alex xxx, Алексея завалили удаленным обучением студентов. Сегодня еле до него дозвонился. Он обещал на днях выложить фотоотчет о прозрачной эмали по гильоше. Тогда , наверное и на Ваш вопрос ответит.
микроинструмент, Ужас как студенты к знаниям тянутся, бедный А. Юдин, хотя по нынешним временам скорее счастливый Ну так что, получается прозрачная в микроволновке во всем своем прозрачном великолепии, или тускло мутная выходит? Если второе, в чем мало сомнений, то есть одна идейка, как это поправить с небольшими переделками бокса.
alex xxx, Идеи по доработке бокса приму с благодарностью. А , Алексей Юдин - он все гильош подходящий режет. Простое ему не интересно. Впрочем большинство ювелиров такие люди.
микроинструмент, Да не комплимент, тут реальность) Если Ваш вариант нагрева в итоге приведет к меньшему количеству технологического брака на горячих эмалях без заводских корректировок состава традиционных эмалей- это прорыв
Керамика-хорошо, но отрабатывать нужно пытаться глобально, металл, металл clay, другая хрень) Здесь разница, как между ацетилен-кислородной и электросваркой, нужно работать, столбить и патентовать решения. Потом все разберемся)
Чайnick, Нас в основном критикуют за отсутствие термодатчика. Установить его не проблема. Мы это делали. Выше в переписке есть эскиз бокса в разрезе. Термопара устанавливается под крышку при закладке бокса в микроволновку. Это не сложно. Скорость нагрева, при необходимости, устанавливается регулятором мощности самой микроволновки.
микроинструмент, имейте ввиду промышленность, у меня приятель-владелец завода кабельного, тянут медь и люминь) стык- до сих пор тугое место, там электропереход, решите- озолотитесь) Микроволновый аппарат можно ставить в разрыв любой технологической цепочки, лишь бы был результат. Другой конец- кабельные концевики, формовать сплавлением, изолировать хвост оплавленной стекломассой.. Да много такого, ширше смотрите)
(Чайnick 21.04.2020 23:15:24) микроинструмент, Если Ваш вариант нагрева в итоге приведет к меньшему количеству технологического брака на горячих эмалях без заводских корректировок состава традиционных эмалей- это прорыв
К сожалению не приведет.Метод нагрева неважен.Это как получение электроэнергии, что от атома, что от мазута-принцип один, получить пар.... Я вижу интересс в развитии домашних хоббийных дел, это что касается эмалей. А в остальном согласен, в других областях можно найти перспективные направления применения спецбокса.
Что касается собственно эмаль-металл-спецбокс, то задача по максимуму расширить возможности обжига разных видов эмалей чисто в домашних условиях, вызвать интерес к эмалевому делу у желающих прикоснуться и понять что же такое горячая эмаль, на сколько она сложна и прекрасна.
