► Мой самодельный бюджетный фрезер

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

4 / 0

Добавлено: 30.04.2014 10:13:37

В декабре прошлого года загорелся идеей собрать свой фрезерный станочек. Хоть и начитался о плюсах и минусах самодельного станкостроения, о том что овчинка может выделки не стоить, все равно принялся ваять))) В бюджет заложил 1000 зеленых американских денег и стал плясать и вписываться в эту сумму. Практически все детали (направляющие оси, подшипники, винты, электронику) покупал на ebay, алюминиевые корпусные детали резал, сверлил сам, кое что даже ручным лобзиком)))
По нескольку раз перечерчивал чертежи, менял конструкцию на бумаге, пока не пришел к какому то итогу. Сейчас когда вся основная конструкция станка собрана и проходит испытания появляются новые идеи и изменения конструкции, но уже не хочется переделывать, пожалуй останется все как есть с небольшими доработками)
Итак, приступлю к фотографиям.(фото буду выкладывать не все сразу а по мере возможности)

Вот начало создания оси)))

Развернуть ⇓


Изменено: maxim79 - 30.04.2014 10:15:55

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

далынин

Пользователь
Регистрация: 16.12.2010
Откуда: СССР

Сообщений: 1889
В друзьях у: 4
Голосов: 189 / 48

#441

0 / 0

Добавлено: 11.02.2015 18:44:27

Советую на губках нарезать рисунок, типа зубчиков как на тисках, у меня были подобные, выскальзывал брусок от вибрации. Пользовался наплавкой... Зажимы норовят с играть злую шутку.... Особенно обидно когда в итоге работы происходит срыв...

Изменено: далынин - 11.02.2015 18:53:49

Я Ваня. Я Донбасс....

Offline

ЛС

korobtsov-alex

Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5862
В друзьях у: 17
Голосов: 905 / 26

#442

0 / 0

Добавлено: 11.02.2015 19:05:29

Цитата
(далынин 11.02.2015 18:44:27)Советую на губках нарезать рисунок

Или приклеить наждачку.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#443

0 / 0

Добавлено: 11.02.2015 19:18:52

Есть предыдущая моя оснастка, в которой зажим сделан по тому же принципу, у нее проблем с зажимом воска пока что не было. Если что, то помахать штихелем не проблема.

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#444

2 / 0

Добавлено: 15.02.2015 17:37:54

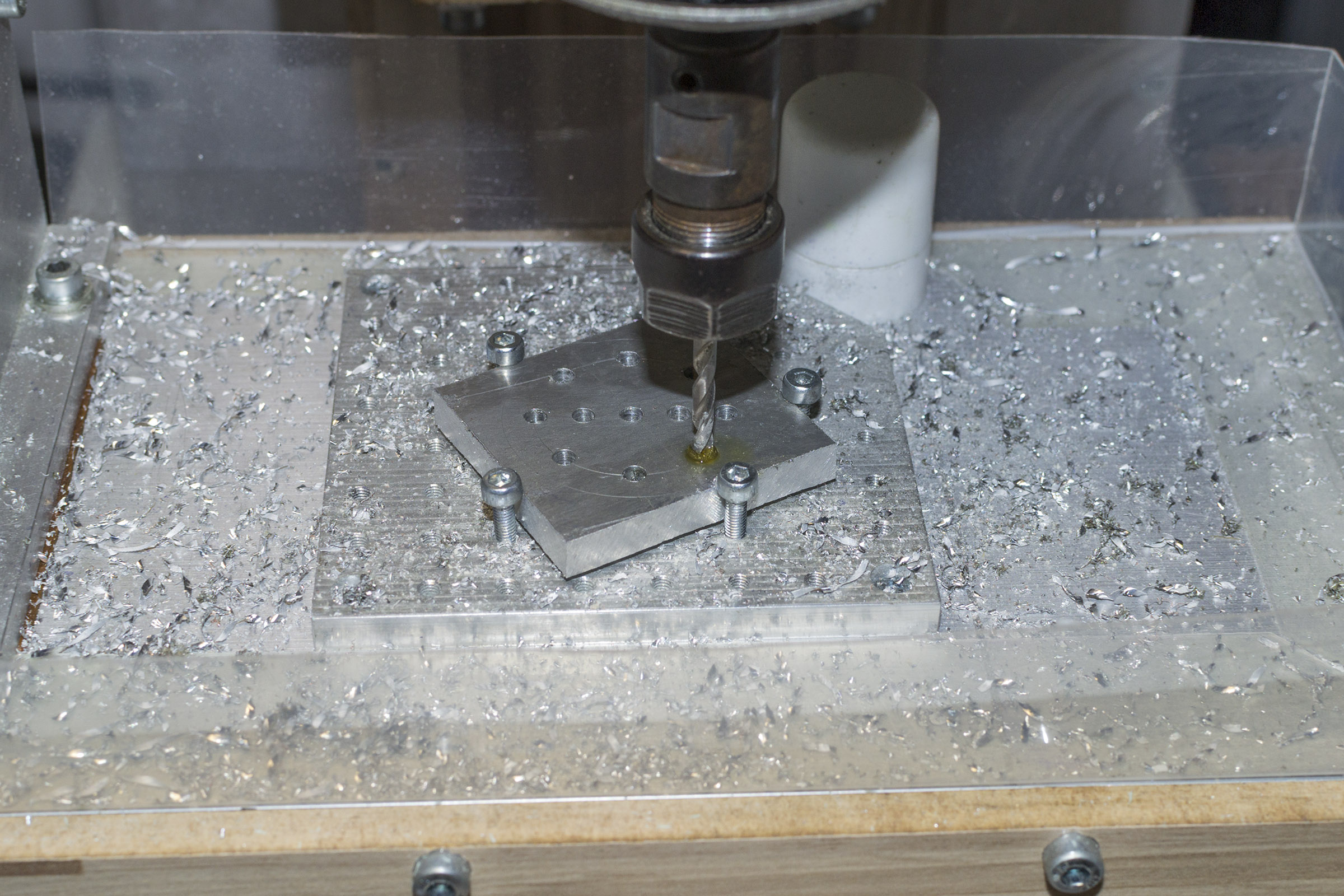

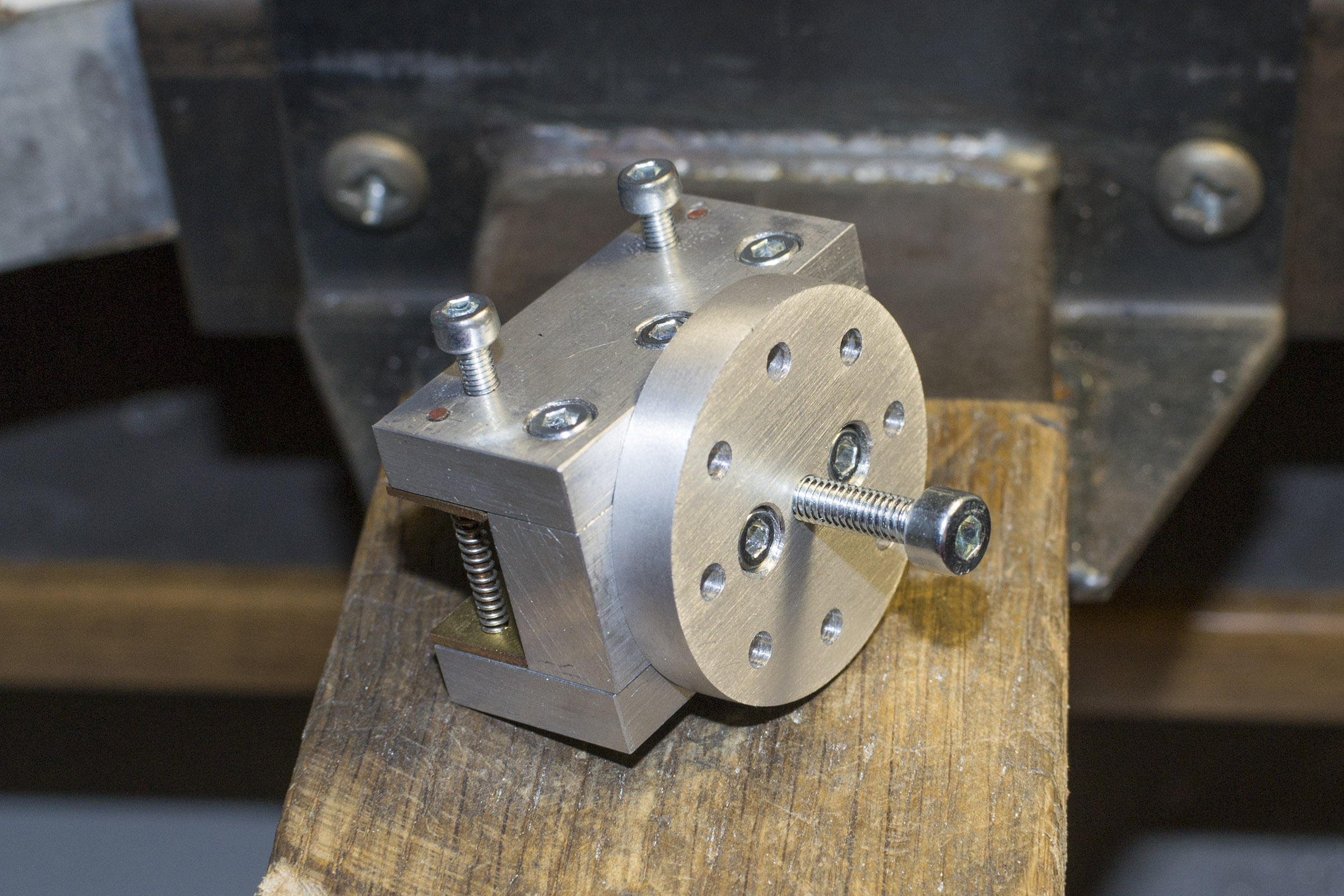

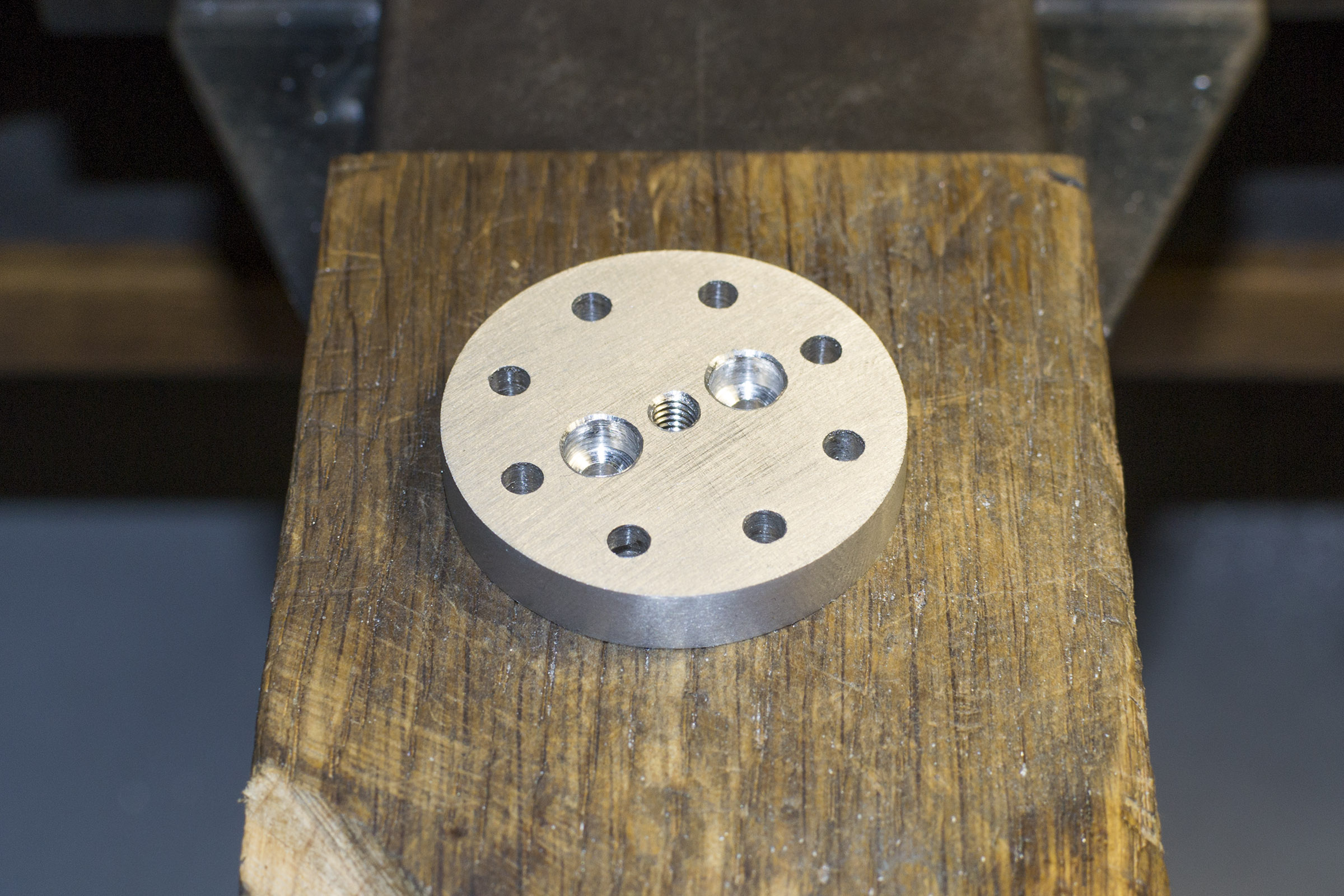

Сегодня уделил немного внимания будущему "флипу", сделал поворотную шайбу с разбивкой под 45°, в планах сделать и на 30°.

Продолжение следует

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

Янис

Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390

#445

0 / 0

Добавлено: 15.02.2015 19:46:45

maxim79,
Молодца thumbup2

уважаю людей рукастых и головастых.

Offline

ЛС

Zoor

Пользователь
Регистрация: 22.01.2010

Сообщений: 137
В друзьях у: 0
Голосов: 18 / 4

#446

0 / 0

Добавлено: 15.02.2015 22:11:56

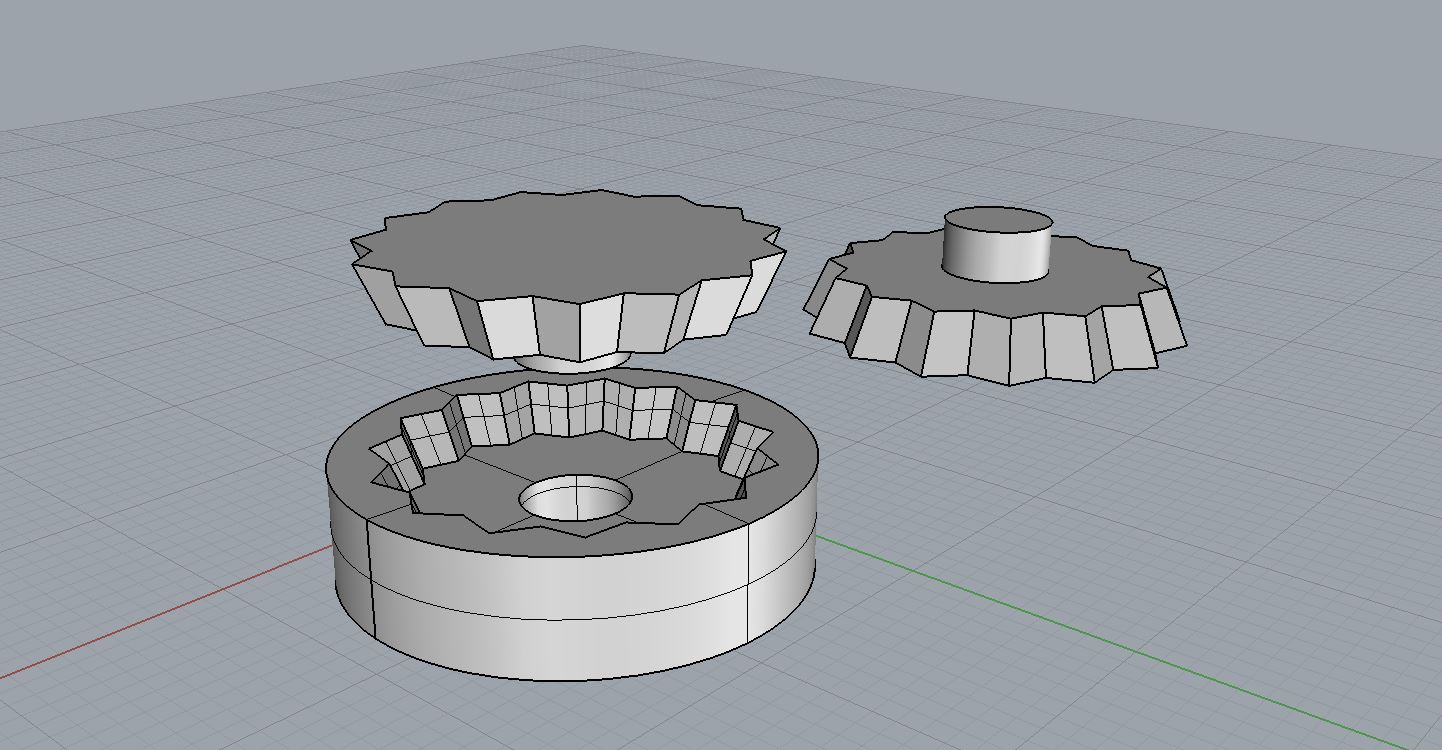

можно еще так число углов и точность прибавить.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#447

0 / 0

Добавлено: 15.02.2015 22:56:09

Цитата
(Zoor 15.02.2015 22:11:56)можно еще так число углов и точность прибавить.

Можно, не спорю. Но зачем придумывать велосипед?
Если честно, в голове 4+5 ая ось, просто нет возможности сейчас воплотить в жизнь, вот и делаю флип, что бы немного расширить свои возможности в плане разносторонней резки, да и немного набить руку на этом, прежде чем приступать к изготовлению четвертой + пятой.

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

bazzl

Пользователь
Регистрация: 12.10.2007

Сообщений: 4310
В друзьях у: 4
Голосов: 586 / 43

#448

0 / 0

Добавлено: 16.02.2015 00:26:21

Цитата
(Zoor 15.02.2015 22:11:56)можно еще так число углов и точность прибавить.

углы, конечно, добавятся, но точность наоборот - убавится

я на всякий случай вруку взял обломок кирпича ©

Offline

ЛС

korobtsov-alex

Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5862
В друзьях у: 17
Голосов: 905 / 26

#449

0 / 0

Добавлено: 16.02.2015 00:49:30

Цитата
(bazzl 16.02.2015 00:26:21)но точность наоборот - убавится

Почему, ведь обе части должны идеально состыковываться в любом положении?

Offline

ЛС

bazzl

Пользователь
Регистрация: 12.10.2007

Сообщений: 4310
В друзьях у: 4
Голосов: 586 / 43

#450

0 / 0

Добавлено: 16.02.2015 02:20:56

в машиностроении слово "идеально" как-то неуместно(( а тем более в условиях "самодельно-бюджетных"

уже установка конуса морзе (например) по месту имеет какую-то точность в пределах, скажем, сотки...это если исключен мусор и задиры с забоинами, а ведь км - штука термообработанная и шлифованная на весьма точном оборудовании

а точно подсчитать обработку двух таких сложных шестеренок дешевеньким камом, да точно отфрезеровать самодельным чуть кривоватеньким фрезером, да еще и в склонном к задирам дюрале..........

совместятся, короче, эти две детальки весьма криво и с каждым поворотом на очередной угол очень по-разному

неудачное это решение - неоправданно сложное и совсем непродуманное

я на всякий случай вруку взял обломок кирпича ©

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#451

0 / 0

Добавлено: 16.02.2015 17:36:26

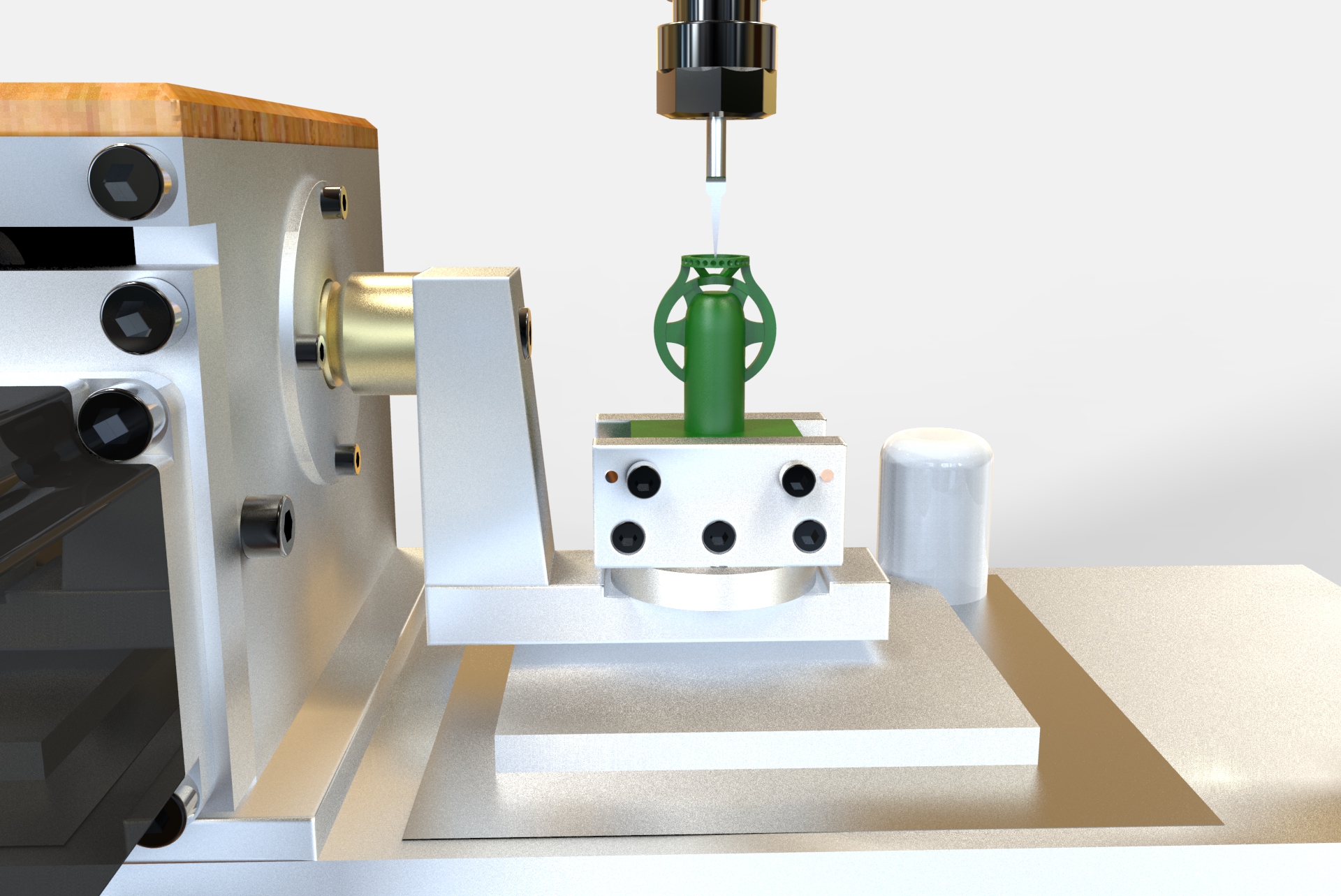

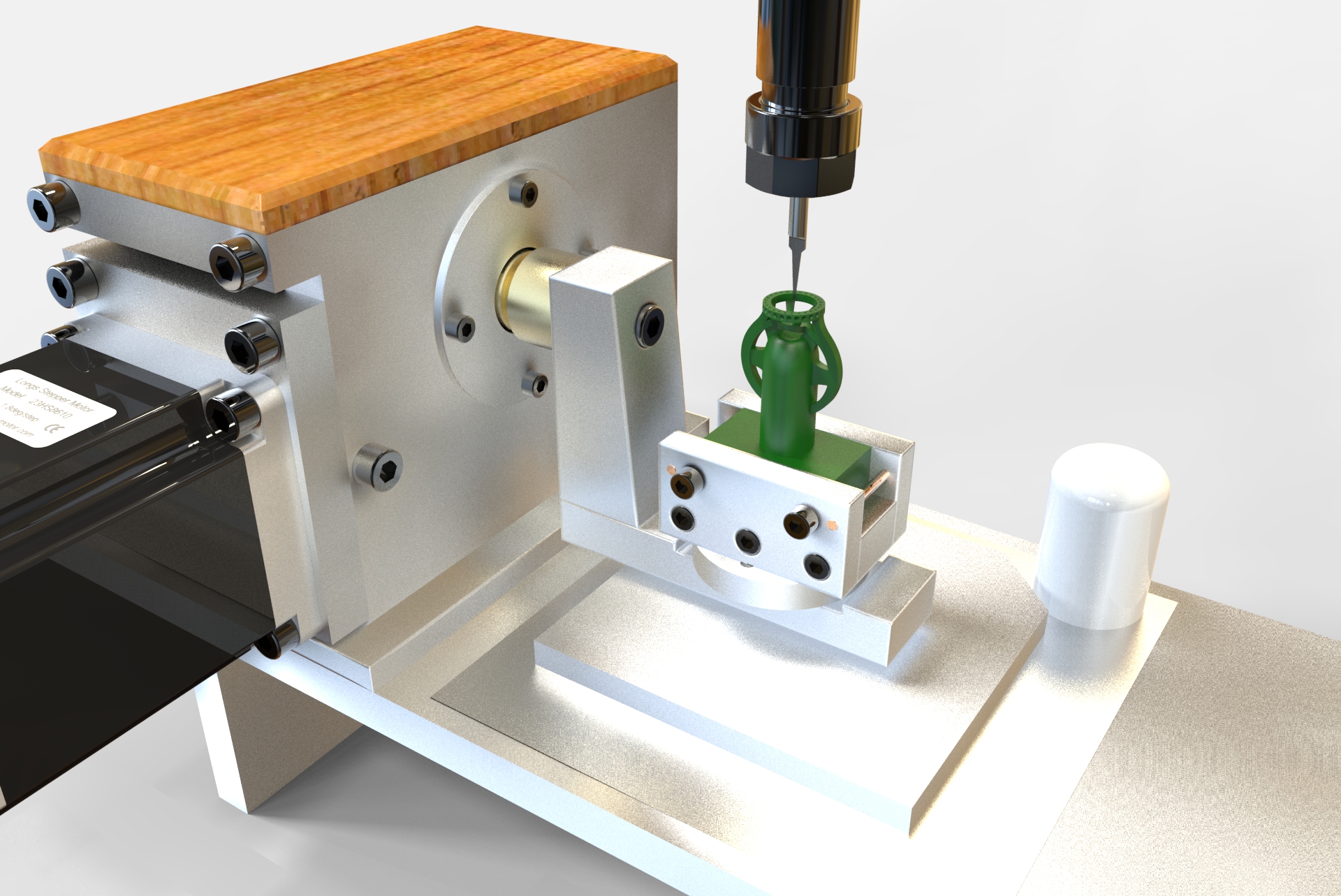

Приблизительно так будет выглядеть мой Flip Flop

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

bazzl

Пользователь
Регистрация: 12.10.2007

Сообщений: 4310
В друзьях у: 4
Голосов: 586 / 43

#452

0 / 0

Добавлено: 16.02.2015 21:59:01

Цитата
(maxim79 16.02.2015 17:36:26)Приблизительно так будет выглядеть мой Flip Flop

а приблизительно как будет проверяться его дееспособность? и не нужно ли провериться заранее - пока флип еще не построен окончательно?

я на всякий случай вруку взял обломок кирпича ©

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#453

0 / 0

Добавлено: 16.02.2015 22:29:41

Цитата
(bazzl 16.02.2015 21:59:01)а приблизительно как будет проверяться его дееспособность?

Если это экзамен то задавайте вопросы по конкретнее.
В силу того что на этом форуме нет внятного ответа по базированию инструмента по отношению к данному приспособлению, постараюсь ответить на все вопросы.
Когда доделаю флип то смогу на практике проверить свою теорию и показать его работу.

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#454

0 / 0

Добавлено: 17.02.2015 00:24:50

Цитата

Цитата
(bazzl 16.02.2015 21:59:01) а приблизительно как будет проверяться его дееспособность?

Будет очень интересно узнать о юстировке этой приспособы.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#455

0 / 0

Добавлено: 17.02.2015 00:39:27

Цитата
( )У вас тоже аватарка стремная)))

я знаю............а менять не хочется как то. И вообще это не имеет ни какого смысла..))) Лучше работать в 3DS MAX/
но самый прикол.................аватарку эту нарисовал сам. Вот когда увижу у Вас авотарку, Вашу, личную.........тогда и поговорим..............об аватарках. Только не в этой теме.

Изменено: igor - 17.02.2015 00:42:50

Offline

ЛС

Xikol

Пользователь
Регистрация: 29.01.2007
Откуда: SPb

Сообщений: 193
В друзьях у: 0
Голосов: 5 / 17

#456

0 / 0

Добавлено: 17.02.2015 00:48:12

Да по максу - это я так. Просто универсальная прога. Тут тебе и ювелирка и детские качели. Кстати, наберите в поиске работы - 3d модельер. Вам сразу предложат, если вы владеете max. Я не к тому, что рино гавно, я просто к тому, что нужно двигаться дальше.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#457

0 / 0

Добавлено: 17.02.2015 01:00:34

Цитата
(Xikol 17.02.2015 00:48:12)Просто универсальная прога

Давайте, если хотите, создайте тему......" универсальная прога 3 D" я например в Maya работаю иногда, сейчас если Pixologic немного поднажмёт.........они станут Универсальной прогой!
Но Это тема Максима и она не об этом совсем!
Его как мастера.........я очень уважаю, хотя лично не знаком............о чём сожалею)))

Offline

ЛС

Xikol

Пользователь
Регистрация: 29.01.2007
Откуда: SPb

Сообщений: 193
В друзьях у: 0
Голосов: 5 / 17

#458

0 / 0

Добавлено: 17.02.2015 01:11:09

Цитата

Цитата
(Xikol 17.02.2015 00:48:12) Просто универсальная прога

Давайте, если хотите, создайте тему......" универсальная прога 3 D" я например в Maya работаю иногда, сейчас если Pixologic немного поднажмёт.........они станут Универсальной прогой!
Но Это тема Максима и она не об этом совсем!
Его как мастера.........я очень уважаю, хотя лично не знаком............о чём сожалею)))

Максиму вашему в ювелирке делать нечего, ему в пору станкостроением заниматься.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#459

0 / 0

Добавлено: 17.02.2015 01:12:12

Цитата
(Xikol 17.02.2015 01:11:09)Максиму вашему в ювелирке делать нечего, ему в пору станкостроением заниматься.

Мне так кажется.....................это не нам решать, а ему))))

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#460

0 / 0

Добавлено: 17.02.2015 01:16:39

Максим меня простит.........музыкальная пауза в его теме
чик
