В декабре прошлого года загорелся идеей собрать свой фрезерный станочек. Хоть и начитался о плюсах и минусах самодельного станкостроения, о том что овчинка может выделки не стоить, все равно принялся ваять))) В бюджет заложил 1000 зеленых американских денег и стал плясать и вписываться в эту сумму. Практически все детали (направляющие оси, подшипники, винты, электронику) покупал на ebay, алюминиевые корпусные детали резал, сверлил сам, кое что даже ручным лобзиком)))
По нескольку раз перечерчивал чертежи, менял конструкцию на бумаге, пока не пришел к какому то итогу. Сейчас когда вся основная конструкция станка собрана и проходит испытания появляются новые идеи и изменения конструкции, но уже не хочется переделывать, пожалуй останется все как есть с небольшими доработками)
Итак, приступлю к фотографиям.(фото буду выкладывать не все сразу а по мере возможности)

Вот начало создания оси)))

Развернуть ⇓


Изменено: maxim79 - 30.04.2014 10:15:55

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#241

1 / 0

Добавлено: 21.10.2014 12:28:28

Лед тронулся, господа присяжные заседатели!
Первое фото - окончательный вариант поворотной оси, второе фото - алюминиевые заготовки корпуса.



Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#242

2 / 0

Добавлено: 21.10.2014 16:31:09

Еще немного деталей)))


Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#243

1 / 0

Добавлено: 22.10.2014 11:49:38

Ювелирная работа)))



Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#244

0 / 0

Добавлено: 23.10.2014 08:55:09

Цитата
(maxim79 22.10.2014 11:49:38) Ювелирная работа)))

Лобзиком пилили??? Если так, то Вы мастер!

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#245

2 / 0

Добавлено: 23.10.2014 09:40:29

Цитата
(igor 23.10.2014 08:55:09) Лобзиком пилили???

Вы не поверите, посадочное отверстие 35 мм. под подшипник, в 10 мм. алюминии, тоже пришлось вырезать лобзиком и дорабатывать напильником, шкуркой.



Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

далынин

Пользователь
Регистрация: 16.12.2010
Откуда: СССР

Сообщений: 1889
В друзьях у: 4
Голосов: 189 / 48

#246

0 / 0

Добавлено: 23.10.2014 11:15:37

Вот теперь станочники начнут НЕИСТОВАТЬ )))) И сетовать ,- Это какие центровки могут быть на этой оси. если руками делано????? )))) :biggrin2:

Работа ВЕЕЛ... Нравится мне те кто руками делает... thumbup2

Я Ваня. Я Донбасс....

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#247

4 / 0

Добавлено: 23.10.2014 13:05:20

Цитата
(далынин 23.10.2014 11:15:37) Вот теперь станочники начнут НЕИСТОВАТЬ ))))

Пусть неиствуют))) Те кто в теме знают, что центровки, соосности и т д. выставляются с помощью латунного фаллоса что на фото)))
Насчет соосности отверстий под подшипники, отвечу заранее, что бы не было сомнений, они достаточно соосны что бы в готовой поворотной оси можно было выставить параллельность к оси "Х".
Насчет люфтов редуктора, - выборка всех люфтов предусмотрена.

Цитата
(igor 23.10.2014 08:55:09)Если так, то Вы мастер!

Цитата
(далынин 23.10.2014 11:15:37) Работа ВЕЕЛ... Нравится мне те кто руками делает...

Спасибо, стараюсь, надеюсь на конечный результат.
Ювелирная работа тем и ценится, что единственная, неповторимая и сделана с душой.


Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

3Dvosk

Пользователь
Регистрация: 24.10.2014

Сообщений: 2
В друзьях у: 0
Голосов: 0 / 0

#248

0 / 0

Добавлено: 24.10.2014 09:15:19

классная задумка

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#249

3 / 0

Добавлено: 24.10.2014 20:12:27

С самого детства не делал скворечников, хотя с сыном было дело, когда он был в первом классе. Короче, это мой самый удачный скворечник))) :biggrin2:


Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

Сикорски

Пользователь
Регистрация: 17.12.2012

Сообщений: 597
В друзьях у: 2
Голосов: 92 / 10

#250

0 / 0

Добавлено: 24.10.2014 21:19:16

Замечательный скворечник )

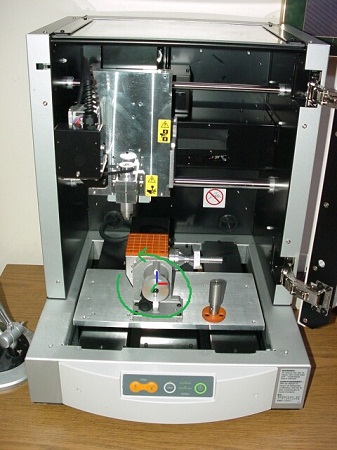

С ним бы еще сделать так, как на jwx-10 - т.е. его еще поворачивать само основание оси под углом к оси z (первая картинка). Dp умеет работать с такими вещами.

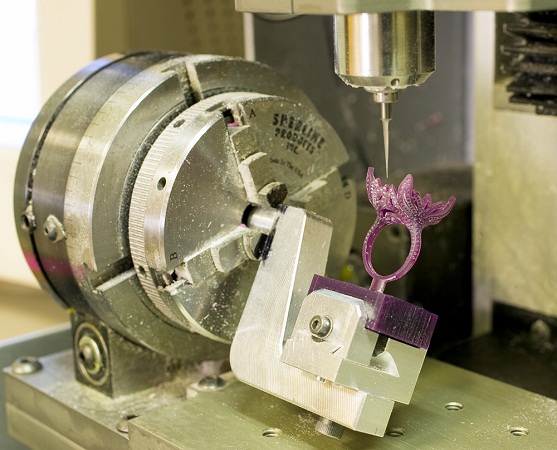

В таком случае вместо 4 осевого станка вы получаете почти 4,5. Хотя, судя по вашему Таланту, собрать популярную в народе вещь под названием flip-flop тоже не составит труда. (2 картинка). Картинки нашел в интернете.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#251

0 / 0

Добавлено: 25.10.2014 15:11:04

Сикорски, flip-flop планирую в ближайшее время купить или сделать. Освоюсь немного в 4-ой осью и с флипом а потом в планах конечно же пятиосевой станок.
На все уходит уйма времени, успеть бы до конца года подвести черту с этим станком)))

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

dedal_78

Пользователь
Регистрация: 02.12.2012

Сообщений: 84
В друзьях у: 1
Голосов: 4 / 0

#252

0 / 0

Добавлено: 25.10.2014 17:38:28

Цитата
(maxim79 23.10.2014 09:40:29)посадочное отверстие 35 мм. под подшипник, в 10 мм. алюминии, тоже пришлось вырезать лобзиком и дорабатывать напильником, шкуркой.

Работа конечно проделана огроманая, репсект, однозначно +
maxim79 почему не фрезеровали на самом станке?

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#253

0 / 0

Добавлено: 25.10.2014 18:22:03

dedal_78, конечно можно было бы эти отверстия и фрезернуть, не стал по тому что во первых у меня нет подходящей фрезы, нужно покупать, во вторых мощность шпинделя конечно не для обработки алюминия, хотя потихоньку вырезал бы без проблем а в третьих не захотел излишне напрягать станок, разбивать ходовые винты, хотя опять же, можно подобрать было медленные режимы резки и все вырезалось бы на ура, но просто не стал заморачиваться. В данном случае для меня было проще вырезать лобзиком и подогнать в размер.

Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#254

4 / 0

Добавлено: 25.10.2014 20:26:07

Ну вот, сама поворотная ось готова, осталось внести небольшие коррективы в конструкцию самого станка и в бой)))



Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

dedal_78

Пользователь
Регистрация: 02.12.2012

Сообщений: 84
В друзьях у: 1
Голосов: 4 / 0

#255

0 / 0

Добавлено: 25.10.2014 22:45:32

красота, отлично все получилось, молодец!

Offline

ЛС

igor

Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1

#256

0 / 0

Добавлено: 26.10.2014 12:05:53

Цитата
(maxim79 25.10.2014 20:26:07) Ну вот, сама поворотная ось готова, осталось внести небольшие коррективы в конструкцию самого станка и в бой)))

Ждём продолжения. Очень нравится Ваш подход к станкостроению.

Offline

ЛС

Serjakos007

Пользователь
Регистрация: 15.10.2008
Откуда: Столица ювелиров

Сообщений: 528
В друзьях у: 1
Голосов: 6 / 1

#257

0 / 0

Добавлено: 26.10.2014 14:42:17

я сперва подумал что про лобзик была шутка... настоящий ювелир!

Ювелиром не становятся, ювелиром рождаются.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#258

0 / 0

Добавлено: 27.10.2014 12:59:49

Цитата
(maxim79 25.10.2014 20:26:07)осталось внести небольшие коррективы в конструкцию самого станка

Для того что бы на стол и в рабочее поле вместить поворотку с рамкой (большая как у стрижа 60х80) и датчик базирования и что бы при базировании шпиндель не касался рамки, пришлось увеличить рабочее поле по оси "Х" на 20 мм, благо конструкция моего станка мне позволила это сделать.



Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

maxim79

Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6

#259

0 / 0

Добавлено: 27.10.2014 20:01:44

Доделал сегодня боковые крышки из ламината и настроил соосность поворотной оси с осью "х". С завтрашнего дня начну освоение работы с поворотной осью и буду думать над необходимыми оснастками.
Эх как ручки чешутся что то вырезать....)))



Измеряй микрометром. Отмечай мелом. Отрубай топором.

Offline

ЛС

Afonya

Пользователь
Регистрация: 28.04.2011

Сообщений: 13
В друзьях у: 0
Голосов: 0 / 0

#260

0 / 0

Добавлено: 27.10.2014 20:52:37

maxim79,
Спасибо автору за тему. Некоторые вопросы саморазрешились в процессе прочтения. Очень приятно видеть результаты человека,у которого руки оттуда и голова ясная.

У меня пока пыль собирает вот такой

http://www.ebay.com/itm/NEW-CNC-3020-ROUTER-ENGRAVER-DRILLING-MILLING-MACHINE-/181568229400?pt=LH_DefaultDomain_0&hash=item2a464f5018

+ 4я ось. Посмотрел на Ваши результаты и теперь в срочном порядке хочется садиться осваивать станок. Я не ожидал что из под этих дешевых шаговиков и такого шпинделя могут выходить такого качества модельки.

Можете рассказать в чем сейчас подготавливаете УП и какая программа управляет станком? Н могу никак определиться какую программу управления станком сесть осваивать, а перепробовать разные не хватит времени.

Новичок - самоучка
