Уважаемые коллеги, и гости нашего города. Здравствуйте.
Пока тема пневмоштихеля, подостыв набирает нужную температуру, предлагаю обсуждать здесь всяко разно, для работы полезное, но не нуждающееся в содании новой темы.
Инструмент, его оформление, уход, эксплуатация, хранение, приспособы, приёмы в работе, подготовка эскизов, трансфер,расходные, и т.д, и т.п.
Если никто не против, я начну.
Обсуждали мы вот здесь http://www.jportal.ru/forum/forum76/topic10867/?PAGEN_1=201 алмазную резинку,
Так вот, возникли у меня кое какие мысли по связке, и сразу пошли вопросы, какой твёрдости должна быть связка, на пример по Шору, либо мягкая как розовая полировальная, либо твёрдая как хоккейная шайба, или как оргстекло?
Далее- сколько мешать порошка, 25, 50, или 75 процентов, и какого номера? Есть ли смысл сделать, скажем 20/14,
или сразу попробовать с нулёвок.
Или не заморачиваться, и нарубить из этих http://www.sapphire.ru/vcd-278/catalog.html, посчитал - получается 44 штуки по 25мм., полагаю что подобный расходник будет интересен не только для правки ТС, но и для много чего ещё.
Для начала, как то так, :hi:

Развернуть ⇓

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

Vayceh

Пользователь
Регистрация: 09.02.2014

Сообщений: 105
В друзьях у: 0
Голосов: 3 / 0

#201

0 / 0

Добавлено: 21.11.2014 23:08:37

Доброго времени суток уважаемые ! По данному вопросу вот что еще нашел http://glendo.ru/catalog/tool-sharpening/power-hone/003-570 , тоже ни чего так себе , но дороговато по моему.

Offline

ЛС

Vol demar

Пользователь
Регистрация: 24.04.2011

Сообщений: 1059
В друзьях у: 8
Голосов: 321 / 8

#202

0 / 0

Добавлено: 22.11.2014 22:21:48

Пост 241,вот же она точилка

Цитата
(Vayceh 21.11.2014 23:08:37) Доброго времени суток уважаемые ! По данному вопросу вот что еще нашел http://glendo.ru/catalog/tool-sharpening/power-hone/003-570 , тоже ни чего так себе , но дороговато по моему.

Изменено: Vol demar - 22.11.2014 22:25:52

Offline

ЛС

Никита

Модератор
Регистрация: 24.12.2004

Сообщений: 2412
В друзьях у: 10
Голосов: 615 / 4

#203

1 / 0

Добавлено: 13.12.2014 20:28:33

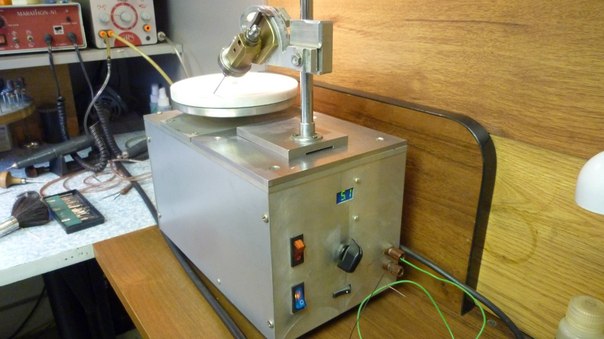

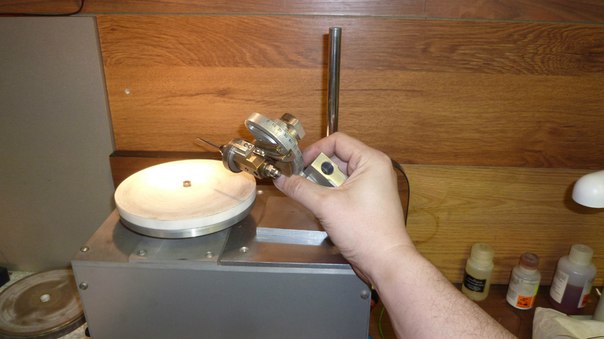

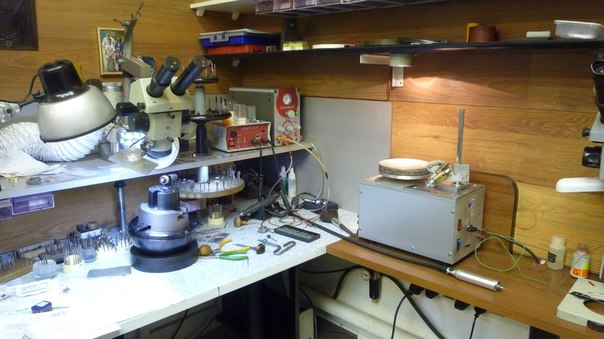

Тоже вот "точилка", из "пермского" квадранта изготовлена.

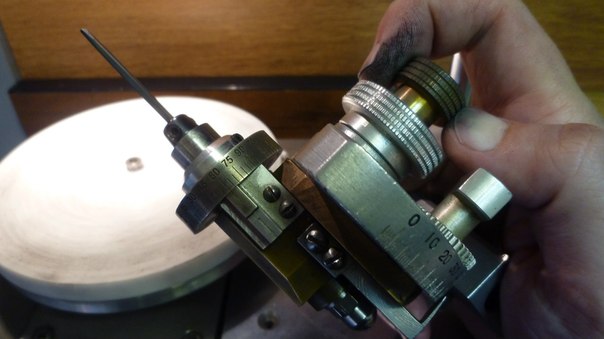

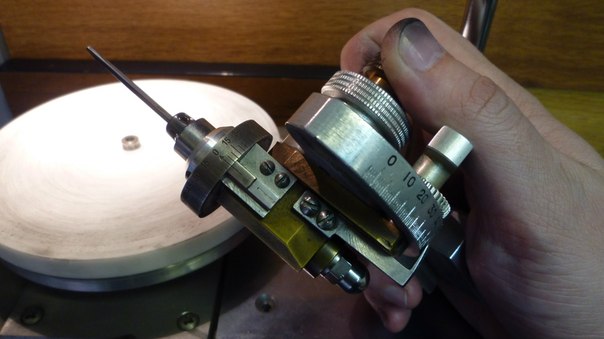

Латунный винт для шкалы радиальной, алюминиевый для угла.

Без трещетки шариковой пока, но попадает в нужное положение четко.

Второе назначение блока питания от "точилки", гальваника карандашная.

Местоположение ,относительно основного рабочего места, оч удобно. Практически не отрывая задницы заправить кромку..

Похвастался ))))

Изменено: Никита - 13.12.2014 20:29:40

Offline

ЛС

Леонид

Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16

#204

0 / 0

Добавлено: 13.12.2014 20:45:13

Никита,
Красивая!!! Грешен люблю красивый инструмент :blush2:

, точилка красивая.

Offline

ЛС

Olaf

Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11

#205

0 / 0

Добавлено: 13.12.2014 22:24:25

Да, приятные фотографии, глаз радуется. А не тяжеловат ли квадрантик, столько цветнины. А тонкие штихеля не прогибаются? А откуда такое название - "пермский квадрант"? А не пробовали на стойку под квадрант ставить пружинку компенсатор? А не много ли вопросов задаю?

Спасибо Никита.

Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.

Offline

ЛС

Никита

Модератор
Регистрация: 24.12.2004

Сообщений: 2412
В друзьях у: 10
Голосов: 615 / 4

#206

0 / 0

Добавлено: 21.12.2014 17:05:18

"Пермский"... это у нас в 96-97м году одно из предприятий, занимающихся помимо своей основной деятельности, выращивало "изумруды". И под "заказ" одного из арабских шейхов, инкрустировать одну из мечетей "сибирскими гидротермальными изумрудами" была куплена партия этих ограночных станков.
В 98м все 15 станков разошлись по гаражам, подсобкам, ражавеют на балконах у кого-то...
Видимо сие название в ходу только у нас )))
Я свой "пермский" поменял в 98м на "изготовление гайки золотой"

Квадрантик не тяжеловат совсем, привык наверное.
Тонкие стальные не использую уже, но гнулись это да.

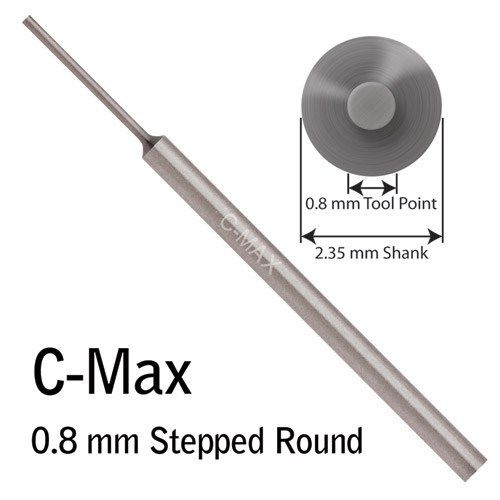

Самые тонкие карбидные 0.8-0.9 (9мм рабочей части) Шпиц. Не гнутся, и не ломал пока.
И из фрез неиспользуемых выточенные и из таких заготовок.

Пружинку пробовал, и разной длины, и совместно с стопорным кольцом, чтобы по высоте подгонять. Муторно. Без пружинки быстрее и удобнее оказалось.

Offline

ЛС

Леонид

Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16

#207

0 / 0

Добавлено: 21.12.2014 18:26:54

Никита,
А какой двигатель стоит в заточном станке?
И что там за схема? :blush2:

Изменено: Леонид - 21.12.2014 18:27:53

Offline

ЛС

Black Diamond

Пользователь
Регистрация: 24.11.2011

Сообщений: 1891
В друзьях у: 8
Голосов: 150 / 31

#208

0 / 0

Добавлено: 21.12.2014 20:43:41

Леонид,

Если интересно, могу и с грсной точилки бросить схему.У меня в документах к ней где то есть.там вроде двойная понижающая передача стоит. 250 оборотов крутит всего, но рукой не остановишь. Интересно как у Никиты мне тоже)Посему присоединяюсь ))

Offline

ЛС

Леонид

Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16

#209

0 / 0

Добавлено: 21.12.2014 20:50:42

Black Diamond,
Спасибо, у меня есть глендовская заточка.
Просто нужна еще одна такая штука по типу как у Никиты.
Вот и спрашиваю что там за мотор стоит.

Offline

ЛС

Black Diamond

Пользователь
Регистрация: 24.11.2011

Сообщений: 1891
В друзьях у: 8
Голосов: 150 / 31

#210

0 / 0

Добавлено: 21.12.2014 20:56:58

Леонид,

у меня кстати компоновка рабочего закрепочного стола примерно как у Никиты.если не также...

)только я как резинки у Юры купил, точилку и не включаю уже. резинки доводят нормально...

Offline

ЛС

Никита

Модератор
Регистрация: 24.12.2004

Сообщений: 2412
В друзьях у: 10
Голосов: 615 / 4

#211

1 / 0

Добавлено: 22.12.2014 17:45:21

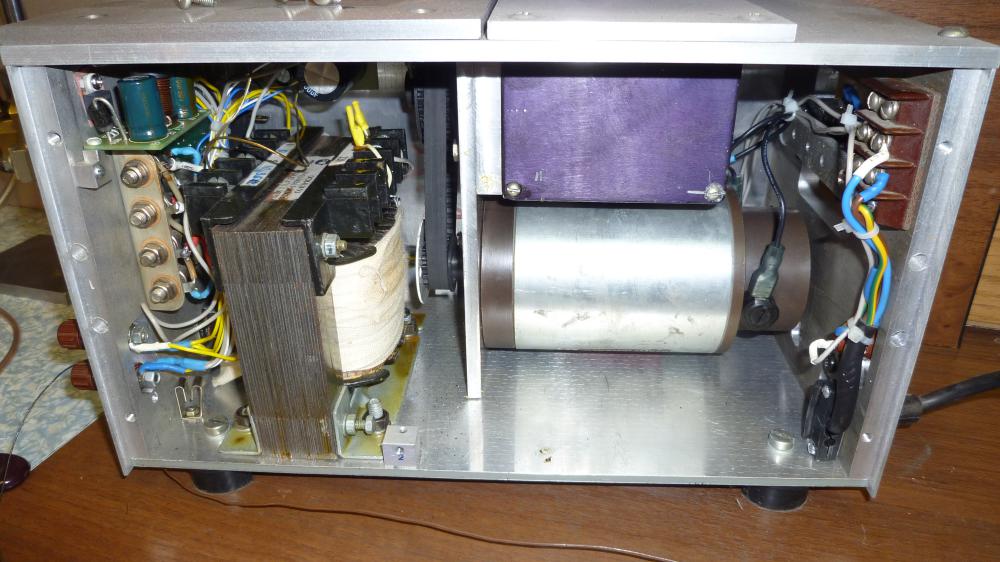

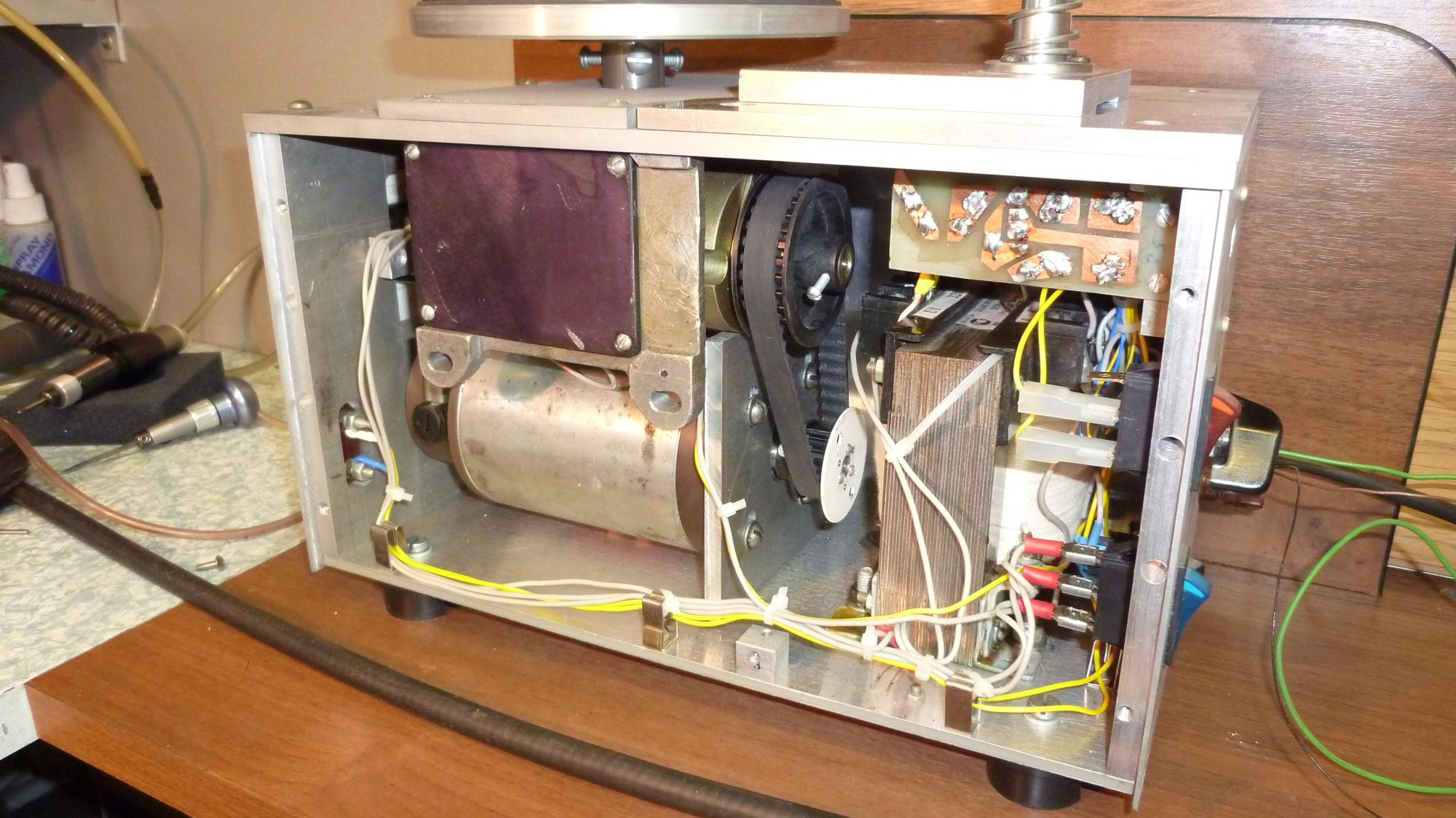

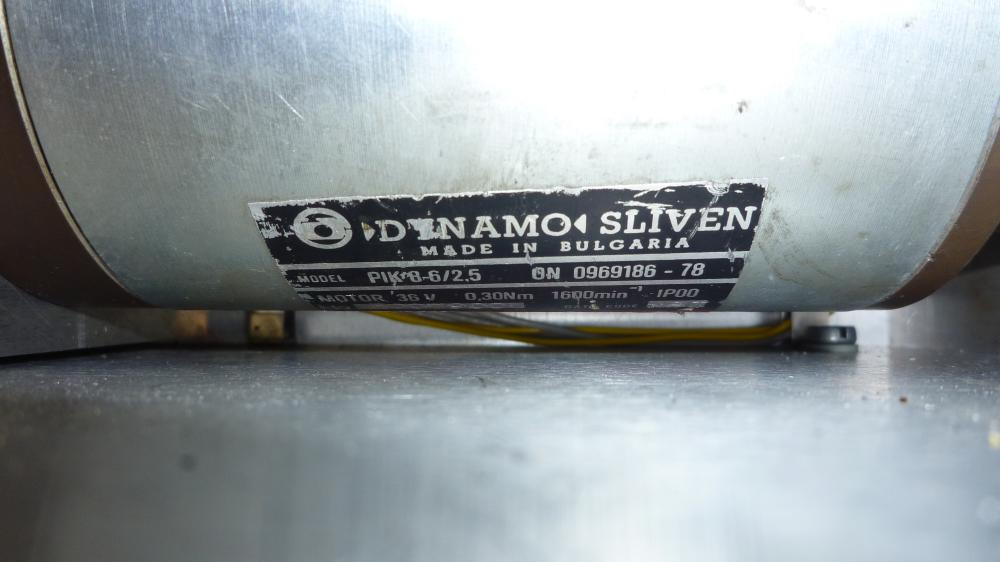

Вот мотор, куплен на радио-барахолке фиг знает когда.

Схема обычная.
Как в GRS сделано не знаю, но судя по внешнему виду устройства, должно быть похоже.
Это мне батя за пару выходных изготовил, из того что в гараже было подходящее.

На обратной стороне еще пара розеток на 220, их вечно не хватает.

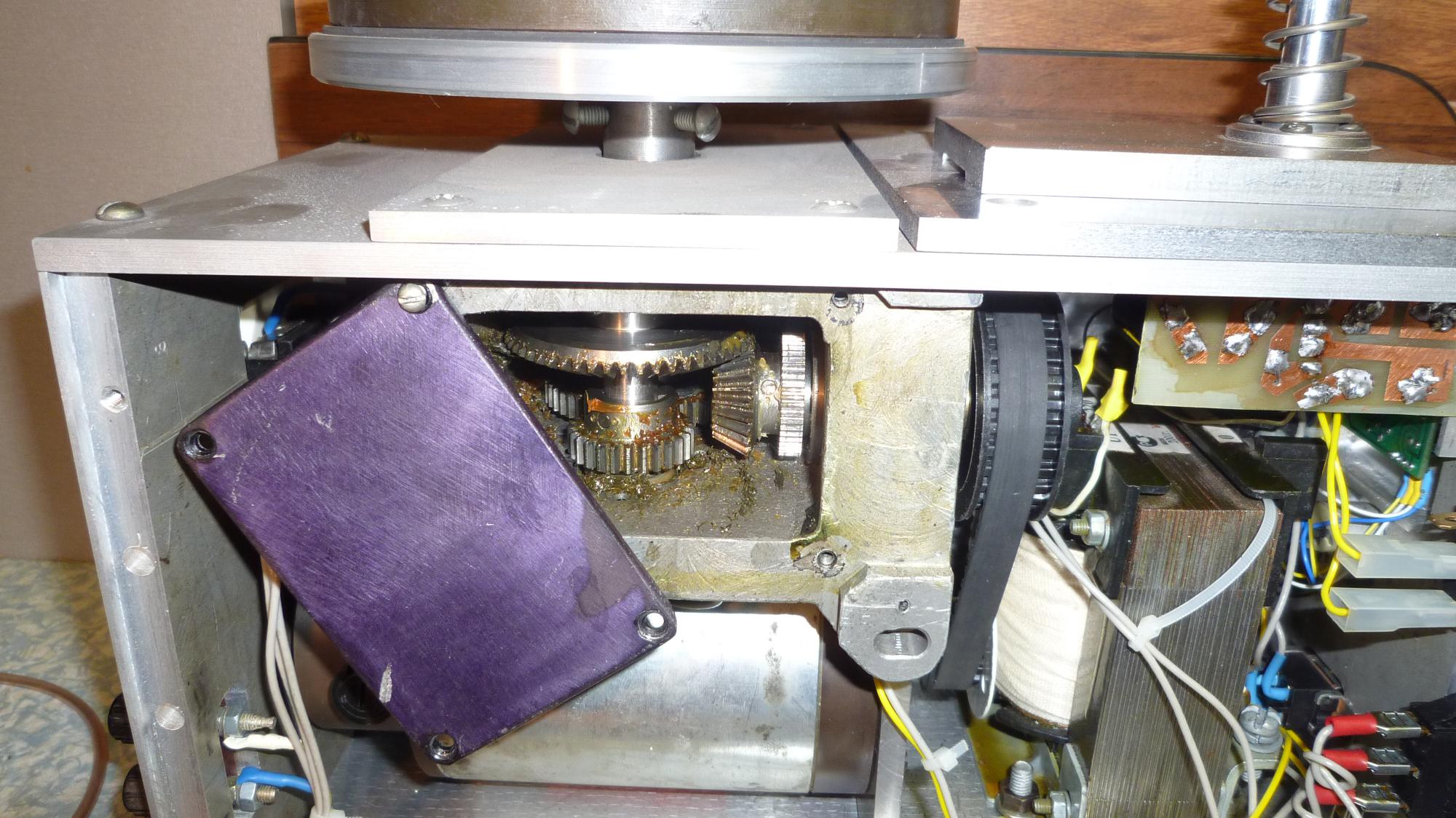

Редуктор был готовый, от чего не помню.
Если с фанатизмом зажать вращающийся диск руками ( на малых оборотах),
вся заточка будет вращаться , скользя резиновыми ножками по столешнице.

Вращение от 0 до... примерно до 800 об. Цифровая индикация показывает напряжение.
Естественно с реверсом.
Ну и как говорил ранее, используется как блок питания для гальваники, красный тумблер отключает вращение.

Offline

ЛС

Михаил Ш

Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2722
В друзьях у: 9
Голосов: 362 / 50

#212

3 / 0

Добавлено: 22.12.2014 18:35:45

Цитата
(Никита 22.12.2014 17:45:21)Это мне батя за пару выходных изготовил, из того что в гараже было подходящее.

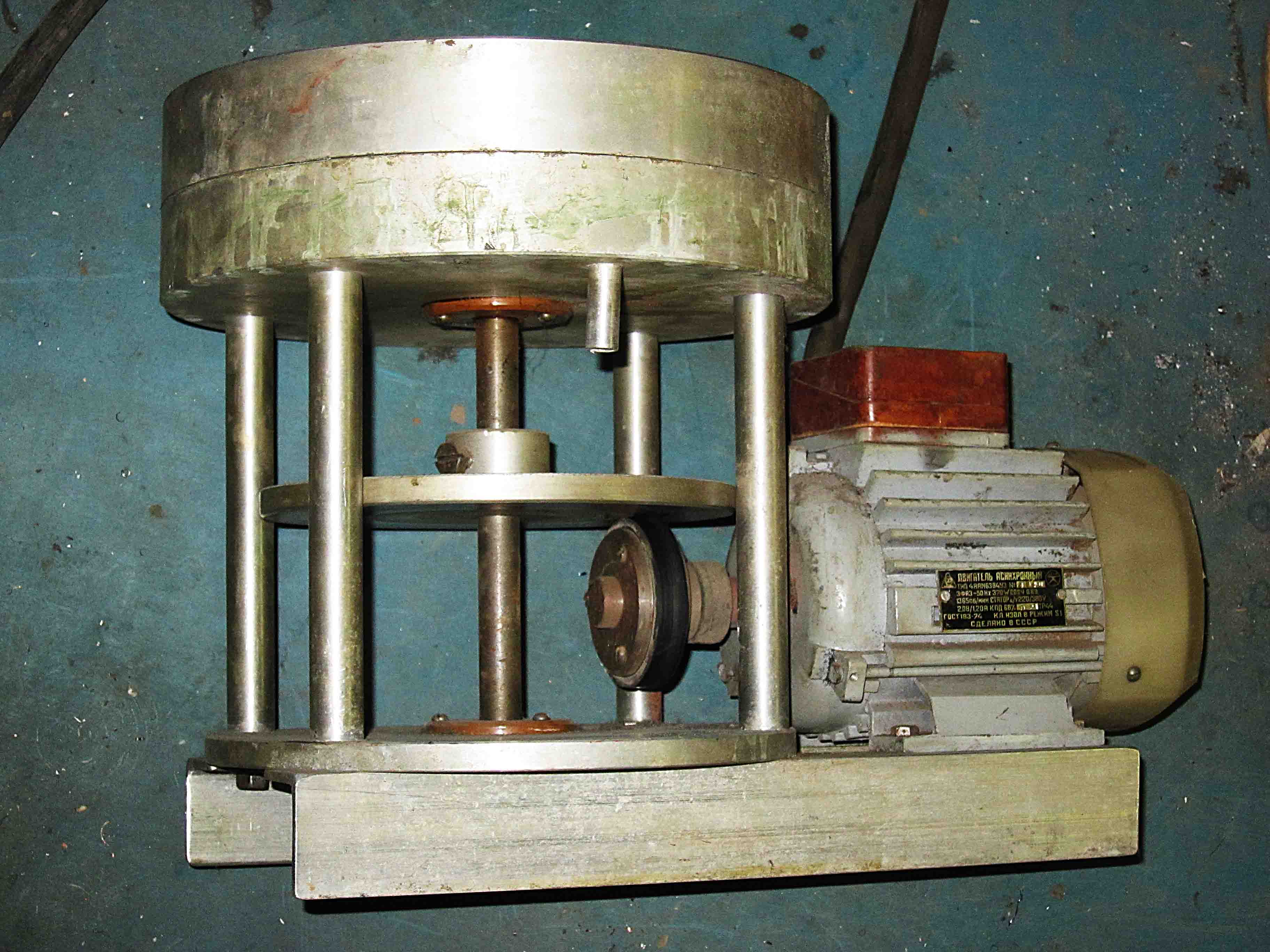

Никита, классный у Вас батя. И редуктор хороший. А у кого этого всего нет, можно сделать попроще, по такой схеме:

Адрес сайта смотри в профиле

Offline

ЛС

Леонид

Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16

#213

0 / 0

Добавлено: 22.12.2014 20:09:55

Никита,
Спасибо огромное за подробное фото.

Михаил Ш,
Такой вариант не для меня.

Offline

ЛС

Никита

Модератор
Регистрация: 24.12.2004

Сообщений: 2412
В друзьях у: 10
Голосов: 615 / 4

#214

0 / 0

Добавлено: 23.12.2014 17:56:00

Black Diamond,
Кстати хотел спросить, резинки алмазные... двумя номерами зернистости пользуетесь? или достаточно финишной?

Offline

ЛС

Леонид

Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16

#215

0 / 0

Добавлено: 23.12.2014 18:44:55

Поддержу Никиту,
И ещё а где их покупают?

Offline

ЛС

Black Diamond

Пользователь
Регистрация: 24.11.2011

Сообщений: 1891
В друзьях у: 8
Голосов: 150 / 31

#216

0 / 0

Добавлено: 23.12.2014 20:52:21

Никита,

эт смотря как испортил штихель...если на обычном быстрорезе кончик чуть затупился...финишной хватает...если конкретно сколол,то стачиваю серой грубой,потом голубой и потом желтой довожу.быстрее точилки в разы. если штихель карбидный,то обычно двумя подтачиваю

покупал у Юры(Jura). но это стоматологические резинки швейцарской фирмы Edenta. просто у Юры они продаются тоже.

Offline

ЛС

Никита

Модератор
Регистрация: 24.12.2004

Сообщений: 2412
В друзьях у: 10
Голосов: 615 / 4

#217

0 / 0

Добавлено: 24.12.2014 05:18:20

Понял, спасибо.

Леонид

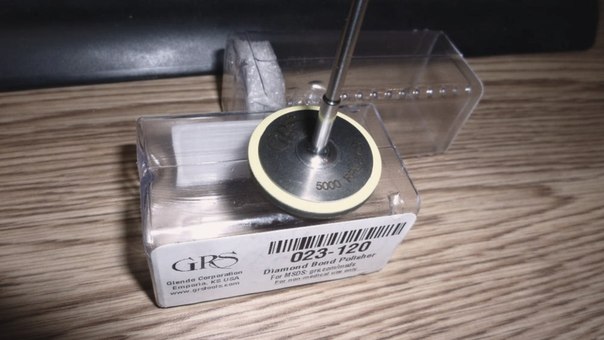

Тут я покупал финишные GRS

Они по ходу Едентовские, только с подложкой стальной.

Ну а самый-самый финиш приходится все равно на коже догонять.

Offline

ЛС

Леонид

Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16

#218

0 / 0

Добавлено: 24.12.2014 05:43:38

Никита,
Понял. Спасибо.

Offline

ЛС

Black Diamond

Пользователь
Регистрация: 24.11.2011

Сообщений: 1891
В друзьях у: 8
Голосов: 150 / 31

#219

0 / 0

Добавлено: 08.01.2015 19:20:11

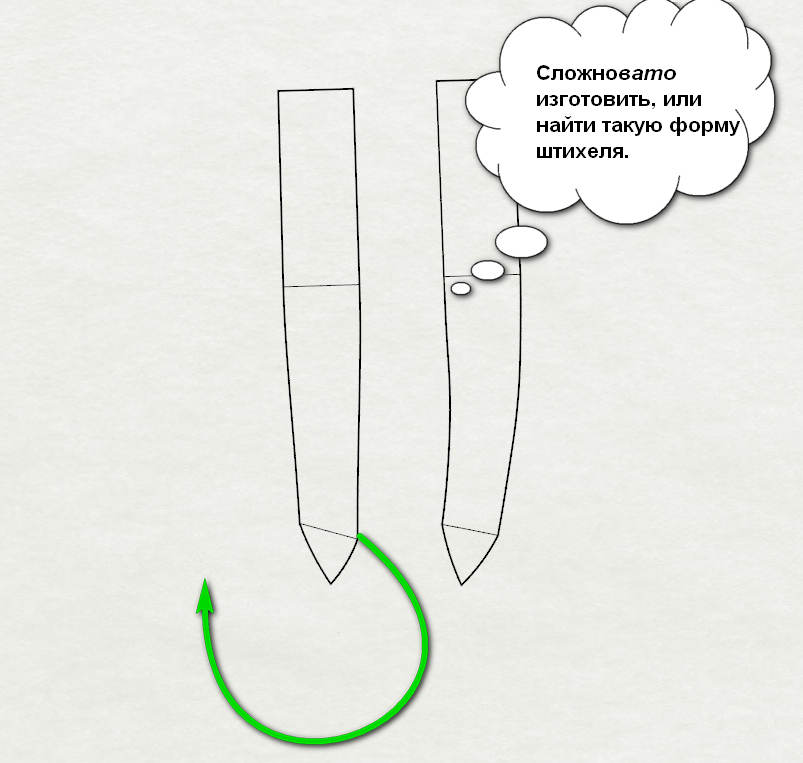

Во)Возникла у меня такая неприятность вощем.Вопрос не по граверке, но про штихеля. Так вот..надо посадить камушки по кругу...ну представлили круглый фадан и камушки.камни большие..2.2 мм. Нужна глубокая подрезка по кругу. Обычный штихель дерет мне края...в видяшке на ютубе видел, как александр делает идеальный круг и его штихель не цепляет кромку внешнюю. Видно, что штихель кривой, но не ясно какой именно(мне по крайней мере). Я тут сделал 2 штуки кривых...какой будет правильный?

и на какой примерно угол мне его затачивать?
