Получилось 1 .3 .6 .7 .10 .13 .21 .24 .27 .30
                     2.2 а                            5.5 а


 Работает одна обмотка ,при подключении параллельно второй -показания 0
Всё таки надурил меня этот трансформатор!  Да и саму катушку пришлось повертеть. Не помог мне буравчик... Запутался.

SOS!!! Как подключить симистор? Плюс батареуки на управляющий электрод ,а минус куда?

Завис. Я так понимаю 30 вольт не достаточно? Добавка конденсаторов (к блоку в 11000) результата не дала
Из прочитаного следует, что ток зарядки влияет только на скорость заряда. Так ли это? Стоит увеличить кол-во витков вторички?

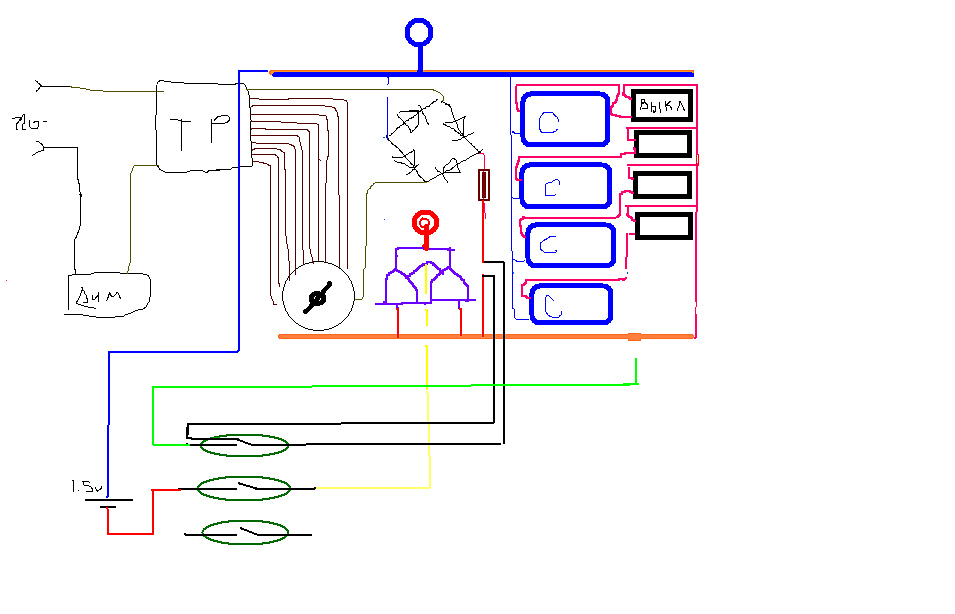

И ещё... При касании электродом не всегда происходит единичный разряд а "серия" мелких -почти дуга. Трансформатор не отсекаю. Может стоит попробовать через микрик (или геркон) -просто с симистором ничего не выходит. При прозвонке мультиметром открывается батарейкой на 4.5 а в схеме нет...

Подскажите пожалуйста что не так. А то на работе сказал что прихватку соберу ,уже всё в корпус втулил...(из под колонки ) а не тут то было!

Получилось сфоткать !

За качество фото  извиняюсь.

 Можно и без симистора.
Резистор -  да, ограничивает ток заряда.
Витков добавить до 50 вольт можно .
Лучше хотя бы через пять вольт. 30 - 35 - 40 - 45 - 50.
Кандеров можно оставить столько, переключатели лучше убрать, на них теряется мощность .
Можно не отсекать трансформатор. Но тогда если залипнет электрод будет КЗ.
Как вариант поставить педаль. Нажал - зарядил конденсаторы.
Отпустил  - варишь (прострел)
опять нажал - зарядил и т.д.

Илья,
Понял, спасибо !


Ювелиры - самые добрые люди на свете.

Илья

Олег
Спасибо огромное за совет ,да и вообще, за человечность, а то понаделали пуков и смотрят свысока   ))

Отскакивающий электрод ,пока ,отложу в сторонку там ещё соленоид нужно рассчитать. а я ещё так мало места под него оставил. На фото -мотнул витков 20 провода миллиметров 1.5 чего только не подключал к катушке магнитность не проявляет, походу необходим железный сердечник(у меня намотан на латунной трубке)
О трансформаторе читал ,где-то. Ещё похожая тема есть на чипмейкере. Есть несколько выходных ,Можно и подспалить парочку. А если мотнуть дроссель на феритовом колечке? -обязательно попробую! Уж больно не хочется перематывать транс. От него уже десять отводов на переключателе... да и места маловато осталось.

Я поставил фото таймер. уже работаю пол года и менять ничего не хочу. он работает от педали.
Я до этого давал видео, которое есть на ютубе и на сайте. В данный момент он меня устраивает и выручает. Делал ремонт как раз перед самым Новым годом, кольцо с мелкими 52 бриллиантами
( морда леопарда). глаза- изумруды. Клиенты нашли его на каком то Московском сайте, купили кольцо за 40000 р. Оно оказалось большое, нагревать нельзя, и я воспользовался своим прибором.  Взял 2000 р. заработал. До этого за эту работу никто не брался, боялись рисковать.

Не ленитесь читать от начала до конца. Там все есть, вы задаете те же вопросы, ответы на которые есть на сайте, читайте!!!

У меня катушка солиноида тоже намотана на латунную трубку а сердечник вы правы должен быть железным.

Перемотал трансформатор ,опять. Теперь максимум 47в 4.7а переменки. Трансформатор греется (правда не стягивал ещё) Придётся думать охлаждение ,кулер типа... Отводы до 27 намекают на блок питания ,стабилизировать только бы... На сегодня хватит, завтра проверю в схеме.
Какие электроды использовать? Сейчас стоит 2.4 заточенный ,есть проволока 0.5 не пробовал ещё.

Oleg86,
ты где пропал? уехал?

Привет Сергей! нет просто жду готовности новой мастерской, сам видел старая была совсем не пригодна для наших работ.

griadkin2013, Совесть имей. Нельзя-же ведь нас так злить  Твоя рекламма уже имеет обратное действие.

Точно,достал

Готово!
Правда, сделано без педали и разрыва цепи питания. Теперь главное ненароком не ткнуть какое нибудь изделие куда не надо...  Провожу испытания на серебре. Оставляет поры (0громные). Приходиться проходить пару раз после обработки шва.

Прочитав раздел форума,решил попробовать такой вариант.
Я не ювелир, будет получаться-соберу с отскакивающим электродом,но пока так.Понял для себя одно-нужно записывать и подбирать параметры под каждый металл.Собираю из того,что есть у каждого радиолюбителя в мастерской.Импровизированная педаль ,что на рисунке (П2П1ТА-1ЖВ---там 2 микрика ,буду использовать заряд-разряд(управление  семистором ) и тороидальный трансформатор ( около 100Вт)  с вторичками-20+20+30 . Ну и ,кстати,кому нужны трансформаторы,галетники,микрухи и остальные мелочи ,кроме конденсаторов,пишите Отправлю почтой,автотрейдингом или встречусь в Москве.(набор деталей от 500р.В него входит:трансформатор,галетник,двойной П2П1ТА-1ЖВ,резисторы)Еще есть новые тр-ры ТА-92 .
Кому нужно пишите на почту
Dav60wn@gmail.com

прилагаю фото:
