а вот еще вопросец возник.
можно ли поставить на управление разрядом-- симистор мощный? кто понимает ?
идея такова-- педаль замыкает подачу напряжения на управляющий электрод симистора, -- он открывается, и происходит разряд.
жизнеспособная идея ?
а то есть у меня подозрения что контакты в педали будут при разряде искрить и залипать...

можно и легко ..... я поставил - только 2 симистора - один отрубает питание от конденсаторов - второй замыкает на электрод...
если питание от конденсаторов не отключать - из-за естественного дрожания рук может возникнуть дуга - детали хорошо разогреваются и вплавляются в пальцы ))))) спасло то, что при постоянной игре на гитаре кожа на пальцах становится крепче - повоняло - след остался - но обошлось ))))))))))
в педаль ставится микрик на переключение - при нажатии отключает питание на управляющий электрод первого сисмистора и подключает второй - на разряд...


во тут http://planetcalc.ru/1979/ можно посчитать ток при разряде конденсаторов...
при сопротивлении цепи 0,1 Ома - и напряжении разряда 30 вольт - он около 300 Ампер ( в реальности всё несколько меньше - не происходит полного разряда конденсатора и сопротивление реальной цепи тоже выше - окислы, неплотный контакт с деталями, сопротивление проводов и тп )- подойдут симисторы типа ВТA http://www.chipdip.ru/product/bta216b-800b/ на радиаторах - или нечто аналогичное..... реально ток около 100 ампер - практически любые подходят ...... и без радиаторов... реальное сопротивление цепи не менее 0,5 Ома ..... наши "совковые" несколько дороже......
питать симистор, "открывающий" разряд на электрод, лучше от батарейки АА на 1,5 вольта - нет опасности пробоя управляющего электрода из-за скачка напряжения - и открывается резче - разряд "полнее".... а тиристор "отключения конденсаторов" можно питать на закрытие от основного трансформатора - но не более 5 вольт на управляющий электрод.

http://www.youtube.com/watch?v=omEu-24ZjLc&feature=youtu.be

фото

Спасибо всем, хорошая тема, люблю самоделки. Вот несколько ссылок где можно приобрести электроды, кондёры, вольтметры и всё по божеским ценам, правда это ебей. http://www.ebay.com/itm/190503242044?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1438.l2649  http://www.ebay.com/itm/400527125476?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1438.l2649  http://www.ebay.com/itm/271267929892?var=570183182134&ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1439.l2649 вольтметр(его правда нужно ставить с выключателем, а то ему будет кирдык)

Bigrabbit,
добрый день.А Вы не могли бы нарисовать схему такой   педальки? Буду очень  благодарен

Завтра постараюсь не забыть, нарисовать и выложить - сегодня у тёщи ДР - некогда

Ювелирный форум казакстана
Тема:контактная сварка.
http://jewellery.pav-v.kz/index.php?showtopic=32

2300001599901,
у нас здесь всё это в теме "делаем ПУК сами" обсосано и разжёвано …….. и без таких детских идей, как на казахстанском форуме …….

Есть потребность и желание сделать новый ПУК, продвинутый и модный
На микроконтроллере, с задержкой как у самых продвинутых пуков. Задержка микроконтроллеров позволяет сделать это до микросекунд и решается одной строкой в программе....Но это детали... Просто вечерами в качестве хобби изучаю язык программирования микроконтроллеров , хоть и знания начальные в этом вопросе, но решение кода для контроллера уже видится.
Посмотрел видео продвинутых девайсов, чем продвинутей тем больше настроек, в основном это выражается навороченным меню, а по факту имеем три основных параметра.
Мощность  - Мощность = ток + напряжение
длинна импульса - длинна в миллисекундах
форма импульса - видится мне в емкости конденсатора, могу ошибаться, но по другому вроде ни как ?
Чем больше емкость тем ровнее импульс примерно как  "П", если меньше  то уже получится как  "Л" наоборот примерно...
Возможно весной следующего года чего нить рожу

Илья,
В добрый путь.Будем ждать результатов

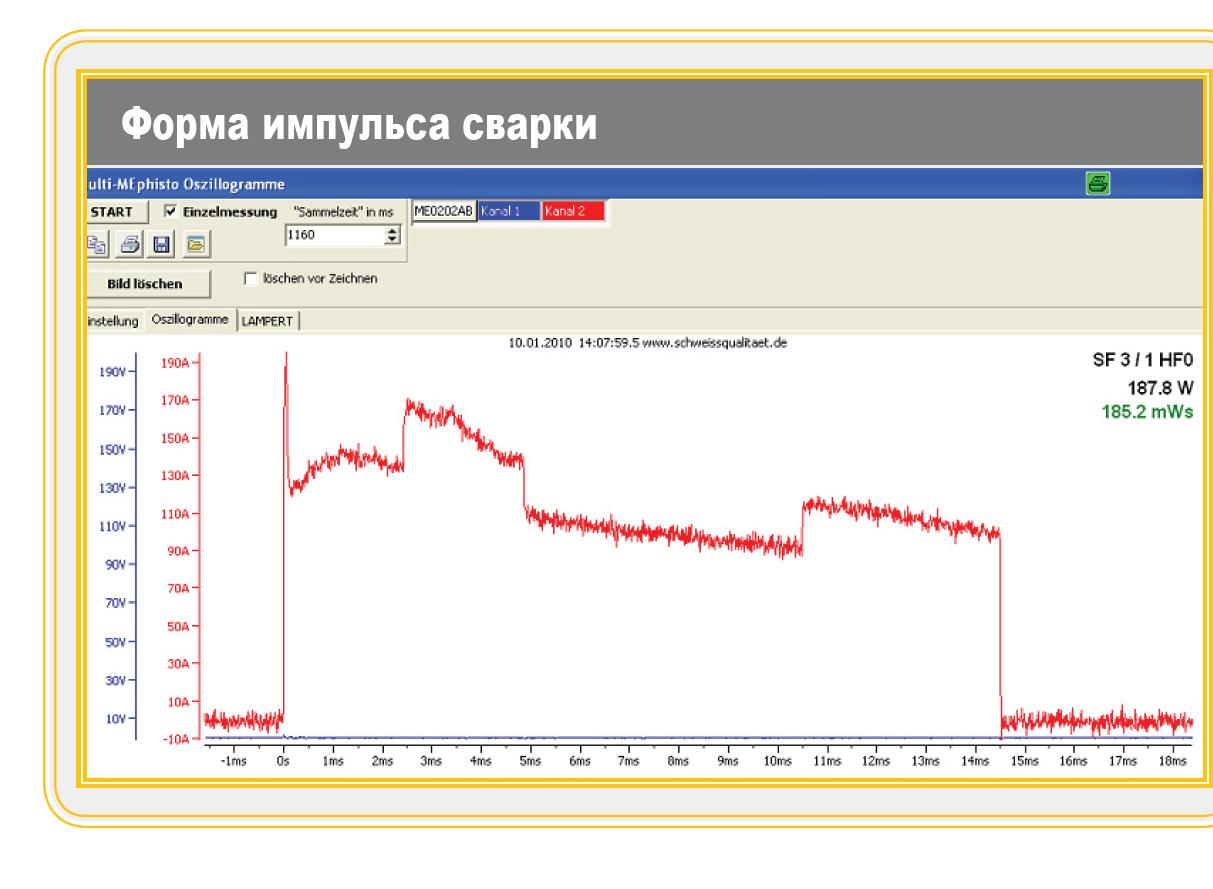

В PUKе и Фазере в режиме Стандарт форма импульса выглядет примерно так:

Для сварки проблемных металлов типа серебра,палладиевых сплавов применяется спецрежим (в настройках в PUKе  ВЧ-импульс  или импульс высокой частоты). В Фазере называется импульс с  ВЧ-перекрытием.

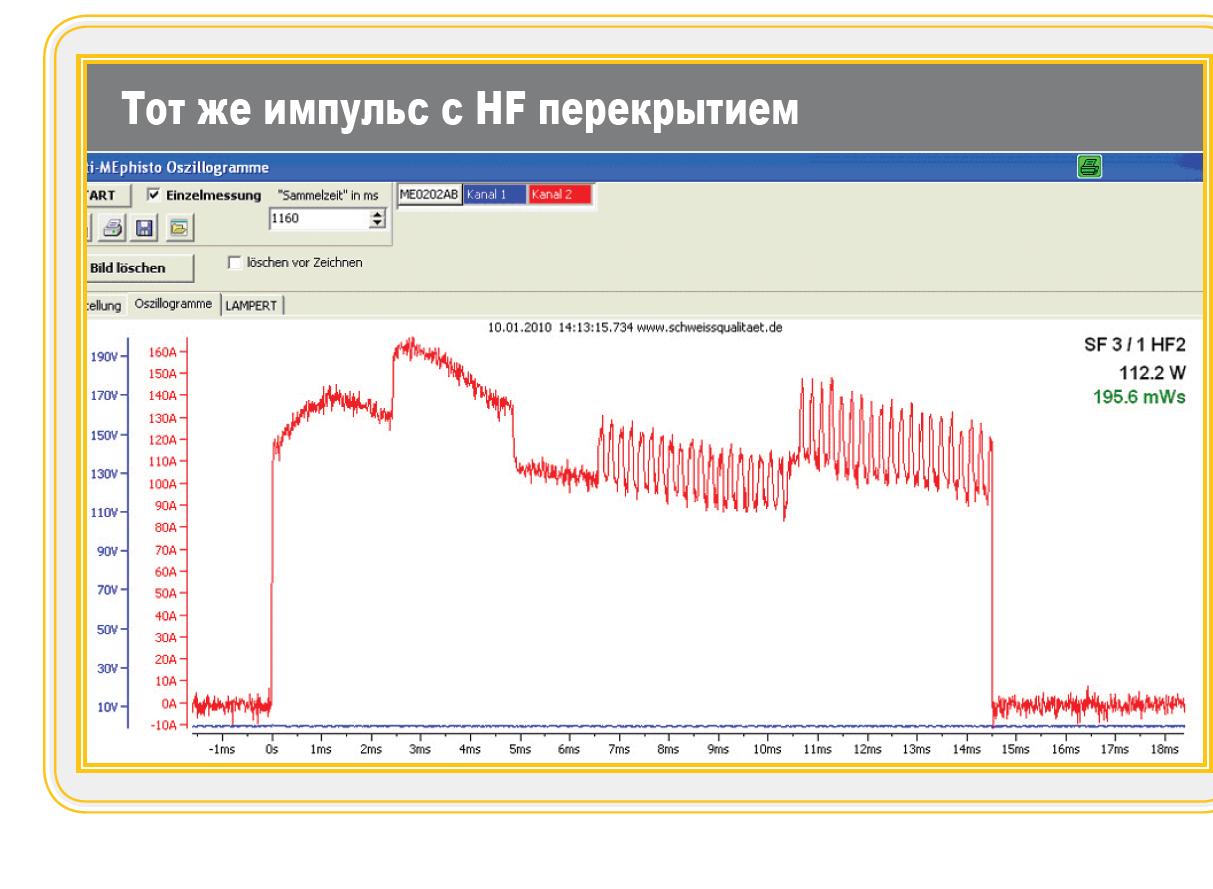

Для этого режима смоделирована специальная форма импульса:

Качество энергии сварки – форма импульса и ВЧ-перекрытие.
Благодаря новой улучшенной технологии формирования импульса можно ступенчато изменять последовательность подачи сварочного импульса с минимальным шагом в одну миллисекунду. Таким образом можно регулировать мощность сварки, то есть, плавно уменьшать до уровня угасания, или резко увеличивать или уменьшать через установленные ступени во время действия заданной продолжительности импульса.
Высокочастотное перекрытие сварочных импульсов работает как микровибрация. Аналогично технологии нанесения зуботехнического гипса на вибростолике, это высокочастотное перекрытие обеспечивает более высокую плотность в месте сварки и более гладкую свариваемую поверхность, повышая, таким образом, качество сварки.
Результат: Комбинация отдельно модулированной формы импульса с высокочастотными перекрывающимися вибрациями обеспечивает мягкую сварку в соответствии со особыми требованиями для каждого типа сплава. Энергия сварки больше не бьет резко в материал сплава, а подается в строго выверенном режиме. Теперь можно легко сваривать ( даже начинающим пользователям) такие критические сплавы как палладиево-серебряный сплав, кобальтохромовый сплав (в зависимости от содержания углерода) и другие эвтектические сплавы. Можно легко избежать образования трещин затвердевания (микротрещины) внутри точек сварки. Вместе с этим достигается даже лучшее проникание сварочной энергии внутрь сплава.
Инновации для безупречной организации рабочего процесса

2300001599901,
Спасибо за информацию!
Нужно будет изучить тему как получить такой импульс.
Вчера пробовал написать участок кода программы задержки импульса регулируемый переменным резистором от 1 mS  до 20mS с выводом на дисплей, получилось нормально. Думаю такой задержки хватит.

Добрый день, коллеги.
Илья, такие импульсы можно програмным путем получить.
Это всего лишь пачка импульсов длительностью, положим 0.5 мсек.
Думаю буржуи от аналоговых схем давно отошли.
Программно все реализуется.
ЗЫ
Посмотри на сигнал, он весь в выбросах микроимпульсов, в зубчиках.

ВЧ-импульс даёт эффект в сочетании c хорошей длительностью импульса (в среднем 18 ms) для серебряных сплавов. Смотрим 2 график.( для увеличения- нажать на картинку).
ВЧ-импульс в какой-то степени улучшает структуру сварочной зоны серебра ,но всё-равно не придаёт такую прочность, как пайка  серебр. припоем.

Не знаю, графики странные. Там напряжение импульса почти 190 вольт, а в характеристиках на аппараты пишут примерно 40 вольт. Да и выложат ли что либо правильное производители ?, вряд ли они будут делится наработками. Скорее для обывателя все эти фичи что бы мозг разогреть.
Да и токи посмотрите, чтобы такой ток получился нужно сварочные кабели подводить  да и не пропустит вольфрам в 1 мм через себя такой ток.

romelo3 варит без хитрых импульсов и серебро проваривается и не трещит. Просто опыт и настройки.
Единственное добавить контроллер чтобы результаты были стабильны, и не зависели от фазы луны

А вы спросите у romelo3 сваренное серебр.кольцо  серебр. присадкой, как ведёт себя при раскатке и растяжке- естественно  трещит по шву.
Здесь главное-придать оригинальные свойства металлу, т. е. пластичность шву.

Илья,
Добрый вечер!  Извините подскажите пожалуйста в каком посте схема импульсника (долго грузиться страница-искать замучился)ЗАРАНЕЕ БЛАГОДАРЮ!

svyat74,
кто пробовал - разговаривать и писать уже не в состоянии
в шокере напряжение - десятки киловольт - ток - несколько миллиампер в лучшем случае…
в сварке - напряжение до 50 вольт - ток - десятки и сотни ампер….
