Dwarf,
В магазине "Все для сварки" взял электрод вольфрамовый 12см гдето в длину и 1мм толщиной. Непроверял но говорили сгорит как вольфрам в лампочке. Трансформатор от телевизора старого, 2 катушки на ш образных сердечниках железных весом 3 кг. Проволку взял медную 1,4мм сверху ткань, но все по 150 грн кг, 40 метров завесило 600 грам на 90 грн.

ФОТО В студию плиз все просим!!!!!

talantin,
Вот мой транс, 3 витка и вольт пошол. Намотал 150 витков с 15 витками интервала, примерно через каждые 5 вольт (5,12, 18, 24,30, 35 ... 55)
Если можна подробнее рисунки , фото, описания рабочего сварочника, уменя есть представление, но мнение точное еще не прояснилось как делать дальше? Особенно автоматику (педаль надо? сколько кондеров и емкость их, может переключатель на разное кол=во кондеров,особые непонятки с пистолетом, и газом с него)

Да мощный транс, а если поменьше?

слушай транс ТСА2701?

Сделайте пожалуйста фотографии узлов сопряжения вольфрамового электрода и подачи аргона. Единственное место которое мне непонятно, а так все по частям готовое лежит для сборки.Возможно есть недорогой вариант зводского исполнения? Даже балон есть с редуктором и шлангами на 10 литрв.

Конденсаторы лучше брать не мощные, а много и с меньшей ёмкостью, смысл в том, что конденсатор с большой ёмкостью очень долго отдаёт разряд, например штук 30 - 40 по 100 Mf. И педаль (кнопка) помоему должна стоять на управление разрядом, но конечно через теристер. Для контроля зарядки конденсаторов можно использовать мощную лампу, например от фары грузовика на 24V, включённую последовательно в цепь заряда конденсаторов, лампа загорелась - конденсаторы полностью зарядились.
Так же лампа будет защищать блок питания он к.з., хотя оно ему по барабану, он же у вас не импульсный. Управление мощностью разряда регулируется только за счёт изменения напряжения на конденсаторах.

ias103, выложите пожалуйста прошивку от atmega, хочу посмотреть что же она там делает, и сама  по себе она управлять не может, у неё нет силовых выходов.

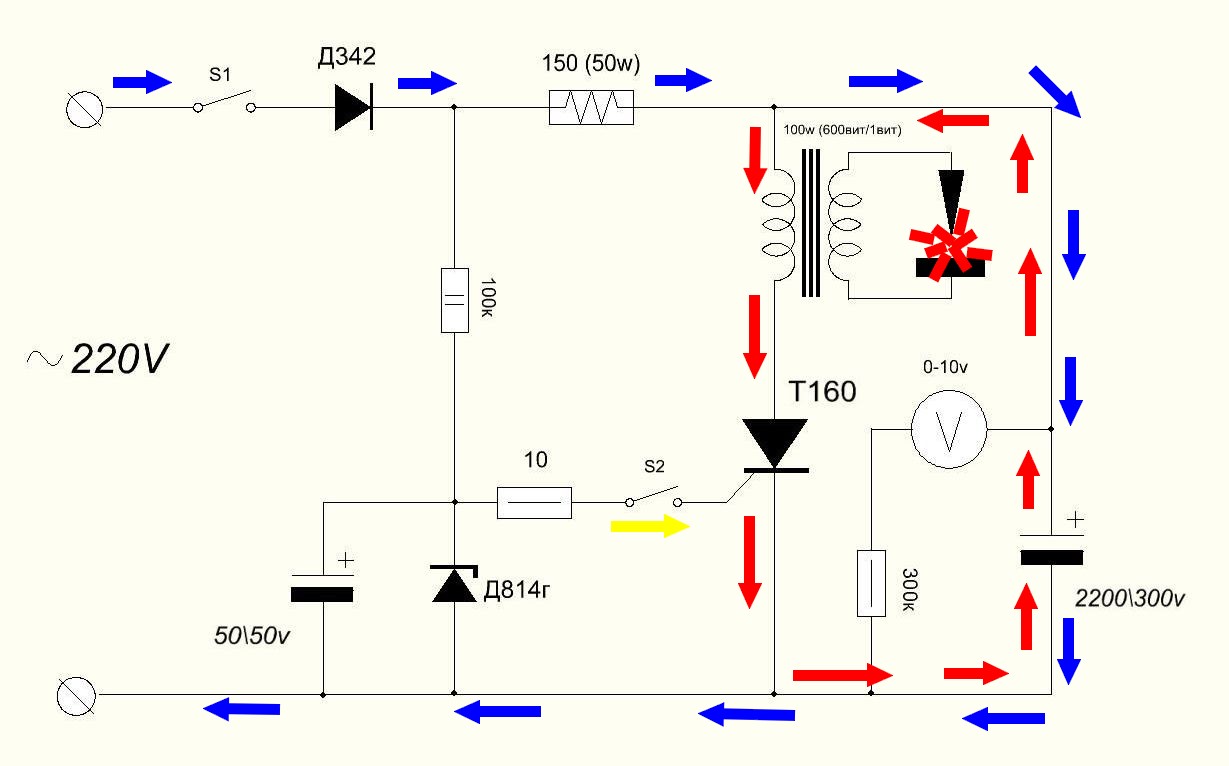

Вчера попробывал заводскую китайскую сварку. там дуга в плотную прикосатся не надо, если прикоснулся и нажал педаль нечего не происходит! а на растоянии1 милима озникает дуга, правдо приварить не получилось метал плавит но не сваривает. получается это инверторная сварка? если после кондеров через тиристор мощьный подать на транс от микраволновки с перемотанной вторичкой.......... получится?

Чето я не понял... ЭТОТ аппарат для сварки какихто пластин? нужна прихватка для трудных изделий или изделий с камнями... везде на видео... взял руками допустим кольцо. подцепил кркодильчик прижал к кольцу маленькую детальку , поднес к электроду ..псык и прихватилось. ваш аппарат так работает? паяят не косяясь деталек, дугой? или контактно тобиш разядом

В этом аппарате схема выше тоже дуга или прикосновение тобиш тупо разряд кондера?

Вот сделал наброски, буду воплощать в действие. Принцип действия такой:

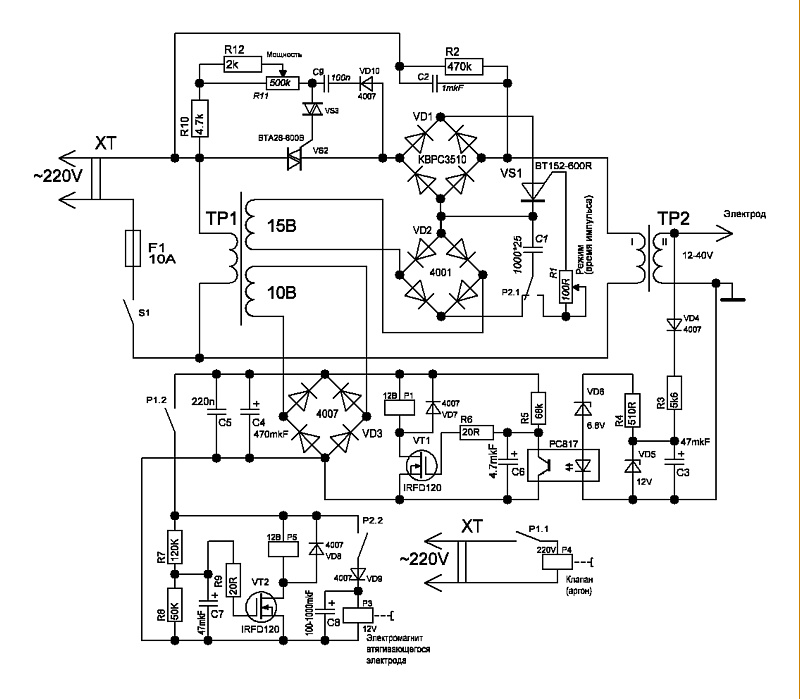

Через R2 и C2 на трансформ. Т2 поступает небольшой величины напряжения и маленького тока, на втор. обмотке будет напряжение, которое через цепочку стабилитронов будет открыта  оптопара, которая шунтирует С8 и транзистор VT1 закрыт. Как только преподносятся деталь с крокодилом к электроду, напряжение на втор. обмотке падает, в свою очередь закрывается оптопара, конденсатор С8 заряжается и транзистор VT1 открывается, и за ним подается напряжение реле Р1, которая своими контактами даст добро на включение клапана подачи аргона (Р1.1), а также цепь задержки (Р1.2), которая с задержкой времени (подбором С7), например около 2-4 секунды, откроет транзистор, в свою очередь и реле Р2. Это реле замкнет контакт Р2.1 и подаст импульс, а так же контакт Р2.2, которая с очень небольшим временем задержки (подбором С8) включится ел. магнит, который втянет электрод. Потенциометр R11 регулирует мощность импульса.

Забыл про VS3, это динистор DB3.

Илья,
вот попался вариант тож интересный
http://www.freeseller.ru/umelec/svarka/1195-apparat-dlja-tochechnojj-mikrosvarki-svoimi-rukami.html

Доброе время суток!

"Сами мы в электротехнике дубовые    ",но по роду занятий очень нуждаюсь в PUK сварке!
Несколько тыш долларов в кармане  не случилось   , отсюда вопрос:
  Кто из знающих людей мог бы взяться изготовить для меня, сие чудо враждебной техники    ?
Если есть такие прошу связаться со мной (vitaliy_inform@mail.ru), для обсуждения условий.
Интересует сам блок! ,мелкоскоп, стойки, балоны и т.д. приобрету и доделаю сам,чтоб голову людям не морочить...

Спасибо.
С Уважением.

12

Блин чего-то на цетировал, как удалить?

Удалить не сможешь. Можешь изменить.
Уже сделал печатку и допаиваю, потом напишу результаты.

Приветствую Silver89 !Как дела,допаяли плату? Очень интересно как всё заработало !!

В общем так.
Собрал я плату,пока только его и настраивал. Так как транса на руках нет, то отладочные работы делал на лампе накаливания мощностью где-то 20 Вт, так как на мощных лампах за время импульса не успевает накалиться нить. Во время отладки были заменены некоторые номиналы, но лучше подгонять на готовой конструкции: С1 заменил на 470 мкФ, оказалось что у тиристора маленький потребляемый ток; С7 заменил на 22 мкФ, это вышло где-то 2 сек. задержки, как только приставляя деталь к электроду сразу включается клапан аргона и через 2 сек. срабатывает импульс а за ним сразу оттягивается электрод. Потом как будет транс и клапан нужно будет все это дело прогнать и подобрать С8.
Заметил ошибку в схеме, на реле ошибочно написал Р5 заместо Р2.
Когда будет готова конструкция нужно будет поиграться с номиналами переменных резисторов.
В общем, результатами доволен.
Кому надо, печатка во вложении, зеркалить не нужно.
