Катушка, "упрятанная" в кожух. В дополнительной фиксации не нуждается, так как и без того входит достаточно туго.

То же, но с электрододержателем (впоследствии между утолщением и катушкой устанавливается слабенькая пружинка диаметром 6,5..7 мм для возврата электрода после отскока).

Ну и финишный этап - установка сопла с электродом. (электрод, естественно, надобно заточить, а не так как здесь).

Ну и еще один момент: Все три провода (силовой и те, что идут на катушку) удалось разместить внутри шланга подачи аргона с внутренним диаметром 10 мм. Соединяется он с "ручкой" посредством нехитрого штуцера, вклеенного в отверстие в задней крышке. К преимуществам такого расположения можно отнести отсутствие "соплей" (все-таки эстетика - вещь немаловажная) и тот факт, что газ, обдувая силовой провод, слегка его охлаждает (а греется он при длительной работе весьма заметно). К сожалению, фотографии полностью собранной конструкции у меня не сохранилось, но если будет необходимость - сделаю. Также если кому-нибудь понадобятся чертежи - обязательно вышлю.
  Что касается принципиальной схемы устройства, здесь несколько сложнее - регулировка тока, длительности импульса, его формы и момент отскока электрода осуществляется на МК  ATMega8, что создает определенные трудности для изготовления. Однако если желающие будут - схемой и прошивкой поделюсь.

ias103
ОГРОМНЕЙШЕЕ человеческое спасобо!!!!! А то я уже мозг сломал. Какое подробное описание.

Желающий уже есть, да и другие, думаю, не откажутся.
Ещё раз СПАСИБО!!!

МК ATMega8. посмотрел что это такое. Цифровой манометр. Сложновато, но будем разбираться.

Огромнейшее пожалуйста! Тем более, что собирая "девайс" я сам стартовал с информации, прочитанной здесь, за что, в свою очередь, хочу поблагодарить общественность. Чертежи и схемы вложу завтра утром, как только доберусь до рабочего компьютера. Ну а над альтернативой программируемой микросхемы обещаю подумать. Тогда не будет необходимости искать того, кто ее "пошьет".

ias103, Еще бы хотелось узнать о количестве витков на соленоиде,кстати а разве ток разряда проходит не через катушку саленоида?

  Количество витков - около 250. Проще про слоям считать (их, как уже было сказано, 5). А сварочный ток через соленоид не идет, потому как это огромные потери, уходящие на пустой разогрев катушки.

ias103, А схемку скинете?

Обязательно скину. Просто никак не могу добраться к компьютеру на работе, где все это хранится.

ias103 Ждём с нетерпением продолжения!!!

Я в электроники новичок. Помогите разобраться. Почитал эту тему, конечно много хороших идей, но хотелось до толкать свою. Года 2 назад я пытался собрать ПУК, но забросил из-за недостатка знаний и практики.
Мысли по схемам ПУК такие:
1. Взять источник питания, здесь уже описали как его делать и где взять. Можно целиком взять схему Ильи из 2 сообщения этой темы, но вместо конденсатора использовать схему управления длительностью импульса(которую я никак не могу наладить, надеюсь кто-нибудь поможет). Основа этой схемы таймер на базе LM555. Таймер через оптопару замыкает тиристорный ключ происходит разряд. Я делал плату, но по глупости расположил на ней силовые элементы схемы и у меня после нескольких экспериментов испарились дорожки. Нет у меня знакомого радиолюбителя так бы уже что-нибудь придумал.

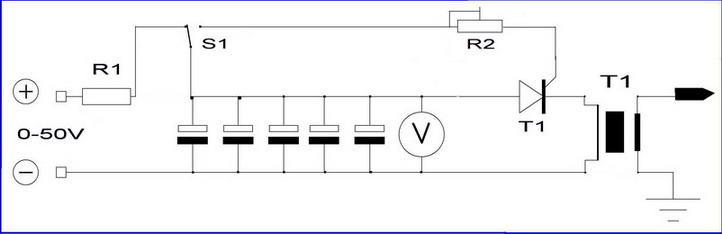

2. Той же самой схемой регулировать не длительность импульса, а время заряда конденсатора. Здесь звучала идея взять 5 конденсаторов по 2000 mkF и по очереди подключать их, тем самым увеличивая мощность импульса  Наверное можно взять один например на 20000mkF и регулировать время заряда. Люди помогите из этого развить что-то работающие. Могу предоставить свою неудачную схему управления.

Помогите починить сварку
У меня вот такая
http://www.jmo.ru/catalog/catalog_id=1405.html
На вид, самодельная какая-то. Работала хорошо, но в какой-то момент начались фокусы.
Ставишь изделие, нажимаешь на педаль - ничего не просходит, потом еще так же несколько раз, а потом бывает прихватит, а бывает такой взрыв, что просто дырка остается. Как будто заряд где-то копился.
Причем, раньше на дисплее для работы достаточно было выставить значение 7-10,  а теперь 40 и то не всегда срабатывает. Уж какие там единицы измерения - не знаю...

Я ее относила "посмотреть", проверили тестером основное, ничего ен нашли, но проблемы еще и в том, что я за границей, а элементы и обозначения там все российские, прихоится доагадываться что это.

Может, кто-то сделал сам, подскажет, что бы это могло быть?

НАпиши все наминалы деталей плиз для прихватки , думаю всем интересно будет!

И фото самой машинки без корпуса плиз, ато каккаято не договоренность чуствуется,

Плиз выложите фото своих агрегатов и как вы прихватываете детали на ювелирке

Илья,
Вопрос такой:
Какие вольты чаще всего используются?. Наврятли 3 или 6 вольт применимы при сварке, думаю в раёне 30-50 вольт, чтоб меньше отводов делать? Диоды взял на 20 ампер с ал. радиатором., думаю подойдут.
А если взять стандартную аргоновую горелку (правда она 230 грн стоит) и ее приспособить под стержень?
Вольфрам без аргона моментально выгорает на кислороде, выделяя белый дым, нужен аргон обезательно так сказал аргонщик. Хоть и электрод вольфрама 1мм стоит 10 грн но зачем его постоянно покупать и точить, если можна на постоянную продувку поставить аргон.

Начнём с того что есть контактная (точечная) сварка, где между свариваемыми деталями создаётся сжатие.
А есть искродуговая, где электрод отскакивает и дуга зажигается. Это две большие разницы, хотя в обоих случаях и используются сходные схемы формирования импульса тока, напряжения и токи в обоих случаях разные.
Вольфрам (настоящий) на воздухе не выгорает. Существуют электроды для обычной пром. электросварки. Обычным "держаком" сварочным.
А то зелье что на воздухе даёт белый дым и зелёный пепел, ГЫ!
Короче говоря спиральки в мощных лампочках уже много лет из вольфрама не делают.

дайте фото трансформаторов плиз
