► NS CNC - новые станки для ювелирного моделирования - 3 , Все о станках NS CNC, фото восковок и готовых изделий выполненых на этих станках
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#1
6 / 22
Добавлено: 04.05.2012 00:48:31
Уважаемые участники Форума!

Позвольте мне начать третью тему о наших станках. Радует, что тема становится все более информативной, интересной и посещаемой. В ней все больше и больше замечательных работ, выполненых на этих станках, выдающимися мастерами мироваго уровня. Надеюсь, что по мере роста популярности станков в новой теме будет появляться и больше новых участников, новых уникальных моделей. Кроме того, хочу отметить, что эта тема, как и сам Форум становится все более популярным и в нерусско-говорящем ювелирном мире.

Для начала выставляю одну из последних законченных работ нашего уважаемого Раймса. Как ни станно, но конечное изделие выглядит лучше рендера.

Наилучшие пожелания

Dmitri (в миру Дмитрий Зверев)





Развернуть ⇓
Изменено: Dmitri - 04.05.2012 00:52:14
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#601
1 / 0
Добавлено: 05.08.2012 03:40:15

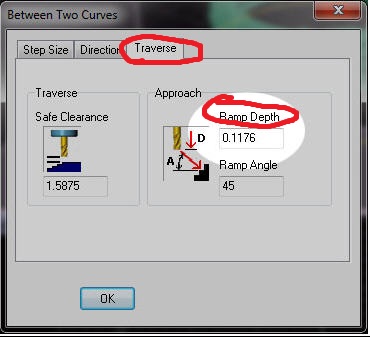

Это предназначено для этого.  Параметра угла в шаге по кругу нет. Логика алгоритма другая.  Не делал "лабораторию" где начинается погрешность, в множестве вариаций установок версий это "плавало", на той с которой работаем "Мы"  на диаметры от стандартных колец до браслетов назначенный шаг выполняется по локальности векторов почти точно. В малых диаметрах, 1-5 мм, сбой,- в место .02, на пример, ставим даже 0.5   . Не зря швед название дал Мад.
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#602
1 / 0
Добавлено: 05.08.2012 03:54:51

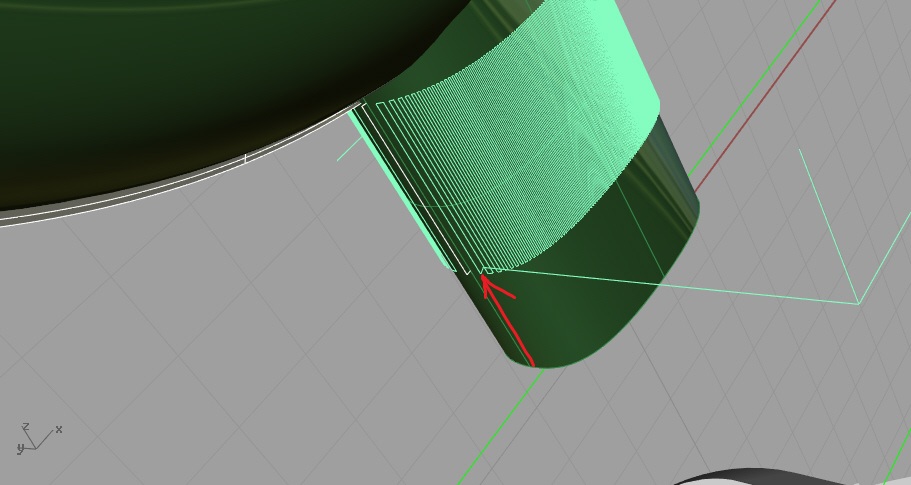

то самое место.  Тут несоответствие с цифрами из за разной толерантности Райно и МК. У Райно 0.001  у МК 0.01
Изменено: Raims - 05.08.2012 04:03:14
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
RP-design
Пользователь
Регистрация: 28.06.2005
Откуда: Москва

Сообщений: 2244
В друзьях у: 12
Голосов: 426 / 102
#603
0 / 1
Добавлено: 05.08.2012 10:18:21
Цитата
kyznes,


Мне тут уже тыкали носом что модела больше 50 метров не воспринимает... что-то человек в личке предпочел остаться в тишине.

А я загружаю в моделу и 500 метров легко!

У каждого свой клиент и свои цены.

Что тут таить. Этим человеком был я. Я бы продолжил дискуссию. Но не стал. Один мой друг попросил меня об этом.
Но свою позицию я не таю. Лично мне, вы неприятны именно свои трепом. А на деле выходят приличные цены и непонятные параметры реза. Продолжайте дальше загружать хоть 1 Гб на словах.  :)
Вы говорите одно, но на деле получается совсем иное. Что по ценам, что по времени.
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#604
0 / 0
Добавлено: 05.08.2012 11:21:15
Raims,

Можете ли вы сделать следующее.
Обработать цилиндр диаметром 20мм на поворотной оси, с шагом 0,2.
Показать управляющий файл под Mach, можно не весь.
Половину к примеру.
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
fiodorov
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 419
В друзьях у: 7
Голосов: 101 / 17
#605
0 / 0
Добавлено: 05.08.2012 11:42:39
RP-design,
Все, меня расстреляли .... трепло, врун и выдумщик. worthy
Совершенно согласен со всеми Вашими словами.
Придется продать станок.... ой нет, у меня же его нету, я все это выдумал, чтоб вписаться в касту фрезеровщиков.
Пойду утоплюсь.  :bye:
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#606
0 / 0
Добавлено: 05.08.2012 11:59:49
kyznes,
я тебе уже говорил, не будет для тебя здесь никаких уроков. Программа стоит немалые деньги, работа Раймаса стоит еще большие деньги. Любая информация по МадКаму ТОЛЬКО ДЛЯ ПОЛЬЗОВАТЕЛЕЙ NSCNC ! Халявы не будет.
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#607
0 / 0
Добавлено: 05.08.2012 13:45:02
Цитата
Raims,

Можете ли вы сделать следующее.
Обработать цилиндр диаметром 20мм на поворотной оси, с шагом 0,2.
Показать управляющий файл под Mach, можно не весь.
Половину к примеру.


Если вдруг кто чего не понял,
То точить ничего не нужно.
Я прошу создать траекторию в программе.
И показать управляющий файл.
Изменено: kyznes - 05.08.2012 13:46:09
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#608
0 / 0
Добавлено: 05.08.2012 14:28:58
fiodorov,

Вы можете сделать то что я прошу.?
Это займет времени , пять минут и даже меньше.
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#609
1 / 0
Добавлено: 05.08.2012 15:44:07
Тем каму интересно почему МК  "непослушен" к заданным шагам по кругу, не могу  объяснить, еще раз напомню, это КрейзиКам. В отдельном проекте он будет "слушаться", в другом нет, ситуации и составляющие разные.  "здравомыслящие" программисты с трудом врубается в логику алгоритмов МК. Остаётся один подход у пользователя, быть гибче и воспринимать это как "особенность", чувство какой шаг ставить в разных ситуациях с временем появится. А в начале советую ставить 2.0 или 3.0, для быстрой проверки правильности подхода к делу.  И не забиваете излишне себе головы Почему. Просто пользуйтесь, совершенного в этом мире нет, и славно, не скучно.
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#610
1 / 0
Добавлено: 05.08.2012 15:58:40
На примере шайбы в 20 мм с шагом 0.2 вы получите результат  0.4  , но с  "настоящим" кольцом он может быть уже 0.2  .   Это крейзи, - плоская поверхность и выпуклое ..., сурфейс, полисурфейс.  В общем, я не зацикливаюсь на этом, просто достаточно знать что это так.
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#611
0 / 0
Добавлено: 06.08.2012 02:35:55
Цитата
......а зачем же какашку в бумажку заворачивать? показали бы, чего там нехорошего....я бы не возражал и против сравнения с хорошим...мне бы этого даже бы хотелось....поговорить об Этом

Тут дело вот в чем,
Программу для обработки цилиндра на поворотной оси, я пишу сам без проблем,
без какой либо CAM.
Эту программу можно считать эталоном.
Если сравнить то что выдает MAD CAM  с эталоном, то разница впечатляет.
С этим можно бороться и что делать понятно,
вопрос стоит ли
для меня пока открыт.
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Kosmopolitus
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5
#612
1 / 0
Добавлено: 06.08.2012 03:53:28
По всей видимости Мадкам ориентируется на минимально возможный диаметр заготовки ( здесь 8мм). Затем, из этого диаметра вычисляется длина, которая  делится на заданный шаг ( 0,016мм), в результате чего  получается количество шагов за один поворот. Затем 360 градусов делится на количество этих шагов, где получается угол, который программа будет сохранять фиксированным на всём протяжении этого прохода. А значит, всё что больше начального диаметра (в примере 8мм), будет с большим шагом, пропорционально этому углу. Логика вполне понятна и ясна...

Изменено: Kosmopolitus - 06.08.2012 05:04:03
Feci quod potui faciant meliora potentes
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#613
1 / 0
Добавлено: 06.08.2012 10:17:38
Kosmopolitus,   браво!! очень очень близко попал. Да все там близко к эталонам.  Я же говорил что только программистам это выглядит странным, такой подход. Кузнец решает, бароца ли с МК.  Мои советы не нужны, нужны ответы четкие, как там прописана программулька.  Тогда он осчастливит всех с КуцнецСАМ.  Ну, если предложил быть соавтором, РайКузСАМ, довольно соблазнительно. Но, не дотянуться мне до светлости его головы, радовал бы меня с претензиями что все ни так чего-то излагаю.  *tssss*
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#614
0 / 0
Добавлено: 06.08.2012 10:42:07
Kosmopolitus,

Все это понятно, все уже давно разделил и умножил.
Не надо брать разные диаметры.
Возьмите один.
Цилиндр.
К примеру диаметром 20мм.
Измените шаг установленный по умолчанию, к примеру на 0,2.
Посмотрите, что у вас получится в управляющей программе.
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#615
0 / 0
Добавлено: 06.08.2012 10:50:23
... и посмотрите что получится с тем же диаметром не с шайбой а с  кольцом. И все станет понятно.
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#616
0 / 0
Добавлено: 06.08.2012 10:55:27
Raims,

А зачем мне кольцо?
Я  цилиндр, не могу обрабатывать правильно?
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#617
0 / 0
Добавлено: 06.08.2012 11:04:32
kyznes,

Код
А зачем мне кольцо?
Я цилиндр, не могу обрабатывать правильно?


Я не утверждаю что ты цилиндр или шайба , я верю что можешь правильно обрабатывать, ну может быть не с МК, но с эталоном точно можешь
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
Kosmopolitus
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5
#618
0 / 0
Добавлено: 07.08.2012 00:09:46
kyznes
Внимательнейшим образом рассмотрел ваше задание и пришёл к интересным выводам...
При разном диаметре, программа ориентируется на минимальный диаметр заготовки, а вот при равномерном диаметре, программа берёт минимальный диаметр из своей памяти. Путём несложных манипуляций, удалось установить, что этот диаметр равен 10мм. Именно в этом случае все настройки сохраняются верно, и при превышении диаметра, шаг увеличивается, что приводит к досадным погрешностям...
Спасибо за подсказку. Учтём-с...
Feci quod potui faciant meliora potentes
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#619
0 / 0
Добавлено: 07.08.2012 00:31:01


Обе окружности считались с шагом   0.2
Изменено: Raims - 07.08.2012 00:33:19
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
Kosmopolitus
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5
#620
0 / 0
Добавлено: 07.08.2012 00:43:53
Raims
Вы волшебник! Только вы выложили свою картинку, как меня осенило! Это ж просто МадКам какой то! Всё получилось! Беру свои слова обратно. я не прав...
Изменено: Kosmopolitus - 07.08.2012 00:47:58
Feci quod potui faciant meliora potentes
Offline
Профиль
Вверх
