анатон,
Слушаюсь Анатолий успокоится с люфтами!

Люфты выбраны!Успокоение наступило!

С ув.

А на счёт чем каретку двигать?
Хочется червячной подачей,но там такой изгибчик,что надо мудрить что то.
Может цепь велосипедная сгодится?

Вращать яйцо по кругу предлагаю с помощью поворотного столика.Есть к примеру индийские.С патроном даже уже.Причём диаметром 80.Вполне себе вещь с натяжечкой.Я её на рынке Москворецком в руках держал,но не купил по причине сильного люфта у всех четырёх экземпляров.Индусы одним словом.А переделывать его не очень хотелось,дорабатывать то есть

Можно конечно и со звёздочками заморочится как на роуз энджин.С защёлочкой.Но столик поворотный проще.
.....
Как качать по оси вращения яйцо я уже неоднократно предлагал.На примере токарника и цилиндра.
К оси вращения шпинделя(условно передней бабки)крепим рычаг ,который будет лежать другим концом на  эксцентрике,Который надет на ось винта подачи резца.Вращаем винт подачи-вращается эксцентрик,поднимая и опуская рычаг(пружина для опускания прилагается),рычаг качает яйцо.

Сдвиг фазы сложнее.Яйцо нельзя сдвигать относительно рельсы.А рельса прикручена к станине.Ну значит резец на каретке надо сдвигать.Значит надо каретку в виде супорта токарника  делать.Наверное так

Вобщем уверен что это всё будет работать.Осталось только придумать как каретку двигать.Может поможет кто нибудь идеей?Ау?Где все?Где варианты?
П.С.Лошадью не предлагать:)

И всё таки я бы её толкал червячной подачей .По примеру локомотива,толкающего вагоны сзади.

не, пружиной возвращать - это дерибас...для этого эксцентрик в паре с двузубой вилкой работает, типо как рожковый ключ, но с достаточно длинными рогами, чтобы эксцентрик между этими рогами без помех туда сюда драчежопился (какбэ)

можно червячной передачей, а можно парой конических шестерен, а можно винтом и ползуном, иле можно совместить

там будет проблема в передаточных числах: каждый оборот ведущей шестерни - это волна, сколько этих волн придется на четверть ведомой шестерни...немного, полагаю, даже если ведущая будет крохотная, а ведомая здоровенная

но, применяя конички, можно задать резцу тангенциальное резание и при разделке вдоль, и поперек яйца

а если сдвигать винтом и ползуном, то проще подобрать длину волны (меняя пару винт/гайка на пару с другим шагом)

вощем, есть варианты

чво там мудрить? яш нарисовал, где ползун, как эти проблемы решаются

bazzl,
 Теплее еещё чуть подумать .Надо проще.

Моск отказался понимать работу "вилки" и эксцентрика.
Даже боюсь спросить,так что ли?

И почему один оборот -это одна волна?Если поставить такой эксцентрик как на рисунке,то две.Если треугольный,то три.Квадрат-четыре...

И пружина не возвращает,она даёт постоянный натяг.Прижимает рычаг к эксцентрику.В роуз энджин свободно качающаяся "передняя бабка" с надетыми на неё шаблонами-эксцентриками тоже к щупу не просто так "прилипает"

Про вилку понял.Она работает только с круглым эксцентриком.
Я же предлагаю эксцентрики разной формы.Может,может это уже и не эксцентриком называется,а по другому,не в этом суть.Пусть будет "шаблон".Так вот в моём варианте можно менять шаг волны,амплитуду и саму функцию ,если хотите уравнение описывающие эту синусоиду.А в варианте вилки -всё гораздо прозаичнее.Жёсткие зависимости от остальных вращающихся частей  машинки.Я за свой метод.А вы как хотите.
С ув.

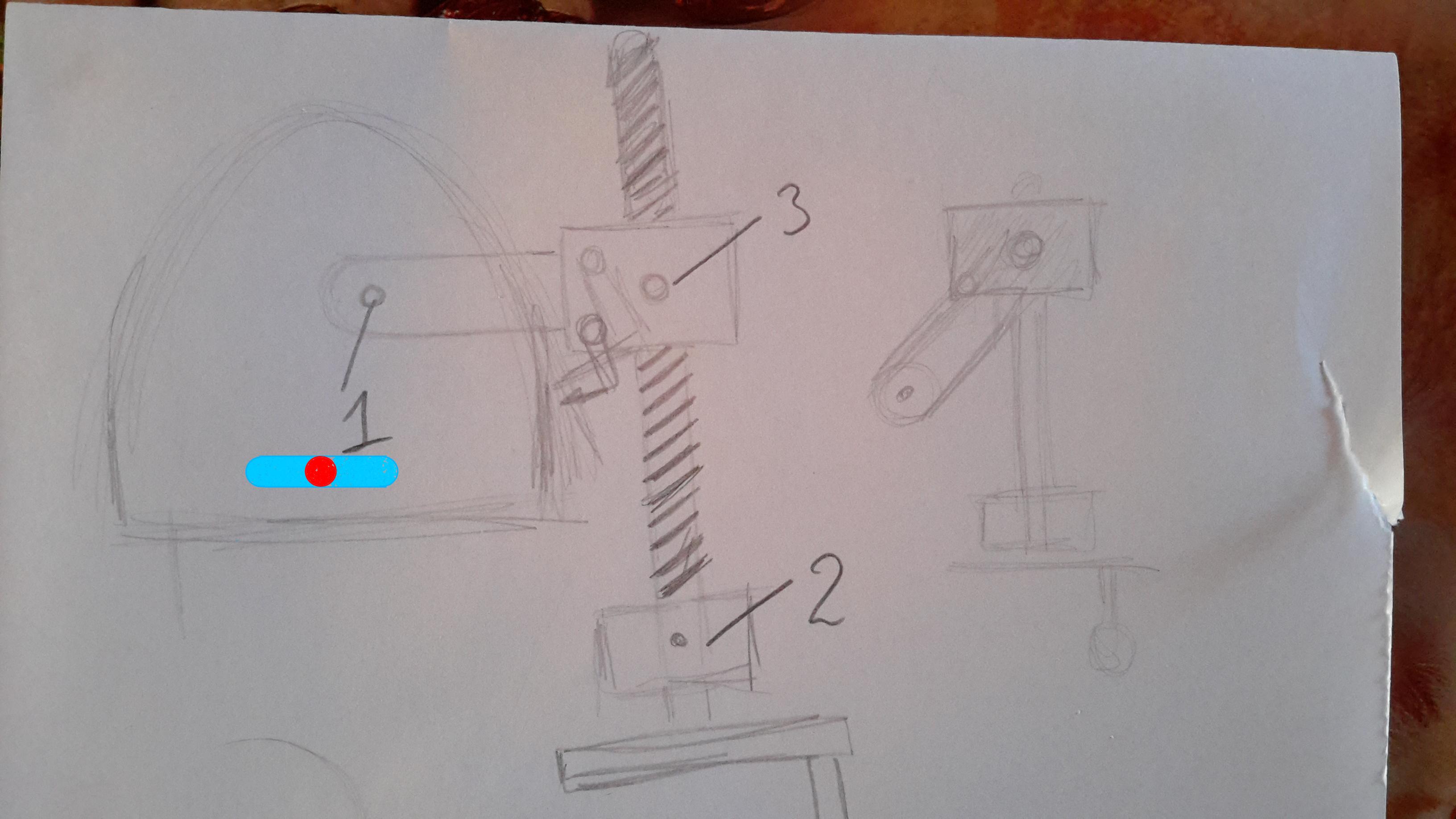

Мне больше всех эта схема нравиться, кроме резца-флюгера. Ось 1 в другом месте быть должна быть и  быть перемещаемой. А яйцо на 2 диаметра прекрасно раскладывается.

Вот так, примерно.

Да Михаил,Вы абсолютно правы.Это же схематично:)а ось действительно должна быть там где Вы и обозначили.В самом простом варианте я соберу станок для разделки яйца дня за два(при удачном стечении обстоятельств,а то ща за язык поймают,тут же каждое слово оговаривать надо:))или молчать в трубочку)
На суппорт токарника прикреплю поворотный столик-вот и готов подвод оси 1 в нужную точку.
Столик поворотный у меня с червяком выходящим наружу-есть куда зпкрепить шаблон-эксцентрик.
Вот уже и готово качание яйца по оси вращения.
На патрон токарника закрепим мини поворотный столик(о нем я уже писал)-вот и сдвиг яйца по оси.
Ну и на тот поворотный столик ,что на суппорте,(собственно и вращая его рукоять и будет приводится в движение резец)надо еще закрепить один суппорт(ну скажем от часового токарничка)-вот и сдвиг фазы и подвод резца.
Это самый простой и легко исполняемый вариант.Если заниматься гильоше серьезнее,то конечно захочется узлы упростить и усовершенствовать и сделать удобнее.Но этот вариант -это как бы станок без переделок.Потом снял детали и используй их в других станках.Ничего не испорчено,все как и было.
Тангенсальный поворот резца я не продумывал.Вот собрал бы когда(если бы была необходимость собрать),то уже глядя на станок может быть что то в голове и скумекалось бы.
Что касается флюгера-ну не совсем это флюгер.Это может быть и типа затвора мелкашки(резец должен досылаться каким либо рычагом).А ограничиваться либо контр шаблоном,либо полированным ограничитилем.И это исключительно если Вам принесут на гравировку яйцо императорского пингвина.А не две сферы полусферы.
С уважением.

Ничего досылаться не должно --резец должен быть жестким даже в случае, если он поворотный. Яйца делаются под станок, а не наоборот.
Подводить резец и сдвигать фазу не обязательно суппортами, есть более простые и компактные способы.
Ну и не представляю, как это сделать за 2 дня.

Вот такая схема на уме,складывая все идеи темы воедино.
Кстати подумалось что можно и стеклоподъёмник электрический приспособить.А что,тоже идея:)

Михаил,как говорится шамбдураля киргуду !
Пожалуй маханул я за два дня.Это роскошь два дня тратить!День!
Ну а если серьёзно,то да,для царапанья волны может и можно за два дня что то слепить,а для получения качественного реза придётся хорошо подумать и усердно потрудится.И не всё сразу и получится.

Что касается подводки резца.Я не знаю почему Вы отвергаете этот вариант.На всех видео,что роуз енджин,что с паркером резец закреплён на салазках.Которые заметьте ещё и не рычагом подаются вперёд,а от руки.И не фиксируются в конечной точке винтом,а удерживаются рукой.При этом есть два стопора.Полированый ограничитель и упорный винт.
