Михаил Ш,
посмотри фотки на первой странице, оцени рез alex xxx

мое предложение для яйца или сферы, старая добрая приспособа под романтическим названием сфероточка.  если надо могу сфоткать

вот пожалуйста , поворачиваем резец . раз сферу можем выточить, значит и гильош сможем на этой штуковине. т.е. яйцо делает поступательные движения , а поворотом резца делаем шаг вдоль сферы. рез, повернули на градус, рез, повернули на градус

  вот еще нехитрая приспособа для гравирования прямых линий резцом на цилиндре.

Кажись, что-то подобное на уделке видел, только помощнее, вроде. А изначально для чего эта штука была?

штуковина внутризаводского изготовления, предназначалась проверять качество пазов на валах. сверху вставляется щуп, зажимается, и сдвигается по направляющим подвижная часть, туда-сюда

Удивлён таким интересом к теме. В моей СОВКОВОЙ жизни обсуждалось не столько конструкция а как это реализовать где что спереть, достать .Все придумывали и рисовали сами.А уж запросить чертежи и в голову не приходило. Как можно что то делать если эскизы нарисовать не можешь.Придумывание было стилем жили.Пока не вижу что бы кто-то допер до главной фишки в конструкции станка.Ну а стоит ли его делать Миша Ш.пояснил с знанием дела. Я про то написал в самом начале темы.Похоже что следующее поколение будет обсуждать только где купить и сколько стоит.
.,

да нет. не все так плохо. все по прежнему, тысячи людей из подручных средств создают станки. вот ссылка на форум станочников. там и станки и технические решения.и много людей очень способных

http://www.chipmaker.ru/

Там тема по гильошированию тоже была. да и на этом форуме несколько раз поднималась.  Возможно, николай73 доведет начатое до рабочего экземпляра...

Спасибо, наверное, я под впечатлением того устройства, которое встретилось первым, столько металла на измерительном инструменте не видел.

 Мне интересен станок как что то новое, для меня неведомое. Будет ли у нас пользоваться продукция с гильошем,  возможно найдется пара желающих, а может и нет. Купил как то станок для алмазки, простаивает, сделал несколько образцов колечек в стиле " мокуме",  наши казахи шарахаются от них. К камням потихоньку начали привыкать,  про эмаль говорят  золото скрывает. Так что станок это скорее потешить себя любимого. За сборку скорее всего возьмусь, но когда еще не решил.  Хочется и все. Какой он будет тоже пока не ясно. Сначала хотел  разработать "универсал", но пообщавшись понял что лучше два-три для разных операций. Единственно что еще не решил, как пустить резец по искривление поверхности, поэтому и начал здесь разговор.

Что же касается остальных, откуда нам знать ,  сделали они чего или нет. Может уже нарезают да реализуют, а не рассказывают так это,  что бы в их нишу не лезли. .

посмотрел паспорт. приспособление для контроля смещения шпоночного паза. и 18 оправок с ним. понравилось ?

вот те на ! так я для кого фото сфероточки выкладывал? как раз там и идет резец по сферической поверхности.

самсон,
Да, Федя, хорошие у тебя штуковинки в загашниках, я это очень ценю.

да Миша, всякие узлы и приспособы то же ценю. только довести все до реального гильош. станка не удалось. был порыв и сошел на нет. нет во мне этой жилки станкостроителя. зато чужие путевые станки влет оценивал и покупал. нюх у меня на талантливых людей

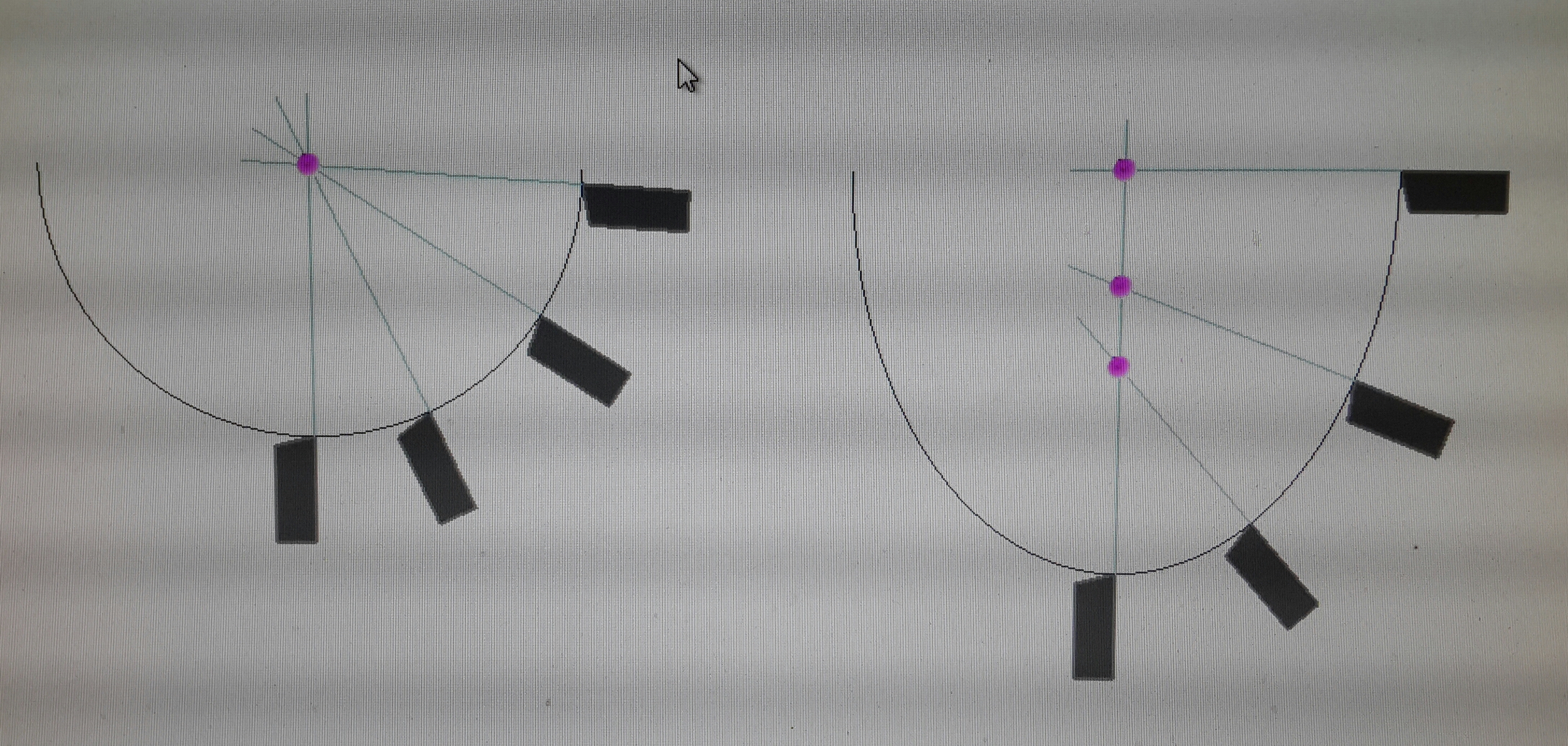

Сфера это слишком просто, а вот если взять параболоид все сразу усложняется. Что бы угол резца был постоянно к  гравировкой поверхности, придется постоянно менять положение резца в держателе.

korobtsov-alex,
не усложнится. резец то все равно рукой подавать. нет особой разницы на 1мм или на 5 мм его додавить. а сам принцип сфероточки задаст перемещение вдоль плоскости параболоида, просто расстояние от режущей кромки будет где то маленьким а где то побольше. но все должно стаботать. сам радиус поворота регулируемый, значит выставить оптимальный, удастся. я не настаиваю именно на таком техническом решении, но мне оно кажется вполне жизнеспособным

korobtsov-alex,
верхняя часть, на которой резец установлен , подвижна, поэтому положение резца в держателе менять не потребуется. сделать возвратную пружинку это да. а так угол изменил, поддавил рукой, сделал рез по кругу. чуть провернул по кругу и следующий рез. получается как бы крестовой столик на вращающемся основании

А зачем усложнять? Кто сказал, что курица параболы несет? Тупая половина яйца -- сфера, а острая разбивается на два круговых сегмента. Это мне знакомая курица рассказала.

самсон,
Рукой мы регулируемая глубину реза, а угол под которым он врезается в металл мы не меняем, его  определяет резцедержатель.
