Развернуть ⇓

uvrigel,
Толщина металла приблизительно 0,6-0,7 ну и разумеется изнутри проложена контрэмаль, чтобы снизить напряжение красной эмали, которая весьма капризна к линейным расширениям металла.

wlad888,
Да, шота она так напрягается...   А в чем ее каприз к расширениям?

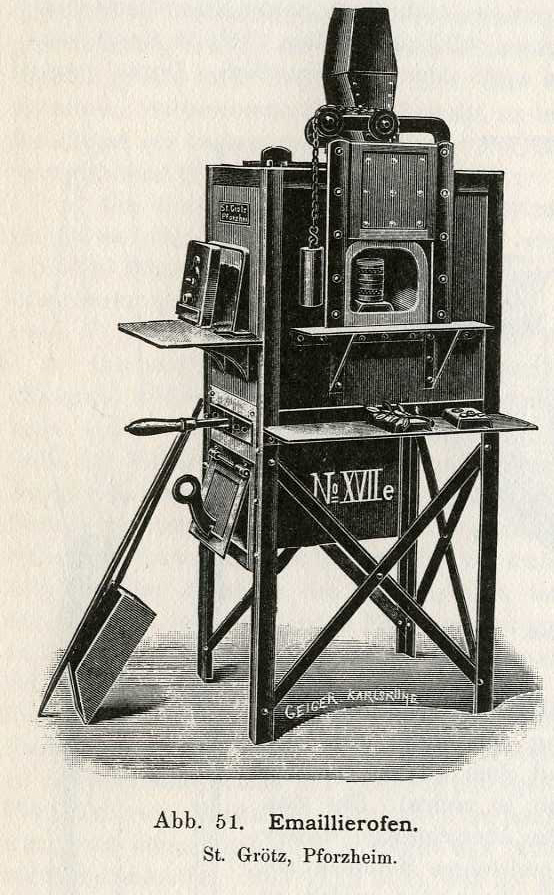

Печь для эмалирования 1901год

Во времена Фаберже

т.е. по вашей логике, если не обогащать верхний слой сплава, на нем не будет обогащенного слоя и рубиновая эмаль должна лечь хорошо, но так не получается, это могут подтвердить участники форума и это легко проверяется на практике

Вы говорите, что надо удалять обогащенный слой, т.к. для рубиновой эмали он непригоден. Я для эксперимента взял слиток чистого серебра, который приобрел в банке 999 пробы, раскатал и на него рубин лег прекрасно.

И вот теперь загадка: вы говорите, что надо убирать зачем-то обогащенный слой (при этом практика показывает отрицательный результат при таком подходе), но практика также показывает, что именно на высокопробное серебро (обогащённый слой) и ложится нормально рубин.

Вы не видите противоречия?

Николай,
не знаю, с чистотой серебра давно не работал. Но, в данном случае, как я понимаю, происходит какая то реакция расплавляющейся эмали с образующимся окислом на поверхности металла. Пробовал как то с фондоном, тоже по цвету хорошо и цвет более холодный, но была проблема положить обе эмали тонким и очень ровным слоем. Поэтому остановился на том, что проще для работы.

Печь с очень правильной дверкой.

В ролике, по ссылке, как раз об использовании защитной атмосферы и идет речь. Дубовое полешко мешает проникновению окислительной среды в камеру.
А печи на дровах я у грузин видел, на ютубе, некоторые мастера до сих пор по старинке эмали сами варят, и в своих работах используют.

Николай,
получается, что вы в своем последнем абзаце, сами же и ответили на свои же вопросы!
А по сему, вперед....
Вам не нужен обогащенный слой - так не обогащайте. Тогда его и удалять не нужно.
А если обогащенный слой нужен, тогда обогащайте и да будет вам счастье.
Вы же провели уже эксперименты.
Кстати, Бреполь настоятельно не рекомендует накладывать эмаль на чистое серебро.

Николай,
А почему Вы решили,что прокат чистого банковского слитка =обогащеному
слою 925 сплава??? Проделайте со слитком чистоты все теже операции ,что и с
заготовкой 925 пробы, желательно вообще одновременно, вот тогда
и ставте знак равенства...ну или не равенства.

....

http://jewelpreciousmetal.ru/technology_metallurgy_silveralloyoxide.php


С первого прочтения может быть мало что понятно, но я допустим читаю периодически ,

постепенно все становится осмысленным....но не трудитесь именно в этой ссылке найти
ответы на свои вопросы..

Дяденька из ссылки в своей наукообразной статье скомпелировал выдержки из монографий в основном зарубежных металловедов, имея сам очень смутное представление о процессах, которые происходят на поверхности серебряных сплавов. Как говаривал классик: «они хочут свою ученость показать, поэтому говорят о непонятном». А совет прокатывать слитки с 10 мм до 2 мм без промежуточного отжига говорит о том, что дяденька имеет очень и очень отдаленное понятие о работе с серебром.

Дайте ссылочку на цитату, но вот не нашел...

Николай,
ссылочку не дам....когда то скачал, но не найду.
Поэтому пишу по памяти, суть в том, что у чистого серебра коэф. деформации при нагревании/остывании, сильно отличается от эмалей. Поэтому Бреполь и рекомендует добавлять в серебро хотя бы не много меди.

Хм...Скажите пожалуйста, а холодный прокат подготовленого слитка с 23 мм до 8 и с 8 до 0.5 с одним промежуточным отжигом тоже не укладывается в ваше представление о правильной работе с серебром?

Не найти у меня не получилось, это слишком сложно. У Бреполя про это в Художественом эмалировании на странице 7 в Серебро и сплавы.

Как где? Прямо перед глазами маячит. Тут непонятно другое: как его можно не заметить?


А потому что надо было видосик снять. В видосике была бы возможность не увидеть. А вы такую возможность не дали.

Выходит опять я виноват

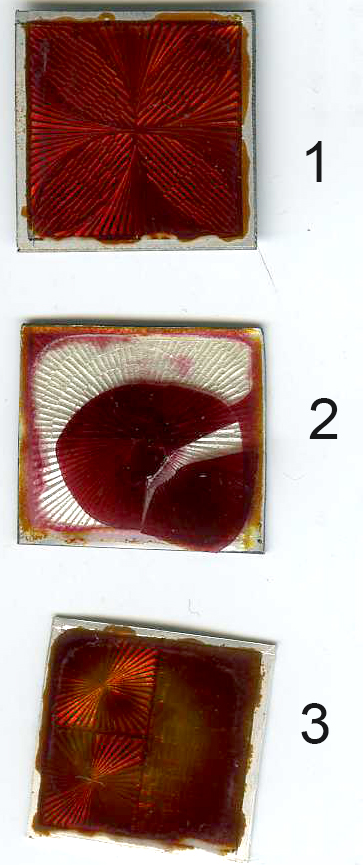

Попробовал сегодня сделать три разных образца. 1. серебро 925, фон гравирован, обезжирен и проложена дулёвская эмаль№5 2. серебро 925, но сначала проложен фондон, отожжён, запилен, и сверху та же 5 эмаль. отожглось нормально, после остывания, красная эмаль стала скалываться. 3. серебро 999, гравировка и проложена та же 5 дулёвская. После обжига эмаль стала скалываться слоями. пришлось немного докладывать эмали, поэтому цветовое пятно по центру.

wlad888,
Здравствуйте.- скажите а чем Вы обезжиреваете?.

николай73,
Ты шо, сало на нем жарил? Шо ты обезжиривать собрался?

IgIg,
Привет!- ну.. так было сказано...- было и по любопытствованно)))).!

А что в ней правильного? При такой конструкции всегда будет зазор между дверцей и корпусом. Гораздо лучше система рычагов и противовес позади печи. Тогда дверца легко открывается, а при закрытии плотно прижимается к корпусу.
