Развернуть ⇓

alex xxx,
Не надо о запекании, а-то Юра инфаркт с двумя миокардами схватит!



alex xxx,

У этих барышень мозгов больше, чем у наших юных "эмальеров"

Виктор T.,
Виктор - а описание к фото будет? - а то я уже себе на фантазировал....- между блоков (-в домик) уголёк- на сетку изделия и медным колпак с верху.... )))?!?!

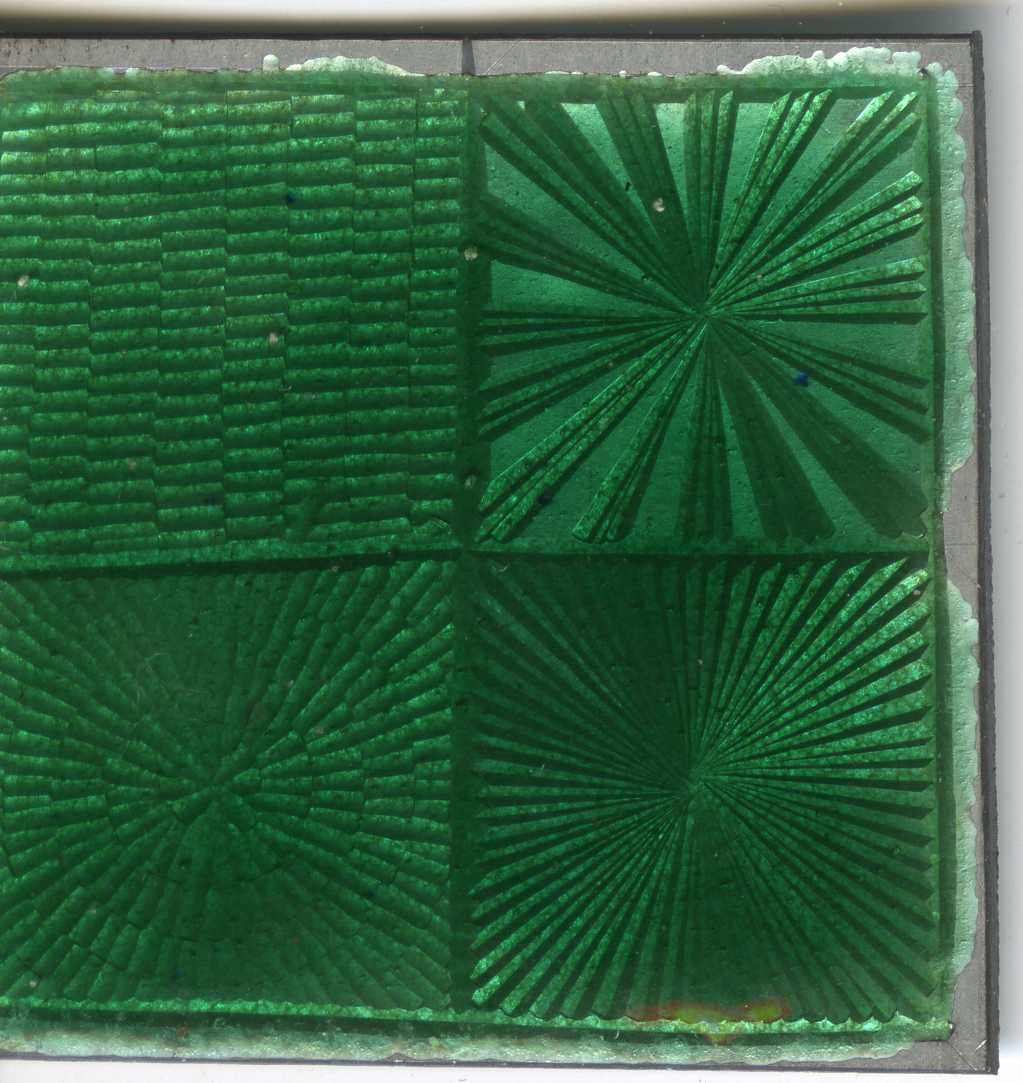

Немного не в тему, это образец зелёной эмали проложенной на чистый срез (без подготовки поверхности) и поверхность с традиционной подготовкой через отжиг с последующим отбеливанием (правый верхний квадрат между лучами) Там где чистый срез, видна неравномерность цвета эмали, а где подготовлена поверхность, равномерный цвет. Это не говоря уже об общем цвете эмали.

wlad888,
Не совсем понятно - ведь это одна и та же заготовка? Я имею в виду один и тот же кусок серебра.

nnovikova ,
Да, заготовка одна и та же, просто в процессе вальцовки, несколько раз производился отжиг и отбеливание, т.е. поверхность получилась обогащённой. Затем при гравировании этот обогащённый слой был снят, кроме тех мест, где была оставлена изначальная поверхность (между лучами) и получилась пластина частично обогащённая, а частично  был оставлен чистый срез металла. Металл: серебро 925 пробы. Я делал так, чтобы можно было на одной пластине, при одинаковых условиях обжига сравнить поведение эмали на подготовленной и чистой поверхности эмали.

wlad888,
И шо ты хотел показать? Шо ты мастер? А возьми положи рубин или хотябы №66. Да обожги раз хотя бы пять, и посмотришь.  А так куда смотреть? Между лучами? НЕ морочь Нине  голову!

О! Обиженные минусов натыкали! Думают умнее будут?

wlad888,
Эксперимент говорит о том, что обжиг эмали на чистом срезе более требователен к знаниям и умениям, нежели обжиг по обогащеному слою.Обогащеный слой прощает многое, не так требователен к начальной температуре, выдержки, наверное и к фракции...А цвета да, по обогащеному и "живому" получаются разными. Однако по живому эмаль более "глубокая", подложка яркая, одним словом эмаль другая, словами этого не передать.Это надо в  музей Фаберже идти и там любоваться))
Ну и если с 925 по свежему срезу не выходит , потому как действительно очень много тонкостей, то можно взять 940 и выше, вплоть до 980, но оптимальна 960.
Интересно, если еще раз обжечь ваш зеленый при 760 гр и выдержки 3 мин, эмаль может стать более темной, но разводы могут пропасть, возможно..

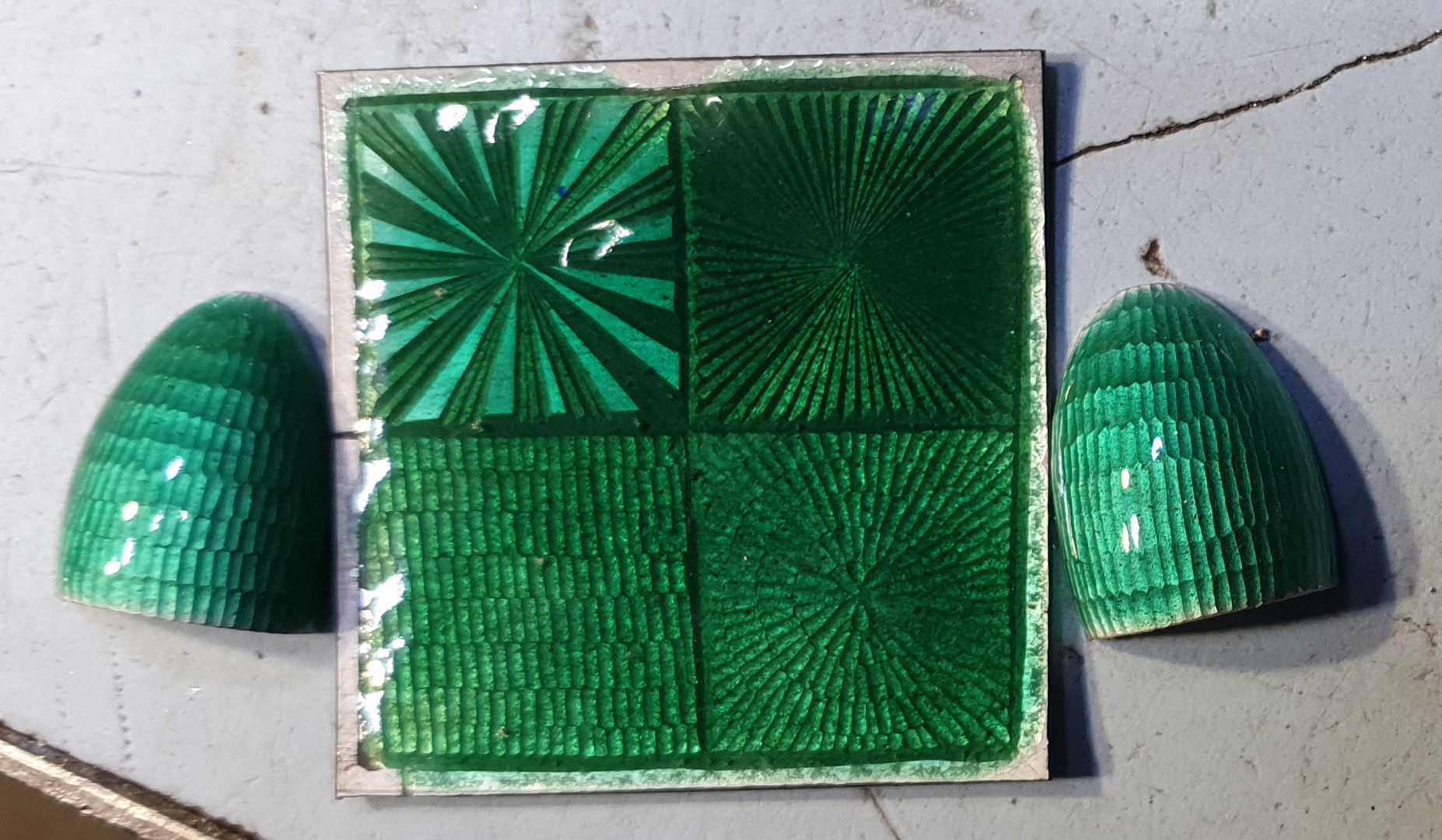

На объёмных заготовках, традиционная подготовка, с отжигом и отбеливанием, с последующим крацеванием, эмаль ведёт себя вполне предсказуемо, по цвету и однородности окраски. И это не зависимо от количества обжигов. А вот на свежем срезе пропадает однородность окраски. А с ярко синими и красными (некоторыми ярко розовыми) всё работает наоборот и эмаль лучше ложится и прекрасно держит несколько обжигов, при прокладке на свежий срез.

Игорь, да пофиг на них)) Минусуют в основном неуравновешенные от переизбытка своих эмоций.Ниочем вобщем.

А еще они воду не льют, все по делу, коротко и четко, бац! На картинку! А разжовывать что к чему это не, это вода))

wlad888,
А про " некоторые ярко розовые" можно подробнее? Что за эмали?

960 свежий гильош, 83 дулевская

alex xxx,

Да, вспомнил: делал я на 925.Цвет однородный был, но блеклость повышеная, нет игры.Точнее сказать не сравнить с тем, когда гильоше играет.И цвет был насыщенно теплозеленый, прям очень очень..Если и класть на 925, то надо в ТС пост заглянуть, соотнести все написаное в теме с этим и тогда все станет понятно.А так, Бреполь не зря , вроде даже 970 рекомендует как лучшую пробу под эмаль.

https://archive.org/search.php?query=Enameling Интересный ресурс с книгами, в основном на европейских языках

wlad888,
