► Мой самодельный бюджетный фрезер
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#1
4 / 0
Добавлено: 30.04.2014 10:13:37
В декабре прошлого года загорелся идеей собрать свой фрезерный станочек. Хоть и начитался о плюсах и минусах самодельного станкостроения, о том что овчинка может выделки не стоить, все равно принялся ваять))) В бюджет заложил 1000 зеленых американских денег и стал плясать и вписываться в эту сумму. Практически все детали (направляющие оси, подшипники, винты, электронику) покупал на ebay, алюминиевые корпусные детали резал, сверлил сам, кое что даже ручным лобзиком)))
По нескольку раз перечерчивал чертежи, менял конструкцию на бумаге, пока не пришел к какому то итогу. Сейчас когда вся основная конструкция станка собрана и проходит испытания появляются новые идеи и изменения конструкции, но уже не хочется переделывать, пожалуй останется все как есть с небольшими доработками)
Итак, приступлю к фотографиям.(фото буду выкладывать не все сразу а по мере возможности)

Вот начало создания оси)))
Развернуть ⇓
Изменено: maxim79 - 30.04.2014 10:15:55
Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#581
4 / 0
Добавлено: 02.04.2015 19:17:45

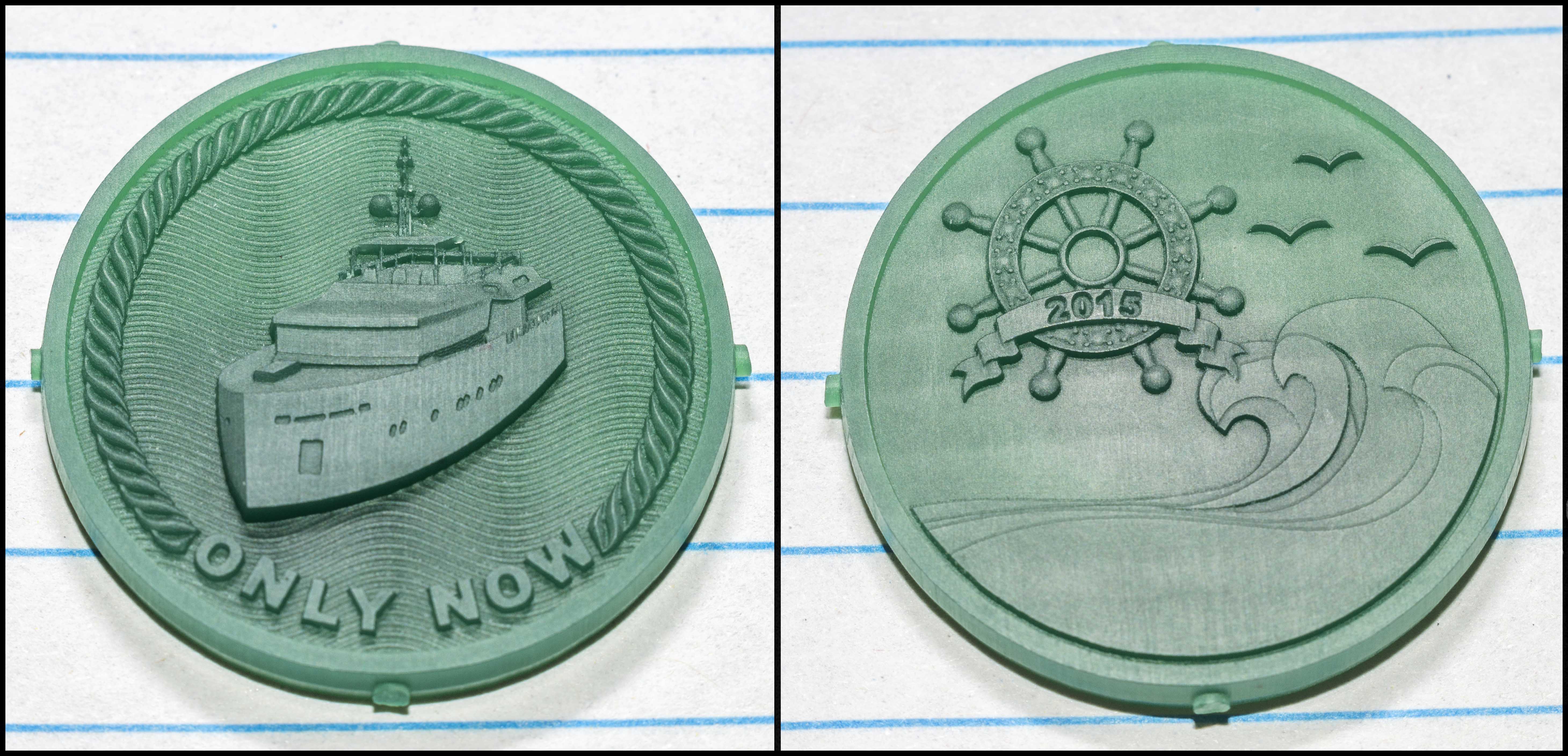

Скромные результаты моей, еще предновогодней резки восковок.







Изменено: maxim79 - 02.04.2015 19:19:11
Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#582
0 / 0
Добавлено: 02.04.2015 19:47:42
Помним, помним. Респектово. :)
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#583
2 / 0
Добавлено: 03.04.2015 19:58:20

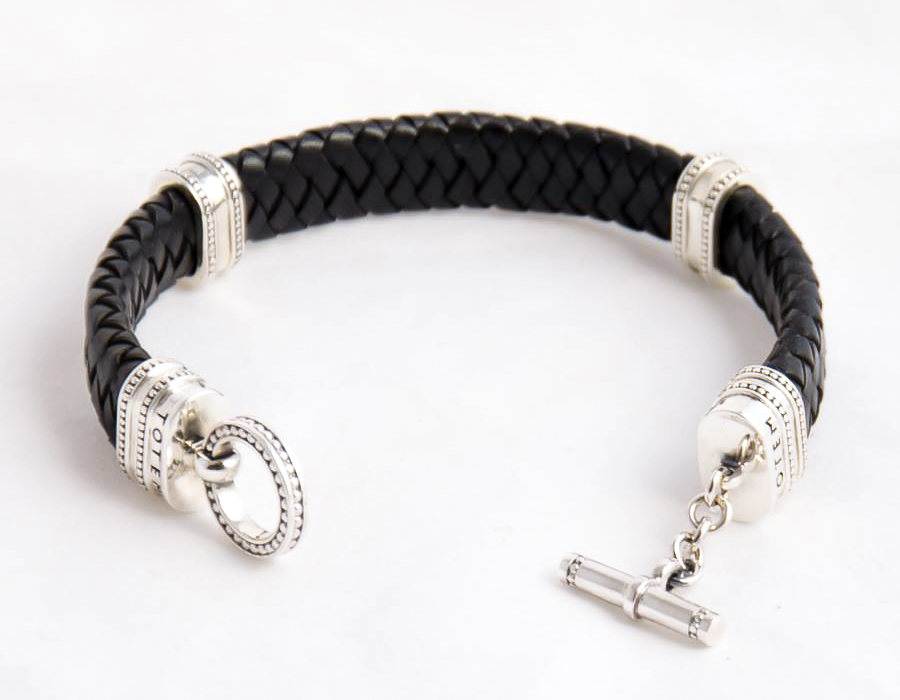

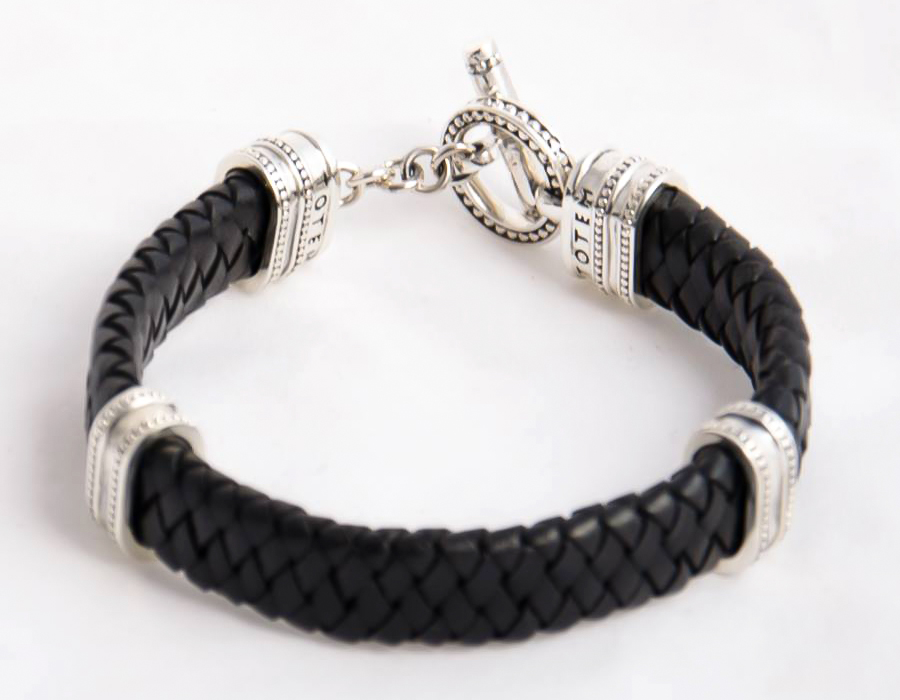

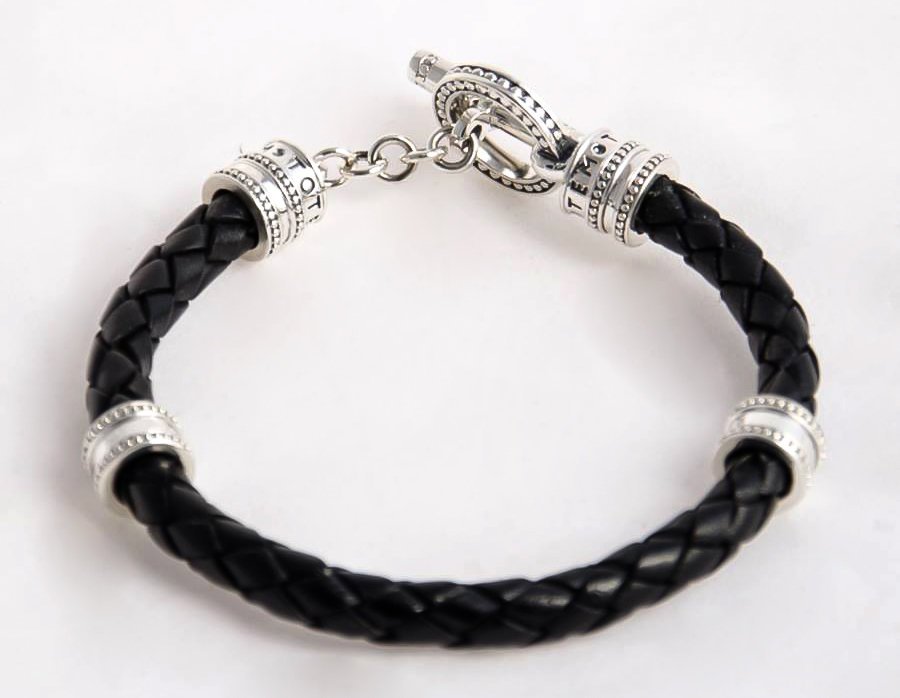

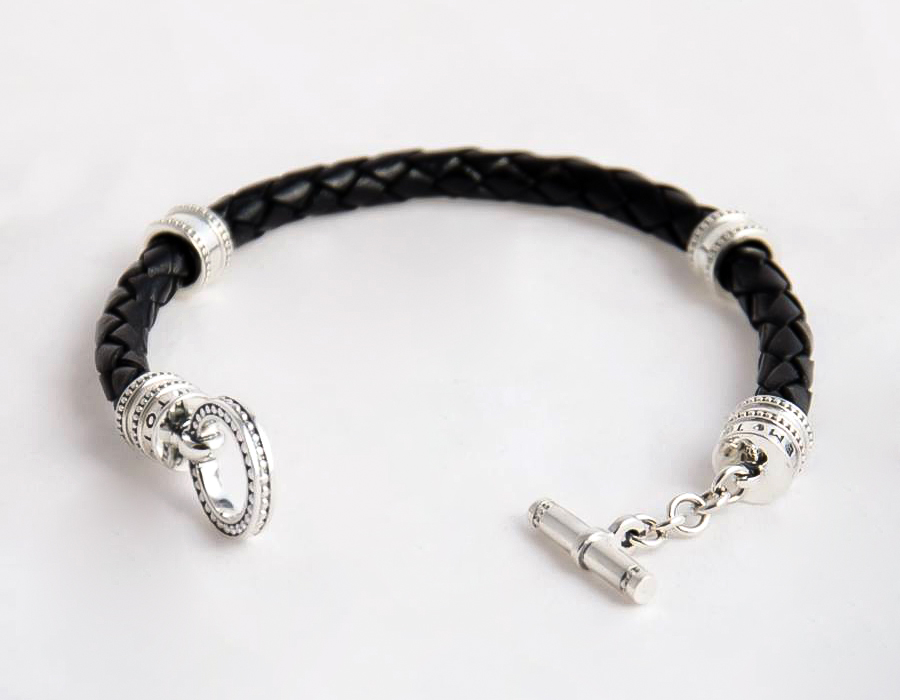

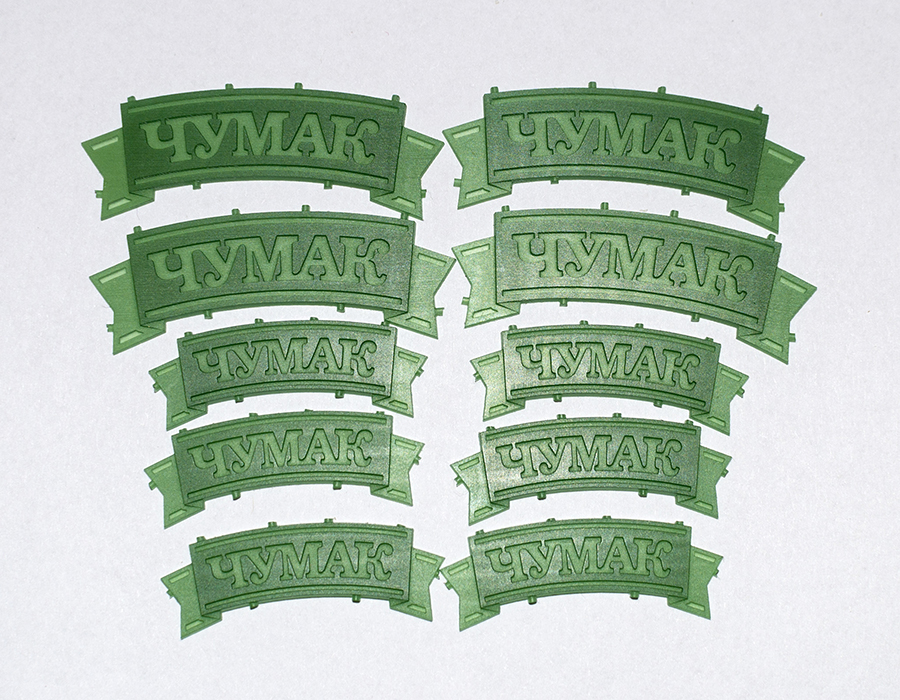

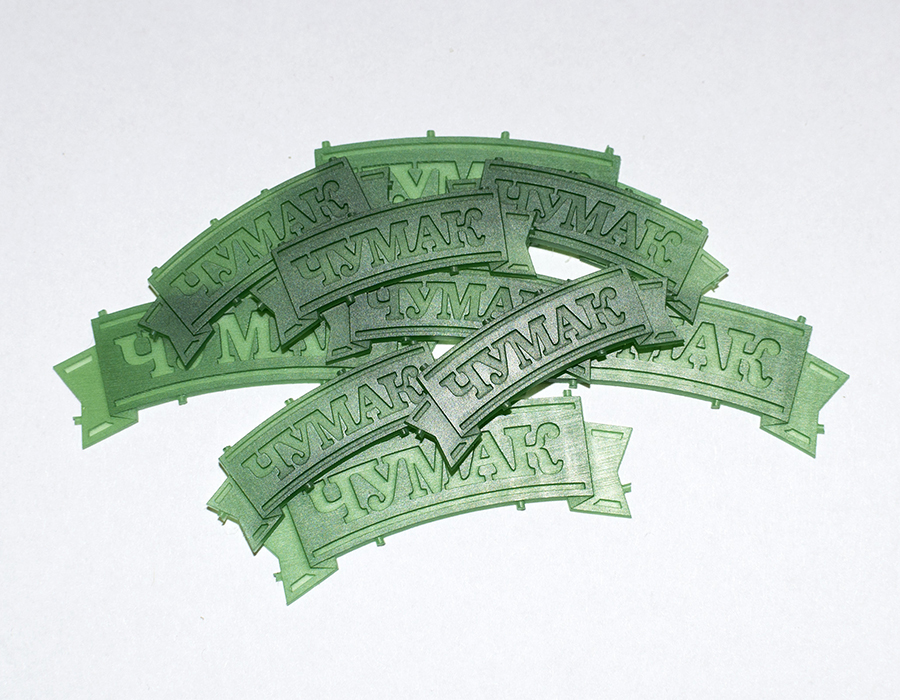

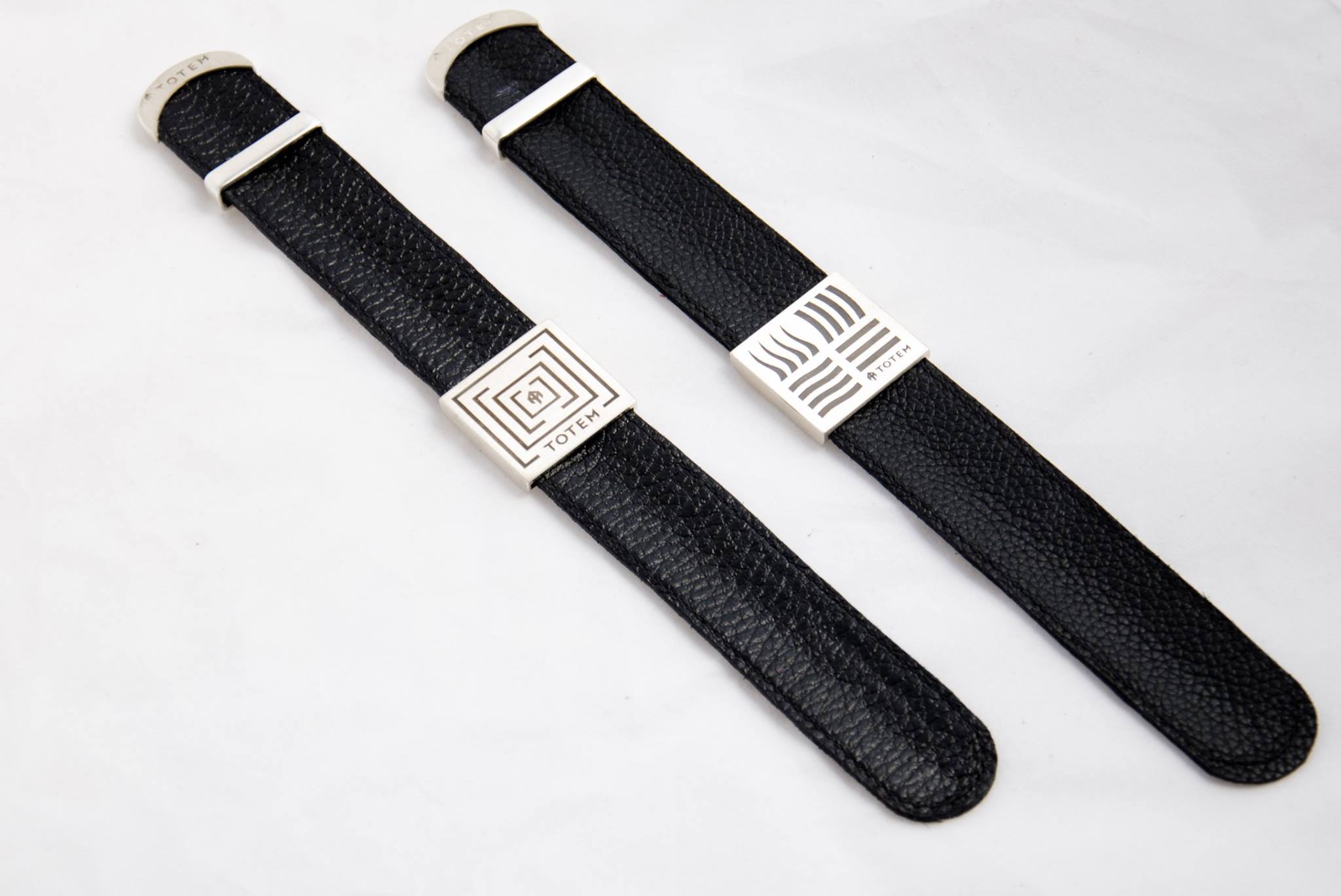

Еще небольшая порцайка фотографий результата моих фрезерных работ.












Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
Bruno
Пользователь
Регистрация: 27.01.2008
Откуда: Москва

Сообщений: 196
В друзьях у: 0
Голосов: 19 / 0
#584
0 / 0
Добавлено: 04.04.2015 18:04:44
Коллеги , подскажите , в какой программе лучше делать УП резки по контуру ( типа вырезания деталей из листа ) .  Дп Я так понимаю не подходит?
Offline
Профиль
Вверх
Янис
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4415
В друзьях у: 7
Голосов: 694 / 393
#585
0 / 0
Добавлено: 04.04.2015 20:25:57
Цитата

Коллеги , подскажите , в какой программе лучше делать УП резки по контуру ( типа вырезания деталей из листа ) . Дп Я так понимаю не подходит?
Если на фрезере то Арткам получше для векторной обработки чем ДП, да и стратегий больше, по крайней мере для меня.
Offline
Профиль
Вверх
Bruno
Пользователь
Регистрация: 27.01.2008
Откуда: Москва

Сообщений: 196
В друзьях у: 0
Голосов: 19 / 0
#586
0 / 0
Добавлено: 04.04.2015 23:43:53
Янис    ДА на фрезере .. на Стриже.
Спасибо , придется осваивать.
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#587
0 / 0
Добавлено: 06.04.2015 08:52:59
Все некогда заняться флип-флопом, по моему ювелирка начала просыпаться от зимней спячки, тьху... тьху..., что бы не сглазить  :trubka:





Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#588
3 / 0
Добавлено: 10.04.2015 13:01:14

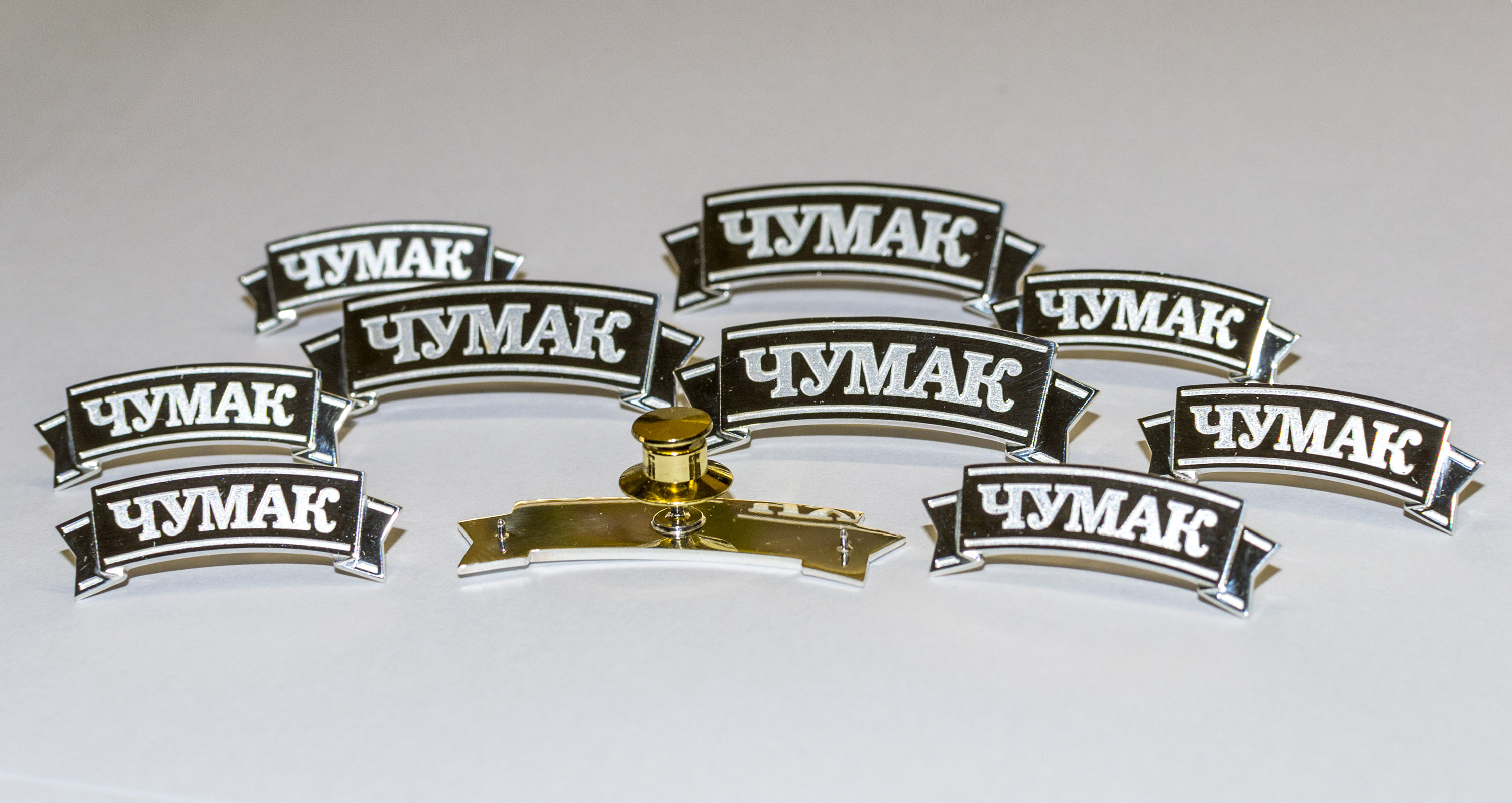

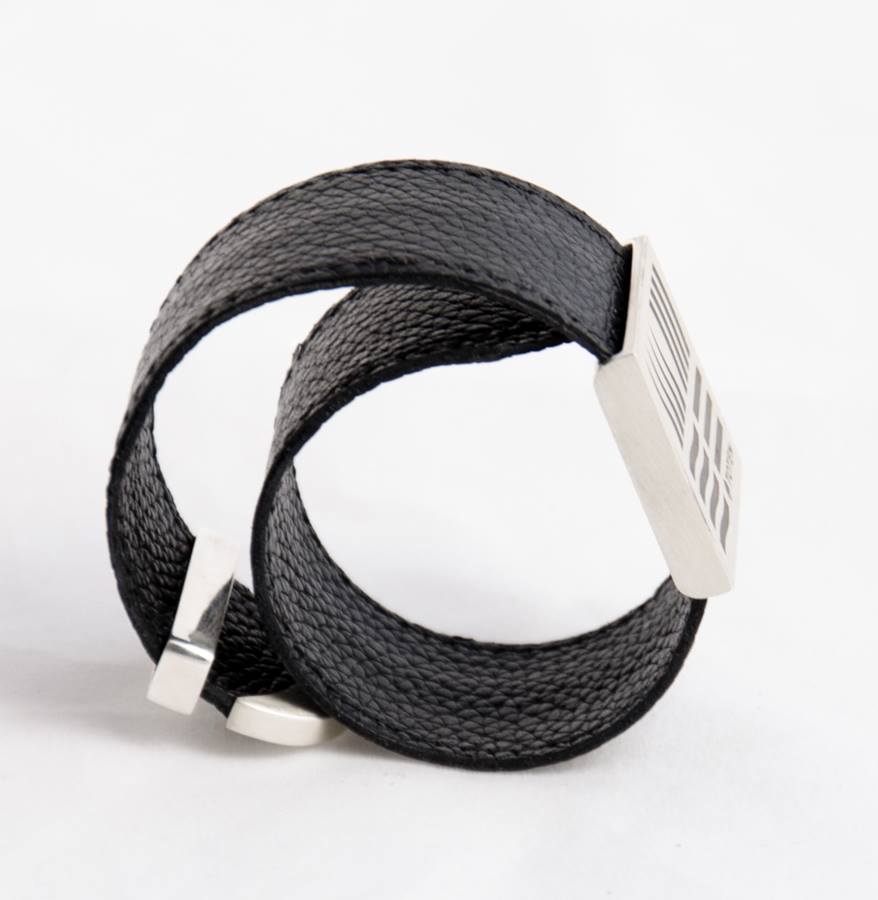

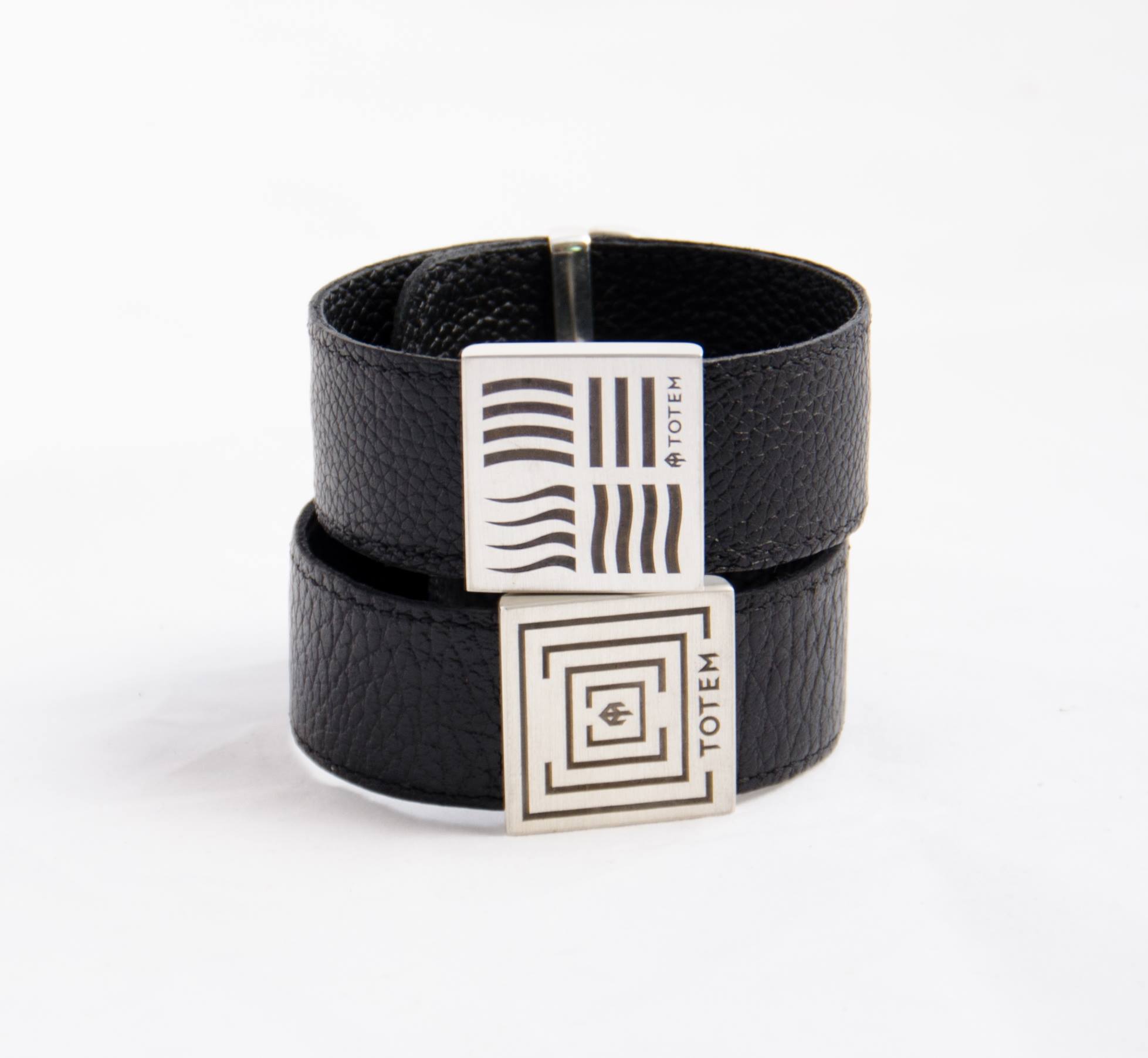

Результат  :blush2:

Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
korobtsov-alex
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5845
В друзьях у: 17
Голосов: 910 / 24
#589
0 / 0
Добавлено: 10.04.2015 13:20:24
maxim79,
А что за замок, как он работает, или это такая закрутка ?
Offline
Профиль
Вверх
alex410
Пользователь
Регистрация: 09.04.2014
Откуда: Минск

Сообщений: 101
В друзьях у: 0
Голосов: 8 / 1
#590
0 / 0
Добавлено: 10.04.2015 13:23:27
Цитата
maxim79,
А что за покрытие на обратной стороне значка?
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#591
1 / 0
Добавлено: 10.04.2015 13:38:29
Цитата
А что за покрытие на обратной стороне значка?
Нет никакого покрытия, просто так отсвечивает латунная застежка.

Цитата
А что за замок, как он работает, или это такая закрутка ?




Замок из латуни покупной, защелкивается в паз на штырьке гарпуне, точное устройство не помню, давненько их разбирал, по моему там пара шариков внутри, которые заскакивают в паз, пропиленный на гарпуне, соответственно для открытия нужно оттянуть подпружиненную  заднюю пятку застежки, внутренняя часть которой конусная, что бы выскочили из паза шарики, как то так.
Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#592
0 / 0
Добавлено: 10.04.2015 14:15:30
Еще одна простенькая работа, вырезанная на этой неделе  :asdf:

Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#593
0 / 0
Добавлено: 11.04.2015 13:11:58

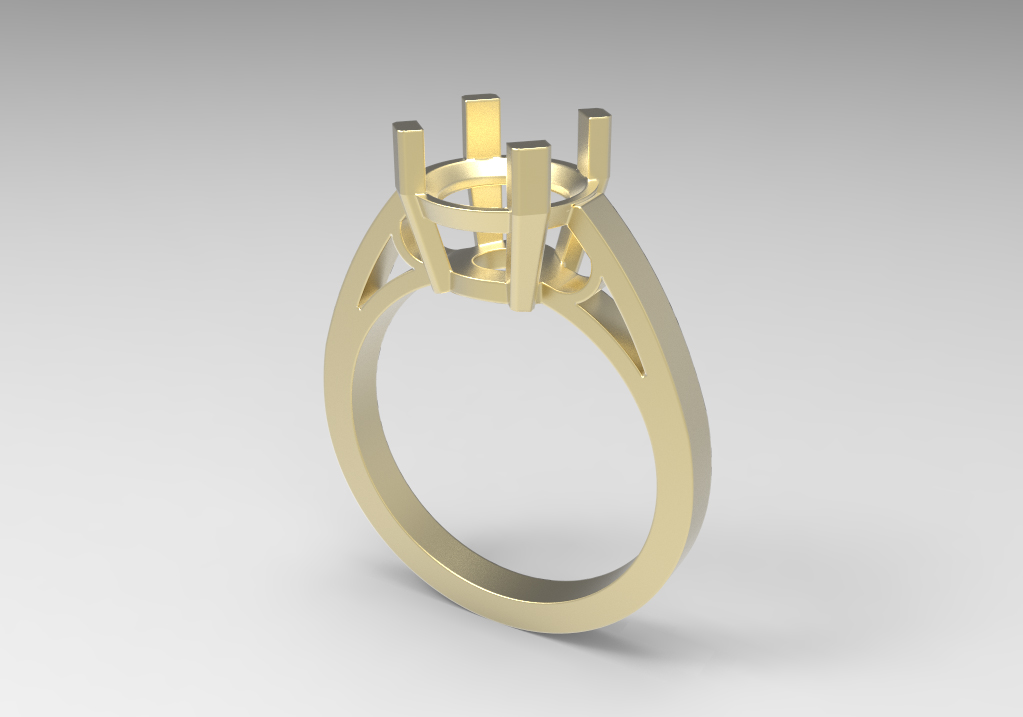

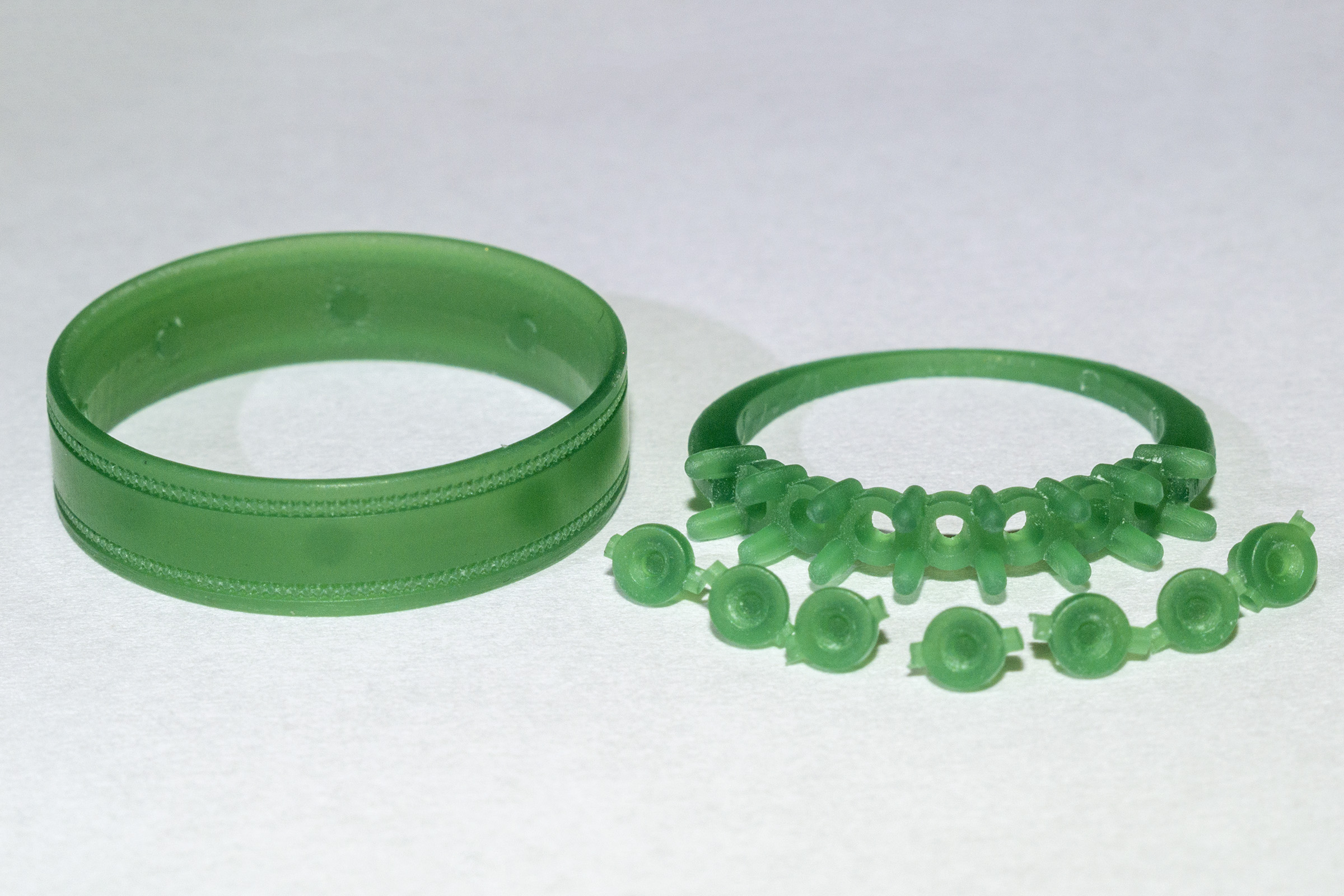

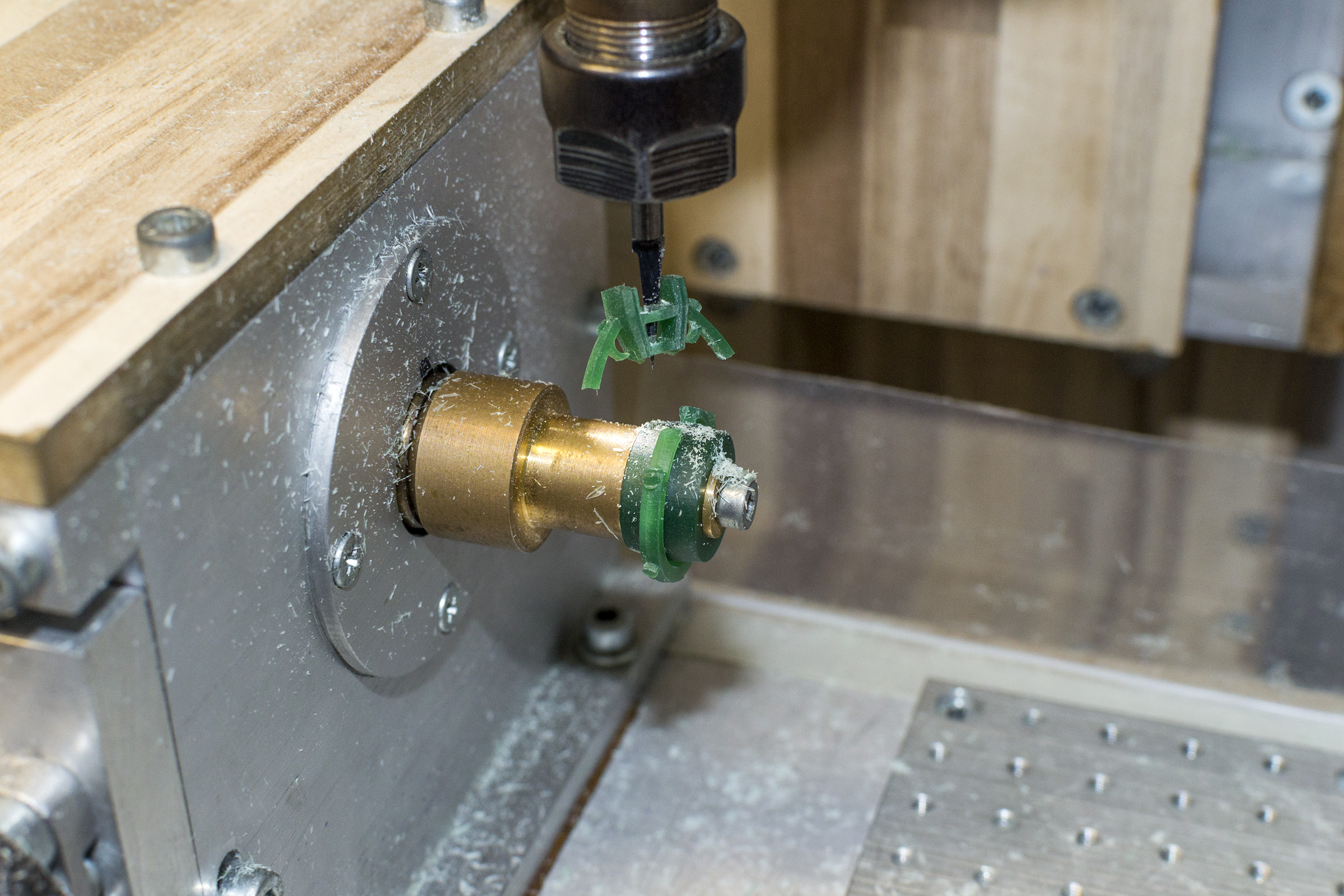

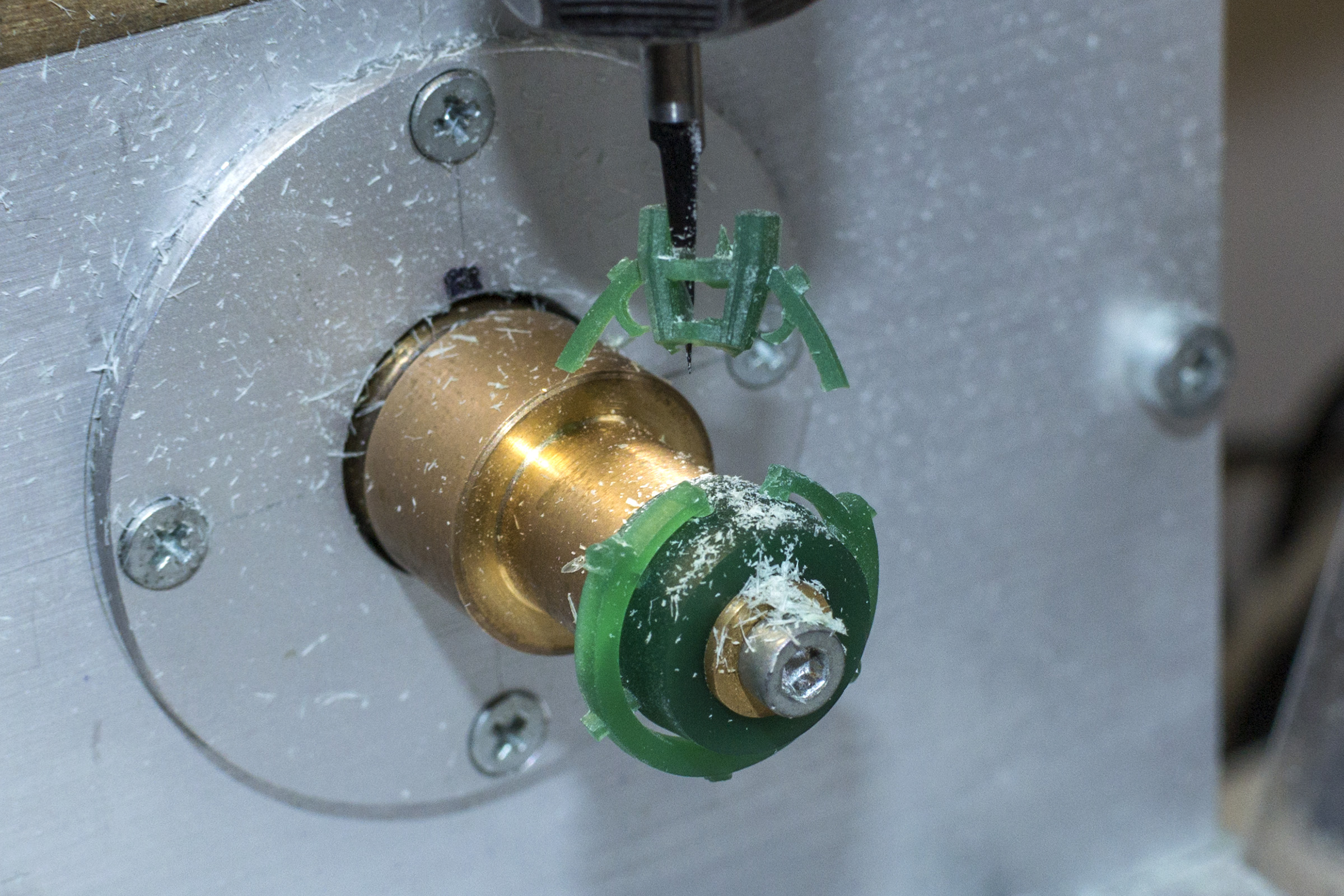

Вот такой произошел сегодня маленький облом  :bash:

Второй раз уже у меня такой казус, из а того что каст тоненький а крапана массивные. Наверное самый лучший выход из положения, это резать данное колечко с помощью флиппа, начиная со средины каста, постепенно переходя наружу.......

Буду рад вашим комментариям по этому поводу и дельным советам по правильному подбору стратегий.









Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
шнэк
Пользователь
Регистрация: 02.05.2012
Откуда: Екатеринбург

Сообщений: 767
В друзьях у: 1
Голосов: 155 / 54
#594
1 / 0
Добавлено: 11.04.2015 14:21:09
maxim79,
Я такие кольца разбиваю на две части . Проще в обработке и фрезеровке. Даже если и зацело вырезать , потом один гемор со шлифовкой  будет. Возможен и вариант монтажа в воске под микроскопом, чем в принципе очень часто и занимаюсь  :)
Изменено: шнэк - 11.04.2015 14:29:11
Offline
Профиль
Вверх
Сикорски
Пользователь
Регистрация: 17.12.2012

Сообщений: 611
В друзьях у: 2
Голосов: 92 / 10
#595
1 / 0
Добавлено: 11.04.2015 19:56:08
Использовать черновую обработку в этом месте с небольшим заглублением и подачами по траектории "смещение". Перед обработкой в месте входа фрезы руками сделать отверстие для облегчения работы чернового прохода. На черновую кинуть "припуск" где-то 0,5мм.
Offline
Профиль
Вверх
Black Diamond
Пользователь
Регистрация: 24.11.2011

Сообщений: 1941
В друзьях у: 8
Голосов: 154 / 31
#596
1 / 0
Добавлено: 12.04.2015 00:09:46
шурупом бы так не оторвало точно.я бы сделал еще одну поддержку прямо ко дну каста...и резал бы за 2 прохода...если уж так отрывает прям....скорость шпинделя выше, подачу поменьше...сперва срезали 1 слой....потос углубилист и второй...чуть ниже размера шинки..чтобы и поддержку спилило)))))ваще первый раз вижу такое))))
Offline
Профиль
Вверх
egro
Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5
#597
1 / 0
Добавлено: 12.04.2015 12:16:32
maxim79,
может сначала каст внутри, а потом флип и по бокам ... я бы так резал от меньшего к большему, чтобы воск сам себя держал.
С Уважением, Егор.
Offline
Профиль
Вверх
SandrHard
Пользователь
Регистрация: 11.12.2012
Откуда: Самара

Сообщений: 307
В друзьях у: 2
Голосов: 90 / 10
#598
1 / 0
Добавлено: 12.04.2015 20:45:10
Цитата

шурупом бы так не оторвало точно.я бы сделал еще одну поддержку прямо ко дну каста...
поддерживаю полностью, частенько режу подобным образом, либо bits&bits, либо NSbit. такких казусов ни разу не было, ну и как говорилось врезание по-медленнее, шаг по-мельче
zheskov63@gmail.com с уважением Александр Жесков (работаю на NS-CNC Evoc 200E)
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#599
3 / 0
Добавлено: 14.04.2015 21:02:07

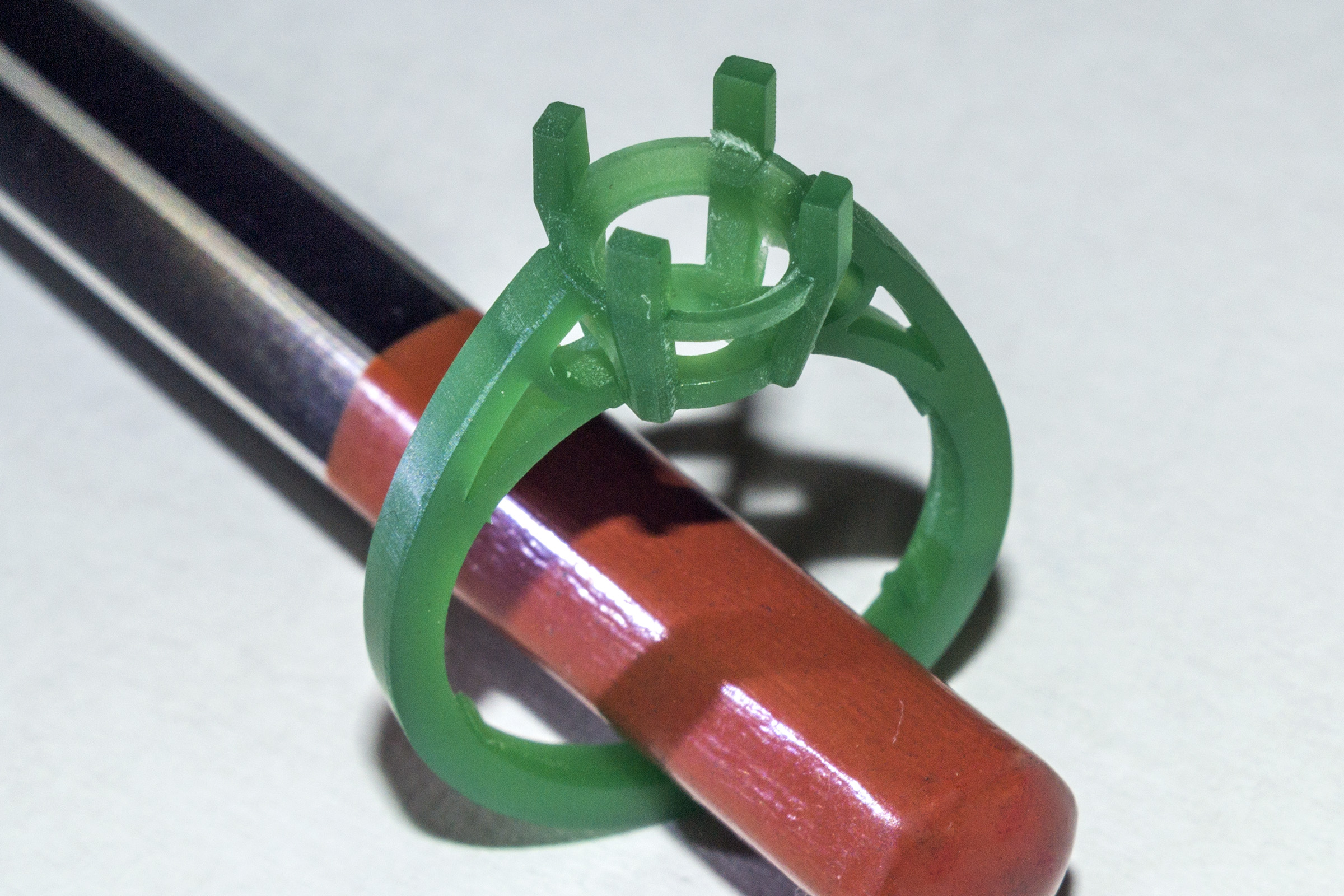

Всем спасибо за советы, добавил несколько проходов с постепенным заглублением во внутрь каста и все нормально получилось. Доберусь до флипа, попробую резать по другому, просто сейчас нет на это времени.

Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
maxim79
Пользователь
Регистрация: 17.06.2008
Откуда: Киев

Сообщений: 542
В друзьях у: 3
Голосов: 234 / 6
#600
1 / 0
Добавлено: 04.07.2015 23:36:40
Решил наведаться в свою темку, всем привет :)

Измеряй микрометром. Отмечай мелом. Отрубай топором.
Offline
Профиль
Вверх
