Отлил себе станочек , захотелось поделиться
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
По осени, на реабине, месяц бился над простенькой моделью... "Психанул" и решился сделать новый фрезер - сгонял за пару дней в Воронеж за запчастями, в основном за контроллером как у Стрижа.
Не думал, что изготовление станины будет длительным и геморойным делом, но всё прошло почти на одном дыхании и сейчас уже ничего не помню))... Нужного дюраля в небольшом кол-ве и фрезеровку деталей не нашел... Вобщем все вопросы решал не выходя из своего "бункера" - плавка дюраля (старые запчасти от отцовской "копейки", кот. кстати, до сих пор гоняет, с 82 г.в.)), фрезеровка на  небольшом 160 мм токарном станке и прочие мелочи.
При габаритах агрегата,470х470х470 и направляющих диам. 20 мм рабочее поле получилось X200 Y160 Z130 мм. Одному только результату, что нет люфтов, уже рад!  thumbup2    а ещё и отсутствуют пропуски при определенных стратегиях, что не давались ранее...  п.с. гайки капролон, винт 12-й. Короче ещё один клон "Стрижа"   :)

Сырье))



Прожаривание на горячем солнце остатков бензина и масла в порах, которых много образовалось при литье



и т.д. результат, в общей сложности трех месяцев вечерних работ







тут некоторые техн. подробности
Развернуть ⇓
Изменено: огреС - 15.06.2013 19:31:29
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
alfaurum

Мне кажется что  шпиндель очень плохой.

Нет регулировки люфта подшипников.
Низкие обороты и сомнительный вентилятор значит перегрузка в работе.
Трубка на винтике с конусом цанги  на валу обеспечит 100% биения выше допустимого.

Деньги лучше просто выкинуть в мусор, и  избавить себя от мучений.
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27

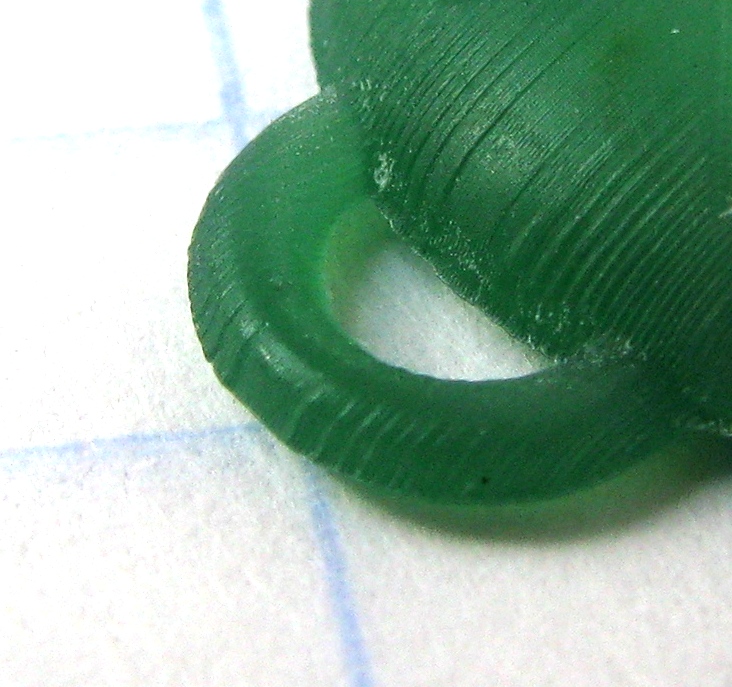

При первом испытании всплыл дефект, судя по всему из-за люфтов, которые могли образоваться после фрезеровки "раб. стола"...  или приработались гайки?
Так же от движков имеется повышенная вибрация в зоне шпиндель-заготовка. Надо уменьшить токи...

Изменено: огреС - 14.06.2013 10:43:16
Модератор
Регистрация: 29.12.2004
Откуда: Москва

Сообщений: 816
В друзьях у: 8
Голосов: 116 / 1
огреС,
Какая конструкция гаек, как на Стриже или своя разработка?
Киса, скажите мне, как художник художнику:"Вы рисовать умеете?"
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата

огреС,
Какая конструкция гаек, как на Стриже или своя разработка?
Как на стриже не знаю, видимо своя) но гайки приобретены вместе с винтами...


Изменено: огреС - 14.06.2013 10:55:10
Модератор
Регистрация: 29.12.2004
Откуда: Москва

Сообщений: 816
В друзьях у: 8
Голосов: 116 / 1
огреС,
Похожи на Пюрелоджиковские. Люфт возник в них скорее всего после приработки. На стриже удачнее конструкция, по крайней мере проблем таких нету.
Киса, скажите мне, как художник художнику:"Вы рисовать умеете?"
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
Мне кажется показанное качество вызвано  вертикальной осью.
Гайка "странная" сжимает ось   радиально (или я ошибаюсь?) Даже на метрической  резьбе   гайка  сжимающая ось усиливает трение, но устранить люфт не может.  Такая  плохая конструкция например на школьных ТВ 16.

Надо две  гайки с относительным осевым перемещением для регулировки люфта.

А почему нет стопорных колец на подшипниках?
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3273
В друзьях у: 7
Голосов: 140 / 27
Цитата
Похожи на Пюрелоджиковские. Люфт возник в них скорее всего после приработки. На стриже удачнее конструкция, по крайней мере проблем таких нету.

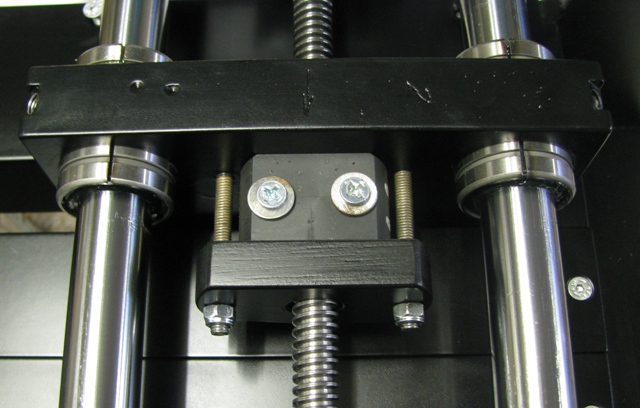

Они самые. На стриже видимо своя разработка. Доверился наличию имеющихся компонентов  в пурелоджике. Дома, когда потискал приобретенное, понял, что капролоновых гаек нужно было брать вдвое больше.

Цитата

Гайка "странная" сжимает
ось радиально (или я ошибаюсь?) Даже на метрической
резьбе гайка сжимающая ось усиливает трение, но устранить люфт
не может. Такая плохая конструкция например на школьных ТВ 16.

Надо две гайки с относительным осевым перемещением для регулировки
люфта.

А почему нет стопорных колец на подшипниках?
...поэтому решил сделать так. Тем более резба там трапецеидально-симметричная, на гайке с запасом по высоте. Если будет активно вырабатываться, то заменю и скорее всего на швп.
Подшипники в посадочных местах сидят достаточно плотно, хотя и разрезал их для дополнительного поджатия - продали какого-то неликвида - половина люфтят и рокотят, два внутри были с мет. грязью от заводской обработки и ржавчиной от какого-то сожа. Но это первый опыт...
Изменено: огреС - 14.06.2013 13:45:28
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Эти подшипники изначально идут не как без люфтовые. есть уже с прорезью готовой для выборки люфтов. А лучше поднатужиться и взять рельс нормальный с нормальными каретками и забыть о люфтах как страшный сон, то же самое нужно сделать с винтами. Сам прошел через все это. Начинал со строительных шпилек, а люфт выбирался рыболовной резинкой. Как вспомню, со стула падаю со смеху. Но работало блин.
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
Разрезные  подшипники есть на  ебае и стоят дешево.

А с винтом сложнее. Есть только 4 и 5 мм шага, а это  0.02 -0.25 на шаг двигателя. Причем  с мелким  шагом дороже: 1604 дороже чем 1605, это тоже люфтовые. С  "фрее баклашем" винты дороже примерно на 40% и то  только с точностью С7.
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Настрой свои контролеры на другое дробление шага, и не мучайся. А если и это не поможет - поставь передачу через зубчатый ремень. У меня сейчас ШВП с шагом 5 мм и все чудно. Хотел с большим шагом но они дороже. Для шаговика лучше меньшаяя скорость.
Пользователь
Регистрация: 09.01.2012

Сообщений: 193
В друзьях у: 1
Голосов: 16 / 0
Dmitry,
по поводу рельс, у Вас какие стоят?
Пользователь
Регистрация: 06.02.2009
Откуда: Одесса

Сообщений: 815
В друзьях у: 3
Голосов: 182 / 11
Hiwin
Изменено: Dmitry - 14.06.2013 14:15:34
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
"Начинал со строительных шпилек, а люфт выбирался рыболовной резинкой. Как вспомню, со стула падаю со смеху. Но работало блин."

У меня  эти шпильки до сих пор нормально работают уже почти 2.5 года без изменений. В том числе и по стальным матрицам.

Точность   не определяет ничего,  размер из разумных оснований и видимости. есть печатки и со шрифтом высотой 0.7мм но это уже предел восприятия.
.jpg (124.44 КБ) [ Скачать ]
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
И еще
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
трудности с копками
Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 893
В друзьях у: 7
Голосов: 74 / 1
Цитата
У меня эти шпильки до сих пор нормально работают уже почти 2.5 года без изменений.
А гайки какие у Вас стоят на такие шпильки?
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
Три неудачных попытки разместить фото, попробую в галерею.
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
Одну фотку разместил, а гайки  опять не смог. Нашел старое фото http://www.jportal.ru/forum/forum53/topic5403/?PAGEN_1=10

С 92 года сижу перед ящиками,   а в кнопках разбираться  меня ломает. Надо,  чтобы только подумал  и все само ставилось.
Пользователь
Регистрация: 02.12.2012

Сообщений: 84
В друзьях у: 1
Голосов: 4 / 0
Молодец!
Отличная работа :clap:
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
Сын Александр делает только массовку, никаких общений с клиентом. Качественно,  дешево, практически не прилагая рук (иголки, чуть прошел  кругом потом шарики.) Нашел  в пакете брак инжектора, выставил в галерее,  видно не пролив,  (кольцо, что было из ферриса, после резинки). К воску отношение простое, Кастально гольд, красный, синий все остатки в одну кучу, поэтому и цвет го..   Буквы уже  слишком мелкие, из желтого кольцо весит чуть больше 2 грамм.

Поэтому  рассуждать о точности можно,  но нет смысла.  Обычная шпилька  имеет точность с избытком для ювелирки.
