По осени, на реабине, месяц бился над простенькой моделью... "Психанул" и решился сделать новый фрезер - сгонял за пару дней в Воронеж за запчастями, в основном за контроллером как у Стрижа. Не думал, что изготовление станины будет длительным и геморойным делом, но всё прошло почти на одном дыхании и сейчас уже ничего не помню))... Нужного дюраля в небольшом кол-ве и фрезеровку деталей не нашел... Вобщем все вопросы решал не выходя из своего "бункера" - плавка дюраля (старые запчасти от отцовской "копейки", кот. кстати, до сих пор гоняет, с 82 г.в.)), фрезеровка на небольшом 160 мм токарном станке и прочие мелочи. При габаритах агрегата,470х470х470 и направляющих диам. 20 мм рабочее поле получилось X200 Y160 Z130 мм. Одному только результату, что нет люфтов, уже рад! а ещё и отсутствуют пропуски при определенных стратегиях, что не давались ранее... п.с. гайки капролон, винт 12-й. Короче ещё один клон "Стрижа"
Сырье))
Прожаривание на горячем солнце остатков бензина и масла в порах, которых много образовалось при литье
и т.д. результат, в общей сложности трех месяцев вечерних работ
(alexkrim 15.06.2013 15:04:29)Я посмотрел по твоей ссылке на металлическом форуме, что ты соорудил для фрезеровки, так что не прибедняйся на счет гайки, на станке ее нарежешь легко.
Может быть у меня старое воспитание, но пластиковые гайки это тоже самое что и пластиковые направляющие.
У меня на токарном нет ни должного ремня на вариаторе, ни шестерён с "гитары", а так же комплексных знаний по металлообработке. А капролоновые гайки не такие уж и плохие. Просто нужно иметь достаточное кол-во витков для жесткости. Да и применять их можно без смазки при допустимых трениях, которых не бывает в подобных конструкциях. Но лучше смазать))
(Black Diamond 15.06.2013 16:38:26) Простите, что влазию...а что такое Реабин?))

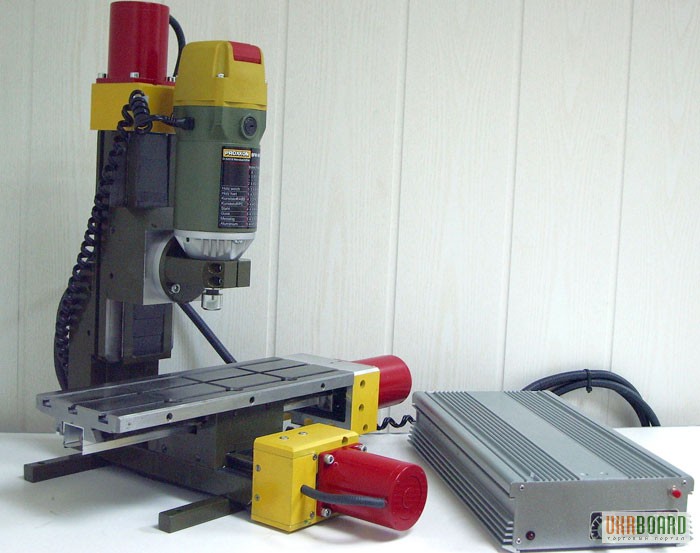

в Москве можно приобрести, там их делают... )) У них и для воска есть модель, не знаю зарекомендовала ли? а этот вполне справляется с металлом, если не глючит...
(Black Diamond 15.06.2013 16:38:26) Простите, что влазию...а что такое Реабин?))
в Москве можно приобрести, там их делают... )) У них и для воска есть модель, не знаю зарекомендовала ли? а этот вполне справляется с металлом, если не глючит...
Я одно время уже хотел купить для крупных работ, потом решил Пюрик взять.
ну и шпиндель...шумит наверное?Был у товарища станок, пока какие то поганцы не вскрыли мастерскую и не унесли...тож по металлу. Там стоял шпиндель Кресс....шумит, как дрелль...не знаю, как он там сидел рядом с ним..ужас просто..
(Black Diamond 15.06.2013 16:59:21)ну и шпиндель...шумит наверное?
Нет, не шумит, его вообще почти не слышно - качество вроде немецкое, как и всего штатива, Реабин это дело лишь очпушивает. Но данный шп. выдает всего 6000 об/мин.
(igor 15.06.2013 16:19:15) Так настройки надо тогда смотреть........
Настройки Арткама или в нём самом. Второе уже перепробовал на 10 рядов, а может и больше за 4 года))
а посмотрите в настройках инструмента, чтобы были выбраны миллиметры, а не дюймы. больно уж шаг велик на первом тесте. ну и на скорости обратите внимание, чтобы было в миллиметрах...
(ravant 15.06.2013 22:44:12)а посмотрите в настройках инструмента, чтобы были выбраны миллиметры, а не дюймы. больно уж шаг велик на первом тесте. ну и на скорости обратите внимание, чтобы было в миллиметрах...

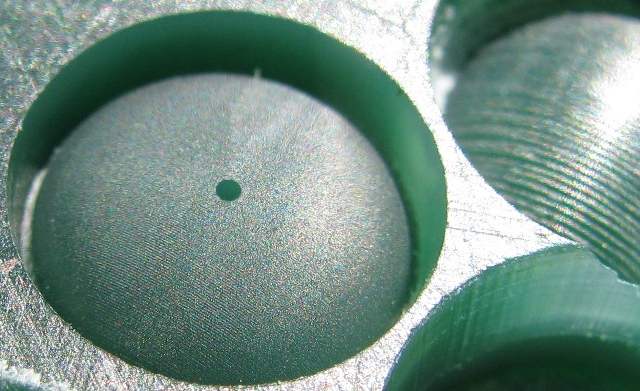

Нет, тут все как надо, тем более работал уже с этими настройками, но при других стратегиях. Проблема лишь на сферах. Думается, что дело в нелицензионной проге (ArtCAM JewelSmith 9.1)... Пробовал УП с арткама 2008 полет нормальный.

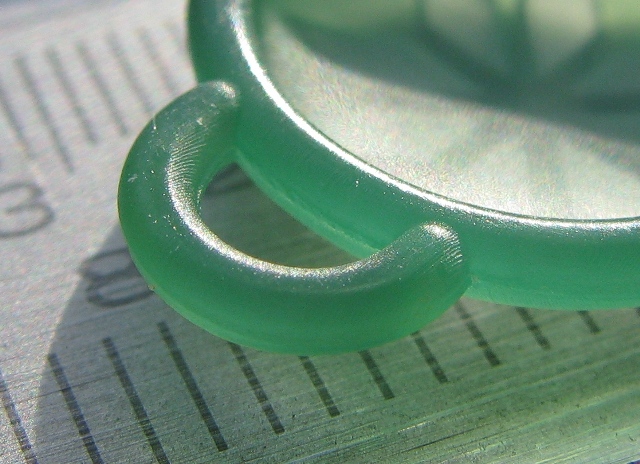

(огреС 19.06.2013 20:14:29) Проба пера на 0.12, шагом 0.025, скор. 350 мм. С проблемами разобрался. Оказывавается я 5 лет не правильно пользовал арткам
Виною был tolerance в настройках УП или постпроцессор?
