Развернуть ⇓

Не термопара... Фиг знает.. Программатор что то

настройки сбил... слава Богу консультанты электронщики помогли......

Когда термопара- разбег до ±100° начинается. Почти всегда. Как уж с программатором-то угораздило?

BALOO,
да там на овене кнопка вход..она и на программирование идет если ее долго удерживать.... и долго держал видимо..смотрю что то значки какие то странные ..ну и натыкал видимо...... с электронщиками с фирмы где печку брал..больше часа восстанавливали...... уже думал придется мне печку менять....но вроде все настроили общими усилиями....уффффф...

Сергей Вальтман,
я не понял, какой у вас Овен, ТРМ251 ?

uvrigel,
да

Сергей Вальтман,
я тоже дважды "влетал" с ним, второпях , пытался запустить программу, не выйдя из режима программирования.
Но слава Богу обошлось.

Вообще-то на овеновском офсайте есть руководство по эксплуатации ТРМ251 pdf 2.17 MB  с автонастройкой и пида, и всякого прочего. Чтение это очень специфическое, поэтому я рад, что оно больше не нужно

bazzl,
Спасибо, мне они тоже такое прислали, но у меня со специфичностью в этом направлении, не то что бы не очень  а очень плохо, и без конкретного, тыкай сюда и туда, дальше дело не пойдёт.

Сергей Вальтман,
Мой ОВЕН, удачно так, словил грозовое перенапряжение. И безвозвратно сгинул. После завёл ВАРТУ. Программирование этого ОВЕНа было просто непостежимо для моих мозгов. Воооообще нелогичное. Зато в эксплуатации удобно. ВАРТА в прграммировании намного проще. Зато в эксплуатации, без шпаргалки на бумаге, хрен запомнишь.

Варта- это как АК) убить его практически невозможно))

ремесленник,
А яремесленник,
Я я убрал варту и овен вместе со старой  печью и купил новый митерм.  И все...... и голову не забиваю потора года по графику 5 через 2..

ремесленник,
на мой взгляд, Овен конечно не самый простой контроллер, но с логичностью у него все в порядке.
Каждый шаг имеет три параметра, задавай эти параметры и ...вперед к победе развитого капитализма !
А вот перепрограммировать сам контроллер, т.е. изменить его параметры, вот тут уже все по взрослому.
Этих параметров у него , по моему не одна сотня, замучаешься разбираться.
Мне пришлось немного перепрограммировать его, т.к. при открывании дверцы питание снималось,
и нужно было что бы программа продолжала работать не останавливаясь, так что пришлось довольно долго разбираться.
Благо инструкцию, точнее руководство по эксплуатации,  ссылку на которую привел bazzl,
я получил вместе с муфелем, точнее с контроллером.
По мне так, чем больше функциональных кнопок, тем проще работать с контроллером.
Хотя и с ними можно легко запутаться.
Сейчас раздумываю, покупать или не покупать еще один , маленький муфель, программируемый, у него контроллер с 4 кнопками.
Что то мне не нравится такие контроллеры.

Ну, теперь ежели ВАРТА гикнет..... Испробую митерм. Знаю у кого совета спросить.
На ВАРТЕ у меня все цыклы прокалки и на металлы и на резину. Резину я т оже  в муфеле варю. Струбцыной сжал, и в печку.

ремесленник,
я тоже запекал резину в муфеле, но при этом все времянки сдвигаются.

Запекать приходится дольше.

ремесленник,
При режиме  литья 5 раз в неделю муфель занят . А при том что каждый день режется 3-4 резинки , то для этого вулканизатор имеется.

кабан 91,
Я, на индивидуальных заказах. Таких объёмов у меня не имеется.

ремесленник,
Так я не только для себя, для всего колхоза работаю. . Мнеж девченок работой обеспечивать нужно.

Доброго всем дня!
Помогите разобраться.

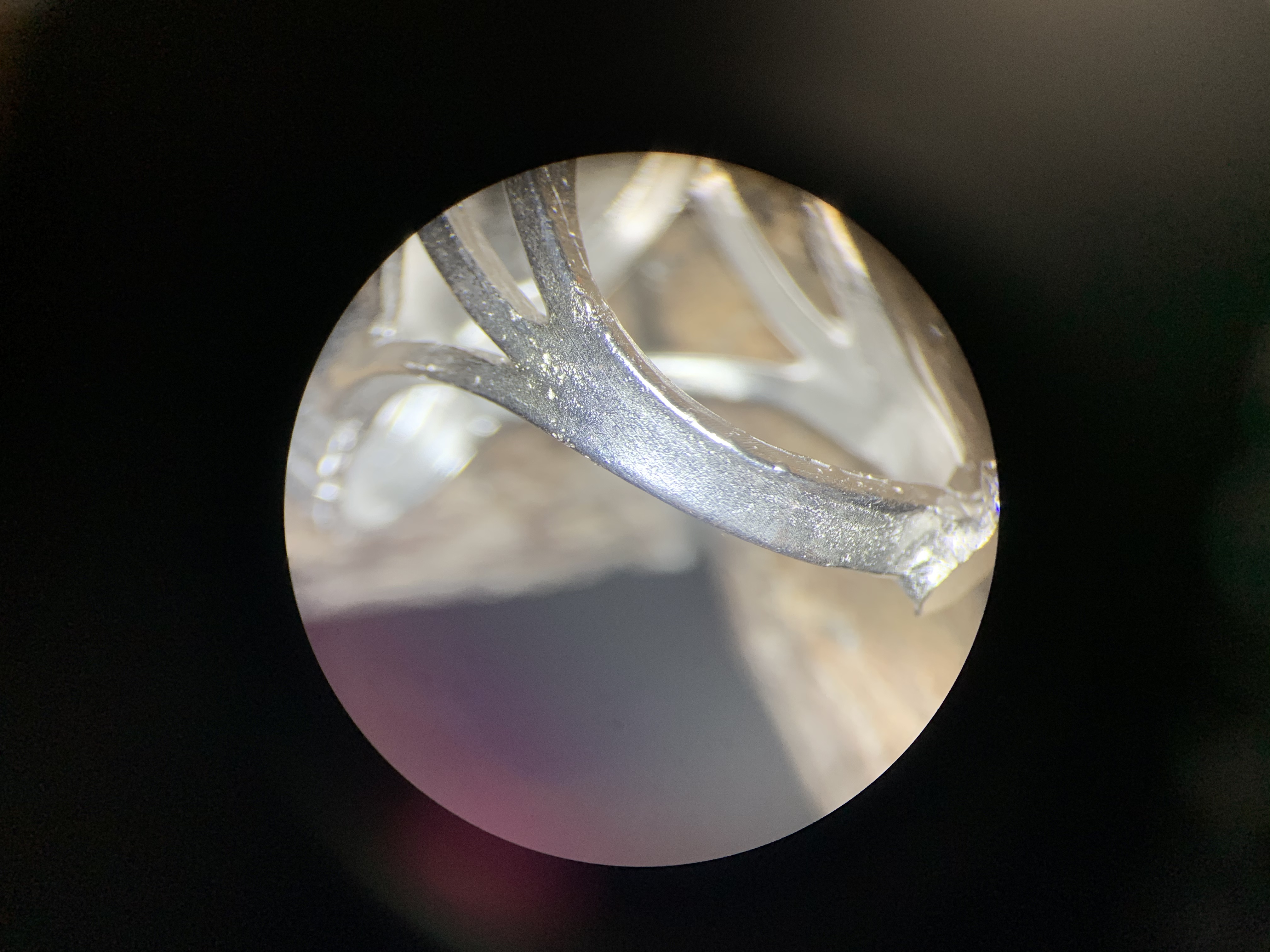

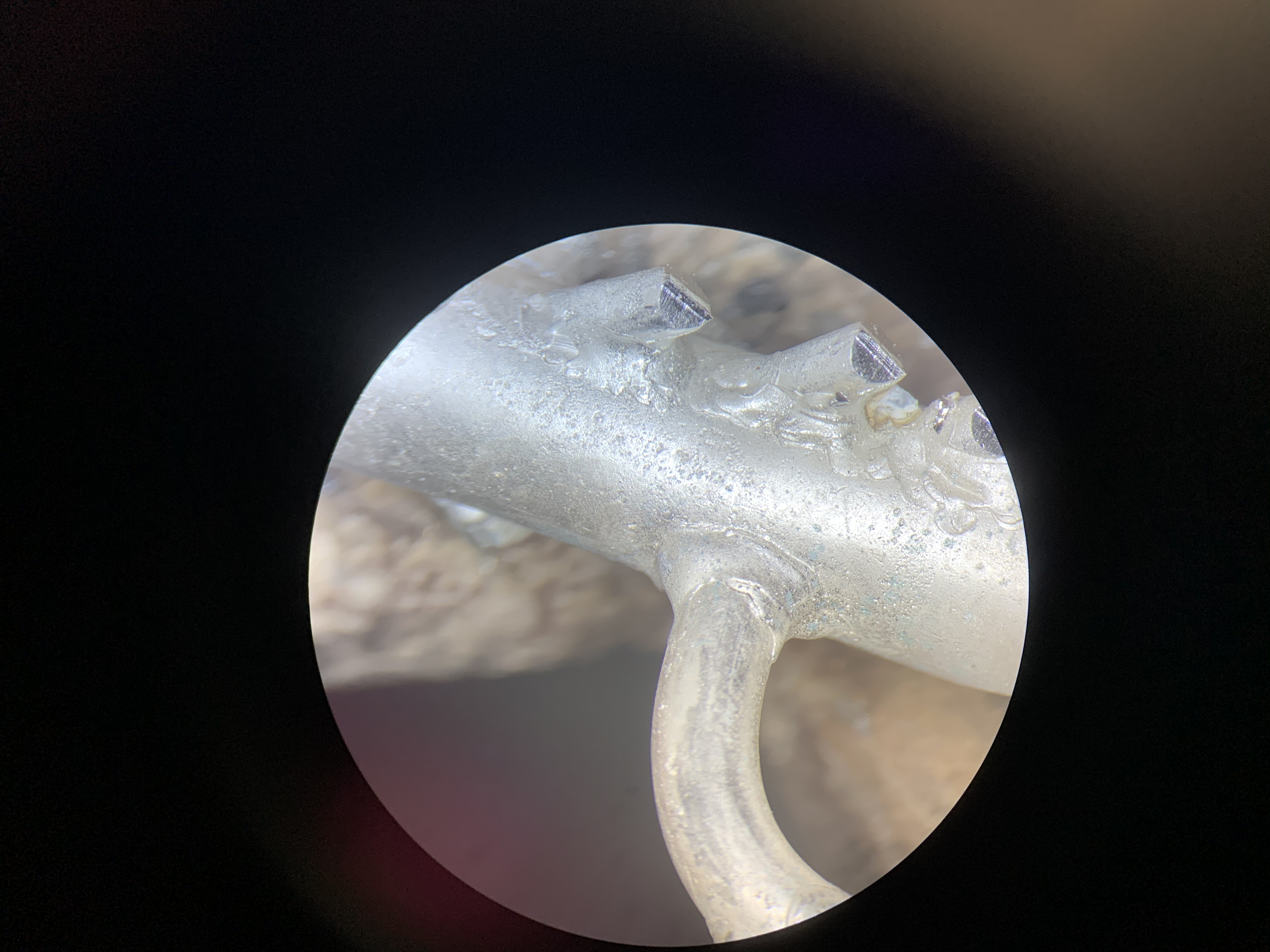

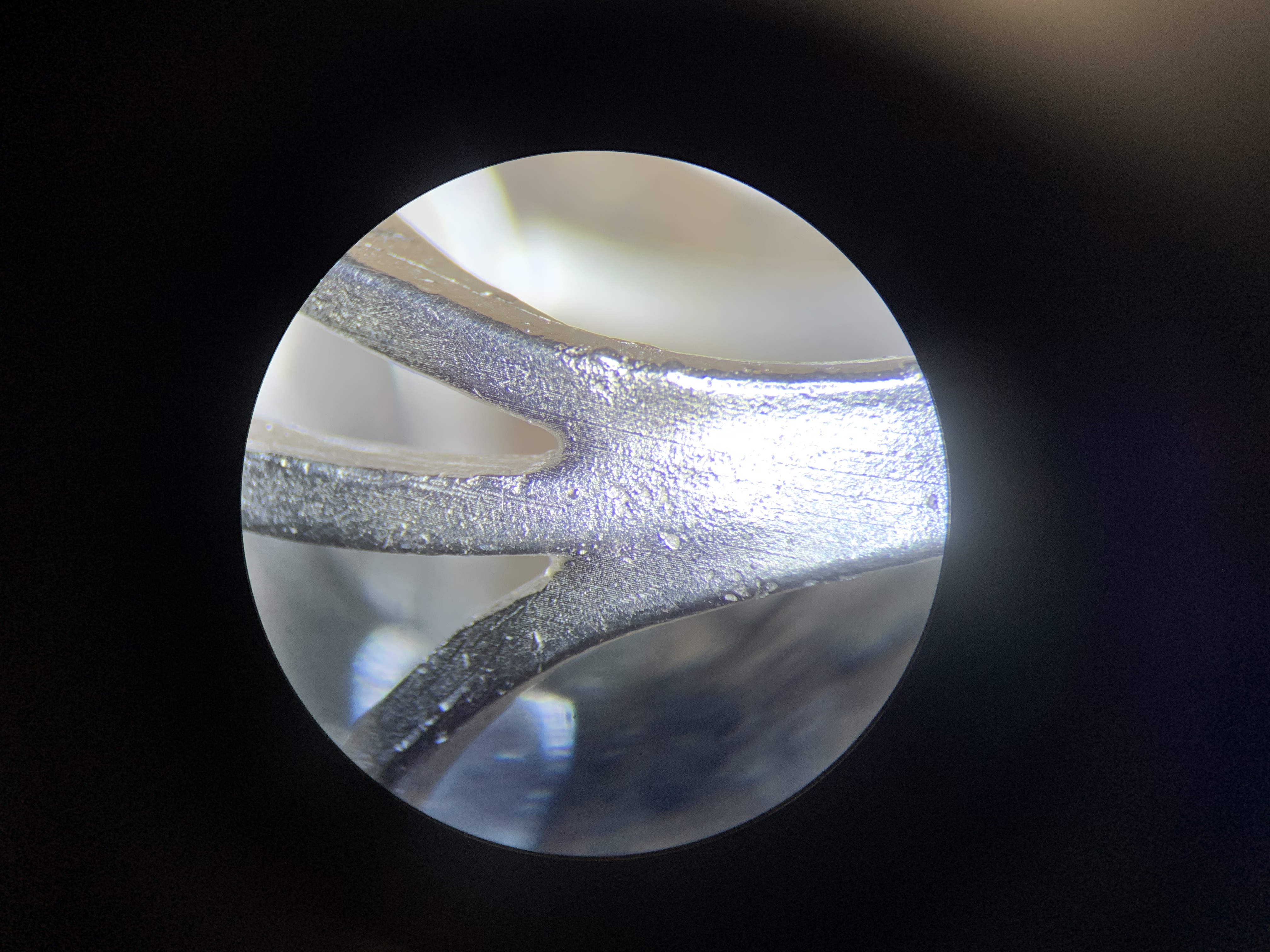

Отливал кольца из серебра. Было отлито 2 кольца. Одно, в общем, неплохо, второе с раковинами. Какая причина появления данных дефектов?
ФМ Омега+
Прокалка:
23-220 со скоростью 150 г/ч — выдержка 1 час.
220-730 со скоростью 150 г/ч — выдержка 4 часа.
730-530 и выдержка 1 час.

Температура металла при заливке 980
Опока 530.
Метал 925: примерно 40% чистота легированная бескислородной медью. Остальное вторичка.
Перед разливом внесён цинк в количестве 0,1% от шихты. Выдержка 3 минуты с перемешиванием.
Литник 3 мм. к шинке.
Масса кольца 8 грамм.

Antony_Sbitnev,
я Омегу+ на первой полке (230) прокаливаю , 1.5+1.5 часа, если спешу то 1.5+1.0.
На второй полке (730) делаю выдержку 1 час.
Последнее время прокаливал не на 230, а на 240.
Такое впечатление, что у вас воск не полностью выгорел.
