Всем Привет. Помогите понять причину этого безобразия.

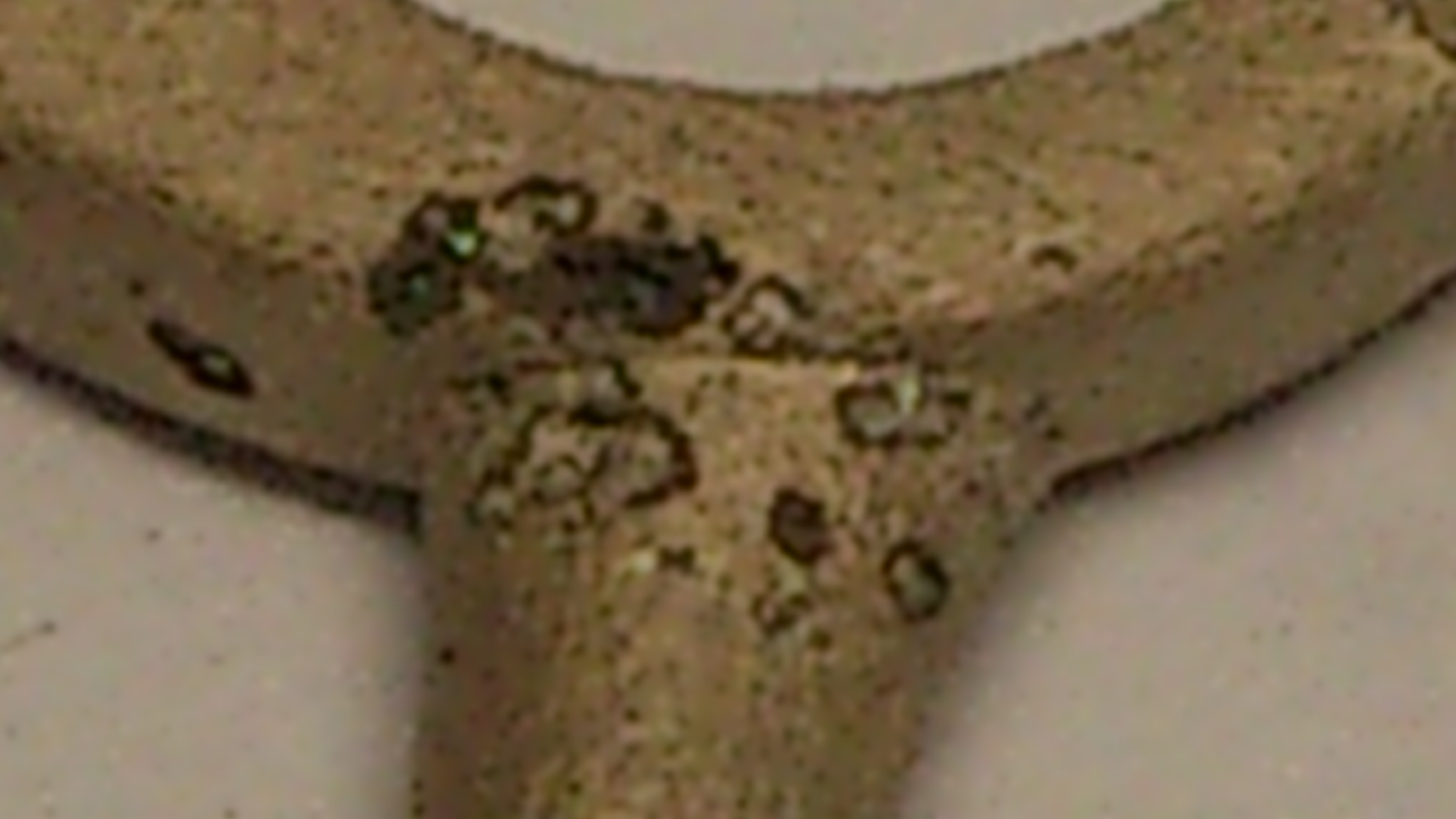

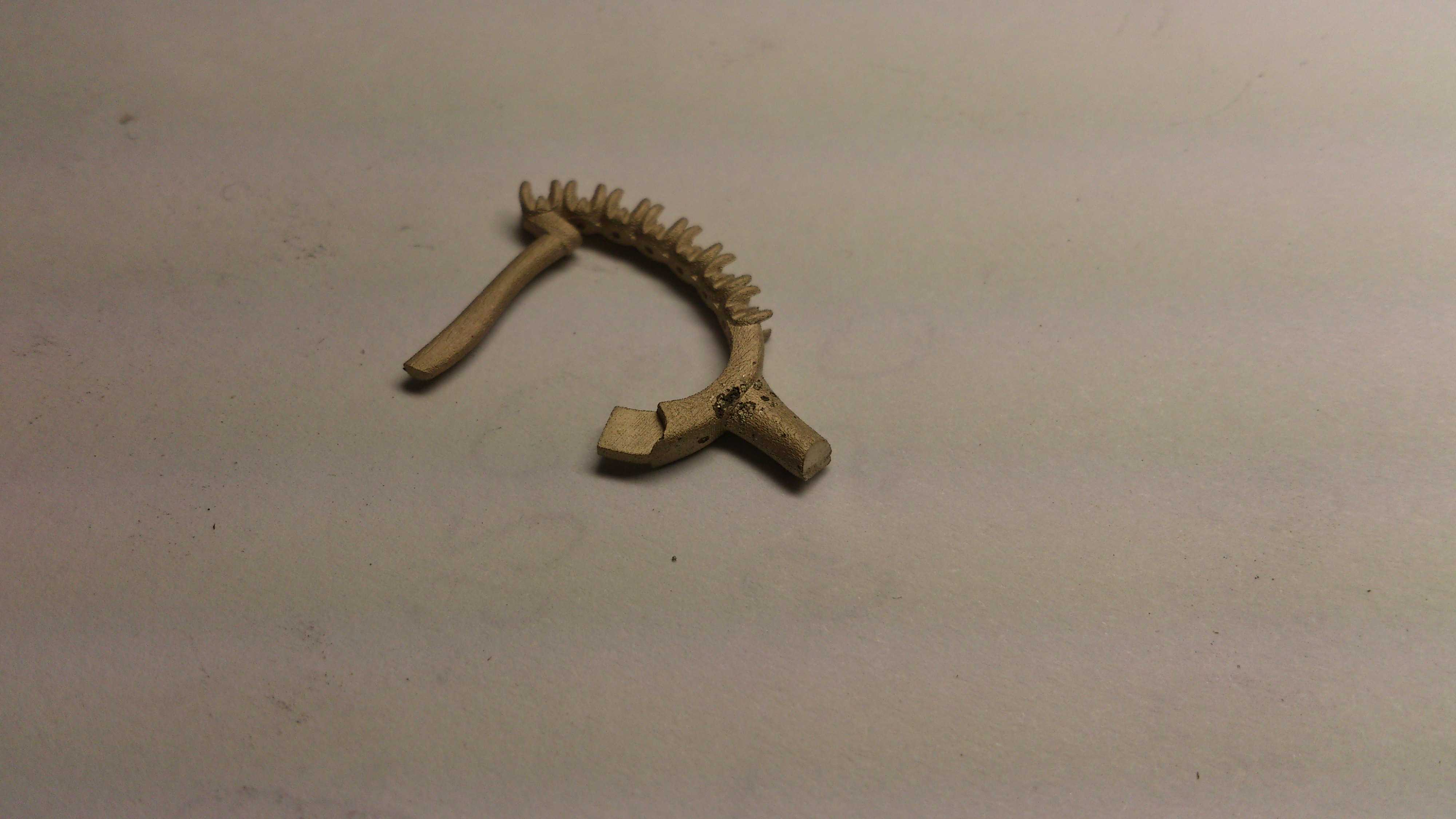

Все изделия на елке отличного качества, а одно кольцо Вот такое...
 что делать и кто виноват......заранее благодарен за ответы.

здрасти. чтоб вы не подумали что на вас так сказать наезжают и негодуют вашим вопросом вы сразу напишите температурные режимы прокалки, на чем лились, металл какой и тд и тп. больше информации больше будет и соображений и ответов))).... ну и по поиску пробежитесь в этой ветке

44serg,
Привет! По моему скромному мнению, этот дефект вызван примесями, попавшими в расплав и частично вытравленными отбелом (на что указывают ореолы электрохимической реакции вокруг пор покрупнее).
Можно предположить, например, что в шихту был добавлен королёк плохо промагниченного сплавленного спила( с частичками шлифа, к тому же), а при плавке жидкий металл плохо перемешали и большая часть ентого гомна досталась одному колечку.
Но, в принципе, примеси могут иметь и какое-то другое происхождение...

Еще раз всем привет. Режимы литья и формовки классические даже писать не хочется. Литейное оборудование тоже на уровне (индутерм 600), в отличном состоянии обслуженная и тд. Шихта - банковскоя чистота + лигатура проголдовская .обновление 50 на 50 (оборотный метал гранулированный так же как и чистота с лигатурой).формомасса кер 20 .миксер тоже путевый. Режим прокалки по всем рекомендациям производитедя +- 5 градусов. Добивает больше почему все изделия на елке отличного качества а одно кольцо как из жо...ы.

Еще ... к набору изделий на елку притензей нет все по фен шую. Ну как то так.

44serg,
этот дефект повторяется от елки к елке? если да, то поясните, где на елке колечко, убиваемое сим дефектом, обычно располагается. Вверху, посередине или внизу. Если у вас донный разлив,  то скажите - не существует ли возможность попадания в тигель какого-нибудь флюса?

Leo,
Привет данный дефект явление не постоянное , прослеживаемости месторасположения определенного нет, то на литнике то на самом столбе. Флюс при плавке металла не использую. Даже при отливке из одной партии металла (грубо говоря 1 кг чистого сплава + 1 кг оборотного металла) нескольких елок дефект может проявиться лишь на одной. Не может ли данный дефект быть причиной отломившейся формомассой попавшей в сплав при заливке. Еще интересует один повторяющийся но редко дефект на белом золоте ввиде каналов (как от червяка) . Заранее благодарен за помощь. Будет возможность сделаю фото и выложу...

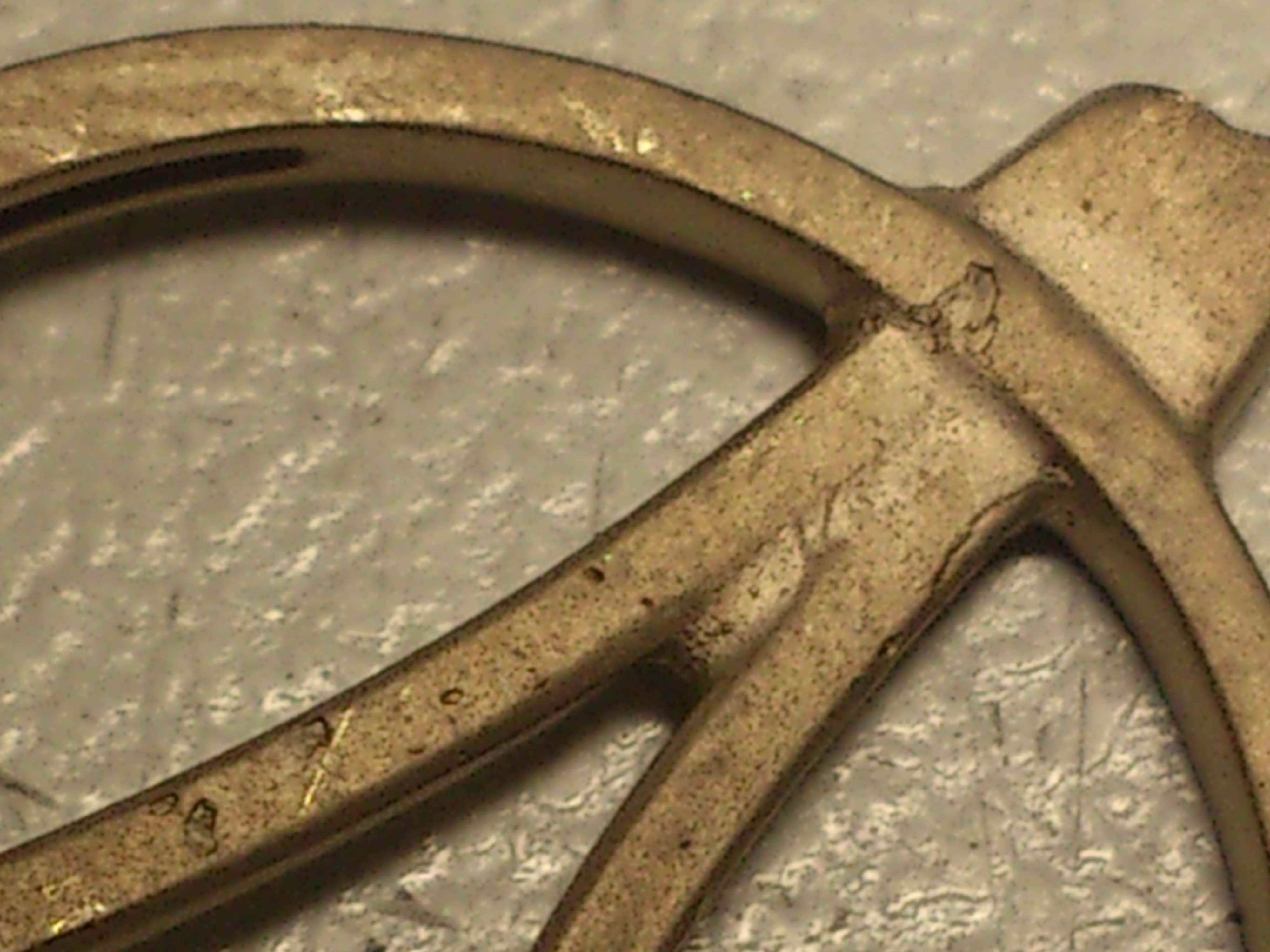

Иногда и такое бывает

если аккуратно вычищать феншуй из под штока донного разлива, то такие каки будут встречаться сильно пореже

Таки да, похоже на шлак, особенно если тигель несвежий.

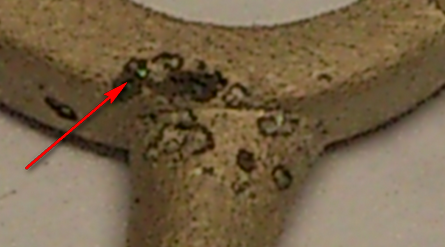

На 98% согласен с мнением предыдущих 2-х ораторов, но на 0 целых хрен десятых есть предположение, что  зеленоватые оксиды, просматриваемые на средней фотографии, связаны с недоработкой антиоксидантной лигатуры. Может перемес сплава недостаточен, типа не хватило времени на завершение гомогенизации или индуктор слабоват для такого веса,  может антиоксиданта в лигатуре не хватило, может подсос кислорода в плавильную камеру идет, типа из-за дырявых прокладок... захват металлом кусочка формомассы здесь мне кажется маловероятным... чисто на всякий случай предположу не полное выгорание остатков сажи от воска вследствие слабой вентиляции не самых маленьких опок опок в прокалочной печи или же на недостаточное время выдержки на верхней полке. Ну типа может не 4 часа, как рекомендуют производители ФМ, нужно бы выдержать, а пять... (но сам в это мало верю)
я не настаиваю на всем на этом. я предполагаю... точнее размышляю. маловато инфы

bazzl, bazzl,
Ценю юмор 5 балов. Я так пологаю что чистка тигля после каждой итливки елки и есть решение проблемы?????

Leo,
На счет зеленоватого цвета я не знаю и не разу не видел ...может после плавиковой кислоты он становиться черным .... неужели вся проблема в чистке тигля после каждой заливкой

44serg, 44serg,
ЛеоLeo,
Индуктор 12 квт для перемеса сплава для елки 600 гр более чем достаточно. Тем более шихта для елки также предварительно гранулируеться и оборотный метал и чистый сплав.

а чем отбеливаете гранулят оборотки?. ну если вообще отбеливаете...

Leo,
Опоки на самом деле большие 100 в диаметре .печи прокалочные ясуи по моиму на рынке лучше еще нет...по циклу прокалки опок верхняя полка 730 гр 4 часа выдержки...

Гранулянт оборотки и чистого сплава не отбеливаю вообще если надо то для чего???

это я на всякий случай спросил    . иногда гранулят люди делают вручную. если нет в комплекте с литейкой соответствующего девайса. в этом случае отбел практически неизбежен . ну а отсюда и зелень может выскочить и пр.

Девайсв наличие .. на счет отбела гранулянта по подробнее плиззз.
