Развернуть ⇓

YaL,
Еще такой момент после такой очистительной плавки ты берешь метал на пробу...
И есле она выше необходимой то дошихтовываешь лигатурой....

Leo,
На счёт тиглей я наверное погорячился, покупал их мало - у тех, что продаются маленькая шляпа - быстро выгорает и тигель может провалиться в муфель печки. Поэтому делали под заказ по моим размерам на разных заводах. Вроде были нормальными выдерживали 70-90 плавок без аргона в обычной печке. Ваши цифры в 800-900 плавок ВПЕЧАТЛЯЮТ!
Про лигатуры это мысли в слух. Вот bazzl и Yal говорят, что от таких то особенно много шлака. А если взять просто чистую медь, серебро, золото - что со шлаком? И вообще - что с литьём? Оно что, хуже чем с лигатурами? Это я не к тому, что ну их лигатуры  к ... , а к тому, что если нет уверенности в поставщиках да и просто нет возможности купить.
По поводу этапов цинка и кадмия чда получился как раз обратный процесс от заворачивания в фольгу до обычной плавки( в графитовом тигле в печке гораздо проще и безопаснее, чем в при открытой плавке). Просто и в том и другом случае надо настроится и сделать всё быстро, но элегантно и плавно, как в вальсе.  44serg,
Вы в самом деле отработанные тигли выбрасываете в помойку?

Вячеслав С.,
Да даже без угрызения совести. А что с ними можно делать????
Работа на потрепанных тиглях черевато осыпанием графита и как следствие графитовае включения в изделиях.(да и сливное отверстие в тигле увеличиваеться и скорость слива металла происходит быстрее вообщем чтобы не грешить на этот не стабильный параметр
КРАИЛОВО ВЕДЕТ К ПАПОДАЛОВУ ...

44serg,
А поварить в царской водке, а потом процедить раствор и добавить сернокислого железа и посмотреть что будет?
Может у меня тигеля сильно грязные получались. Это я к тому, что от 3 г в чистоте выскакивало.

Вячеслав С.,
У нас своей аффинажки нет отдаем на сторону платим не маленькие деньги что и сколько из ни можно выжать вопросс как то и в голову не приходило в зачистку укладываюсь  надо будет подумать над этим спасибо за совет.

Все правильно.

У тебя какая машина? Индутерм?

YaL,
Да индутерм 600 есть еще 2 литейки индутерм 400
Если не ошибаюсь в соседней ветке ты интересовался литейкой для платины???

44serg,
Да, мне сейчас нужна литейка на платину, паладий и сталь. Как всегда хочется обойтись малой кровью. Но загадочная японская мысль держит ценовую планку выше моего психологического барьера. Сейчас знакомлюсь предметно оборудованием кестинговых компаний на нашей улице, сопоставляя с качеством ихнего литья. Большинство работают на вакуумных платиновых центробегах (итальянских, японских). Объемы литья сотнями килограмм в месяц. Качество у всех разное. Но лучшее литье платины все таки у двух крупных фирм имеющих большие Yoshida YGP-5 (афишировать их не буду) и одной небольшой компании с маленькой Yoshidа. Хотя, есть тут один самородок, он поймал удачу за крыло и несколько лет лил платину как серебро (лучше всех), на дантистском дешевом центробеге за 8 тысяч, но последнее время улетела его удача. Наверно что то с машиной случилось, и повторить свой успех у него пока не получается.

YaL,
Я уже писал на соседней ветке был у меня опыт литья на яшиде если есть вопросы по ней могу поделится опытом...

44serg,
Спасибо. Буду иметь в виду. Пока особо вопросов нет. Про все плюсы продавцы уже все рассказали. А вот про минусы послушал бы.

YaL,
Смотря что называть минусами... своеобразная формовка своеобразное строение елки. Геморойная подготовка шихы.по лиейной машине мтнусов не припомню ..достаточно давно это было...

это было давненько уже. и в аргоне конечно же. индутермовские тигли ,продаваемые в сапфире, держат от 100 до 300 циклов. иногда до 400. но редко. как начали сыпаться - их на помойку. пробовал было их на токарном станке растачивать - неэффективно и бесполезно.
насчет лигатур и шлаков.
не , ну не секрет же , что назначение лигатуры (вспомогательного, специально создаваемого сплава) - сделать сплав не только нужной пробы, но и придать ему определенные свойства (легировать). Максимально эффективно внести в основной сплав то, что в обычных условиях бывает сделать затруднительно... Придать полезные, так сказать, свойства. Ну, а вредные свойства убрать. Для этого в состав лигатур вводятся  всякие разные добавки: медь,  серебро, цинк, кадмий, кремний, германий, индий и т.д. и т.п.   Вредные свойства сплаву придают имеющиеся в нем примеси оксидов, растворенный кислород, ну там еще кое-какой хрени. Не суть важно. В процессе легирования основного сплава вся эта ненужная хрень связывается компонентами лигатуры и, превращаясь в шлак, выводится  на поверхность сплава. А в опоку сливается то, что доктор прописал  Так что шлак  - зло довольно прогнозируемое и поэтому поддающееся учету. Ну и значит устранению. Предупрежден - значит вооружен. Осталось выработать пути  и способы устранения возможных от него последствий. Мелочевочка такая, блин... которую мы и обсуждаем в общем-то сейчас в этой теме. Если вводить компоненты в основной сплав по отдельности - вполне можно достичь прекрасных результатов. Но с долей дополнительного гемора. От которого нас и избавляют производители лигатур с самыми разным свойствами. И экономят при этом наше время, которое иногда измеряется в денежном эквиваленте.
Фигассе, сколько буковок написал... И ведь не поверите - абсолютно трезвый

Leo,
Отлично всем спасибо за отзывы утром попробую отлиться со всеми вашими рекомендациями о полученных результатах отпишусь ...
И еще про отбел гранулянта проскочила такая тема можно по подробнее для чего как и что...
Заранее благодарен с ув.

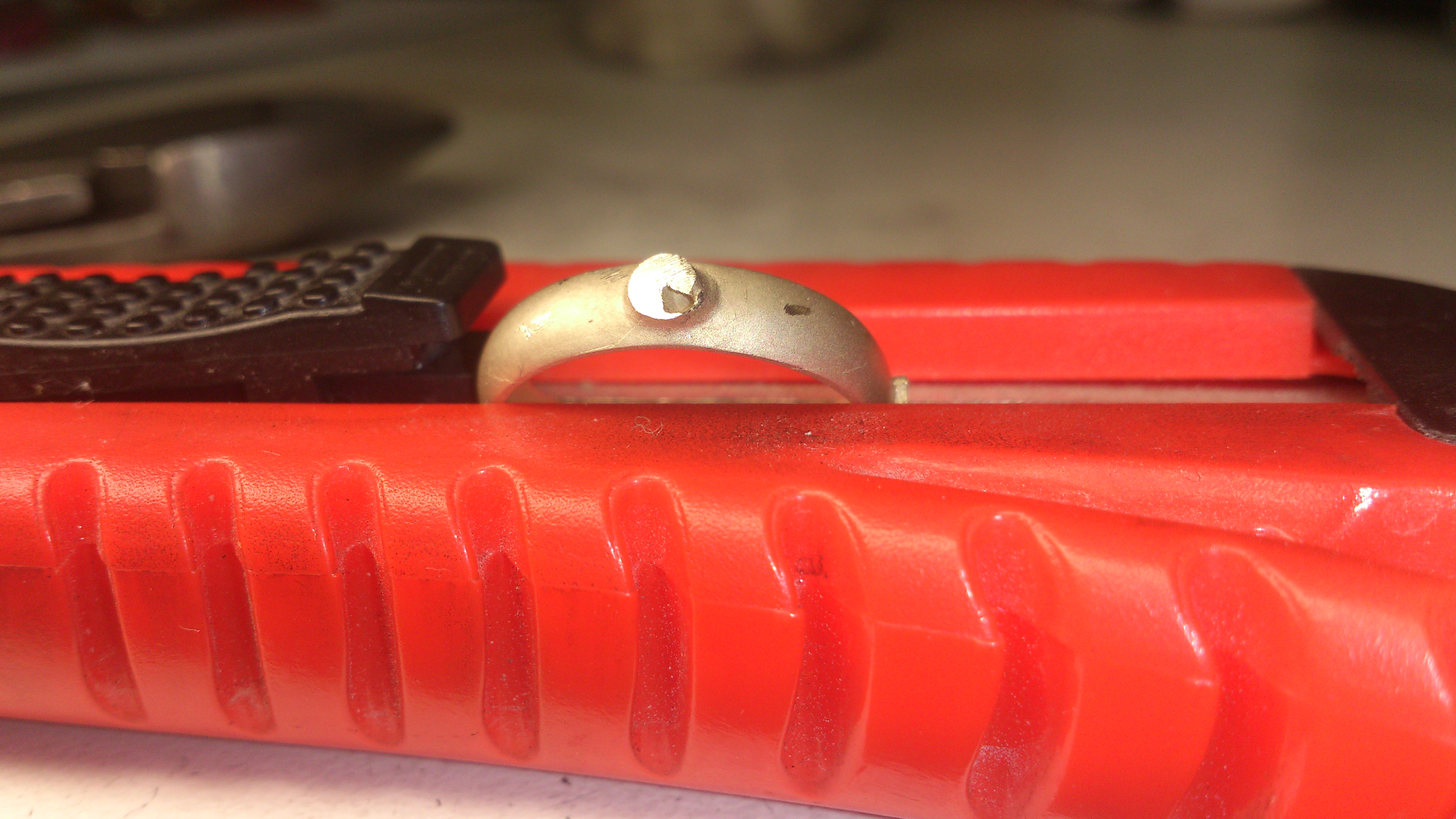

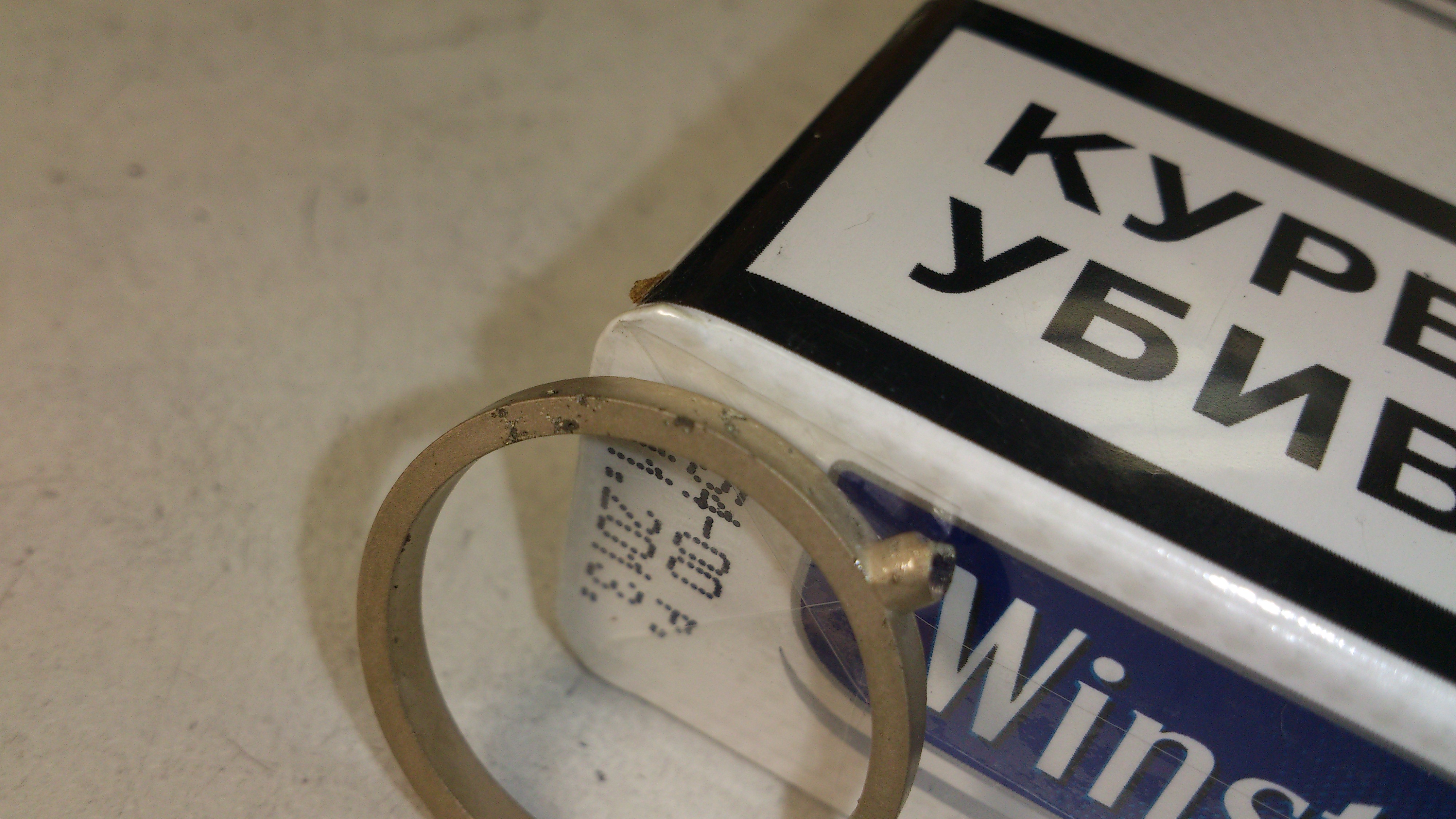

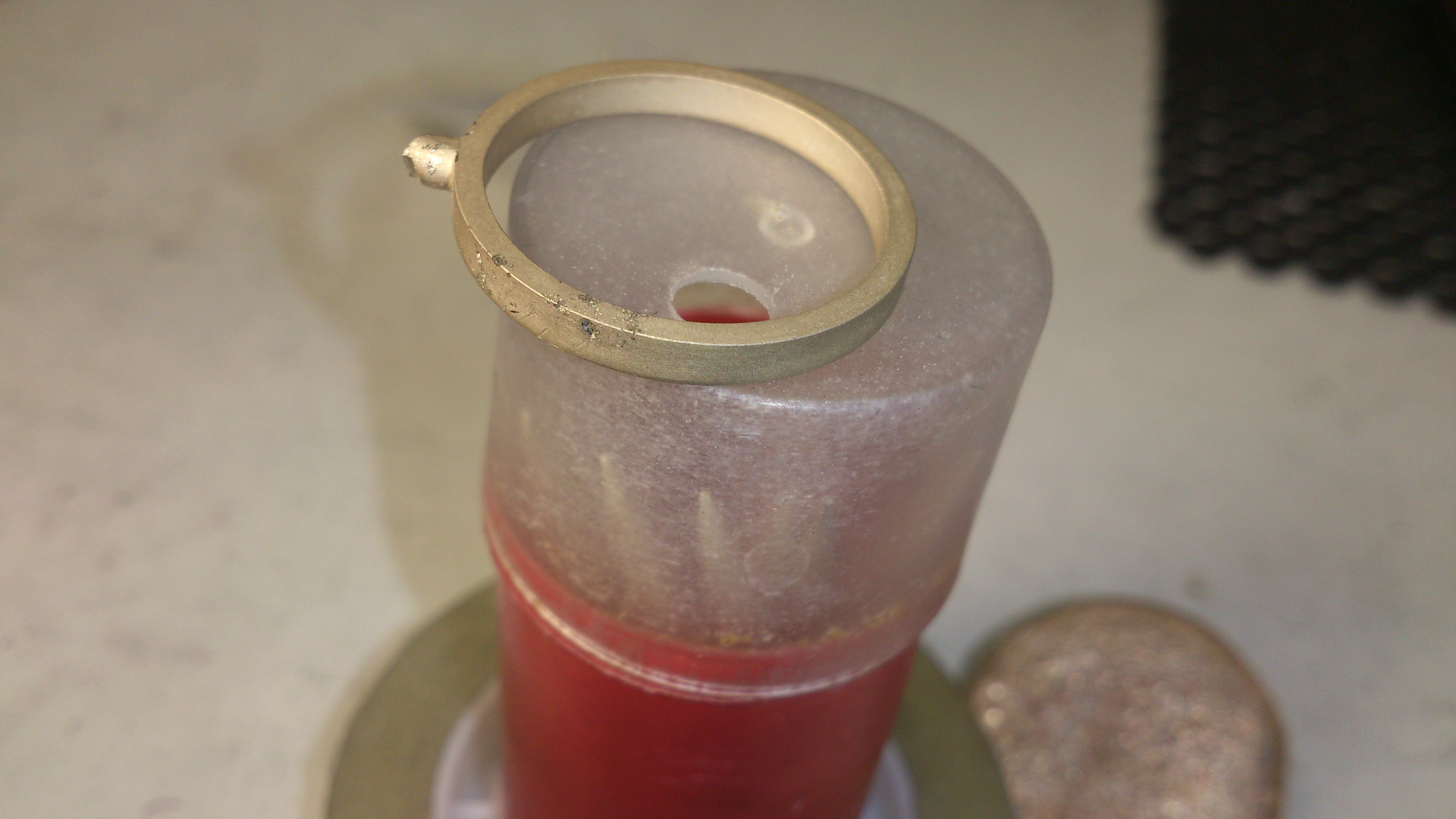

Еще один сюрприз не понятного происхождения. Визуально на литнике косяков не видно при расстрижке елки вот такае чудо.....

Поры сравнительно правильной формы (как на фото, и на литнике и на шинке) дают обломки формовочной массы. Однозначно.
Они могут взяться от неправильной сборки елок (плохо пропаяны изделия на стояке), либо от остатков старой формомассы (от предыдущих заливок) на стенках опоки, башмака или миксера, либо от просроченной или плохой (отсыревшей) формомассы.
Также бывает поток металла отрывает куски массы от острых сочленений литников или элементов изделия (стараться все острые внутренние углы делать немного закругленными).

Такая гладкая полость в литнике от формомассы    сомнительно.... при откусывании кольца формомассы в полости не было врят ли она при размывки вымылась

YaL,
На счет сборки елки я согласен огрехи были но что бы откололся такой кусок формомассы и достаточно правильной формы.

Полость имеет выход наружу и в водоструйке вымоется на раз. И на самой шинке тоже (прямоугольничек).
А мелкие поры по шинке - это газовые поры (перегрев металла) или просто такое фото или неровная поверхность???


P.S. Только от формомассы правильные поры.

YaL,
Не буду спорить... прямоугольничек это я напильником зацепил или кусачками не обращайте внимание на это.

Скорей всего флюс влетел вместе с металлом.. и скорей всего кольцо с низу ели стояло. что за литейка хотелось бы подробнее..трудно так вот просто не зная условий литья сказать сказать
