Развернуть ⇓

Это они вот так делают
https://www.youtube.com/watch?v=FKcHyMES_tI
https://www.youtube.com/watch?v=yn1CtsKcCnY

Впечатлило чистота и порядок на рабочем месте, а остальное как то не очень, размеры центрального стояка грамм на 300 не меньше, отверстия в стояке недают возможности экономить место на стояке, хорошо если льешь одни похожие по геометрии кольца , как правило на елке весь набор изделий от пусет до подвесок и массивных печаткак как это все разместить вопросс, и литники у изделий все разные как тонкий литник крепить...опаивать?...а если щель останется ....видимо на воске экономят буржуи

турки льют на высоких температах, но для каждого сплава своя температура опок- дорабатывают резинками, убирая мелкую пористость

только вместо башмака применяю диск из оргстекла, которое к опоке приматываю на скотч.

при правильной прокалке, напайка, очень правильная. и не нужна

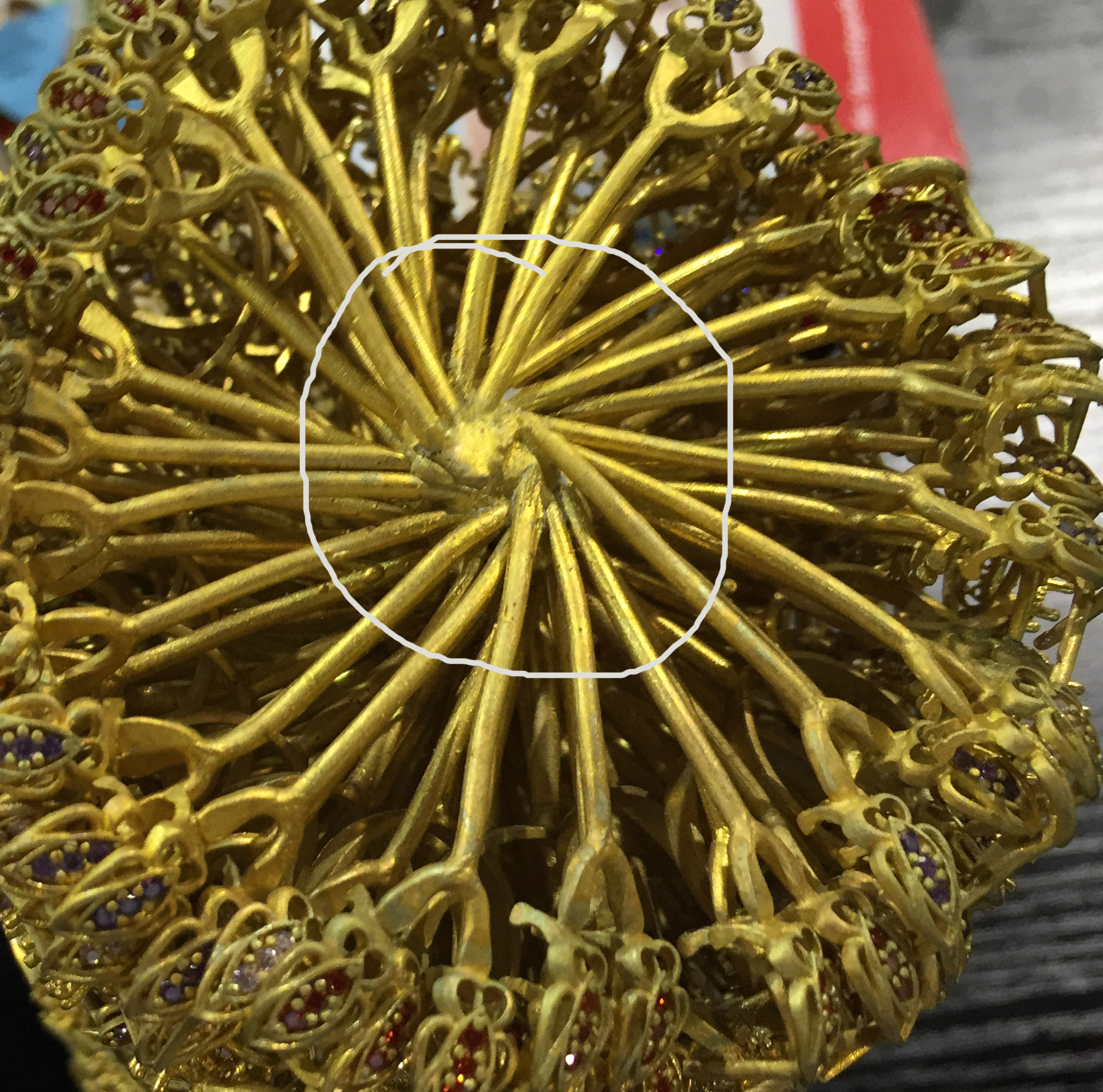

Про напайку по касательной я имел вот это в виду

платонов павел,

если бы это были ёлки из мелочёвки.. Мне кажется, было бы легче. А то вот что
Диск для масштабу. Из-за трещин постобработка увеличивается.

С Днем рождения!

В общем, участвовать в этом обсуждении замечательного американского кристобалита марки С-1 я не собираюсь.
Из уважения и дружеских чувств к автору.

Тем не менее.
Более дешёвый или более дорогой кристобалит - это разговор ни о чём.
Какие именно параметры кристобалита имеют значение - совершенно не раскрыто.
Формомасса Xtreme - самая дорогая (из обычных ювелирных). Следовательно, она самая лучшая.  )) Правда ведь?
Нужно быть производителем формомассы, чтобы сказать что вот "пробовали этот - не подошёл потому что..."
И опять таки, это будет субъективная оценка конкретного производителя.

Товарищу с Камы напишу в личку как избавиться от трещин, замешивая гипс с песком и не покупая супер-пупер формомассу с "лучшим в мире кристобалитом С1".

Был когда-то на семинаре г-на Howard Pomerantz
Говорил тогда ещё, что Satin Cast 20 не имеет аналогов, что все остальные формомассы в мире могут конкурировать разве что с дешёвыми КЕРРовскими формомассами. После семинара пытался найти этот слайд - не удалось. Забрал Померантц этот слайд и спрятал.

Так что... Всё принимается, когда понимаешь, что нужно находить аргументы для продажи какой-то конкретной формомассы. Кстати, возможно, турецкая формомасса и хороша. Возможно, в чём-то не хуже КЕРР. Но мне бы посмотреть, надо бы 2-3 кг. Я напишу тебе потом про её некоторые объективные свойства в сравнении с тем же Xtreme. Турки тебе это не скажут.

турецкая елка, маленькая масса готовых отливок к огромной массе литников , суммарный угар приведенный к готовой отливке  не айс. И сложностей в отливках не видно , простейшие формы.

а вот мне интересно: если по мере вычерпывания формомассы из мешка она становится все хуже - это объективное ее свойство или субъективное?

и если формомасса начинает схватываться (начинает терять глянец) на 11 минуте, а заканчивает на 18 минуте - это признак чего?

влажности в помещении может? незнай у меня не меняется на амеге + ну она вообще не раньше 11 схватывается.

"Маша и медведь", 12 серия.
То, что Маша заметно выросла- это объективное её свойство, или субъективное?
А если говорить серьёзно, то всё же каждая формомасса для своего применения.
З.Ы. Константин, спасибо за совет. Первая полка у меня была 150, а сделать до температуры кипения воды- это попробую. Возможно, пар рвёт (это происходит с непросушенными кирпичами- поэтому они такие дерьмовые).

bazzl,


Это свойство сегрегации компонентов - расслаивания.
Представьте смесь соли и гречки. Если потрясти такую смесь  - соль окажется на дне.
А "хуже" - в чём проявляется? Что конкретно ухудшается?

Если формомасса начинает терять глянец на 11й минуте, а заканчивать на 18й минуте - это не очень хорошая формомасса. Вы можете получить с такой формомассой кучу проблем при литье.
А это с какой формомассой вы столкнулись в этом свойстве?
И это связано с верхним абзацем или нет? Можно поподробнее об этом?

Кудъля,
для тяжелых отношение 36-100

платонов павел,
Ну да, это для фирменной. Для самопальной там другое соотношение.

чиста субъективно это непохоже на расслаивание, а похоже на отсыревшую формомассу досыпанную доверху кондиционной, но не факт, конечно

чем хуже отсыревшая формомасса вы себе представляете, полагаю

не могу ответить ни лично, ни публично - этика с естетикой не позволяет

зы - тем более, что я ни в чем на 100% процентов не уверен, естественно

Кудъля,
Да, там другие. для гипса 100- 30-100

bazzl,


Если Вы видите это глазами, то в этом можно быть уверенным на 100%

Плохую формомассу хорошей никто не досыпает - это точно.
Если это не был открытый мешок, который долго постоял в сыром помещении, то это связано только с внутренним перемещением компонентов. Одни уходят вниз, другие остаются наверху. К тому же, если бы мешок постоял в сыром помещении, то сверху была бы плохая смесь, а снизу лучше. А у Вас наоборот.
Возможно, гипс оказался более мелкой фракцией и просочился со временем вниз. Наверху его мало, смесь получается более слабая и ведёт себя как отсыревшая.
Бороться с этим можно только тщательно перемешав содержимое всего мешка....

Насчёт схватывания 11 - 18 минут.
Всё-таки. Это относится к разным "слоям" мешка? Или это формомасса такая вся: и сверху мешка и снизу?
Можете ответить на этот вопрос?

Такие временные параметры говорят, скорее всего, о том, что рабочее время у формомассы порядка 7 минут, а полное схватывание произойдёт через полчаса после начала смешивания. А это говорит о том, что либо формомасса плохая изначально, либо некоторые компоненты в ней исчезли в конкретном замесе.

Самое интересное, что я не могу утверждать- хорошая формомасса или плохая, ведь я не знаю, когда она была сделана. Стоит какой то свой номер, а даты нет. Может, она уже от старости такая. Сравнивать же можно одинаковые по старости.
