Развернуть ⇓

А, браслет.  Какой браслет?  Если сделать просто широкий браслет - то да, будет смотреться (у меня самой идея эта была, но вытянутая через электрические вальцы полоса расслоилась.  А цепи - неа, не думаю.  Будет пятнистая цепь, рисунка мокуме видно не будет.  Ну, или цепак будет из обручальных колец.....

Boss - У Вас пресс 2000т. Приготовьте Вы брикетик из кусочков. Для диффузионной сварки важно прилегание качественное. У Вас на прессе так приляжет, что и греть не надо, если полгода полежит. А в печке - за ночь. Если получится - станете Коперником.

Да я так и думал, но температуру при этом не дашь  (у него масса под 16 тонн, заколебаюсь прогревать ).
Когда давишь изделия- механическая диффузия (назовем ее так) присутствует, особенно если заготовки чистенькие, да еще после отбела, нежирные, неокисленные...
Бывает, меди или люмантия сверху положишь чтоб рельеф был без утяжин - так схватися, неоторвешь! Думаешь : класс, надо использовать. А только по краям ножничками обрежешь-сами разлетаются. Или согнуть механически хоть чуток-все, хана, отпадают все слои

Не надо под прессом температуру. Давите в приспособе, болты затягивайте под прессом и в печку ее (приспособу). И ссе. Корнерочков туда напихать, проволочек, огрызочков разных. Во будет

Для этого вполне достаточно винтового (балансового) пресса. В 2000-нике вся приспособа если не разлетится, так раздавится "на кизяк" и тогда ссе-привет


Пресс стоит на фундаменте в полуметровой яме. Общая высота 3м.
Прорваться к нам на пресс-мечта всех ювелиров нашего города (практически недостижимая). Последняя фотка-двигатель, под ним бак для масла на 400 л
Вот и ССЕ, привет

Ага!  А я без пресса, просто бридой утянула, и газовой горелочкой прогрела - шлифовала бока, ничего не отшелушилось, сверлила - у меня стружка осталась, вот думаю - мож, приспособить куда, рисунки на стружке еще интереснее, чем на листе, крутила туда и сюда, и треснул только лист, в пруте был только одно место, где прут застрял в вальцах и чуть ли не переломился.  Так вот, после всего в этом месте отошли верхние слои (я из этого куска браслет  сделала, и там эдакая "выбоина").  Усе.

спасибо всем огромное! подбирать латуни по их свойствам непростое дело-) таблица сплавов кому надо здесь- DPVA.RU. можно вывих мозга заработать даже тем, кто с ТКМ на ты-). сложно (невозможно видимо) угадать химико-механические свойства специальных латуней в отожженом состоянии. да и смысл, если в соединительном слое образуется "своя"латунь. пробовал много чего, результат один. надо просто ЗНАТЬ уже пригодную марку и температурный режим, время нахождения в печи. здесь видимо нужны практические знания-толку от того что я купил лист латуни, предназначенный для штамповки и вытяжки, выбирая по таблице наиболее совместимые по мех свойствам с медью и серебром.  пробовал и с л55 и л75 самодельными-непрочные соединения получаются, с серебром-без проблем, но мне надо чтоб после красного желтый цвет был. видимо для данного ламината придется городить печь для соединения в жидкой фазе. а насчет рыбки-смутили меня странные шершавые края на никеле и рельеф от протравы. но видимо дело все в перегреве ламината, и смешанный слой оказался менее стойкий к протраве из всех. да и размеры, указанные ниже не учел-думал больше. а вообще молодец этот мартин из альбукерки. неаккуратно все, брутально, но не обручалки же-) а цены- отдельная тема. у нас в россии цены с 8-4 т.р. за грам труда в золоте скоро упадут на землю, уверен. а то многие  ориентируются на ценовую политику интернетмагазинов мокуме, руки потирают-щас чуть дешевле как предложим, все как начнут грести. как разбогатеем... не похожи ли вам эти "джеймсбиньёны" на комивояжеров с "суперпредложениемтолькосейчас"? я вообще не врубаюсь сколько людям говорить рублей за свой труд. или работай как комивояжёр брехливый и впаривай, или никому это не нужно дороже 2-3 т.р. за грамм вместе с металлом в лучшем случае. у кого как с этим?

http://ny-image1.etsy.com/il_fullxfull.25992037.jpg

А вот тут очень хорошо видно растрескивание пластины в центре.  У меня такое же получилось по листу....

Условия были не совсем одинаковыми.  Была всего лишь одна горелка, одни тиски, одна маленькая наковаленка.  То есть, кто-то успел вручную прокатать пластину, я нет, кто-то устал ждать своей очереди на наковальне и загнал пластину в вальцы слишком рано (не я ) и она получилась хуже, чем моя.  Надо пробовать, еще и еще.

Уважаемые мастера.
У меня вопрос к вам-реально ли в металле в технике мокуме-гане изобразить рисунок такого вот плана ?

да

Я думаю если есть мировая цена таких изделий то ненадо выше мастера прыгать, сделай  то что  мастер показал  а там люди оценят  а в инете наши фуфло талкают это не есть искуства МОКУМЕ ........              :arrow:

Ну, как у вас назівают металлическую нить, что связівает разніе детали?

Уважаемые коллеги, если Вас всерьез интересуют ламинаты, из которых с использованием различных приемов техники мокуме-гане можно получать массу интересных рисунков на поверхности многослойных платин (ламинатов), посмотрите страничку http://www.knife-time.eu/mokume.htm - не пожалеете затраченных нескольких минут! Ваши вопросы пишите мне на мое мыло.

Не плохо,мне нравится.желтое и серебро?
Кстати гдето на ютубе видел видео,делали мокуме туто сложили пакет связали прополокой и грели горелкой минут 5 ,все проварилось.
я удивился этому,пакет даже не защищали сверху

http://www.youtube.com/watch?v=Yu9Ytv7l10A&NR=1


http://nl.youtube.com/watch?v=TXyUnRewciM

плистилин -это хорошо. мокуме из пластмасс-вообще давно устоявшееся направление в изготовлении украшений. что касается тутошней темы-кто чем очищает пластины перед запеканием ламината? я использую наждачную бумагу 400 зерен на см и обезжириваю фери. попробую титановый песок-его валом у нас под ногами, довольно абразивен в отличии от кварцевых сортов ( зерна в них круглые, по типу лунного реголита) отпишусь о результатах- бо тема умрет я чуствую- содержательность близка к нулю в последнее время.

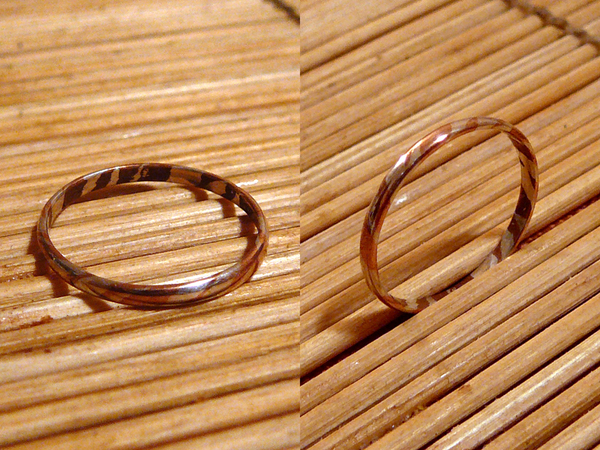

вот... пробничек. AgCu

Мне интересно, такую ляпоту реально вытянуть через фильеры?
А то как-то все ограничивается обручалкой либо пластиной...
