Нет единого места для сбора информации на эту тему. Сейчас все больше мастеров пользуется твердосплавными штихелями и для их выточки и заточки без удобного, легкого, компактного, несложного в изготовлении приспособления жить тяжко. Прежде всего меня интересуют конструкции квадрантов, но и любая другая информация, способная помочь в создании универсального и простого станка будет интересна. Давайте сюда выкладывать и свой собственный опыт, и то, что в интернете найдем.
Развернуть ⇓
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#101
0 / 0
Добавлено: 20.10.2015 19:03:14
с другой стороны , главное чтоб я сам себя понимал)))
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#102
0 / 0
Добавлено: 20.10.2015 19:08:03
Цитата
Я так шпрехаю и спикаю
я так же, но если переводчик установить в комп, то очень удобно. раз и оно само через секунду перевелось ну или две, и вроде как у себя читаешь)))
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#103
0 / 0
Добавлено: 20.10.2015 19:29:37
с переводчиком там тоже кулебяка)))
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10536
В друзьях у: 32
Голосов: 2222 / 44
#104
0 / 0
Добавлено: 21.10.2015 21:23:51
http://www.youtube.com/watch?v=ILy3MhaAAJ4
Offline
Профиль
Вверх
Михаил Ш
Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2730
В друзьях у: 9
Голосов: 361 / 50
#105
0 / 0
Добавлено: 28.10.2015 19:55:56
У меня в голове конструкция почти сложилась. Нюансы остались, например, механизм плавного закругления пяточки. Этого в ограночниках нет.
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#106
0 / 0
Добавлено: 28.10.2015 20:21:34
Шестеренка ?
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#107
0 / 0
Добавлено: 28.10.2015 20:38:04
Цитата

У меня в голове конструкция почти сложилась. Нюансы остались, например, механизм плавного закругления пяточки. Этого в ограночниках нет.
Миша, объясни пожалуйста на каких штихелях ты собираешься делать плавную пятку, и для чего?
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
Михаил Ш
Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2730
В друзьях у: 9
Голосов: 361 / 50
#108
0 / 0
Добавлено: 28.10.2015 21:41:27
Цитата

Шестеренка ?
Нужно плавно приподнимать головку. Я думал рычагом, но шестеренка с зубчатой рейкой -- вариант не плохой.

Цитата
Миша, объясни пожалуйста на каких штихелях ты собираешься делать плавную пятку, и для чего?
Да мне с закругленной пяткой больше нравится, чем грань. Можно бормашиной резинкой, или диском с порошком, но на станке геометрия идеальная будет. Но и несложно хочется это сделать.
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#109
0 / 0
Добавлено: 28.10.2015 21:58:49
А что мешает на туже малютку приложить подставку под головку *?
Там все есть,и все плавно.
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#110
0 / 0
Добавлено: 28.10.2015 22:01:07
или снимает ногу, делаем отверстие, загоняем втулку и на ось)
лучше чем у GRS будит))
Если бы мы были одни во Вселенной, то сколько пространства пропадало бы зря… (с)
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#111
0 / 0
Добавлено: 28.10.2015 22:02:09
Цитата

Цитата
(Olaf 28.10.2015 20:38:04) Миша, объясни пожалуйста на каких штихелях ты собираешься делать плавную пятку, и для чего?
Да мне с закругленной пяткой больше нравится, чем грань. Можно бормашиной резинкой, или диском с порошком, но на станке геометрия идеальная будет. Но и несложно хочется это сделать.
Бессмысленное занятие ( разве что потешить своё инженерное самолюбие), ведущее к усложнению заточной приспособы.
Единственный профиль который можно будет так выточить с минимальным усложнением - флах.
Фацеты потребуют ещё и синхронного доворота штихеля вдоль продольной оси. Про болы и шпицы, я вообще молчу.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
Михаил Ш
Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2730
В друзьях у: 9
Голосов: 361 / 50
#112
0 / 0
Добавлено: 28.10.2015 23:09:02
Цитата
Фацеты потребуют ещё и синхронного доворота штихеля вдоль продольной оси
Когда пяточку делаешь, угол меняется, а маленько завалить можно в среднем положении. В том, что с краю и в середине завал немного разным будет, ничего страшного нет.
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#113
0 / 0
Добавлено: 28.10.2015 23:15:53
Цитата
Когда пяточку делаешь, угол меняется, а маленько завалить можно в среднем положении. В том, что с краю и в середине завал немного разным будет, ничего страшного нет.
Стоп, стоп!
Что значит ничего страшного? Фигушки. Если решил делать плавную пятку, то и СИНХРОДОВОРОТ делай. А то ишь, ничего страшного.
А что по поводу бола? Как ты себе представляешь плавную пятку на боле? :)
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
Михаил Ш
Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2730
В друзьях у: 9
Голосов: 361 / 50
#114
0 / 0
Добавлено: 28.10.2015 23:25:38
Цитата
А что по поводу бола? Как ты себе представляешь плавную пятку на боле?
Тут без ЧПУ не обойтись, может Янис подскажет.
Всего-то три оси, вертикаль, и два поворота.
Изменено: Михаил Ш - 28.10.2015 23:32:49
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#115
0 / 0
Добавлено: 28.10.2015 23:35:26
Цитата

Цитата
(Olaf 28.10.2015 23:15:53) А что по поводу бола? Как ты себе представляешь плавную пятку на боле?
Тут без ЧПУ не обойтись, может Янис подскажет.
Миша, стрелки на Яниса не переводи, я знаю что он твой любимчик и защитник :)
И никаких чпу, самговорил что попроще
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
Михаил Ш
Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2730
В друзьях у: 9
Голосов: 361 / 50
#116
0 / 0
Добавлено: 29.10.2015 03:44:45
Цитата
И никаких чпу, самговорил что попроще
Тогда рукой крутить.
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7294
В друзьях у: 26
Голосов: 1794 / 11
#117
0 / 0
Добавлено: 29.10.2015 04:34:23
Цитата

Цитата
(Olaf 28.10.2015 23:35:26) И никаких чпу, самговорил что попроще
Тогда рукой крутить.
Что крутить то? :)
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
Sd768
Пользователь
Регистрация: 02.03.2015

Сообщений: 4854
В друзьях у: 6
Голосов: 539 / 9
#118
0 / 0
Добавлено: 29.10.2015 08:28:08
Цитата

А что по поводу бола? Как ты себе представляешь плавную пятку на боле?
Элементарно, Ватсон, это фрагмент тора. :)
Сделать тоже элементарно, только не нужно. :)
Offline
Профиль
Вверх
Михаил Ш
Пользователь
Регистрация: 02.03.2011
Откуда: Санкт-Петербург

Сообщений: 2730
В друзьях у: 9
Голосов: 361 / 50
#119
0 / 0
Добавлено: 29.10.2015 09:43:22
Ребята, сделать идеальный заточной станок, задача не стоит. Хочу сделать по возможности простую, не сложную в изготовлении, и более приспособленную именно для заточки инструмента, чем ограночный станок, конструкцию. Недостатки в нем все равно будут, но их количество хотелось бы минимизировать, при этом не усложнив, а упростив конструкцию. Задача вполне решаемая.
Адрес сайта смотри в профиле
Offline
Профиль
Вверх
amigosan
Пользователь
Регистрация: 31.05.2012
Откуда: Москва.

Сообщений: 3061
В друзьях у: 4
Голосов: 384 / 8
#120
0 / 0
Добавлено: 29.10.2015 10:27:19

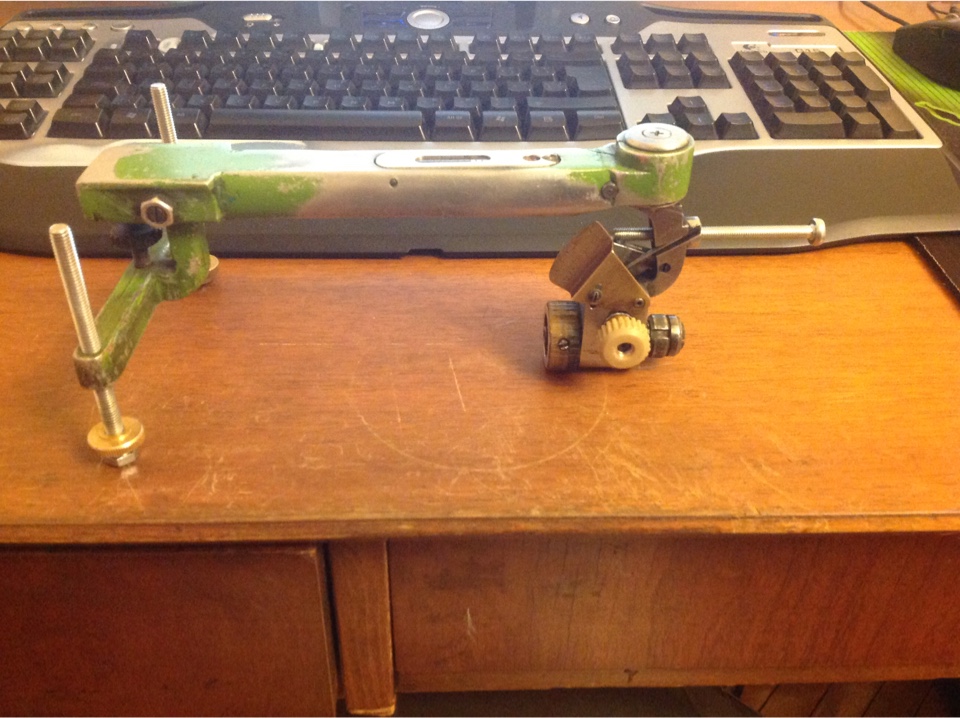

Малюки вроде продают незадорого, любой поворот и угол, головка подрессорена (плавный спуск пятки можно сделать). Или сделать кронштейн как  аля ленинград 6у (У НЕГО ПЛАТФОРМА ВСЕГДА ГОРИЗОНТАЛЬНАЯ), и прицепить головку от малютки.
Державок можно наделать под любой инструмент  с штоком 8мм.
проще некуда. и точить можно все
Изменено: amigosan - 29.10.2015 10:28:00
