Нет единого места для сбора информации на эту тему. Сейчас все больше мастеров пользуется твердосплавными штихелями и для их выточки и заточки без удобного, легкого, компактного, несложного в изготовлении приспособления жить тяжко. Прежде всего меня интересуют конструкции квадрантов, но и любая другая информация, способная помочь в создании универсального и простого станка будет интересна. Давайте сюда выкладывать и свой собственный опыт, и то, что в интернете найдем.

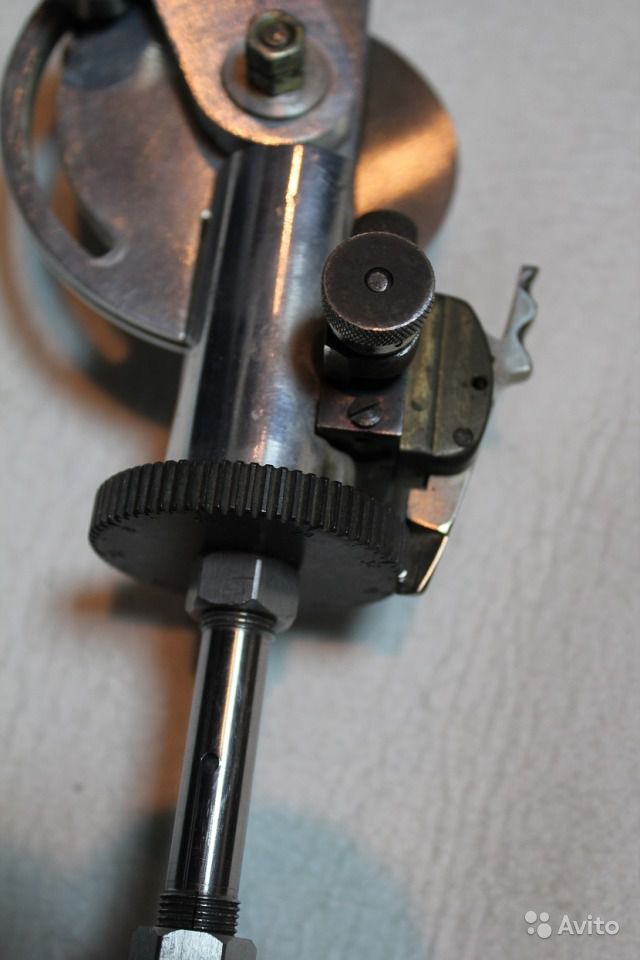

Имею последний вариант. Доволен.Но пользуюсь редко.А что интересно то?

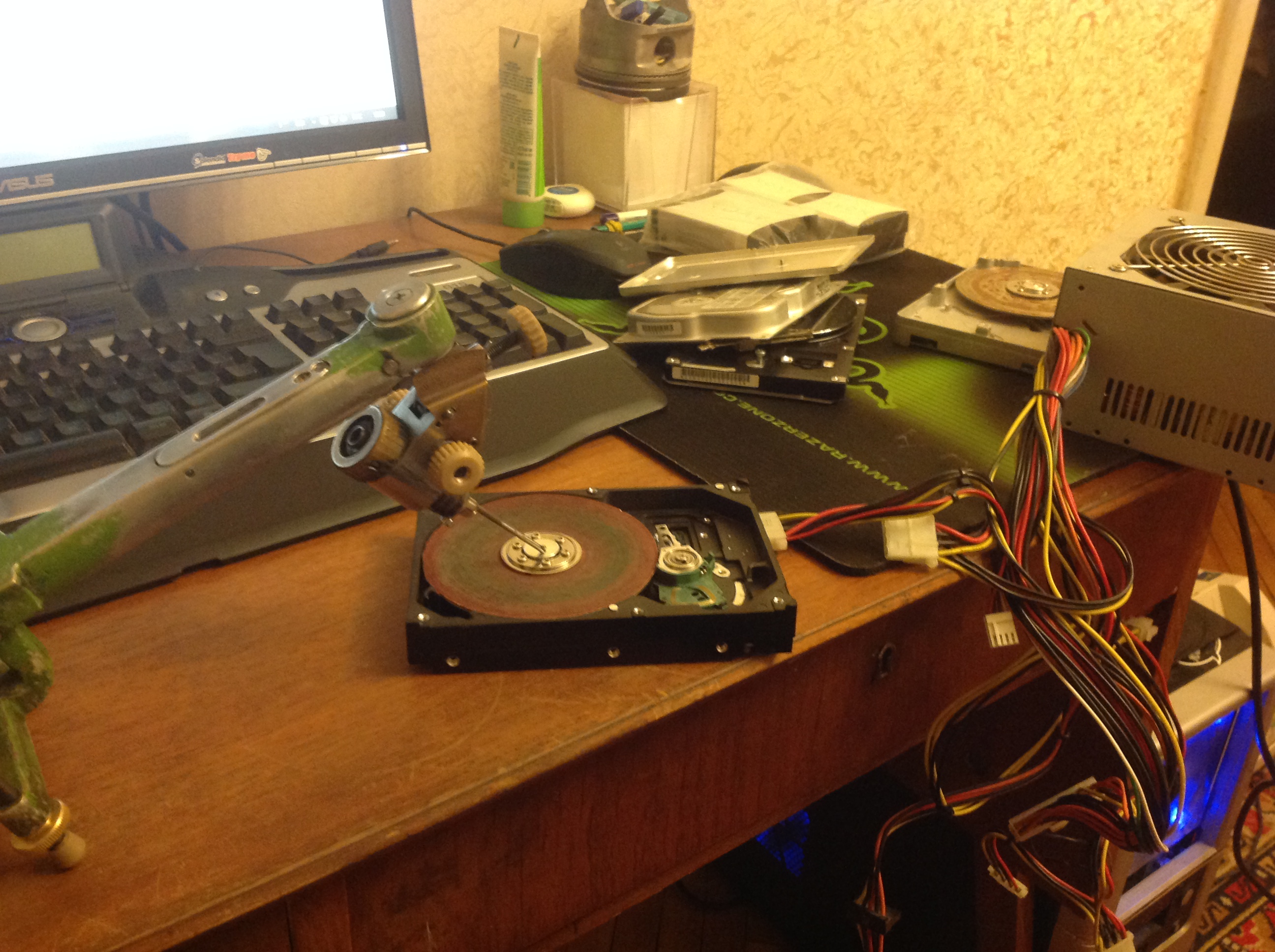

По этой схеме и в интернете несколько самоделок видел.
Хочется такой конструкции, чтобы с минимальными усилиями хороший результат получить. Особенно интересно, когда в конструкции используются готовые узлы. Например, угломеры, или от каких-то приборов узлы. Самодельщику нанести на лимб шкалу и то не просто.

Sd768, по простоте и дешевизне неплохо, по остальным параметрам -- не очень.

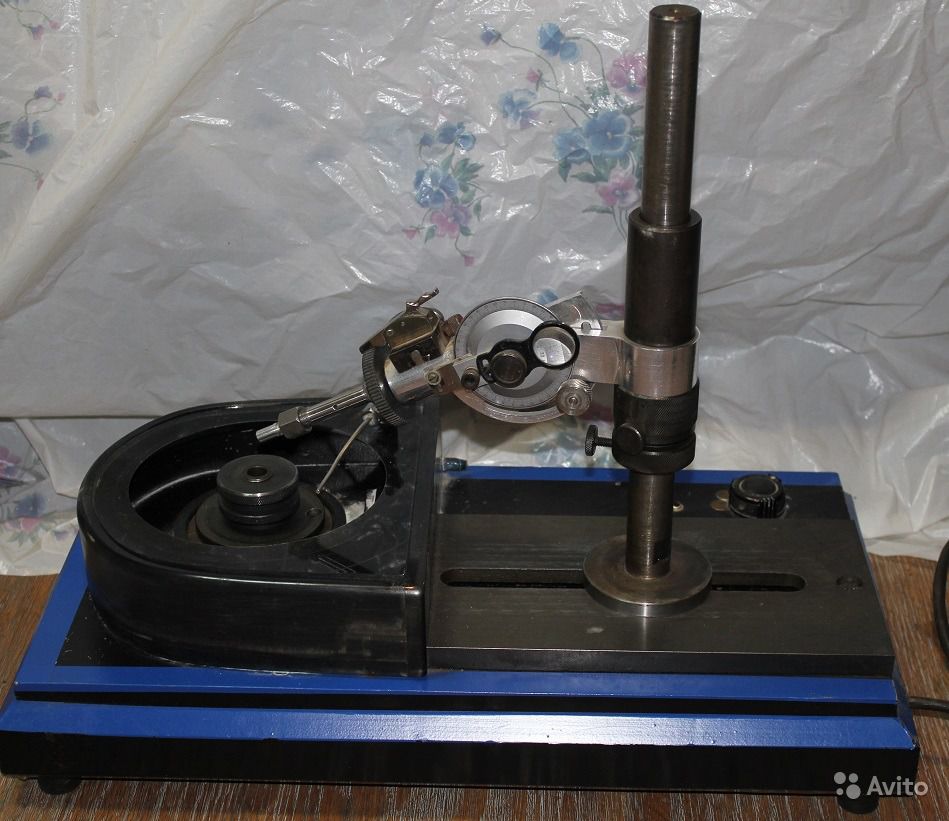

так и чем "Малютка" плоха *?)
за 3 рубля можно приобрести,функции все те же)

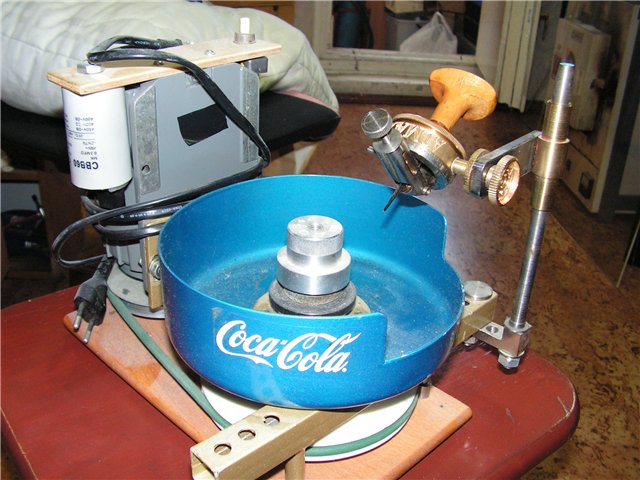

я такой железкой пользуюсь,правда все углы по опыту,на глазок!

В последнем варианте, впрочем, как и в GRS, заточку под прямым углом, и близко к прямому, делать фигово.

добавить рейку бы горизонтальную)

Точно

Михаил Ш,
для начала не плохо определиться , что зажимать , карбидный стержень? резцедержатель? ручку целиком ?  по моему алмазной резинкой гораздо быстрей в реальной работе править и подтачивать, или просто с руки, по моему все так и делают)) а заточные приспособления это для продажи, а если придать форму так это и на малютке без проблем и любом другом квадранте , лучше штыревом конечно. и достаточно две шайбы , керамику 60-40 и органику черную 2-1  ну и обороты 500-600.

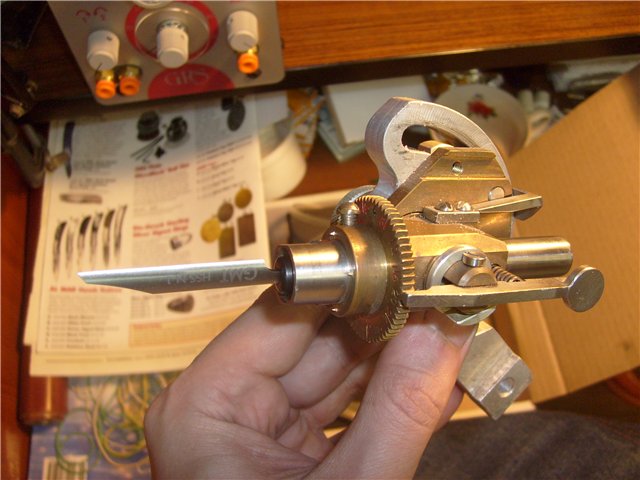

Неплохо бы все зажимать. Устройство универсальным быть должно. Держатель должен быть заменяемым для разных случаев (на последних фотках один из вариантов). С шайбами тоже обмен опытом нужен, но для начала с конструкцией станка хотелось бы определится.

например можно Ваш гениальный  штихель еще немного опционизировать, отверстие с резьбой и пазик под штифт , чтоб без целкости попадать, ручку тынц в гнездо , винтиком дырынь, все торчить. и уже дальше как на обычном штыревом квадранте, вжжжжж)) все углы и повороты выставите лехко, ручку втукивать каждый раз тоже даже шланг не надо снимать, и не надо делать сменники)))))

для формы у Юры были простые шаблоны )
надежно как  калашников )

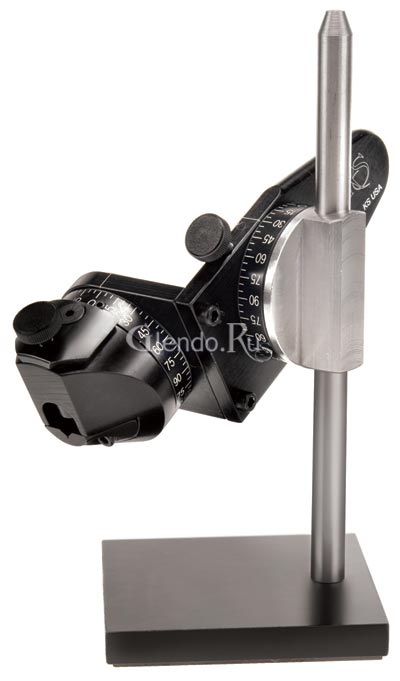

http://glendo.ru/catalog/jura-tools/jura-sharpening-system

а стойки надо две ставить , дальнюю и ближнюю,  в огранке так, время экономит ))
