так, а что вас смущает, даже станок собранный из пластиковых труб позволит это сделать, если планшайба у вас не бъет, то какая разница чем задавать угол, лишь бы в конструкции не было люфтов и она от усилия руки не гнулась....

Если у людей есть желание по обсуждать заточные станки, почему бы их не по обсуждать...
Если вы считаете это излишним, так не обсуждайте... мне например эта тема интересна, я планирую делать себе заточной станок для штихелей... Вот Сергей например, предпочитает точить на малютках, а я решил что мне это не удобно, купил для этого малютку, повертел в руках и понял что для удобства придется слишком многое переделывать... продал ее и теперь раздумываю над конструкцией квадранта для штихелей, опять же картинки здесь, может увижу то что не видел...

вы путаете шаблоны Юры и заточник от грс. по юриным шаблонам можно сделать профиль штихеля...все рабочие углы он точит на резинках...на грс поппобовал из прута выточить 45 гр v- образный...2 часа мурыжил и перестал точить.нереально долго.а вот рабочие углы при готовом профиле на раз точит....а у юры шаблоны на точило садятся...поэтому точится быстро. как то так....

слабо представляю какой жесикости станок нужен, чтобы 8 мм прут тсный точить))))

Принципиального различия с ограночником нет, только убрать подстройки, облегчить и сделать компактным. Конструкция Яниса, например, не плоха. И первая фотка нравится. Сделать все можно из тонкостенных трубок, дюрали и т.п. Больших усилий тут нигде нет.
С держателем проблем не вижу. В трубку Ф10 или Ф12 можно вставить то, что тебе нужно и закрепить двумя винтами. Что захочешь: цанговый или зажимной патрон, оправку под GRS-держатели, выносное крепление для штихеля с ручкой.
Шестеренки на 60 зубьев достаточно будет, кому мало, можно сменные сделать, а наклон можно и очень точно выставлять, хотя один градус в заточке штихеля большой роли не играет

Если зернистость алмазного круга 400-300 и концентрация 150, без усилий за 2 минуты выточишь

на грс там оборотики то 200-250 поди? а если даже зерно не 300(это и не к чему) 160-125 мкм зерно и шайба металлокерамика  вскрытая , и обороты с водичкой можно и 3000 как на огранке при обдирке, очень быстро снимет , камень тверже и то стирает мухой, хоть рубин к примеру синтетику, не говоря про шпинели и прочее. А вот металлическая связка хуже, мылить начинает , и вскрывать плохо , а буржуйские все гальваника , их бруском вскрывать  ? там в один слой алмазы. я например резцы на токарный правлю кромки  очень даже))
кстати Самсон в свое время продавал пермский станок , копия имахачи) жесткая трехногая конструкция головки , стол подъемный, шумный был, так я его перебрал он ща тихо работает из за телика и не слыхать, для этого дела самый то  и для много чего еще))) углы 0-90 что еще нужно ?)))

на любом ограночном легко, просто при огранке никто на ..перо .. не давит а пальцами давят на камень , чтоб разгрузить инструмент и усилить давление на камень, так и с ф8 дави на пруток,  а инструмент , буть то  ноги ( малютка) или штыревой или мачтовый без разницы и точность огранки штихеля - резца будет нормальная  .
на мой взгляд гораздо важней шпиндель , лучше если масляный гидроподшипник , с толстым валом большого диаметра ф 30мм примерно. приточеный и шайбы тоже приточены и отбалансированы, вот это да))

на грсе 250 в минуту.180 грит самый грубый)

 ну это типа 80-63 наша , маловато будет ))) точно умреш мусолить на такой скорости , http://www.sapphire.ru/vcd-288-1-906/goodsinfo.html такую на наждак поставь)) очень бодро будет грызть при 3000об мин)) но губку мокрую надор подставлять иначе нагреет.

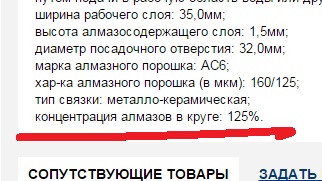

Меня,  смутила эта запись, 25% в придачу в мешочке дают?

korobtsov-alex,
да не,все нормально. встречал до 150 концентрацию. там своя мулька ,они считают вес алмазного порошка на обьем связки, потому так выходит

почему же не интересна ? вот вариант, выйдет станок так станок, если кому надо, пишите. жесткости навалом. старая добрая механика. поворотная на 180 гр. голова. небольшая переделка под цанги, ну и движок с приводом на планшайбу снизу поставить. а если вместо биенимера эл. шпиндель , фрезерный выйдет, да еще и с поворотной головой

Я такими и пользуюсь. Формулу найти не сложно. 100% концентрация, когда алмаз занимает примерно четверть объема.

Это монстр. Для наших целей с него и взять нечего. Такой мощи нам не нужно

korobtsov-alex,
http://www.abraziv.net/info/105/6892/

там кстати и написано что для больших плоскостей маленькие концентрации а для маленьких граней большие концентрации.  Иначе отводить шлам некуда если ход алмаза большой по поверхности, срез получится только вначале а дальше скольжение по шламу , а буржуйские вроде 200% ограночные.

какой такой монстр ? завидно ?  он небольшой, это фото тебя напугало. а железяка путевая. и хорошо что ты не видишь другого моего оборудования. есть там монстры. плавилка больше метра.... не люблю игрушечное железо

О ))))сегодня кажись все таки  нащупал, до этого сколько сплавлял не нравилось, а сегодня прямо оно)))
для ограночных шайб сплав твердый и пористый, и скользкий,  просто так выглядит серым а под микроскопом видно структура пористости, алмаза и других абразивов будет в себя брать)) ооооо)))
И насекать не надо будет, и продавливаться не будет,
Потому что достаточно твердый, тверже меди, хочу сделать чтоб на одном диске разными абразивами шлифовать и полировать, американцы делают Батт 5
Это похоже но другое, это не баббит и не гарт тем
более, но думаю и подшипники с него попробовать, должен масло держать, не хуже пористой бронзы.

я не понял, как это делать ? если на одну связку разного калибра образив наносить, он же в нее втыкаться будет, в итоге, в сявязке получится и мелкое и крупное зерно . не так ?

Ну скажем шайба 200, центр накрываем с оргстекла ф 150, и край промазываем и притираем с 40-28 потом вэдэшкой смыл на оборотах,  оргстекло снял и там центр мажем уже 0-1 или церий. И на краю граним  а полировать к центру, а цннтробежная  ила шлам смывать от центра к перефирии будет. Не надо по два раза перестраивать, шлифанул и тутже после осмотра полирнул.

Сергей Вальтман,
понял. ну и хитрый же ты

Не хитрый))) ленивый))лень по два раза крутить))
