Помню заказчику нужно было пескоструйную матовку сделать на гладкой обручалке, а времени как и пескоструйки не было, так придумал на станке где кольца раскатывать, полоску наждака подложить и прокатать. Идеально тонкая матовка, почти пескоструй, но крупнее (номер наждака уже не вспомню)

Хотя я в эту идею пока не сильно верю, но точно знаю, что не смелость города берет, а упертость. Желаю удачи.

Спасибо Михаил! Как смог упростил устройство и пока этот вариант в мыслях работает. Там посмотрим что выйдет, но думаю, шары свою роль сыграют, а чтоб хаоса не было в их движении, силиконовое кольцо придумал. Пока все вроде логично!

Olaf

Временно беру слова свои обратно, посмотрел одно видео (в личку перешлю, дабы автора сообщения с видео  не обидеть), так там помоему хватит такого движка

Пока паны чубы на себе рвут, мы в кустах со своей бандой отсидимся. Сильные перебьют себе подобных, а мы потом, своё золотое вставим..... Ну это про политику, а по существу, ниже представленное видео, подсказывает, что не все там на воздухе завязано, без турбины опять никак.... Думаю там турбина от нагнетания атмосфер прокручивает ексцентрик один раз вокруг своей оси и наносит сокрушительный удар..............................

Наткнулся на схему раньше, вот нашел, где я её видел.
Жаль описания нет

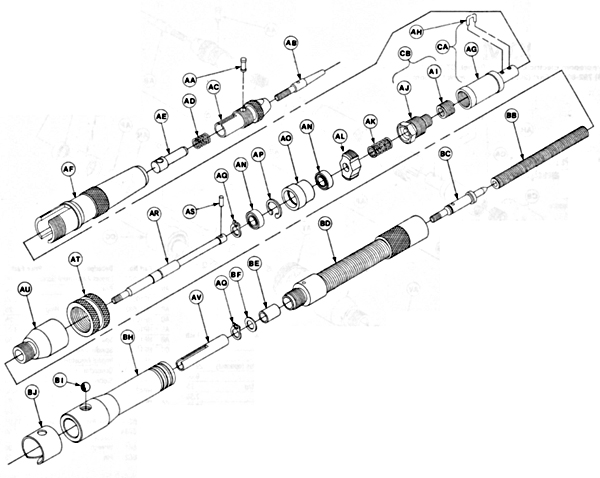

Наконечник № 15

Совсем простая и недорогая конструкция. Жалко только, что быстро изнашивается

Пока под исчезну со своей темы.... Как то вроде все готово для создания опытного образца, накидаю размеры и буду пробовать сделать его, для тех умов, кто реально приложил усилия для рождения этого образца.... Спасибо !!!!!!
До после дня рожденья кинемаштихеля ...








Удачи, ждём.

Небольшие коррективы внес в чертеж.

У меня всё просто - от заводного ключика работать собирается....

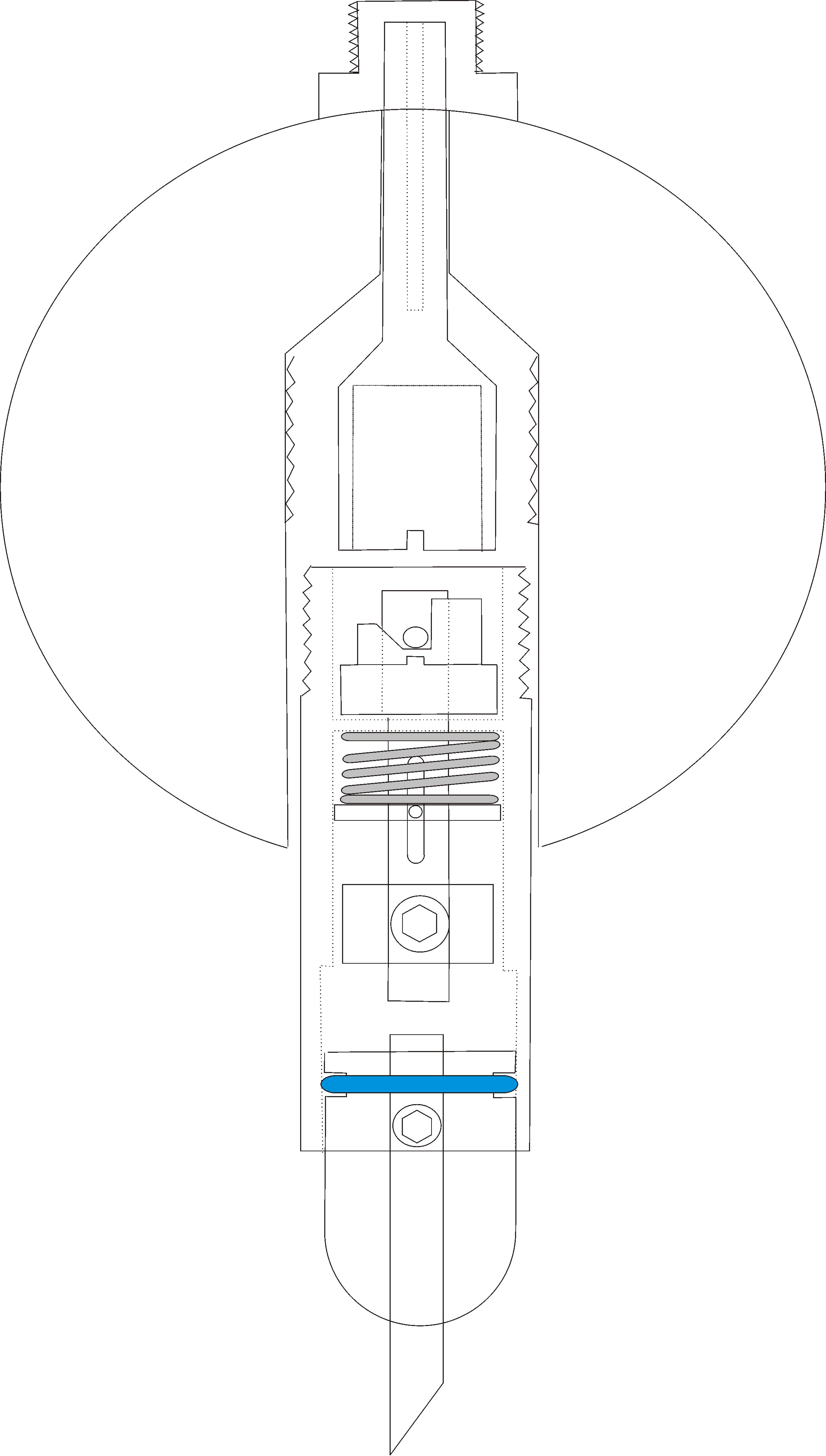

Вот его схема

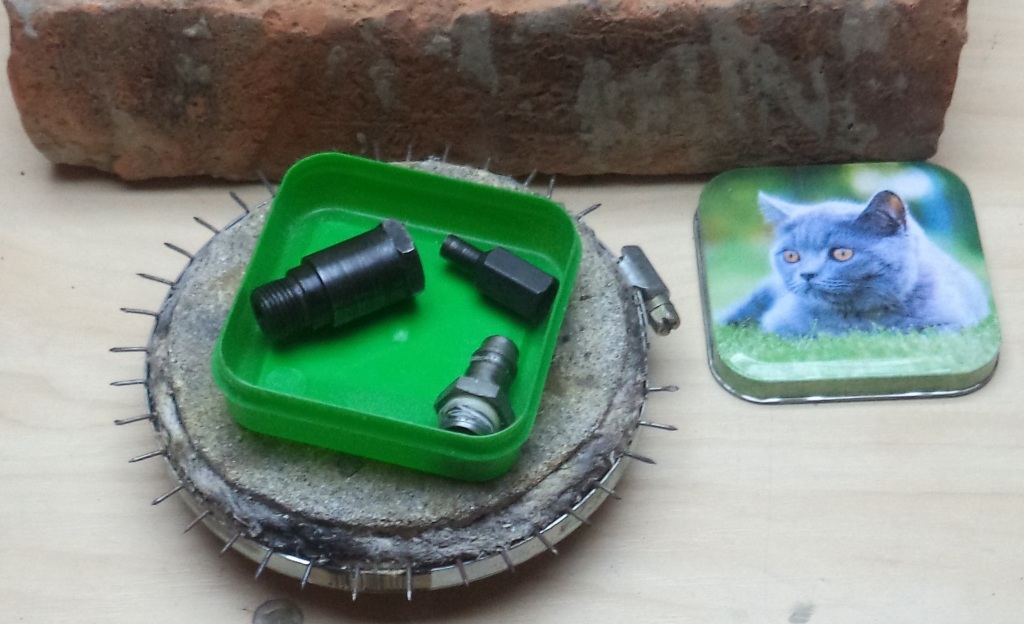

А вот детали, что превратятся в МШЮ после обработки.
Ручка будет вырезана из бильярдного шара, так как игра в бильярд вдохновила меня на эту схему.
В конце марта представлю....

Так то, всё понятно, а что планируется изготовить из кирпича, и кошко? Если ноу хаво - можно не комментировать.
Всё таки решил приводить от гибкого вала?
И по поводу шарика, не горячись, пригодится для других целей, возьми для пробника что то по проще.
С уважением, удачи.

Итак, время подводить итоги...
Кто же в теме приложил умственные и иные усилия, для того чтобы сие чудо родилось.

Olaf,
Михаил Ш,
Сергей Вальтман.

Именно Вам, я и дам чертежи с размерами.... Спасибо!!!!!!!!!!!!

   Опс....звук можно убрать(если надо) или ...оппа

Ты чего, музыка отличная. Мультики  -- высший класс. Может даже показаться, что этими конструкциями гравировать можно будет... К сожалению, это не так...

Привет Андрей.

Дядя Миша, чё ты такой жестокий?
Пиши уж сразу:
- Может показаться что вы гравёры - это не так.
Человек делает девайс, мультики для нас снимает, а ты вот так Миша походя, взял и обокакал.
Взял бы да помог, расчётами там какими нибудь, или может гениальными идеями, концепциями свежими.
А то только и знаешь что свой штихель называть лучшим в мире, Миша, что ты изобрёл?

Привет Всем!
Михаил Ш, дык это...........а вдруг? Юстас-то так и замолчал что-то. Скоро уж как 2 года будет.... Вот я заместо него и выложил.....
Считай, готовое изделие, видал как крутиться, а как выглядит-то.......



    Парни, мне нравиться что вы друг-друга любите.....Аж глазу приятно...... И ведь я точно знаю что никто, ни на кого не злиться.....и...не обижается.

Я не жестокий, просто честный.

И это будет правдой. Я на форуме двоих только граверов видел Олафа и Вольдемара.

Нет, глаза на правду открыл.

Я когда об электрическом варианте думаю, очень много проблем вижу. К примеру, магнитный поршень КПД здорово поднял, ну а по прочности он какой? Через сколько времени сделанный из порошка поршень рассыпится? Железную пыль он на себя собирать будет? Если все проблемы решить, будет ли конструкция простой?
Я стараюсь Андрею подсказать более перспективный путь, раз он за эту тему взялся, но пока все преимущества на стороне пневматики.

В том варианте, который делаю, я ничего не изобрел, просто правильно все рассчитал и учел ошибки предшественников. В данном случае нюансы немаленькое значение имеют.

Только любовь является созидательной силой, а ненависть всегда разрушительна. А спорим исключительно для того, чтобы родилась истина, без этого не родить.

Кстати как в мультике устроена ручка фередом для гравировки,один мой товарищ ей кромсает металл как капусту,очень сильная ручка,грызёт упорно железяку,одно неудобство этот рукав от мотора,но к этому привыкаешь,у меня есть наконечник американский,молоток по такому принципу работатет(на фото он),я даже как то с него скопировал более уменьшеный вариант,долбит он так что на натянутой пружине кирпичи превращает в песок    ,но опять рукава,моторы,электричество,боюсь я его)) поэтому перешёл на простую пневматику.Кстати вот в этом молоточке принцип регулировки амплитуты взял с американского молотка,очень интересная получилась схемка,при регулировке выдвигается из корпуса резцодержатель,появилась функция удара напрямую без промежуточных молотков ,сменные резцодержатели при ударе не выпадают,лёгкое резиновое колечко просто фиксирует от самовыпадания.Если к этому молоточку прилепить ручку,получится полноценный пневмогравер.Диаметр корпуса 16мм. поршень 5/7 вес 3,5гр.

Миш,ты ошибаешься,просто есть тихушники ,они просто смотрят и ничего не спрашивают,но во всех тёрках в курсе дела.
