Ух нефига. Я через микроскоп смотрел внутри за кольцом ничего не видно. Ну точнее виден паз для фиксации тулхолдера. Если знаете более конкретней можно в личку если не затруднит?

Гайка должна отрутится в заднюю мертвую точку(В сторону ручки) под ней должен быть паз и мелкий винтик если его выкрутить все вынуть можно.

Инжинегр а вы оригинал разбирали когда нить? А то там только мелкая дырочка видна и никакого паза хотя выкрутил до предела

Отам винтик есть! попробуйте тулхолдер потянуть в противоположную сторону от ручки

Таки подтянуть? А не крутить? Чет Сыкатно как то))))

Я от того и спашиваю вы оригинал трогали, разбирали?)) Вещица ведь не дешевая)

https://www.youtube.com/watch?v=ZNTKnqlomis&feature=youtu.be

KOLOBOK_UA,
Полезно! диск латунь или медь или бронза? Пневмоштихель от моторчика?))

KOLOBOK_UA, Получается типа бакелитовой полировочной шайбы, алмазы тоже когда гранят , иногда на бф 2 с алмазом прикатывают. здорово придумали))))

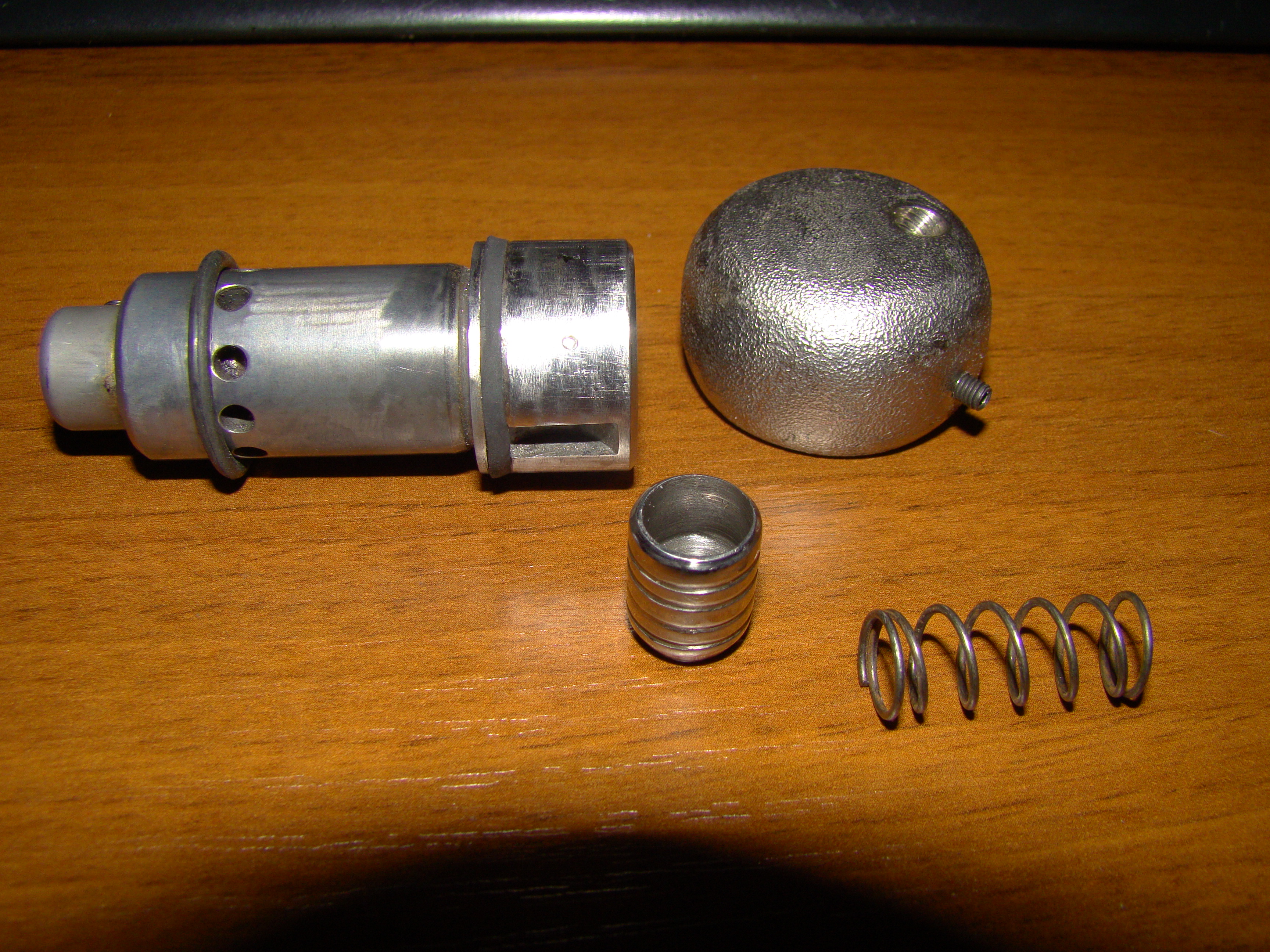

Пневмоштихель по вашей конструкции , ручка для него из плунжерной пары + набалдашник из титана. Диск  наверно лучше бронзу брать , у меня из монеты 1 гривна, алюминиевая бронза. Бф-6 использовал из за того что легко достать в аптеке.

Ну и как в работе ? нравится? Вес поршня у Вас какой? и ход (примерно)

Нравится очень, спасибо . Отверстие втулки длиною 36мм , боек 14мм и толщиной 11мм , пружина в сжатом состоянии 6 мм. Итого 16мм максимальный ход , к сожалению нет под рукой весов , по памяти вроде 6.8 гр

KOLOBOK_UA,
Это радует)) что нравится, я сейчас додумал как лучше модернизировать, получается если делать цилиндр с контрогайкой через резиновое колечко как на грс , чтобы выворачивать и вворачивать, можно на одной ручке получить весь диапазон мощности с одним тяжелым поршнем от мельчайших штрихов до загибания толстых крапанов(только для фиников)))))) единственный минус длинна штихеля будет изменяться в зависимости от регулировки, поршень когда приввернутом цилиндре почти упирается в держалку чуть дрожит и такой мелкий ,,тюк,, получается)))) станок токарный придет начну мудрить.

Тоже про это думал, следующий штихель сделаю опять из плунжера но с обратной стороны держатель штихеля поставлю(по сравнению с выше опубликованным фото) и получится что длину хода смогу регулировать .

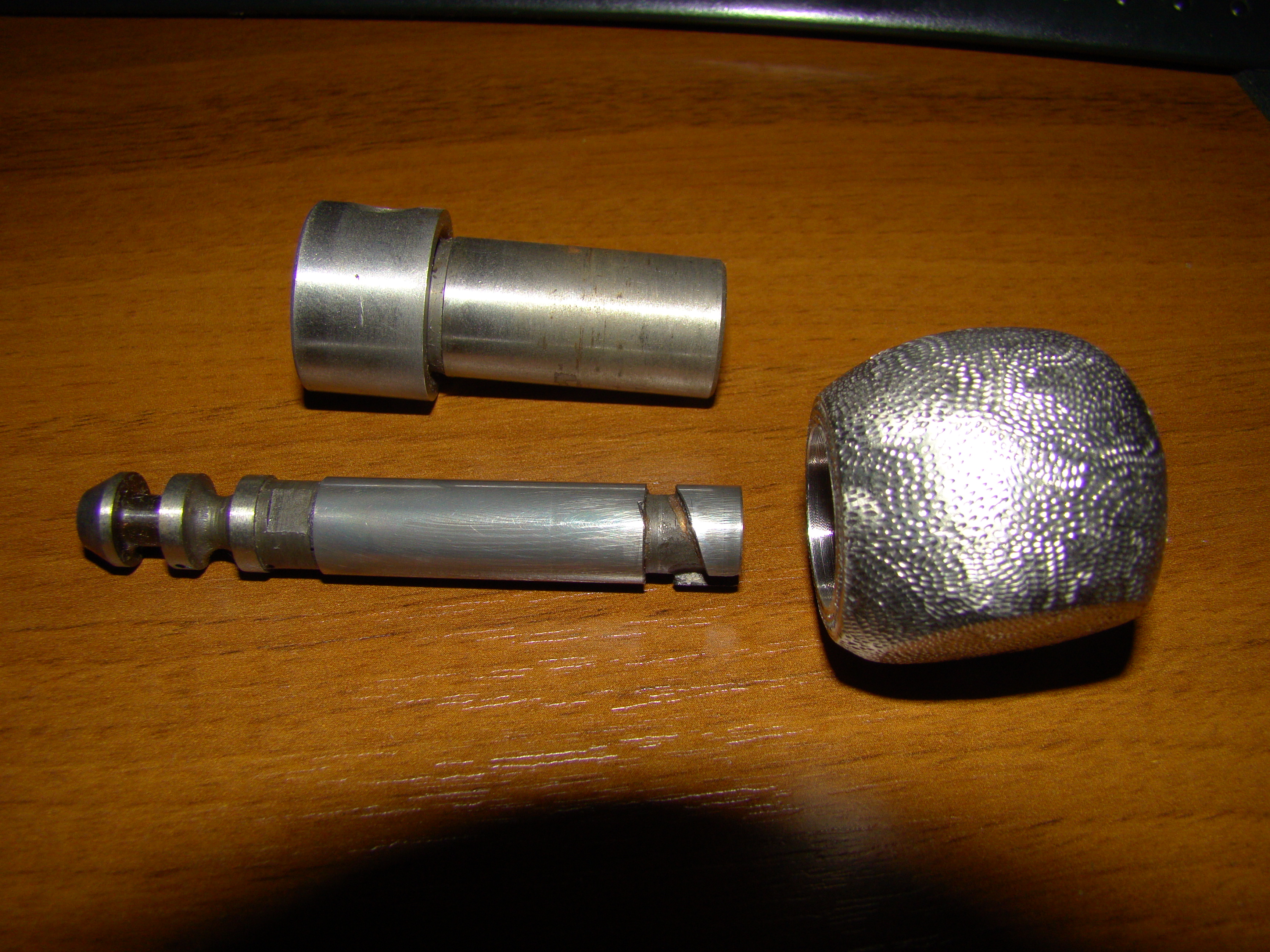

Вот заготовка под следующий

KOLOBOK_UA,
Может даже и лучше получится, пока не попробуешь не понятно))) пробовал на тренировочном выворачиванием цилиндра, понравилось, но не важно как главное ход надо регулировать и тогда ок))))

Вай вай вот же он))) честно сказать был лучшего мнения о дядюшке Стиве)) Обработка прям не супер во внутренних узлах. Теперь будем нагло копировать и продавать за 600$

Так обидно когда что то сам придумал хорошее, поискал в интернете и нашел как это давным , давно придумано https://www.youtube.com/watch?v=Dc-aH2G1oiI

Эт всегда так. У меня так же было с заточкой корноверток)))

Признаюсь , из карбидовых стержней начал делать себе сверла под закрепку камней , а то очень умаялся искать нужные  диаметры.
