Сергей Вальтман,
И еще забыл написать,для одиночных ударов можна поставить чтото типа как меха ,через клапан к тому же шлангу.

Михаил Ш,
За время резки , чуть теплый , перед этим за день, камни крепил крапана 2х1.2 и на 2 печатках буковки ковырял , ну чуть больше, градусов 40 ? за 30-35 мин, но компрессор другой в гараже взял, валялся из за разбитого шнура с разъемом, но справедливости ради он дороже , в магазине был 2300р, но лучше поршневая пара и мощней , гильза - анодированный дюраль(видимо теплоотвод лучше) а поршень с разрезным (как на двс) из наполненного фторопласта черного цвета, из-за того что кольцо не создает за счет упругости большого давления на стенки гильзы , нет и трения как у юбки на китайце, нет и нагрева , этих колец если что можно стакан за недорого наточить, но судя по тому что , в компрессорах предложеных Vol demar подобная конструкция уплотнений , то учитывая маленькие давления, работать должен, сколько? видно будет, всетаки в непрерывном режиме работа, но думаю будет.

Абсолютно согласен, что профи возможно нужен другой - более неубиваемый вариант , но есть и ювелиры в мастерских (как я) которым нужно делать много разных работ и штихель не будет использоваться даже в треть рабочего времени, но иногда он жизненно необходим, для облегчения и ускорения работ
Рассуждал именно с этих потребностей , что бы можно за копейки изготовить ручку без точных допусков ,, на коленке,, , в качестве ,,компрессора,, - любой с заблокированными клапанами автокомпрессор, блок питания любой с напряжением 12в и постоянного тока, хоть от химполировки, управление оборотами хоть диммер ( до трансформатора) , что бы начинающим была помощ, чтобы собрать можно было из подручных, материалов и компонентов , только по току и напряжению согласовать, В моей конструкции мотор , выпрямитель , трансформатор, и вилка для подключения при необходимости к педали форедома (в начале был диммер и кнопка от звонка в качестве педали то же не плохо) , к форедомовской педали  нельзя подключать химполировку (сгорит педаль наверно двиг 125вт) , теперь каждый начинающий ювелир сможет по своему воображению сотворить помогалку, и никто не скажет что МЫ  у кого то чего то украли  , потому что это иной принцип не используемый в ,, буржуйках,, и бессмысленно патентовать (для хитрых) это чисто народный вариант, как самогон  . Считаю что свою точку зрения отстоял, и жизнеспособность идеи доказал
Всем спасибо за поздравления и положительные оценки!

забыл такой вот

Сергей Вальтман,

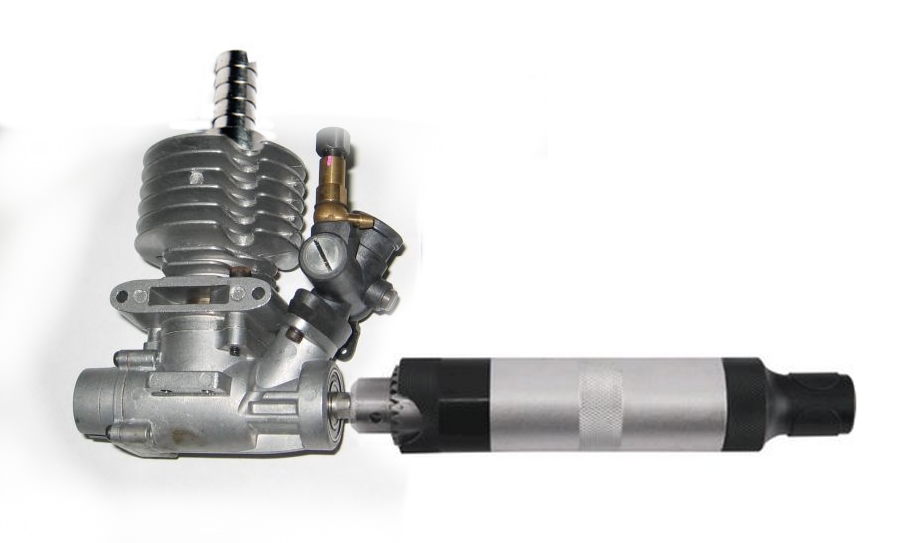

Как вариант можно использовать вот такой ДВС, вместо калильной свечи вкрутить штуцер подающий воздух в штихель, выход на глушитель закрыть , а вал отбора мощности зажать в патроне  бормашины.

Вот фотки , внутренностей, в поршневом  кольце пазик, но думаю и косой пойдет(если придется менять), на корпусе крепится тепловое реле, обрезал переднюю крышку для лучшего охлаждения,  и ручка , по клеткам примерно размеры видны, пружинка из проволоки 0.5мм

Информация о граверах и их работе...

https://www.google.com/search?q=air+graver&rlz=1C1DVCI_enUS427US428&espv=210&es_sm=93&tbm=­isch&tbo=u&source=univ&sa=X&ei=qrviUoqJCYSGrAeguoHgAQ&ved=0C­EAQsAQ&biw=1144&bih=696&dpr=1.5

Сергей Вальтман, извените если не заметил (вроде читал форум) пробовали изменять входное отверстие в штихеле и как он себя вел?

KOLOBOK_UA,  отвечу за Сергея Чем больше входное отверстие и диаметр шланга тем лучше.

KOLOBOK_UA,
Ну да , все так в большем (до разумных пределов)проходе сопротивление воздуху меньше, но это и паразитный объем, была трубка от капельницы проход ф3, потом поставил от аквариумных компрессоров проход ф4, чуть лучше для максимальных оборотови длинна сейчас 70см примерно , длинная вроде не к чему , моторчик маленький ставлю на стол рядом , а трансформатор и педаль  на полу под столом
.Юстас,

А мы ждем, интересно же , какой он будет, так что совсем уж нас не бросайте Удачи в Вашем деле!

Сегодня приезжали за отливкой мои коллеги, продемонстрировал пневмоштихель, всем понравилось, но попросили подробней объяснить как делал, ответил что выложу на форуме чтобы не объяснять каждому , ну может и кому пригодится.
Набросал эскизик, без точных допусков, так как делал в таком порядке, взял трубку нерж. , отрезал 70мм и подобрал болт м10 и обрезал до шляпки 65мм , вставил в трубку и в анке сформировал радиусное сужение на конце, болт внутри нужен , чтобы не было искривления трубки, затем в распиленый ножевкой конец прутка вставлял наждачки с разным зерном , окончательно 2000, прошлифовал дрелью внутреннюю поверхность трубки, затем замерил внутренний размер трубки , просто обернув обычной бумагой пруток , подобрав количество слоев , что бы плотно входило (в моем случае один) и замерил штангелем, к полученному размеру добавил 0,2 , припуск для обработки после закалки, поршень резцедержатель и зажимной винт точили из отоженного в печи круглого напильника, закалка в масле и отпуск оставил на плитке в дымящем (под вытяжкой ) масле на час, для снятия напряжений. За тем зажимая в дрель резцедержатель и поршень за кончики, прошлифовал наждачкой до 2000зерна что бы входило свободно и полирнул на муслине(но это лишнее), перед сборкой подрезал трубку до размера на эскизе. Воздушная трубка от аквариумных компрессоров (в магазине для домашней живности) проход ф 4мм , трансформатор лучше брать не 220/12 так как после выпрямителя напряжение падает около 10 вольт, а если брать 380/24 то при подключении его на 220 вольт на вторичке будет 13.8 и после выпрямителя как раз около 12вольт, мощность 250вт(электронный не подошел, греется выпрямитель) цена в Элекоме 500р , выпрямитель 50а 100р , шнур к первичке имеет вилку из кубика текстолита и двух припаяных серебряных проволок( другой не оказалось под рукой) обмотаных изолентой, вилочка входит в разъем педали форедома. В компрессоре заглушен всас и убран выхлопной клапан Трансформатор и педаль под столом , а моторчик ставлю на стол шнур в педаль форедома и работаю.

Кто про что, а  все не угомонюсь, в общем пассажир беспокойный поэтому решил сравнить хоть с чем нибудь, чтобы иметь представление о предмете, выписал китайский пневмогравер, решив окажется китаец лучше, значит признаю и теме конец, ежели нет,  то продам кому нибудь и буду мучить свой. Потому что ехать на какую нибудь выставку что бы взглянуть мне станет гораздо дороже ну и толком не поймеш все равно. Ну так впечатления, ручки естественно разобрал, поршни отличные- фалорбовский напильник проскальзывает , значит не меньше 60-62ед твердость. резцедержатель каленый, все прилично сделано для своей цены, незнай как в приборе  , но ручки нормальные , зазоры, чистота поверхности, термичка, все путем. В работе нормально все работает, но не понравилось в этой системе: разную частоту и силу удара , постоянно нужно подкручивать на приборе в зависимости от снимаемой стружки(потеря производительности), большой расход воздуха , компрессор то и дело включается, коробка большая нужно место на столе (и так не хватает) и шланги еще к компрессору , сам компрессор тоже шумит и места требует и 1.1квт это тоже, испытывал до 3 атм и разной частое . Своим только ногой  регулирую скорость резки , руки всегда свободны .  Странно другое, взвесил поршни в одной ручке 10.4гр в другой 7.8гр , но даже большая ручка с поршнем 10.4гр на максимальных оборотах, заметно слабее моей стрекотушки с поршнем 4.7гр , видимо ход поршня в китайце не большой,  из за того что поршень смазан!? и не успевает отойти дальше в заднее положение, а может и хода там нет не промерял еще все, для осаживания толстых крапанов минус. И нет на малом давлении резкой остановки, продолжает немного идти , как вроде воздух не весь вышел. У меня быстрей останавливается. Чистота реза одинаковая на обеих конструкциях, это радует. Но знакомство с китайцем привело к следующим выводам, нужно попробовать резцедержатель сделать жестким вместе с трубкой(Володя мне это ранее подсказывал) , а регулировать силу(глядя на поршень китайца 10.4гр) удара, можно просто ограничивая ход поршня вворачиванием трубки в ручку , пружинка будет подпирать поршень, и ход а  следовательно и сила удара уменьшится, а крепление винтиком резцов так и оставлю, вполне удобно и рукой знаеш где вертикаль .  Минус то,  что китац теперь  не продам у себя , ну и ладно будем изучать, народ уже начал делать такие же стрекотушки. Теперь граверы не хочу, хочу токарный станочек.

Сергей Вальтман,
Палм Контрол

Купить? Или тоже сделать бюджетный?
Сергей, ты давай там поаккуратней, а то подорвёшь устои международного станкопрома
Думаю ещё через 2000 постов ты захочешь сделать что то типа Боинга, но чуть дешевле и что бы патентов не затрагивало, молодец, плюсую.

Какая жизнь без токарного станка? Да никакая.

Какая жизнь с не очень хорошим токарным станком--- еще хуже..
...он типа есть...но.....

P-Alex, Спасибо, интересно, рассматривал два варианта , или ручку накручивать или как мне kasheverov советовал с шариком , но только несколько положений , ну три к примеру и гнезда для шарика или пружинной застежки, чтобы переставляя разный ход получать, просто хочется как проще сделать, после ручек китайца, одна с жестко заклепанным резцедержателем, а другая с подвижным, разницы в чистоте реза  никакой , хочу с жестким попробовать, чтоб проще. От затыкания отверстия отказался - нагружается двигатель и поршневая быстрей нагрев, с педалью вообще понравилось нет нагрева и остановка прогнозируемая и привычка на бормашине работать только в плюс.

Купить конечно    чтобы быстрей воплощать свой бред , есть ощущение, что токарь приустал от меня,  потому что уменя в голове не только пневмоштихели , а много чего .

Золотые слова ! Сейчас много всего хочу поискать какой нибудь универсал, компактный и что бы можно и фрезеровать на нем, мысль давно была,  но сейчас именно как Вы говорите.

В помощь выбирающим
http://512.hutt.ru/viewtopic.php?id=336

Ну и для общего развития
http://www.chipmaker.ru/forum/50/

Станочек, на вид, симпатичный, особенно вариант с асинхронником. Но быстро начинаешь понимать, что патрон на 80 -- это игрушка и для работы нужно не меньше 125 - 160.

vad64,
Спасибо!

Нуууу,  и мощностью в моем понимании от киловатта, присматривался в магните к корветовскому с патроном 80, но мощщ в 0.25квт слабо, это только маленькие штучки точить . Видно будет, еще вопрос куда ставить.
