Развернуть ⇓

У меня в стандартной комплектации тоже не было этого столика...Я даже не представляю как его можно использовать и зачем???? В руках изделие крутишь как хочешь.... незнаю

ps_var,
Если смотреть зарубежные ролики работы ,то он выполняет, по моему, ту же функцию,что и леткал для пайки,к нему подведен провод.Служит типа упора( со знаком минус).Ювелир берет снимает наконечник с фольфрамовой иглой со стойки микроскопа,на лбу у него пеникуляры.Выкладывает на столик изделие ,косается наконечником как ручкой ,закрывает глаза,нажимает на педальку- искра...готово.Иногда вместо столика используют металлич.тиски,предворительно подключив к ним крокодильчик( со знаком минус)

пока я не вижу смысла во всех этих приспособах, варить очень удобно под микроскопом и педалька не нужна. Лично мое мнение. Использую сварку около месяца.

У ПАКА 04 Есть режим 12,13,14,
Вопрос:каким током,точнее форма импульса ,мощность и интервал времени в процентах показывает ПАК при этих "прогревающих" режимах ,а то я покупал PUK 3 PROf-e у него,видимо ,таких  прогревающих режимов нету(морально устаревшая модель 2007года).
Неудовлетворяет прочность на изгиб и растяжение после сварки 3 моделью по золоту и серебру,   припой и то лучше выдерживает нагрузку.В какой то степени спасает уменьшение мощности до минимально возможного в настройках и сварка только длительностью в ms.Металл не так быстро остывает, если варить одной длительностью,соответственно дает более мелкое зерно в процессе затвердевания.В процессе охлаждения( при усадке металла) создается меньше микротрещин и напряжений.   Если наоборот убрать всю" длительность", а варить только" мощностью",то металл на излом становиться очень хрупким.

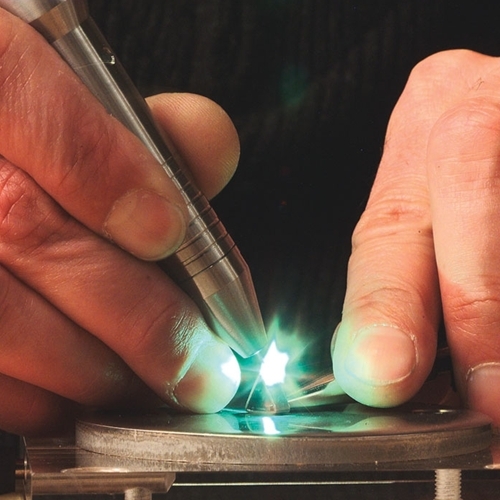

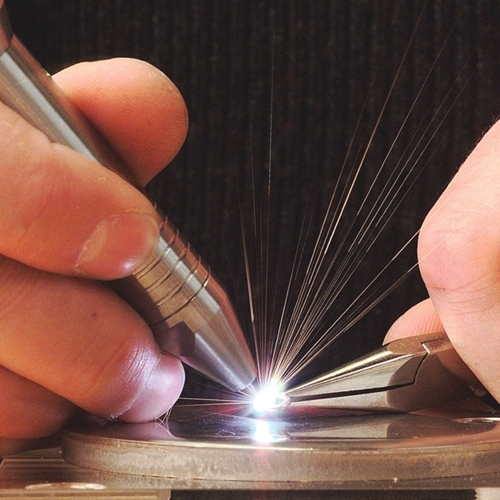

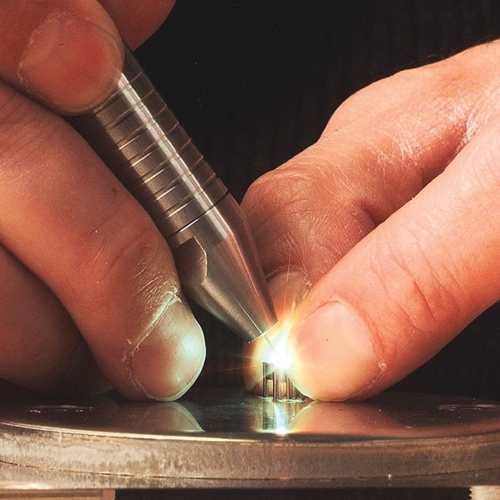

Вот так варят на столике

сделал вскрытие своему девайсу. мда... одно слово-кЕтай... у меня тоже заземление болталось в воздухе. прижал гайкой к винту крепления сетевого разъема.

нуу, у вас хоть проводок болтался,а у моего клемма пустая да  заизолированная. Я все о своем,после того,как переделали наконечник,изделие держите руками при сварке, током не долбит?

так я еще раз отвечаю-я втягивающий наконечник не переделывал-использую как есть, в оригинале. током не бьет, поскольку корпус диэлектрический, в отличии от штатного.
или вы имеете ввиду под переделкой просто замену электрода?

Варю так,сначала прихватываю стандартом для серебра,потом режим 12 и с проволокой присадкой. либо  вначале прихвачу проволоку затем 12.14 пару раз стрельнул и все разгладилось. Блин не оъбяснить так

ravant,

Вы извините меня, тупанул.  Я думал, что у выжигалки наконечник втягивается, я весь Интернет перевернул.  Теперь понял, дело все в изоляции самого корпуса. Спасибо.

нет, не правильно! это электрод не от выжигалки, а от электрогравера! и у него электрод втягивающийся по самой конструкции! уже. и переделывать ничего не надо. ну а про изоляцию-это само собой...

Ничего себе. Здесь народ некоторое время назад, изобретали этот самый втягивающийся электрод. А здесь, на тебе, в обычной детской игрушке по рукоделию, уже готовый имеется. И наверное, самое интересное, стоит сия игрушка, ну ни в какое сравнение с ювелирной приспособой.

Теоритический вопрос, если кто знает практический ответ просьба высказать свое мнение. Допустим вы сварили кольцо, тем же Puk-ом и зараннее знаете, что шов получился хрупким, можно ли пройдя поверх шва дополнительными импульсами в неком режиме, сделать как-бы ,,отпуск,, места сварного шва? По типу как инструментальная сталь вначале закаливается на максимальную твердость, а потом при более низкой температуре отпускается, снижется твердость и меньше становится хрупкость, но растет прочность.

именно по серебру скажу так, Сварной шов получается пористым,а вот как избавится от пор я не знаю. В комплекте с сваркой была даже накатка что бы поры с наружи закатывать.. Золото намного менее пористое. а следовательно и более прочное

я так понимаю, что дело, в основном, не в термических напряжениях, а в глубине провара. сварочник сплавляет поверхностный слой изделия, а в глубине остается разомкнутый шов. как правило, когда варят сломаные детали (не ювелирка), место сварки предварительно разделывают, например, болгаркой или наждаком, в глубину по стыку деталей. именно для того, чтобы увеличить площадь провара по толщине деталей.

Хрупкость может возникать по разным причинам, по серебру 925 пробы к примеру металл не склонен к хрупкости, поры возникают из-за поглощения кислорода и чем больше их тем слабей шов. А вот в швах других сплавов могут образовываться хрупкие соединения из-за термических напряжений, вопрос как их снять без прогрева всего изделия, а только импульсами по по сделанному шву?  По глубине проварки нашел инфу по Ориону 150i на максимальном режиме точка в диаметре 4мм с глубиной до 1-го мм по каким металлам именно не указывается, ну до одного это может быть и 0.5мм.

Всем доброго времени суток!
Искал на форуме информацию по электроприхваткам, наткнулся на данную тему.
Сейчас начал делать шкатулку из скани с накладными элементами и данное приспособление помогло бы хорошо. Если не затруднит ответьте на пару вопросов кто-нить:
1. Вот этот аппарат на 200 ватт тоже подойдет или лучше искать на 400 ватт ? http://ebaytoday.ru/catalog/290819213477-item.html
2. Если использовать как прихватку то аргон для серебра и золота точно не нужен или надо будет эту проблему решать?

Извиняюсь, если вопросы эти обуждались, читаю тему с телефона и не очень удобно.

Прочитал всю тему, вопросов больше нет, все понятно. Нашел на рутаобао за сто пятьдесят баксов, буду заказывать.

Aleksandr-kazan, Дружище, скинь ссылку на этот рутаобао.  Ну торможу я со всеми этими интернет-покупками, не идут в руки новые технологии. Да и некогда подолгу у компютера сидеть.
