Добрый вечер!
ИГЛА в рабочем порядке, но с некоторым отставанием от плана (перебивают два других глобальных проекта).

Сейчас отрабатывается схема питания, в т.ч. схема заряда конденсаторов. Простые варианты (CV с резистором) мало пригодны из-за большого времени заряда, там ток заряда падает с ростом напряжения по экспоненте.Меж делом отработан компромиссный вариант CC (const current), но это не идеал, велико время старта и снижается эффективность заряда при большом разряде, т.е.  немного увеличивается время паузы при максимальной мощности разряда по сравнению с идеальным вариантом.
Цель - режим CP (const power), когда дозаряд производится в режиме максимальной мощности, выбранной для первичного источника.

Ещё разработана классная шторка для советско-российских МБСов. Она монтируется в сам микроскоп, не уменьшая рабочий отрезок (и без этого маленький!) и совершенно не мешаясь. Других микроскопов под рукой нет, вообще же можно приспособить к чему угодно.

Софтовую часть вместе с наброском ТЗ передал программисту, это его дело, оно тоже движется.

Параллельно прорабатывается вариант ИГЛЫ с увеличенной мощностью (заряд конденсаторов порядка 400 Дж), но этот вариант будет ещё позже.

Держатель электрода опять перерабатывается под другой тип электромагнита с целью ещё увеличить скорость отскока.

В общем, будет видео сварки - выложу, пока показать нечего...


Спасибо за интерес!

ALENCo,
С нетерпением ждем результатов!!!

Ребята вопрос? Кто пользуется китайской сваркой, и у кого есть практика использования сразу нескольких модификаций дайте знать- какую сварку использовать из имеющихся в продаже в том же маркизе из владика, для ремонта -шинка, штифт, крапана.  Тема для меня новая, работал на разных лазерах (Освоил), теперь работаю на себя- к сожалению лазера нет, как альтернативу вижу сварку, нуждаюсь в совете, и  в подсказках что и как?
С уважением к вам! Дмитрий.

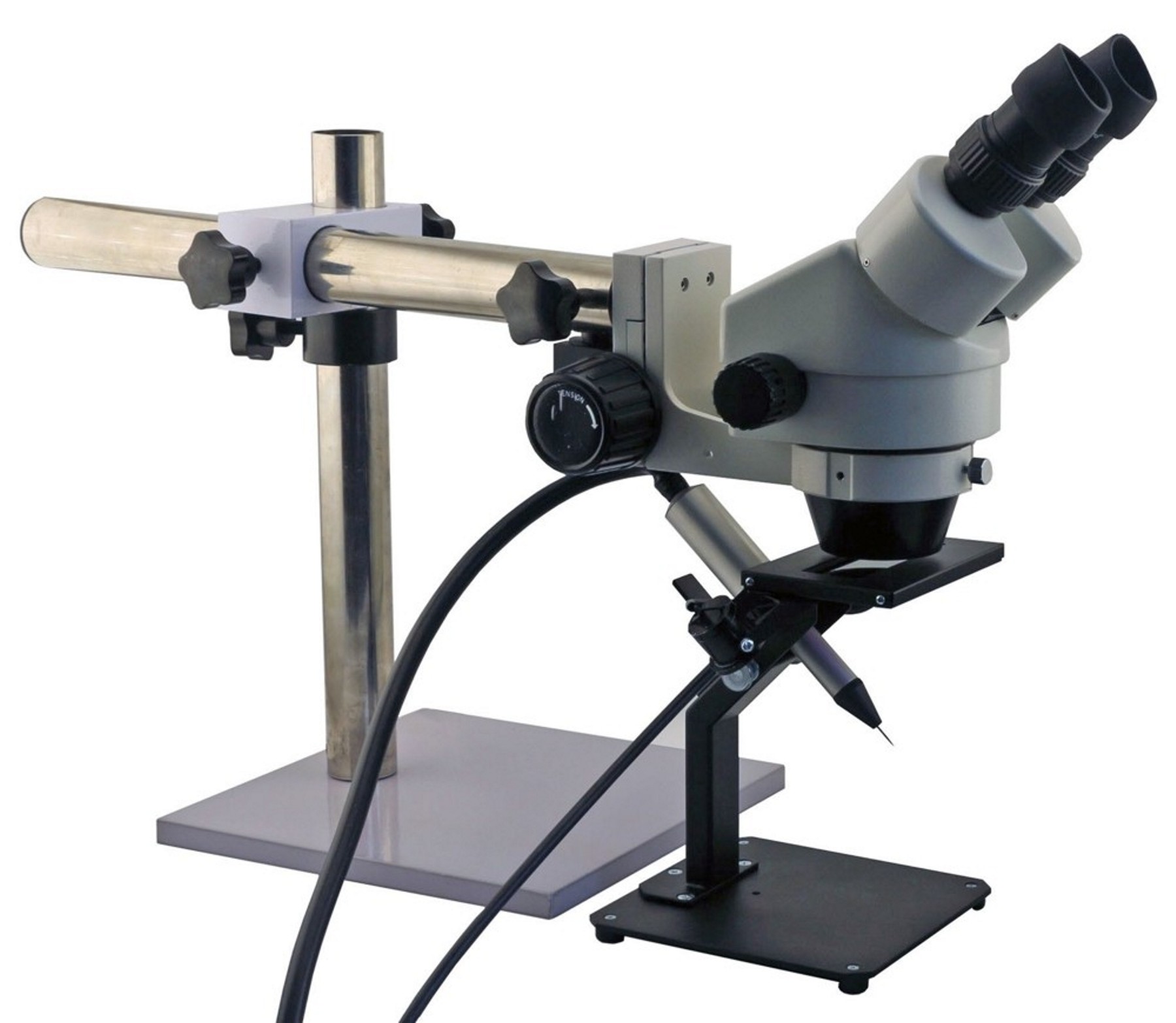

Добрый день. Посмотрите еще один вариант решения, позволяющий расширить диапазон используемых микроскопов.

Благодарю, именно это вариант я ещё не видел!
Что это за аппарат?

Подобное (но не это) крепление держателя электрода на свою подставочку встречал и сам планировал в будущем, но про шторку не подумал..

А вот чтобы совместить.... Молодцы!
Конечно, могут быть блики, и др. недостатки есть, но как компромиссный вариант очень хорошо!!

Вообще, я пока сделал простой вариант шторки в виде фланца в МБСы, очень удобный, ничему не мешает и работает замечательно. Аналогично могу сделать и в другой микроскоп, но его надо "пощупать".
Крепление электрода также на штатив МБСа.
На время испытаний пойдёт, а там решим.

В такой комплектации со штативом / без микроскопа продается УМД-02 (УМД-02-250) НТЦ "Магистр". Соответственно на 20000 руб дешевле - 128000 руб. (139000 руб.)

Вот здесь электроды у китайцев 0,5мм есть

https://ru.aliexpress.com/item/special-0-5-175MM-10-PCS-grey-tip-tungsten-electrode-WC20-Cerium-tungsten-for-tig-welding/32796023684.html?spm=2114.03010208.3.2.nsRiAC&ws_ab_test=searchweb0_0,searchweb201602_1_10152_10065_10151_10068_10136_10137_10060_­10138_10062_10156_10056_10055_10054_10059_10099_10103_10102_­10096_10148_10169_10147_10052_10053_10142_10107_10050_10143_­10051_10117_10084_10083_10080_10082_10081_10110_10111_10112_­10113_10114_10078_10079_10073_10070_10123_10127_10124_10125,searchweb201603_2,afswitch_1,ppcSwitch_4&btsid=211ccd99-8027-4aa2-aacb-df7812e82093&algo_expid=19532c11-362a-4d2e-a99b-80ea8bb09191-0&algo_pvid=19532c11-362a-4d2e-a99b-80ea8bb09191

Всех с Воскресением!
Благодарю за ссылку, тоже искал, она одна на 0,5 выводит.Но очень подозрительно, на описку похоже (5.0?), т.к. длина 175 обычно используется на диаметрах свыше 4мм.
На 1 мм мне присылали, торированные, вроде бы работают, но опыта нет, сравнить не с чем.

На 1.0мм брал, длина 175 была.
При заказе просто нужно уточнить у китайца "с пристрастием", ну а потом ему их и засунуть
предъявить-спор открыть и поиметь бесплатно пачку на 5,0мм
Как говорится на хитрую... есть пачка электродов

Optik, ну и я так же подумал.
Заказал на всякий случай.
На крайний случай 5мм стержни пойдут на изготовление разного инструмента - скальпелей, ковырялок и т.п.

Или электродов на 0,5 (прошлый раз делали на 1мм)

Я из 1,6 делал 0,7..0,8, но я же не мазохист, чтобы из пятёрки иголку для белошвеек точить... С ушком...

Анонс.
Неполный и неофициальный

Ссылка на Youtube

ALENCo,
На вид очень достойно!

ALENCo,
Молодец,  во всяком случае намного симпатичнее и сделан лучше чем этот пресловутый Магистр.

Четко!
Будем ждать официальной премьеры!


Спасибо за лестную оценку, но чем Вам Магистр не угодил? Иглу Вы пока даже не щупали, а уже сравниваете...
Или у Вас есть отрицательный опыт работы с Магистром?

У меня есть отрицательный опыт от общения с Магистрами на стадии покупки аппарата, и потом бросил это бесперспективное занятие и купил немца в полном комплекте и аппарат радует своей безотказностью и настройками которые можно самому менять.
Насчет вашей Иглы по работе ничего не могу сказать, но старания и процесс видно, по крайней мере на момент презентации. Как и что будет происходить дальше сие мне неведомо, так как встречал весьма перспективние проекты которые потом теряли наработанное и становились неинтересными конечному пользователю.

ALENCo,
планируется ли серийный выпуск данного аппарата?

Молодцы разработчики ИГЛЫ!!!  Будем ждать продолжения и видео процесса работы. Глядишь после ИГЛЫ и какой нибудь ROLAND гравировальный сделаете . ДЕРЗАЙТЕ - И ПУСТЬ ПИНДОСЫ   НА СЛЮНУ ИЗОЙДУТ !!!
