ИСПАРИЛОСЬ ДЕЦ ГРАМММ ЗОЛОТА)))))))

Вот и очень хорошо что не так все просто!

где можно купить и сколько стоит?

Какой разброс режимов получился...
Собрал себе тоже прихватывалку - у меня серебро варит на 2000мкф, 18 вольт. Амперы померять не получилось - у меня амперметр более 10ампер не берет.
Пока ничего больше не варит:) Только очень вяло прихватывает - буду экспериментировать с увеличением емкости и вольтажем.

сделал сварку набрал емкостей кучу ,блок питания 50 вольт с регулировкой через 0.1 вольта . короче лажа ,а не сварка . до 8000 мкф еще куда ни шло . но все попытки приварить нержавейку на 150000 мкф .псу под хвост . пока дроссель на 25 витков 2мм проводом не намотал сварки не получил ,разряд и сносит весь металл и остатки с трещинами . после дросселя уже что то . но импульс не регулируется фронт и спад импульса сгладило и все .
тиристор еще не пробовал.
с набором емкости и вольтажа получите бешеный ток в начале импульса и быстрый спад с трещинами в конце .
на малых емкостях работать будет ,на больших Дж без задания ибжт транзистором формы импульса это все лажа .

вито корнелиус,
это вы погорячились ...... 150000 Мкф - только металл испарять - и регулировка через 0,1 вольта не в помощь !    таким дивайсом лучше фашистов недобитых пытать - уж как-никак - 70 лет , как их победили ! им , оставшимся, такие разряды не помешают !

толку ? прочтите описание сварки магистр !!! там жесткая привязка к времени срабатывания !!!! и то у ребят проблема со временем разряда .
на самодельных прихватках по моему это все фигня . отскок в конце импульса трудно рассчитать залипнет ,если раньше времени оторвать то разряд будет короткий и все время изменятся .
если дроссель поставить то на большом импульсе электрод не липнет ,дугой уплотняет металл .

да не много 187 дж .
на китайской прихватке 230 дж  (  напряжение 150 вольт и емкостей 10000мкф).

дроссель намотал на торике 250 ватт . 220 на 12 вольт .  прямо по верху . 2мм проводом . испарять металл перестало стало не хватать емкостей . совершил ошибку надо было напряжением дж набирать ,они там в квадрате растут ,в отличие от емкости .

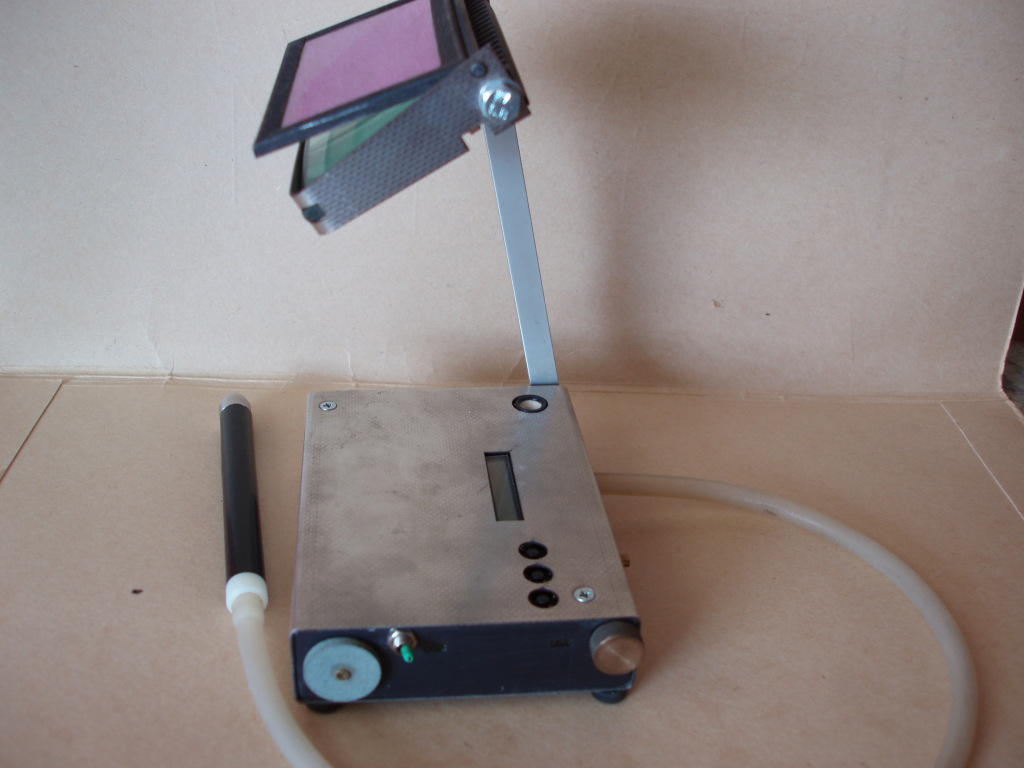

только у меня самопал серебро отлично варит при более скромных параметрах - а китаёз привезли в ремонт - весь из себя - очень нестабильно .... китаёзное косорылое "управление импульсом" работает намного косячнее, чем простая цепь на замыкание ... это - практика ....

да уже опция заложена .  не выкидывать же.

согласен , но у меня задача другая была надо через отверстие в тонком металле 1мм приварить толстый более 8мм .
у китаез можно еще напряжение на банках попробовать регулировать !!!!но это геморно сделать ,надо отключить цепь заряда и включить его от латра + транс (что бы не трогать напряжение питания схемы.

вито корнелиус,
для таких задач есть обычный сварочный инветртер - или сварка в среде защитного газа .... неправильно задачу решаете .....

да нет не решается ,есть у меня сварка Тиг и переменка и постоянка и импульсная все в одном ,не умеет он это делать . орион умеет у него даже есть видео того что мне надо там они четыре точки через отверстия варят . но у меня детали зловредные туда стандартная горелка тиг не под лазит.

есть такая ,я в соседней теме дал ссылку ,но меня почему то помидорами закидали .
http://cxem.net/remont/remont69.php
может вам пригодится .

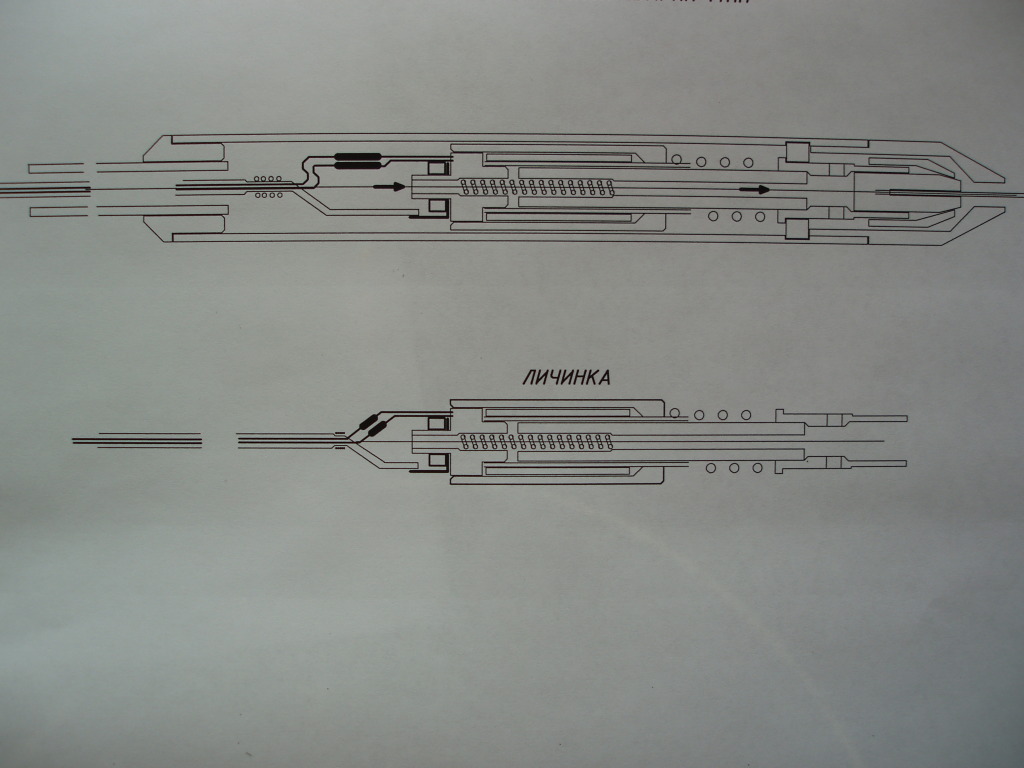

по поводу отскакивающего электрода . надо идти в тему ламперта ,ориона ,магистра и клянчить ,что бы разобрали и сфоткали . может у кого знакомые есть которые не откажут в просьбе .

Собрал пока простую схему из блока питания 30 вольт и кондёра 4700 мкф. Аппарат на самом деле варит и золото и серебро. Но есть один недостаток, если варишь проволочку в нахлёст шов получаеться достаточно прочный, но сам метал возле шва становиться ломким. Почитал про PUK-3, я думаю надо на самоделке попытаться скопировать характеристики, напряжение, амперы и т.д. Думаю надо добиться эффекта когда электрод не воронки остовляет, а расплавляет металл в виде наплыва или бугорка.

Заказал электродов вольфрамовых и 5 кондеров на 4700. Жду. Тоже попробую своять.

Собрал по быстрому на проверку. 5 кондеров по 4700 и вольфрамовый электрод. Работает, но требует большого числа экспериментов. Надо довести до ума. Результат нестабильный, пробовал на серебре, в основном  мелкие колечки. То очень хорошо проварит, то наплывы+кратер. Вот.

Подскажите пожалуйста - опытные пользователи данного сварочного устройства (и само-PUK и PUK-original) - можно ли им сваривать медные детали? Вдруг кто-то пробовал? А то ни на видео в инете, ни в данной теме про медь я ничего не нашёл.

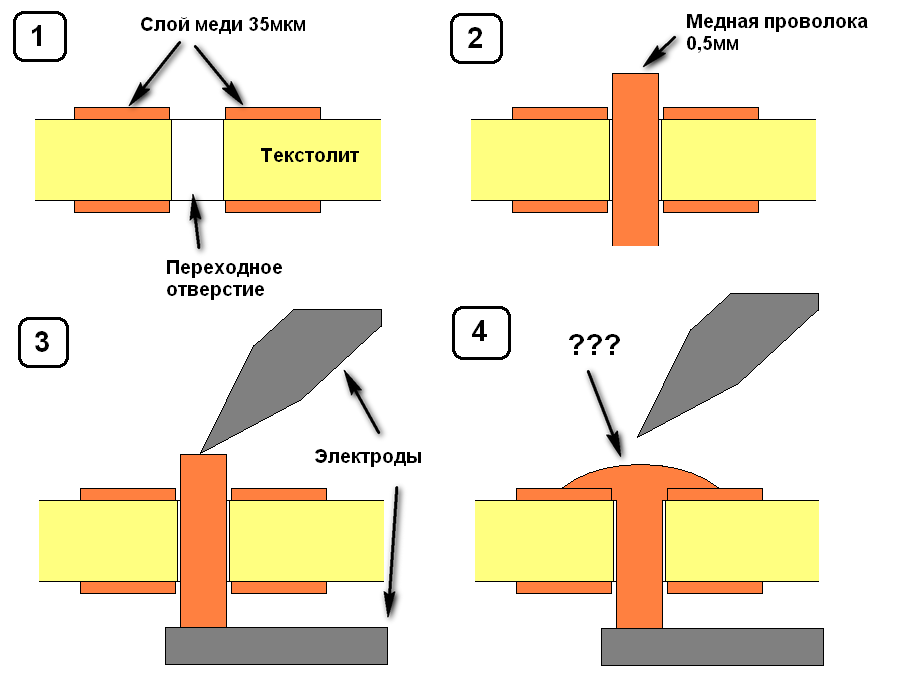

Конкретно меня интересует сделать металлизацию отверстий в печатной плате: медной проволокой 0,5 мм - к медным-же дорожкам, толщина слоя меди которых 35 мкм (это обычная толщина меди на платах).

Если касаться электродом только проволоки, выступающей над поверхностью меди на 0,5-1 мм, а второй электрод подключить к другому краю проволоки - будет расплав на медной поверхности платы? Или хотя бы что-то похожее (шарик на конце проволоки например)?
Или медь на плате сгорит? Или сгорит вообще всё: и та медь что на плате, и проволока, и текстолит?
