Развернуть ⇓

metelevs,
Что касается именно этого оклада, так он был сделан на заказ. Соответственно, всё отрисовывал для согласования с заказчиком перед работой.

Юрий Бессолов,
я так понял, что ты использовал этот дерьмовый припой, только из-за эмали?
Что бы не было цинка?

uvrigel,
Дело в том, что ПСр80 я использовал исключительно для сборки всей несущей конструкции венца. Мне было очень важно, чтобы швы не развалились при дальнейших многократных пайках и обжигах.
Всё остальное на самом венце: царга, скань, верёвочки паял уже ПСр70 с 4% цинка.

Юрий Бессолов,
а эвтектику не лучше было использовать ?
Что б не затекал, куда не нужно, покрыл анти флюсом...не ?

uvrigel,
Эвтектический припой очень жидкий, растекается мгновенно, как вода, и плохо контролируется. Более того, он хрупок на изгиб.

Юрий Бессолов,
а какая у него температура плавления ?

Хм... похоже, что мне мне случайно удалось сварить именно такой... надо же...

uvrigel,
Затрудняюсь сказать, но больше 800


Виталий,
Вряд ли. Эвтектический это Пср72

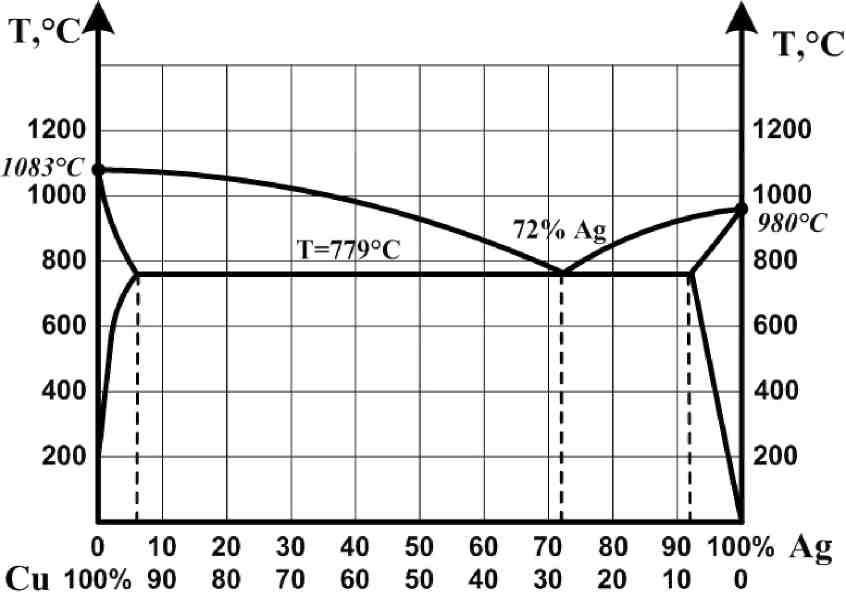

Это диаграмма для "медь-серебро". Точка эвтектики соответствует примерно 23% серебра и 77% меди.
Или я неверно понимаю термины "эвтектика" и "точка эвтектики".

Им я пользуюсь при очень тонкой работе, или в местах, где трудно прогреть спаиваемые детали для ПМФ.

Виталий,
Нет, всё правильно))

Юрий Бессолов, спасибо.
Видимо, мой 30/70 оказался ближе к эвтектике, чем 20/80 (я не совсем уверен в пробе серебра, только по "побочной" информации). Да и соотношение я считал, исходя из пробы 999. Не на глазок, но близко к тому. Поэтому он и потек так резво.
Но для моих задумок вполне приемлемо.
Ещё раз спасибо, пояснили непонятные моменты (повышенную текучесть).

Виталий,
Я опять перепутал количество меди и серебра, как и в прошлый раз)))))
Всё наоборот! Эвтектический это 72% серебра и 28 меди.
Читаю знакомые цифры, а на металл не смотрю, как дурачок, ей-богу...)))

)))
Тогда мои непонятки по прежнему остаются со мной.
И все же спасибо за пояснения.


ЗЫ. А вы уверены в своих данных? Диаграмма всё же больше агитирует за медь 77, как я вижу. Даже если судить по температурам плавления меди и серебра.

ЗЗЫ. Всё, действительно, медь 28 серебро 72.
Просто я неверно прочел диаграмму.






Из чего следует, что я медь паял медью. И что реальный результат может быть только при содержании серебра около 40%, но вот каким будет цвет сплава?
Ладно, будем искать дальше...

ну вот опять понеслось

все эти кошерные  припои давно известны. про серебро юверирные это ПСр70, и ПРс72. все остальные некошерные
вы чего думаете,все эти диаграмы состояния не учитывали, когда припои разрабатывали ГОСТовские?


ох, что -то с золотом так  как удобно припои не варят..... а с серебром да медью -каждый специалист

Виталий,
чтоб не потек предыдуший шов-это надо взять канцелярскую замазку с кисточкой и замазать предуший шов перед пайкой следуюшего, у меня на аватарке так сделано, там паек с десяток

Почему не варят?

Виктор T.,




я просто про золото не особо в курсе, не работаю с ним. но там же могут наказать, если что не так. и пробирка и всякое по весу, и со шва пробирка может взять



а у нас  хендмейд, по возможности-я объсняю, как сделать прилично
ну и потом ваш золотой же видимо не ниже,чем надо.. а серебряный сейчас есть в всякий изврат, в шприцах есть ... там типа ПСр56 и куда это годися

Нюра,
серебряный всегда ниже. Нельзя его делать близким по пробе. А нижний предел не регламентируется. Лишь бы в работе был удобен. В шприцах и золотой есть, что с ним не так?

про золотой не знаю, про серебряный могу сказать


стоит дофига.неудобен в работе.  воняет..


там замес припоя идет уже с флюсом.,  локально флюсуюится шов. а с золотом -я бы офлюсовала всё


 ну если не наплевать на угар...



проба припоя? серебро там не дотягивает, 56 проба припо там. мне это не нра, про золото не вникала


без постановки на учет в ГИПН унас в Москва в сапфире не продадут. возможно купить на зарубежных сайтах. типа риогранде. это опять к девочкам на дамские ресурсы. я не знаю, я уже лучше сама сварю серебряный
