Ясно. Спасибо. Radial Mashining, Curve Mashining тоже в большинстве случаев отпадают по причине вибрации.

С такой стратегией тоже не редкость подобное встретить, в особенности на выпуклых поверхностях. На 800мм/минута, 6-градусным "шурупом" с 30к оборотами, например. Когда на другом станке на таких же режимах нет подобного, наверное, резонансы индивидуальны для каждого станка.

Сикорски,
это да.... на выпуклых такое часто бывает, но в принципе всё это при доработке и полировке уйдет.
меня по началу парило потом как то.... отпустило...

Приветствую корифеев станочников, начинающих и просто хороших людей.
Выражаю огромную благодарность опытным станкоюзерам за то, что не бросаете новичков один на один с
электронно-механическими монстрами пожирателями воска, фрез и мозга ))))))))
Дела такие, недавно распаковал Стриж 2, осваиваю написание УП, Мач 3 и все такое.
Мозги кипят ))) Перечитал уже непомерное количество сообщений и тем на эту тему, просмотрел видео и
тем не менее, даже в простых вещах судороги. Никак не пойму в чем дело. Суть вот в чем. Написал сегодня УП для черновой обработки по двум сторонам с переворотом. Вроде все так, все по ютубскому феншую )))
Но Стриж не хочет слушаться меня или Дескпрото.  В УП прописал заглубление на 4 мм за слой, а фреза врезается сразу по самый хвостовик.  Толщина заготовки 9.5 мм, первый раз врезалась мм на 9, второй вообще насквозь прохерачила ))) Подсобите, люди добрые советом, где я напортачил и что не так сделал ??
Прикрепляю проэкт дескпрото и скрин с описанием фрезы, может в описании я напортачил ??
Еще такая непонятка, я прописываю по УП, чтобы резка начиналась сверху по центру модели, а фреза уходит вбок и начинает скраю. Прописываю, чтобы перед началом обработки фреза поднялась по Х на 30 мм, а она не поднимается. Делаю так - забазировался, вставил фрезу, сделал автоноль инструмента, подвел по Х к середине края заготовки, обнулил Х, подвел палец к ЕSC, нажал старт, дальше происходит то, что описано выше. УП пробовал загружать и до и после базирования, и даже перед самым пуском ))))  Где косяк ??

ПС. вот описание фрезы из сапфира, будь он ладен ))))
Технические характеристики:
Диаметр хвостовика - 3,175 мм
Угол - 90 градусов
Длина рабочей части - 8 мм
Пятно - 1,0 мм

вот ссыль на фрезу http://www.sapphire.ru/vcd-242-1-59/goodsinfo.html

Вставляю ее так, чтобы торчала от цанги примерно на 17-18 мм.

Ruslan7777,
Сделай скриншоты закладок ДП. Все.

Яволь !!

Ruslan7777,
Немного не понятно
1. "0" по "z" указан в верхней точке детали, то есть деталь находится в отрицательной зоне
[IMG]
2. Зона фрезеровки находится от "0" вверху.
[IMG]

 Поэтому фреза пробила заготовку насквозь ибо стремилась к указанной с другой стороны точке ??
Но я же указываю зону обработки в сабсегменте, разве фреза не должна работать в границах этой зоны, ??

Выберите более дружественную к пользователю программу и наслаждайтесь работой. Мoжно начать с ArtCam

Ruslan7777,
С вашими установками программа вообще не должна траекторию просчитывать, зона фрезеровки находится за пределами модели.

Что нужно изменить в настройках УП чтоб зона фрезеровки встала куда нужно ??

Ruslan7777,
Начните с программы в которой создаете модель, расположите ее относительно "0" так, что бы "0"находился бы по всем осям в центре модели.
В Дескпрото во вкладке "Translate" установите все галочки в позицию "нет", тогда центр модели совпадет с центром воскового блока, если конечно он отцентрован в рамке.

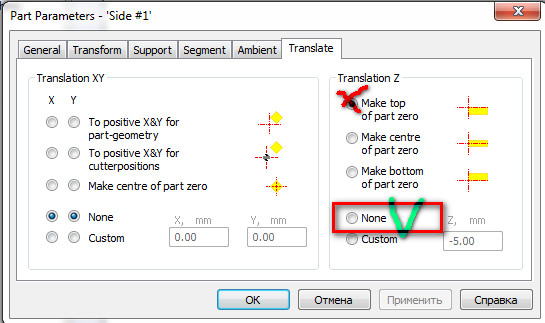

1-
Это, чтобы "вернуть" зону резки на место

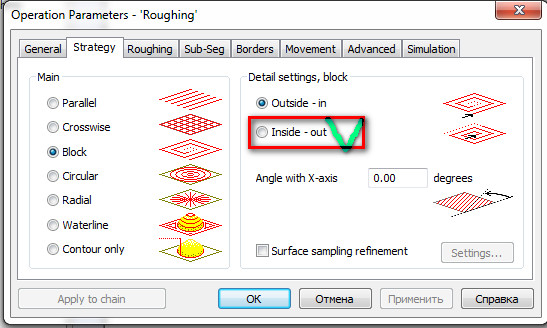

2-
Это, чтобы траектория начиналась изнутри

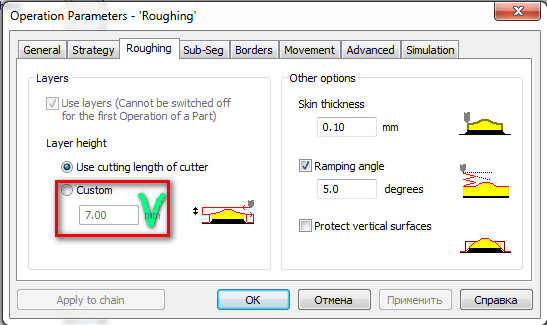

3-
Здесь необходимо указать величину заглубления фрезы для каждого прохода.

я в матриксе моделю. и модель там у меня отцентрована всегда. только я эту шинку положил в матриксе плошмя, думал чтоб сразу открылась лежа. но клал повернув через центр координат. по этому может быт гимор ??

открываем вкладку  ( Options) далее выбираем во вкладке(Default Part Parameters) выскочит вкладка .жмешь (ОК) выбираеешь -(Translate) в кругляшах окнах отмечаешь( None)   // жмешь( OK)... И теперь это всегда  будет цент осей.

Огромное спасибо за ответы !!!

получил сегодня такие фрезы http://cncbit.ru/product/freza-tverdosplavnaja-konicheskaja-sfericheskaja-r01x17x3175dx50-bez-pokrytija/

радуюсь, как ребенок ))) теперь нужно правильно описать фрезу и снова попробую вырезать

Всем привет. Такой вопрос - для прорезки пазов в заготовках, чтобы припаивать их друг к другу, когда это требуется, либо для выравнивания поверхности ( когда, например, я припаял к цилиндру плитку и хочу эту плитку побырому пройти черновой фрезой с двух сторон, чтобы она точно была горизонтальна рабочему столу стрижа ) когда мне нужно, чтобы станок обработал нужную мне площадь, как проще и быстрее это сделать ?? допустим, хочется без Дескпрото это сделать, прямо в маче, как быть ?? Надеюсь, объяснил понятно ))))))
Например, у меня зажат кусок цилинда 33 мм в оправке и я хочу выбрать в нем паз определенной ширины и глубины. Пока получается только вручную гоняя фрезу туда сюда, но что то мне подсказывает, что это можно делать написав в командной строке какие то координаты от сих и до сих.

я вручную гоняю фрезу.
но у меня есть 3х мм фреза. весь процесс занимает не более 1-2 минут.

можно написать коротенькую уп прямо в блокноте через g91- координаты относительные (приращения) и m47 - бесконечное повторение программы и запустить....только придеться следить за фрезой, чтобы она в конце концов не въехала, куда не надо

и не забыть потом отменить приращения g91 абсолютными координатами g90

Это не по взрослому, Дружище )) Мы живем в третьем тысячелетии, люди уже более полувека летают в космос, а мы фрезу гоняем вручную.. Я нашел какие то визарды в маче, судя по всему это как раз шаблоны для выпполнения нехитрых операций, но мне, как всегда, по началу трудно въезжать в новую тему. Приходится отделять крупицы полезной информации от груд информации бесполезной. Верю, не за горами то время, когда я сам смогу создавать шаблоны, скрипты итд, но пока приходится искать решения во вне. <...>, ну почему нет сжатого руководства по каждой программе на русском языке с примерами и объяснением возможных ситуаций. Как будто человек писал его для своего сына ))))))
