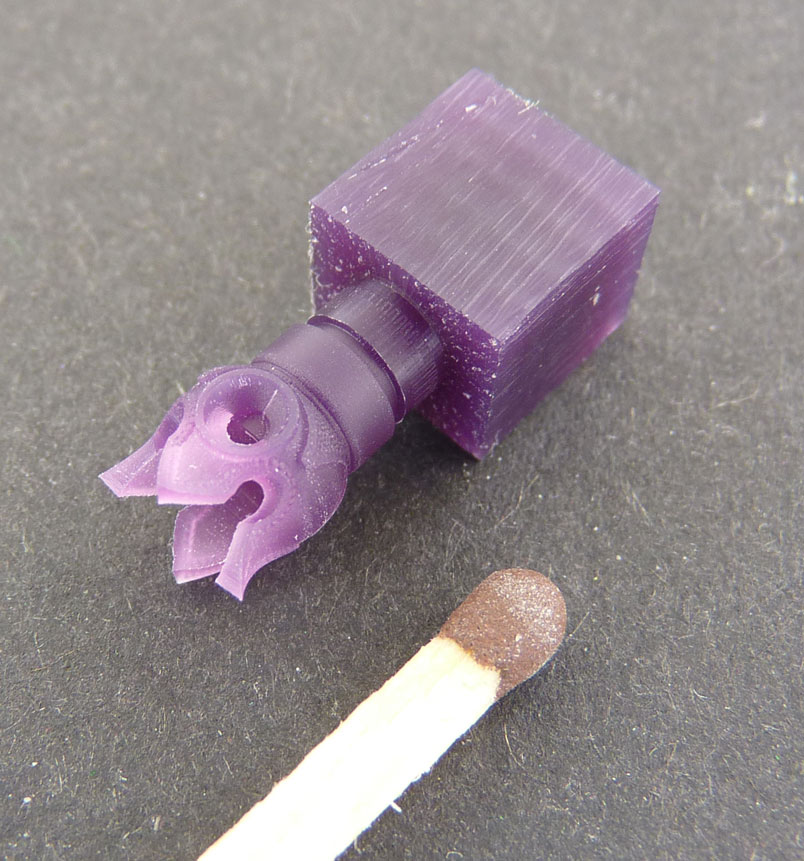

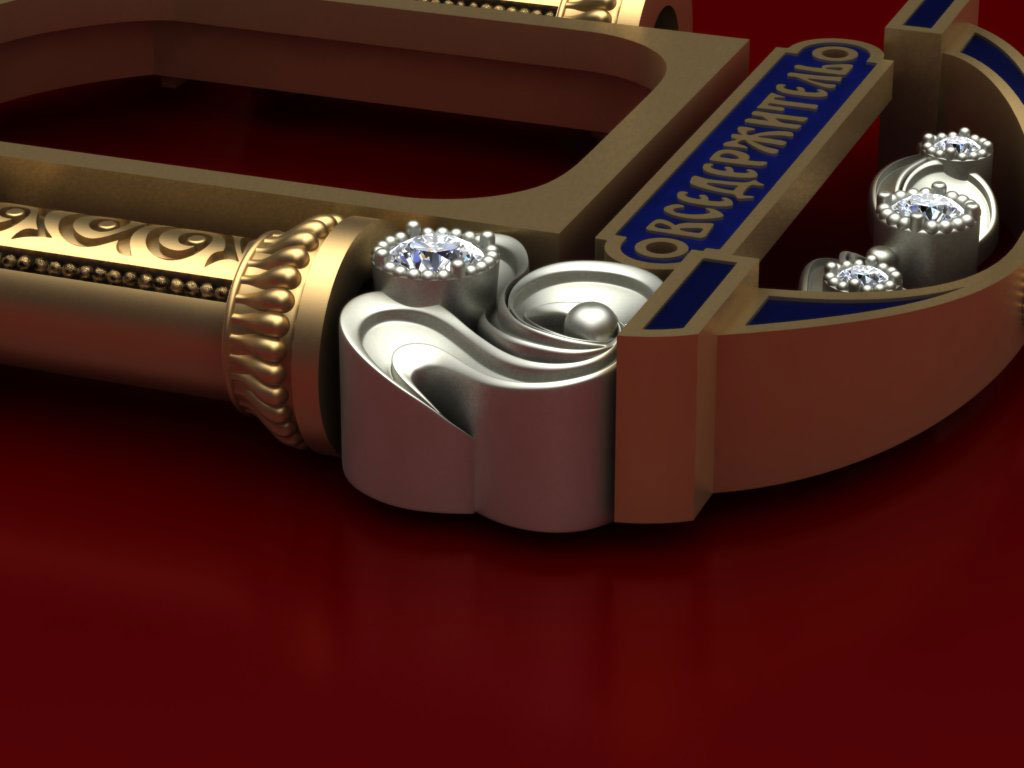

Стриж продолжает трудиться.
И радовать меня и заказчиков.

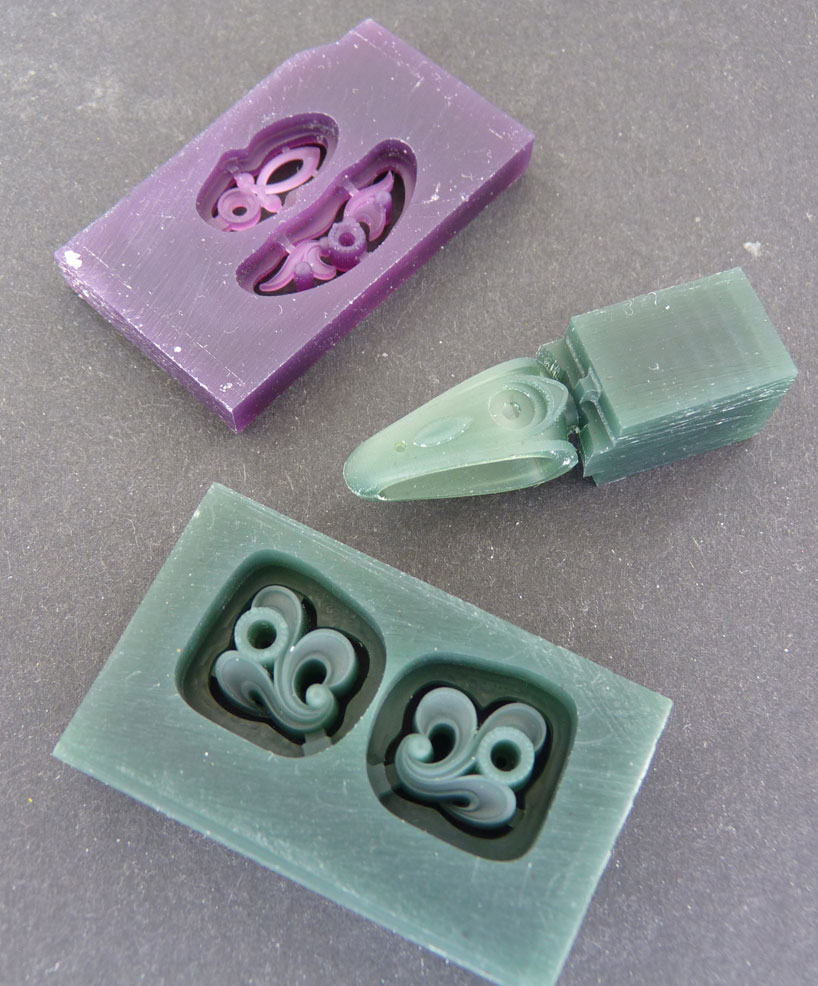

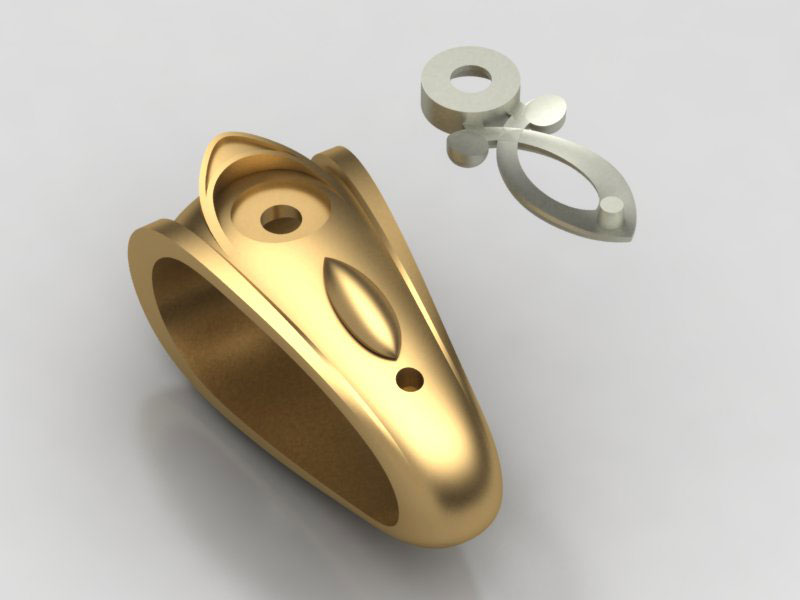

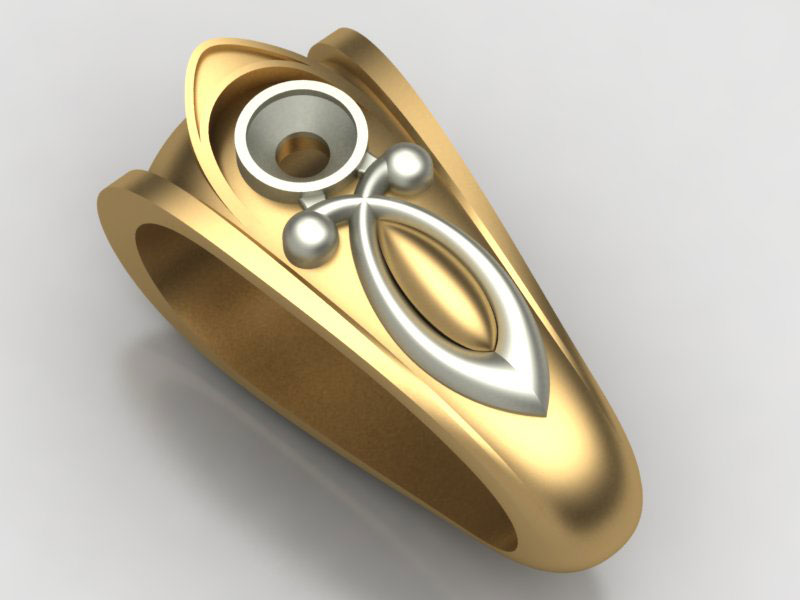

Это не повтор.......другая работа.

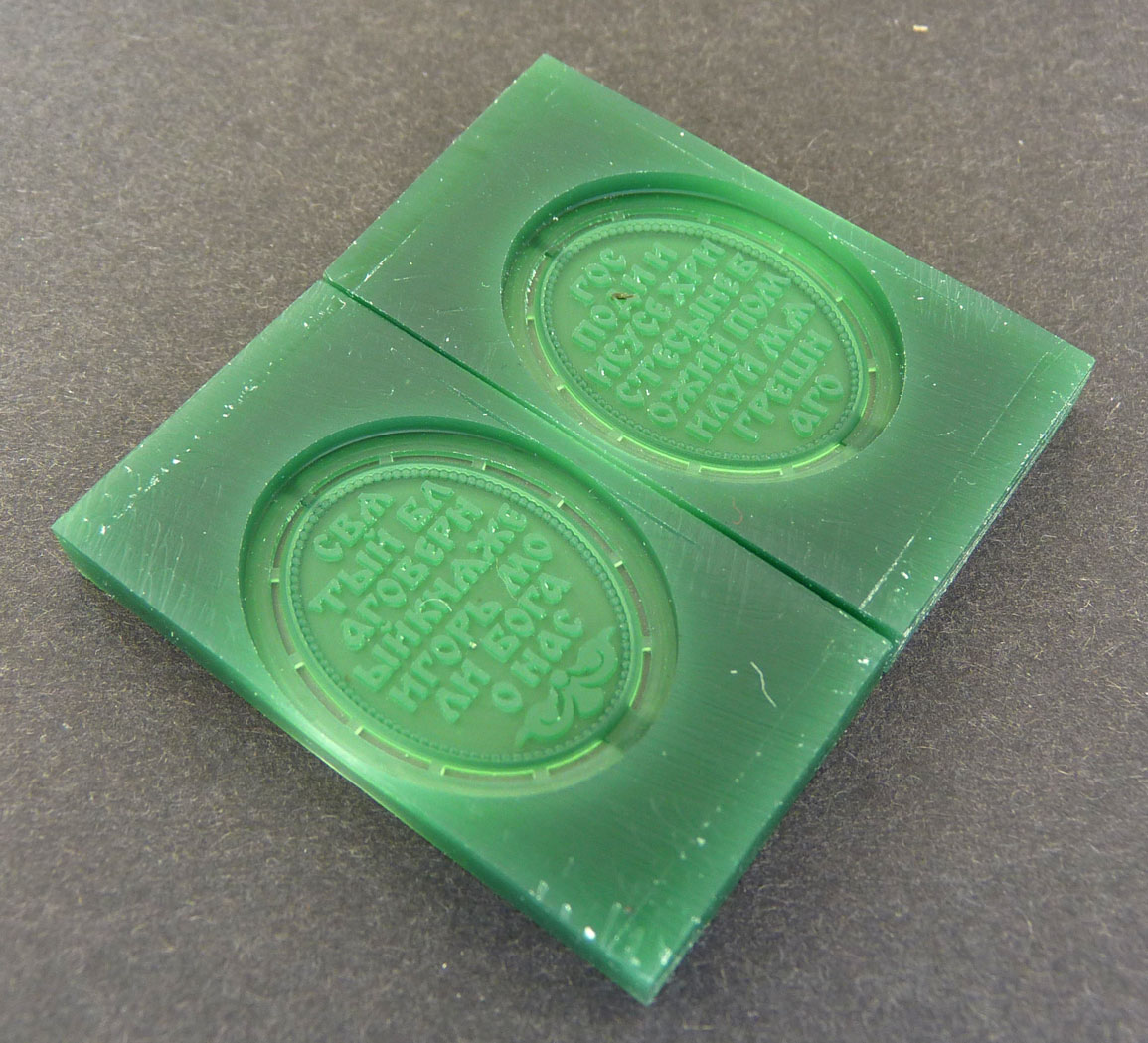

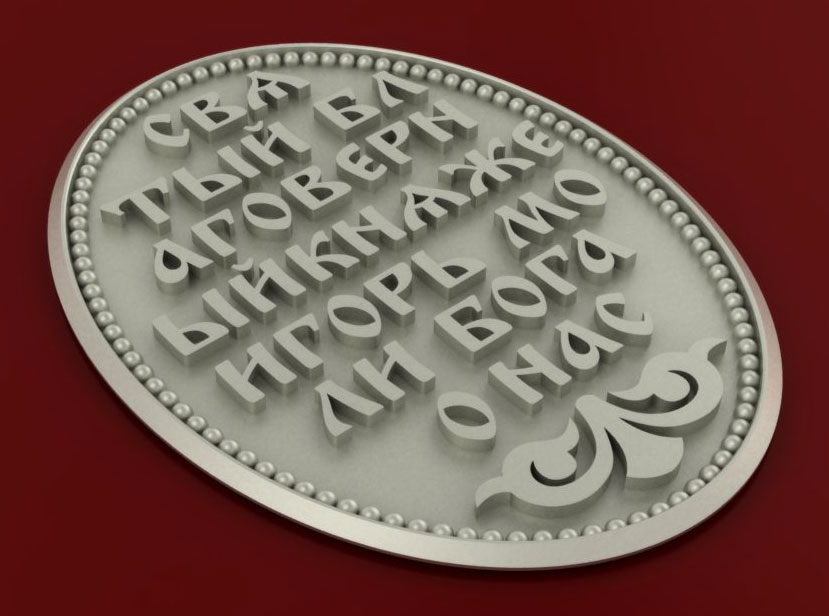

Продолжаем работу.

Ещё немного.

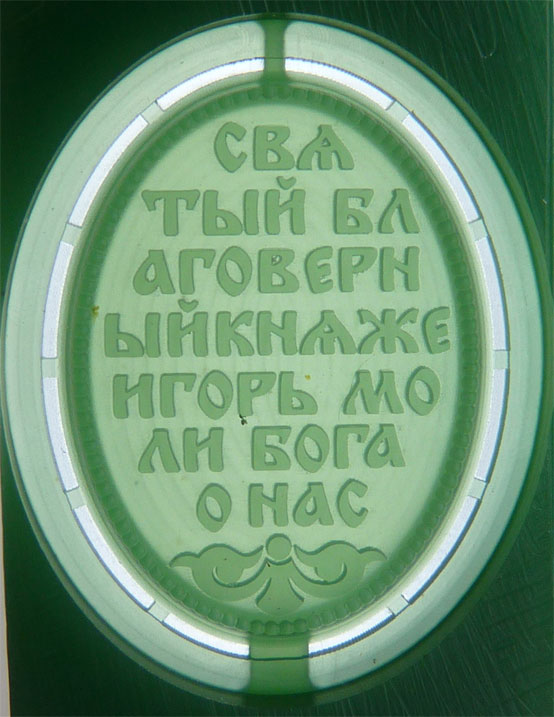

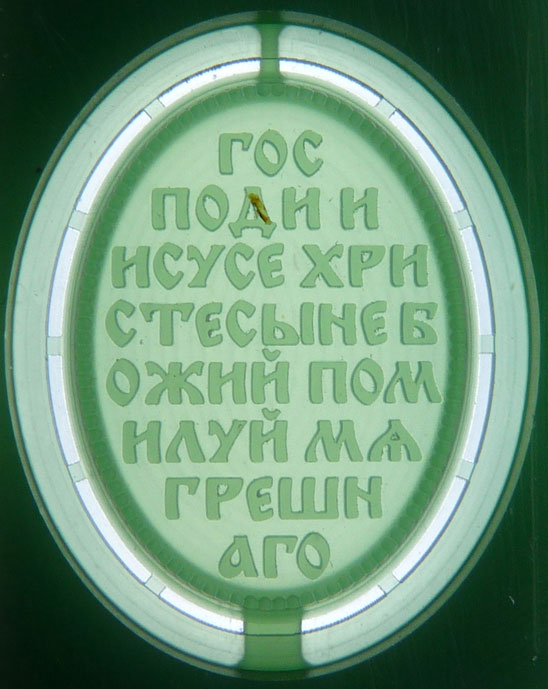

Высота буков 1.4 мм.

igor, а с какой фрезой (угол, пятка) и шагом проходил по шрифту? и какой он высоты?

и ещё интересно что за шрифт такой красивый?
Спасибо

B-force, набери в поисковике "ирмологий шрифт"

Церковно-славянские шрифты - Ирмологий

irmologion.ru/fonts.html‎
максимум что-то нормальное, но для моделей слабоваты(есть тонкие места на буквах которые надо исправлять),
а у igor буквы равно утолщены, поэтому и спросил, что за шрифт, Спасибо

Фреза шуруп 10гр, 0.127.
Шаг для мелких вещей ставлю 0.025.
Высота буков 0.4 мм.

Да, шрифт брал с того сайта, но пришлось всё заново переделывать.

Работать со сплайнами шрифта очень сложно, много лишних точек, ребилд плохо помогает.
По этому переделывал полностью все буквы((

та да, пришлось тоже всё переделывать
Писал сначала в КОРЕЛЕ потом экспорт в ЕПС формате, затем импорт в РИНО, точек немного меньше чем сразу в РИНО.

можно включить "жирный шрифт"...  но мне кажется, что с церковно-славянском без редактирования каждой буквы не обойтись. ммн

У меня такой же путь, через Corel экспортирую. Но формат беру Dxf. Надо проверить формат eps. Может точек будет меньше.

Спасибо, это я для сравнения... правда делаю в арткаме, и он иногда выебокивается,
не желая делать выборку в местах где ширина на 0.05 мм больше диаметра фрезы,
например, при глубине элемента 0.25, приходится обманывать по углу фрезы - ставлю 3'
и тогда все норм.

к сожалению у многих шрифтов косяки с петлями ...я обычно тоже абсолютно все шрифты редактирую...без этого никак

В RhinoCam такого нет. Если расстояние меньше.....то фреза всё равно нырнёт на сколько ей позволяют настройки и параметры. Но делая такие работы, контролирую себя по наименьшим размерам.

Вот как.

Я  думал, что  все асы,  а я один ботан  и  у всех "дунул плюнул и готово",  а мне приходится вектора  большинства букв править.

Ну ребята успокоили.  Я с первого раза никогда нормально сделать  не могу,  перефрезеровываю  каждый раз.  Иногда просто на черновике  фрезерую, чтобы посмотреть масштаб.

но ведь с этим хорошо помогает визуализация фрезерованной поверхности... или как?

Поначалу тоже никак не мог сориентироваться по высотам рельефа, после сделал набор пластин с толщинами через 0,1мм от 0.1мм до 2.0мм. Стало проще работать.

Мне не помогает.

Я делаю только массовку, поэтому все должно быть в идеале,  легко резиниться и  отливаться без  дополнительных последующих  движений с отливкой.

вы не один на этом поприще)

Всем доброго времени суток!
Подскажите, а то не нашел информацию, можно ли на стриже сделать корнеры под литье с камнями, как они должны выглядеть, может кто-то пробовал. Я пока не сообразил как это возможно на фрезерном станке. По-моему что-то такое где то обсуждалось, но не нашел, а очень хочется попробовать. Буду признателен за советы или ссылки.
