LVVj,
Поздравляю с почином.
Есть вопросы у меня. Как справились с геометрией станка или он отъюстирован был уже? Насколько конструкция позволяет легкую юстировку? Или еще не справились? (по данной работе (статегии) сложно что либо сказать)
Какой угол поворота оси A (рабочий)? Учитывая большие размеры стола и шпинделя, наверно, не более 110 гр?

YaL,


Спасибо !
С юстировкой вопросов особых не возникло . Предусмотрена система поджимных и отжимных винтов , в
последствии жесткой фиксации осей . С юстировкой вроде все наладил но в ходе работы посмотрим может
и придется чего нибудь подстроить , благо подкладывать ничего никуда не нужно .
Угол наклона реальный 120 градусов , с прибамбасами до 140 градусов . Прибамбасы сейчас подготавливаю .
Восковка на видео поворот 105 градусов .

120 градусов - это обработать куб 30 на 30 мм . Зона обработки с одной стороны 78 мм .

Хотелось бы детальнее на это взглянуть. Фото (по осям), нет возможности сделать?
140 гр - это кайф    А что за "прибамбасина", если не секрет?

YaL,

К сожалению пока нет . Это разработка завода . А учитывая , что у меня станок под номером 0000001 .
Думаю это будет не корректно , мягко говоря , с моей стороны .

YaL,

Ну вот проведу испытания все проверю тогда и покажу . А в общих чертах это специальные тиски ,
позволяющие максимально использовать рабочую зону станка , а она не маленькая    .

Ну вот, а что делать потенциальному покупателю? Ладно, подождем рассекречивания (и выхода на рынок остальных конкурентов).
Удачи в дальнейшем освоении. Ждем новых работ.

YaL,


Да вот режу ....  .

Малоуважаемый  давалкин Boriss2013.
Я стандартной ориентации и давалки-мужики меня не интересуют.
Приберегите свою пепельницу для того, кому она интересна.
Что-то много цветных для одного форума. То мальчики -девочки, то давалкины-мужики.

а если вынести зону обработки (вместе с моделью в проекте) из области пересечения В и С максимально в плюс по оси С?
доступность же улучшится, а градусы добавятся? по идее, это потребует несколько большей точности поворотки В (особенно в индексном режиме), но может станок справится?

bazzl,

Все верно . И станок справится , не такое уж огромное расстояние 100 мм , чтобы не выставить в этой
зоне все параллельности и перпендикулярности .

Потихоньку разбрасываюсь с текучкой , подбираюсь к ждущим своего часа заказам посложней .

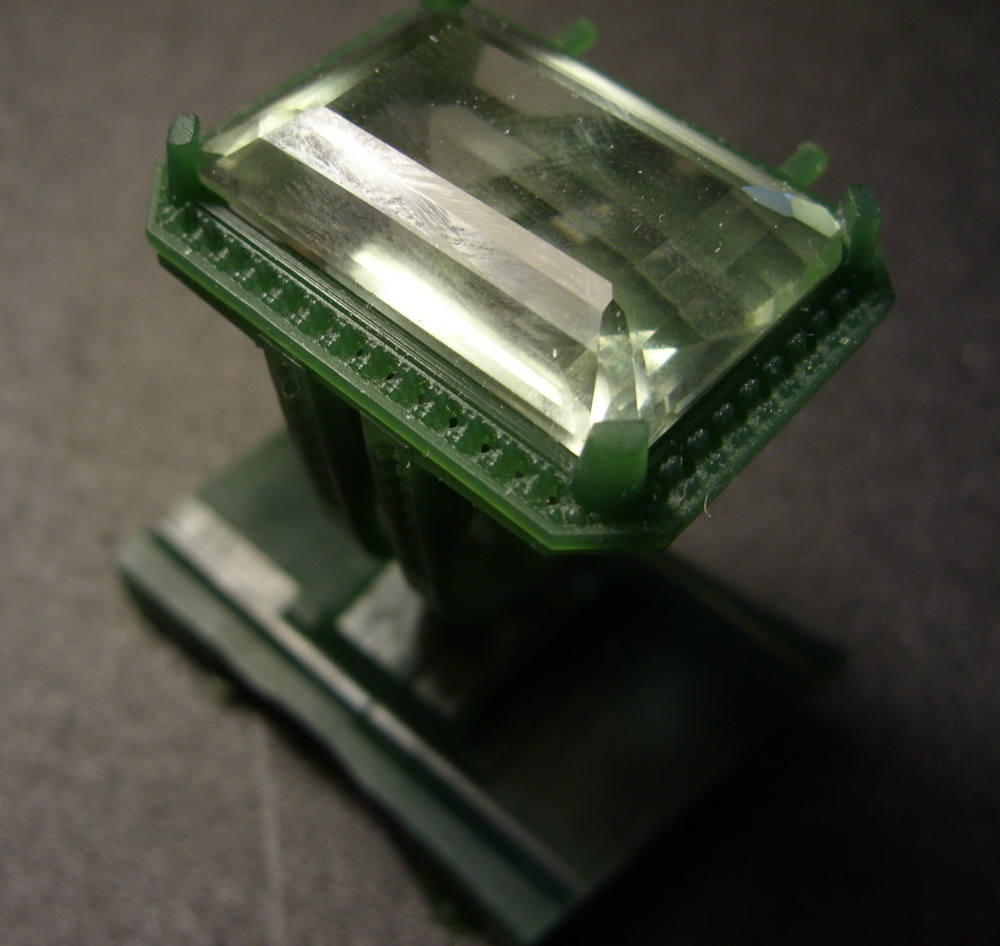

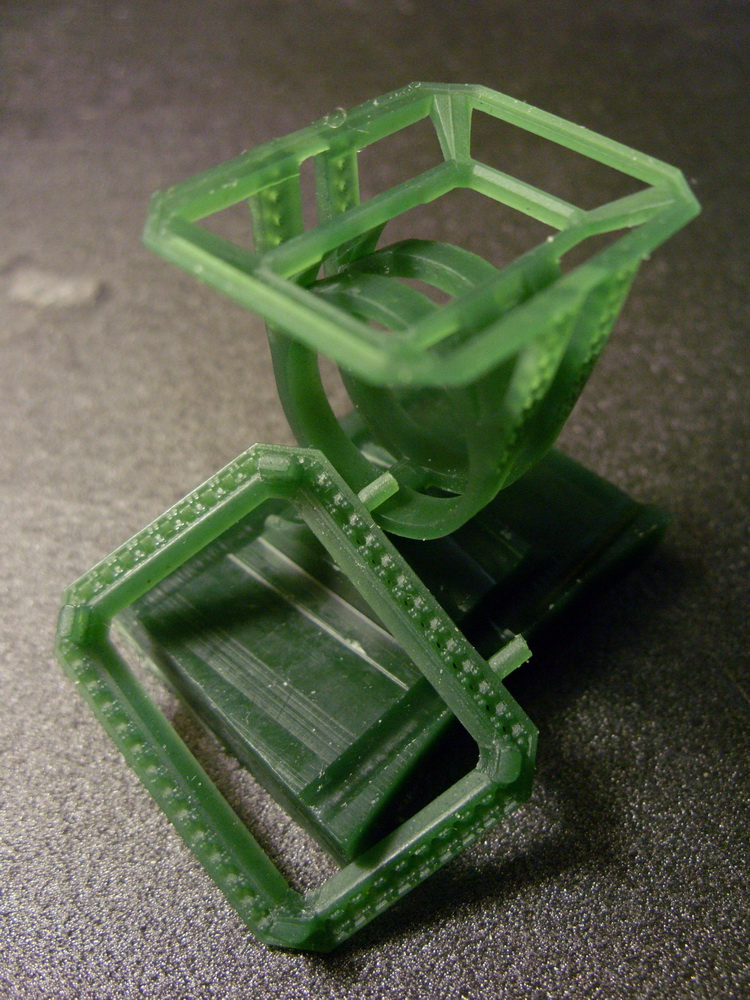

Вот колечко с камушком 27мм на 19мм . Выставить , сфотографировать подробно , пока не успеваю ,
разгребаю завалы . Надеюсь чуть по позже смогу более подробно все показать .



Резал на скоростях подачи от 400 мм/мин до 700 мм/мин .
На все ушло 6 часов работы станка .
Фреза - гравер 10° .

LVVj
Как всегда, прекрасно!
Ну как ощущение от того, что не нужно в процессе работы несколько раз подходить к станку, для запуска следующего шага?

Kosmopolitus,

Спасибо !

Я никогда не был противником 5-ти осевой обработки . Мой флип был этапом .
И возможности , удобства 5-и координатного станка оспаривать сложно .

Больше всего мне понравилась возможность 5-ти координатной непрерывной обработки , когда
станок шевелит все свои оси . Такой штуки на флипе не получится .

Присоединюсь, здорово, непросто, чистенько ... !!!


egro,


Огромное спасибо за оценку моих скромных трудов .

Наконец то, есть результат который виден в оочию. Станок РАБОТАЕТ с чем вас и поздравляю. Надеюсь нетерпеливые всё же отстанут от этой темы.
По фото видна хорошая обработка фрезы, что ещё надо.
Присоединяюсь к поздравлениям.
УДАЧИ.

Володь с почином тебя,
рад что у тебя появились новые возможности и результат отличный.
Здорово.
Я все еще в разьездах но думаю в конце сентября
приземлится и вступить с тобой в соревнования в хорошем
смысле так сказать.

далынин,


Спасибо за поздравления и за интерес к данной теме .


kyznes,

Спасибо . Буду ждать  , а пока потренируюсь .


Ранее в теме , один товарищ , не работая и не видя станка , что то рассказывал не понятное    .....

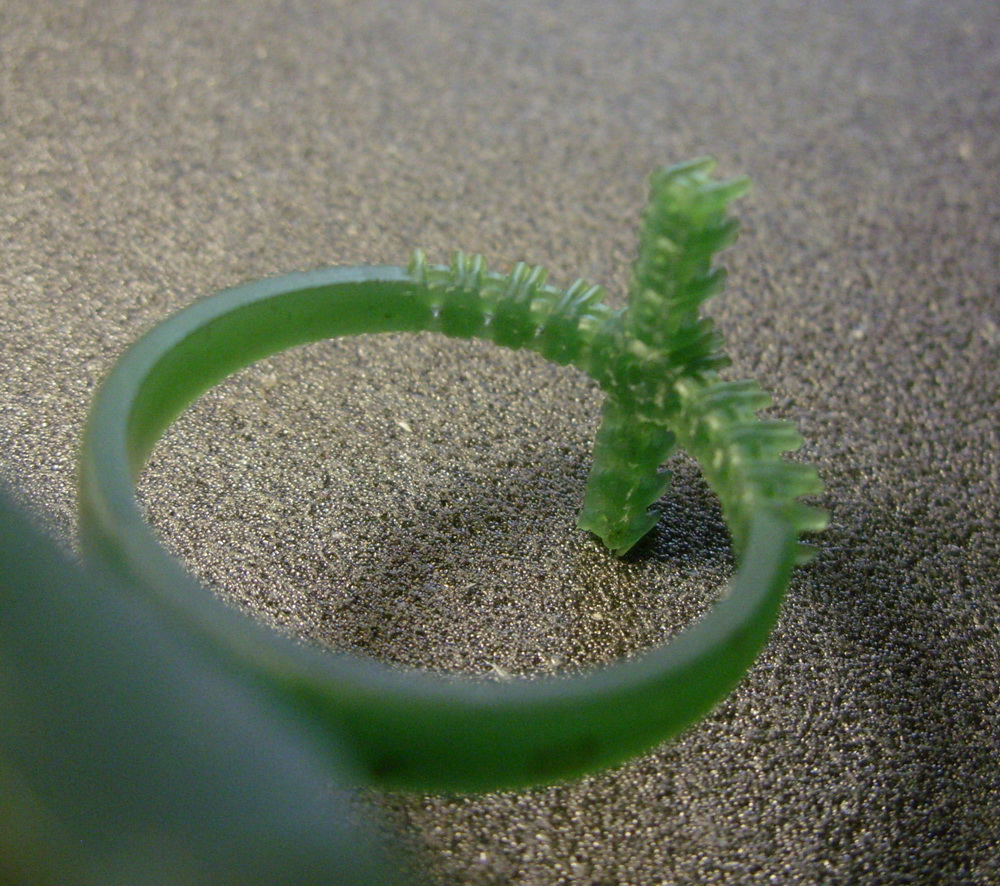

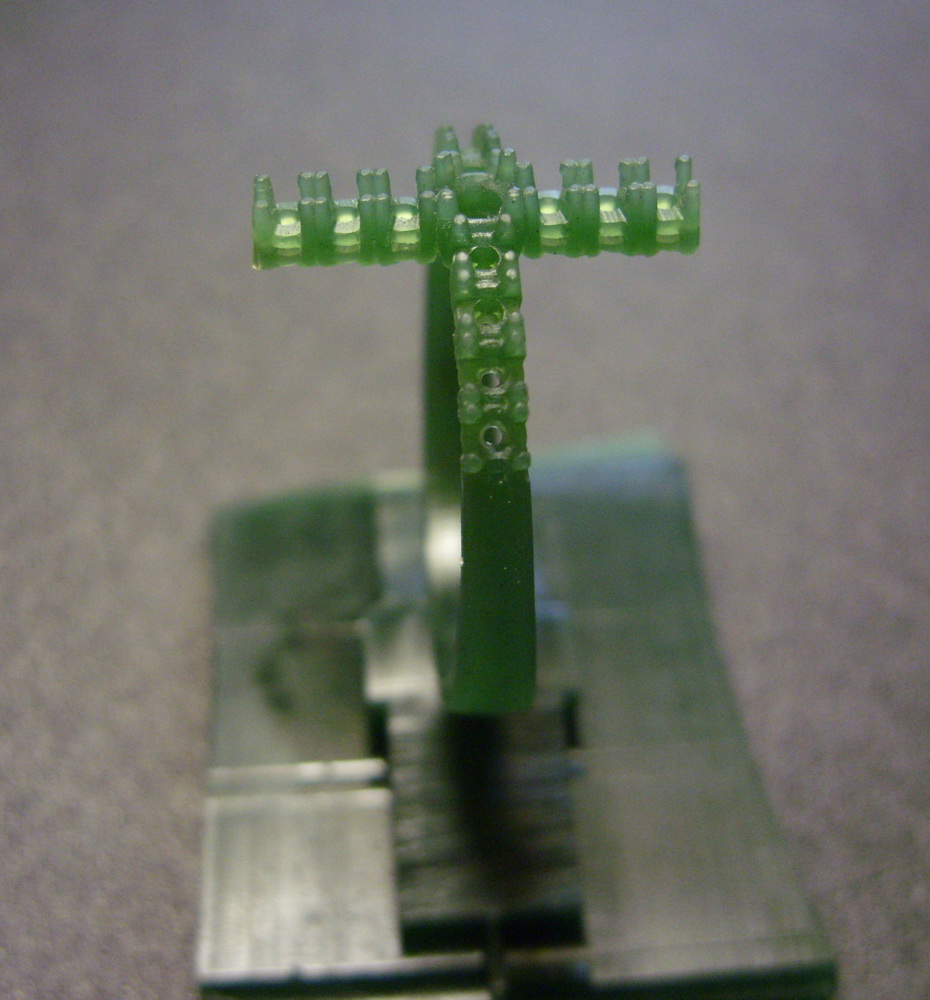

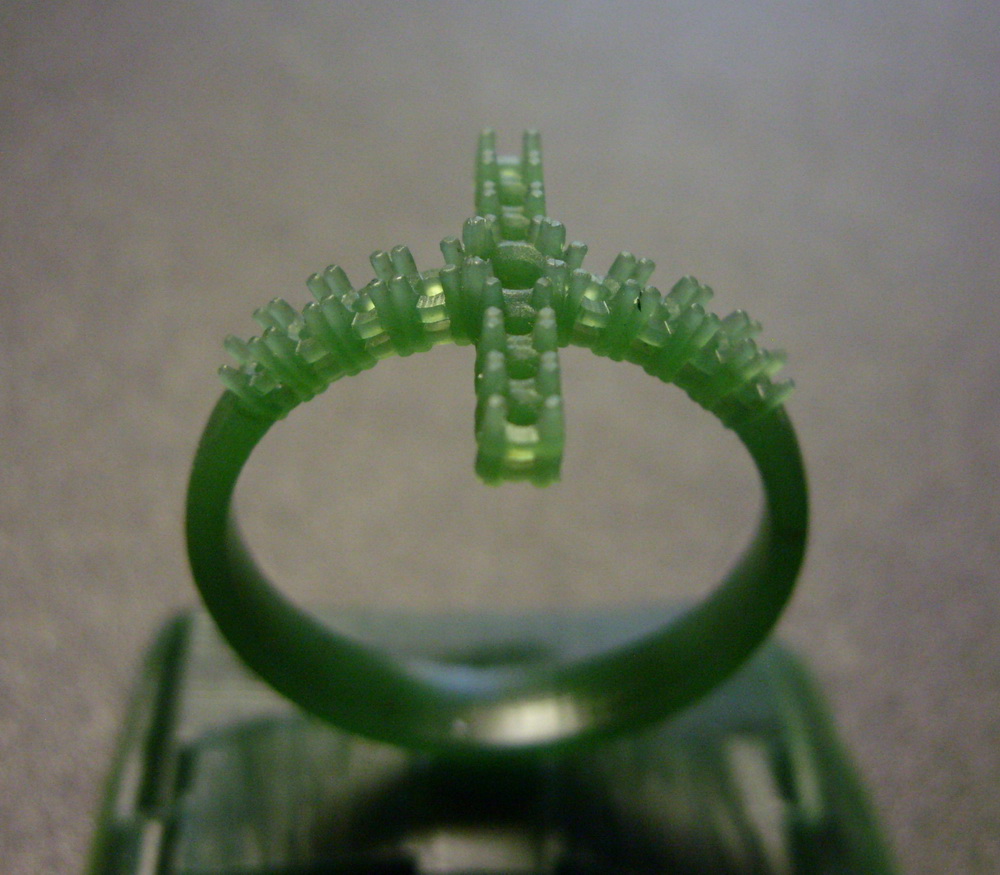

Ну чтоб  оценить работу станка покажу очень простенькое колечко .

колечко-то я вижу, а вот ступенек, резонансов, съеденных люфтами крапанов и прочих неприятностей..не вижу(((((даже в очках) но может они есть? может их просто не видать? они жеж должны быть?

а полноценная пятиосевая обработка на этом колечке где-нибудь пригодилась? а где?

и получается ли разогнать (подачи/ускорения) без потери качества фрезеровки до выше (600/380)........на луганском четырехосевике, помнится, подачи до 1000 применялись?.. - на чистовой

bazzl,


 Есть огрехи . Крапана не идеальны . Гравер все же имеет одну режущую кромку и какой бы не был острый
все равно бьет по материалу .
Применялась 5ти осевая обработка Экстра ( по верху колечка ) . Так как колечко размещено не в центре
пересечения осей , а смещено на 40 мм . Еще не готовы нормальные тиски и пользуюсь громадными , для
брусков со стороной 100 мм . На верхних центральных крапанах есть маленькая ступенька . Подобная ступенька появляется при чередовании индексной обработки с экстра по определяющей плоскости .
Надо будет поэкспериментировать с программой . Обработка велась на скоростях 600 мм/мин каксты
и 800мм/мин шинка . Время 1час 40 мин . На 1000 мм/мин пока не было больших плоских лаптей    .
