Вот и у меня есть вопрос, зачем происходит движение по оси Х  при к примеру обрезании заготовки по кругу... по идее опустилась фреза и пусть стоит на месте а голова пусть крутится от 0 до 360 ... но все не так, если посмотреть на путь то он весь из отрезков, в коде тоже получается на каждую точку 3 координаты... хотя наверно достаточно одной строки позиция хуz и В 360 ... ?

egro,


madCAM очень интересен    . Но есть во всем этом логика , только ее нужно понять .
Когда то после AutoCAD сел за JewellCad  . Пришлось перестроить мозги с прямых и треугольников ,
на кривые и окружности    . И в madCAM , надеюсь решение есть .
Вот в 5 madCAM столкнулся с такой штукой . Если файл сохранен в формате Rhino4 , то madCAM
может выдать очень много не предсказуемых сюрпризов . Пересохранив файл в формате Rhino5 -
все встает на свои места .

Ну вот . Как и обещал шкурка и скоростные характеристики станка .

Подача 900 мм/мин
Шаг 0.03 мм
Шпиндель 13000 об/мин
Время 2 часа .
Обрабатываемое поле 40 на 30 мм .

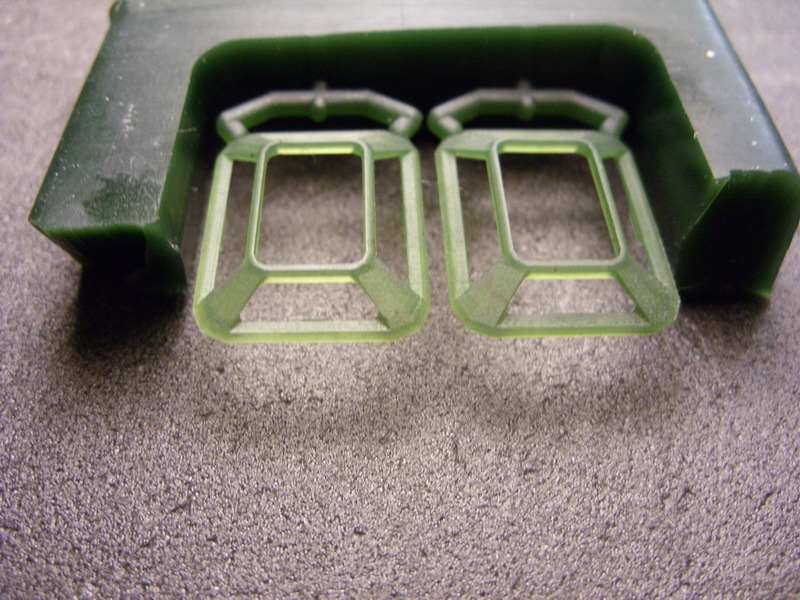

А вот фото того , что резалось .

Использовал китайский гравер 10-0.1 .

LVVj,
Отличная работа на такой скорости.
А ускорения какие?
А зачем на шкурке ось С, она предполагается?

YaL,
Спасибо

В данном случае 300

Тому две причины .
Первая :  В madCAM , в DeskProto не предусмотрена такая конфигурация станка , на нем правильно
    было бы писать ось В и Ось С , ось А отсутствует . В другом САМ софте есть позиция ось С .
Вторая : Завод производит и большие станочки для обработки камня , дерева ,.... и они 6-ти координатные.
  Была сделана универсальная шкурка на 6 осей .

LVVj,
Все понятно. Думал шкурка самостоятельная. Я тут как-то скачал Mach3Screen, все порываюсь свою сварганить, немного в NSCNC поменял. А в мадкаме не пробовал свою настройку осей сделать? Там есть закладочка "5 Axis custom". Хотя, нет разницы как 5 ось называется.

YaL,


Хотел как то сам шкурку сделать , но времени пока нет .
С madCAM итак чуток оси поправил , но там еще и пост надо поправить . С ним сейчас и занимаюсь
учу станок ездить так как мне надо и куда надо    . И я еще пользуюсь и DeskProto .
Много церковной тематики с размерами более 160 мм и ликами всякими красотами , в DeskProto это
считать намного быстрее .

LVVj,
Вчера с Игорем мучали Мадкам для интереса, в надежде получить волшебные пути в принципе не особо волшебного события, но чего то не совсем получилось

Есть вот такая деталька, лицевую часть которой можно ровненько обработать финишной обработкой по кругу в пределах градусов от 103 до 255 (если считать в том положении, в котором она щас стоит)
И в прынципе физически ничего не мешает так же обработать её с обратной стороны. Это было бы удобней и быстрей, чем резать в нескольких положениях участками (хотя я так и резал изначально).

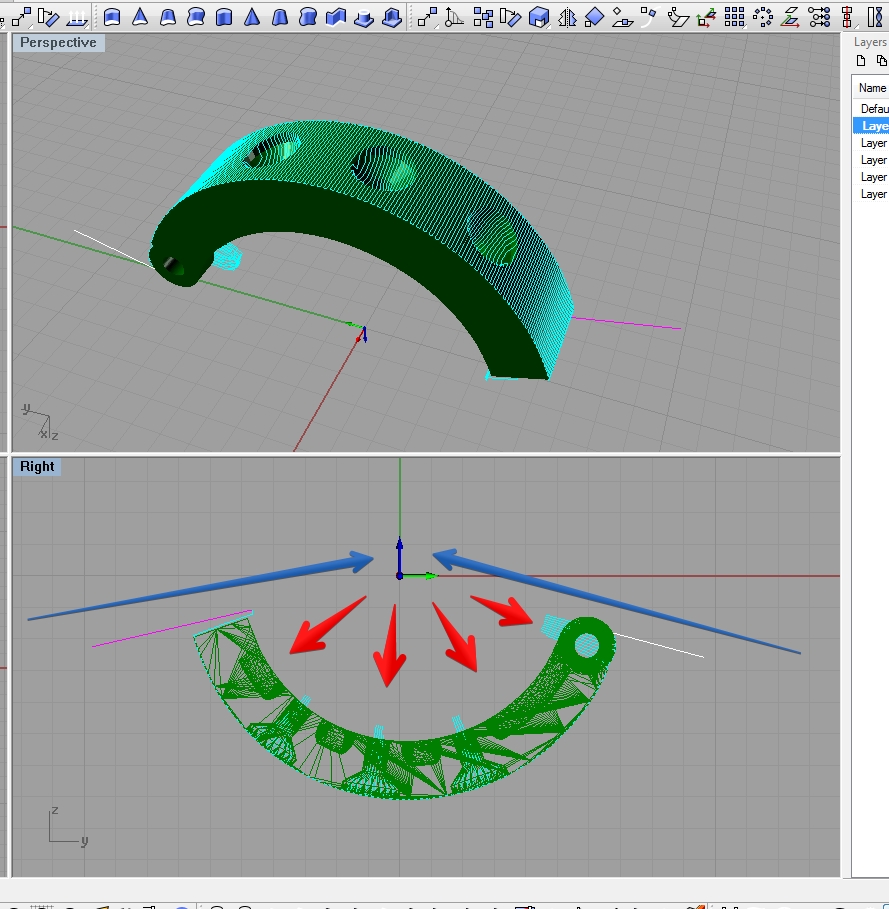

Но все пути направлены в ноль по Z и ниже нуля не хотят спускаться (отмечено синими стрелочками).
Была надежда, что в Мадкаме есть стратегия, которая позволит обработать в направлении красных стрелочек.
Постпроцессора для Стрижа нет, но хотелось узнать, вообще возможно ли так обработать или нет.
Вот.

P.S. а да... картинка с Ринокама

Максим Ярославский,

Возможно .
На сколько я догадался это 4.3 версия ?
Для обработки использовать стратегию между двух линий , указать ось вращения , и проверить настройки
фрезы .
К сожалению показать в картинках не смогу . Пользуюсь 5-той версией .

Да чуть не забыл , не забывать указывать каждый раз новое положение заготовки .

LVVj,
я щас почти наугад щёлкаю, но так понимаю, что вкладочка слева указывает на расположение нуля координат и вектор направления оси

и выбираю стратегию между двумя линиями
правда линии у меня повторяют лицевую часть детальки
и это СТЛ файлик, может это важно

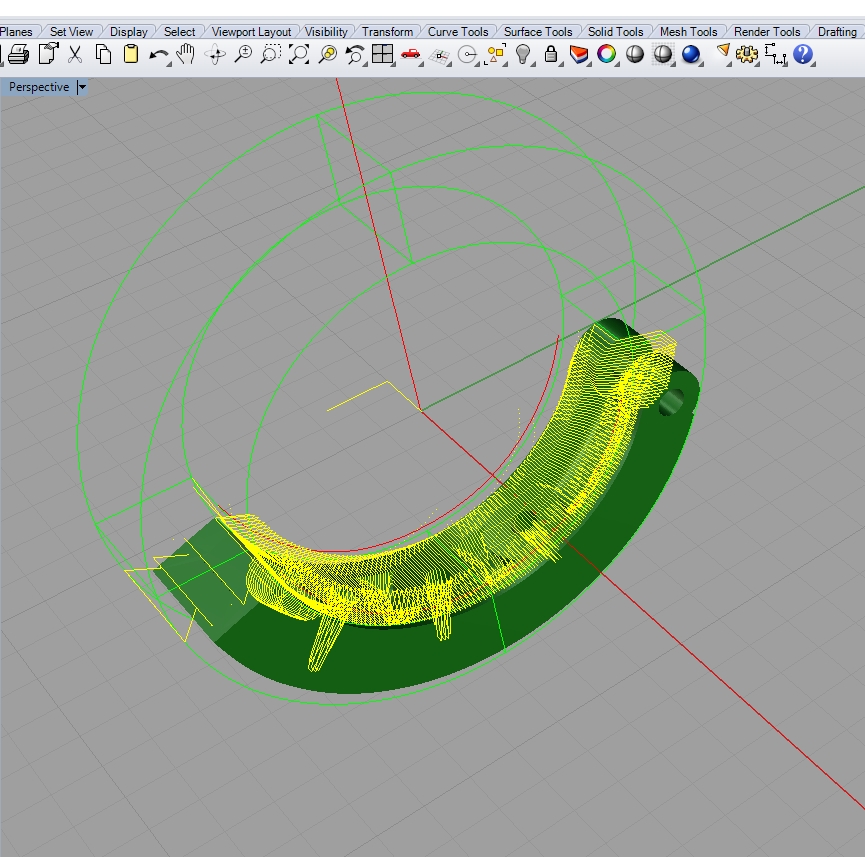

хоть пока пути не совсем ясны своей россыпью точек и подъёмами, но видно, что тоже обрабатывает только лицевую сторону, как и Ринокам в сообщении выше
наверное, делаю что то не так... ведь должна же быть возможность резать по кругу и вогнутые детали

Максим Ярославский,
Ага это 5 версия .
Да эта стратегия , линии нужно нарисовать . Они должны быть в данном случае выше обрабатываемой
поверхности . Начало линии будет началом реза .

как это нет? там же есть постпроцы под мач3мм для трех-четырех-пяти обработки...они вполне для стрижа подходят, особенно, если их немного переделать.....автор, воодушевленный актуальными задачами, забросил постпроцессоры в небрежении))))
насчет резать внутри - там есть индексд 4-аксаз, а в ней есть галочка инсайд
насчет курв - там важны начало/конец не только разомкнутых кривых, но и замкнутых...и важны направления кривых и которую кривую выбираешь первым кликом, а которую - вторым....и прикольный результат будет, если кривые обращены в разные стороны......вощем, там нужно покликать от пуза для начала и оно будет резать и снаружи, и внутри, и под углом

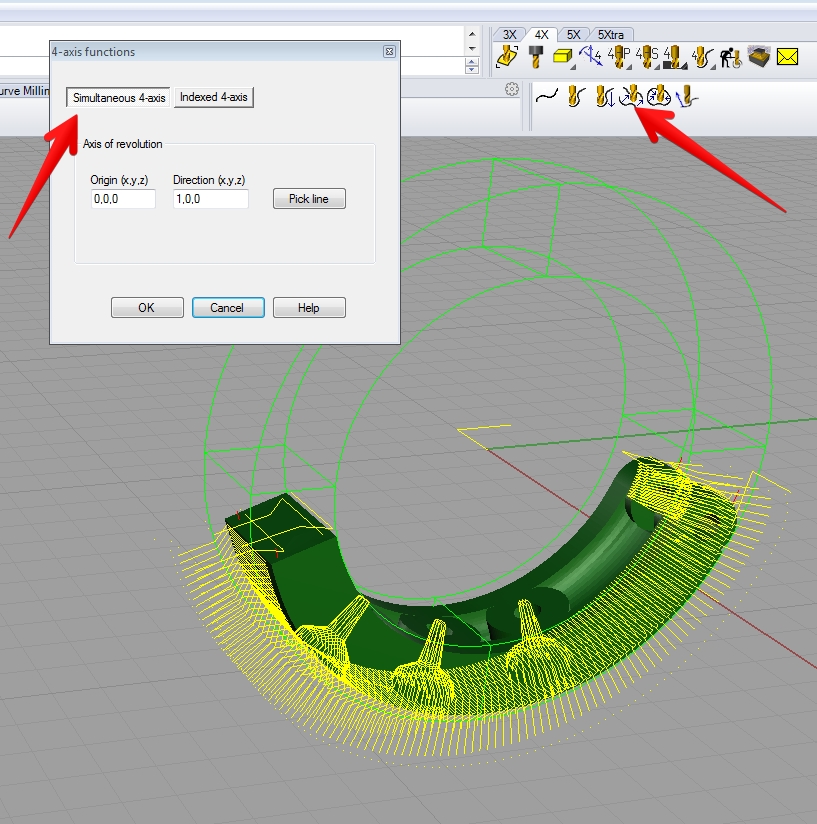

во, нашел картинку - для себя разжевывал, на случай острой деменции)))

Обработка изнутри, втч наклоненным шпинделем.

Машину и постпроцессор можно выбрать 4-ех осевые.
1 - выбрать 5-ти осевую обработку,
2 – после выбора модели и фрезы
выбрать инструмент «5-axis tools»,
3 – указать ось вращения заготовки,
4 – указать ось шпинделя,
5 – указать фрезеровку изнутри и кликнуть ОК.
После этого габаритный контейнер станет цилиндрическим и можно назначать просчет машинных путей.

bazzl,
спасибо
за то, что ты есть
ты вдохновляешь

bazzl,


Огромное спасибо за поддержку темы . Не всегда удается подробно чего нибудь описать .
Еще раз спасибо .

Буду очень рад и в дальнейшем , видеть Ваши комментарии .

bazzl,
выглядит божественно
пока любуюсь только линиями и округлостями
но это тоже хорошо, спасибо



LVVj,
ещё раз спасибо за помощь

очень позитивная и интересная тема

что хотел отметить....вот эта коробуха, которая на станке... она весьма звукоизолирующая
мне, домушнику, это весьма важно

подскажите,можно ли в DeskProto просчитывать пяти осевую обработку?

Георг 72,


Если быть абсолютно точным , то 4-х осевую с поворотом на определенный угол .
http://www.deskproto.com/gallery/austin-5ax.htm
