На все конструктивные вопросы ответ был выдан.
Все вопросы касающиеся "мне нечем заняться, хотя появляюсь крайне редко" можете высылать на почту - info@j3ds.com.ua

мда...я бы поостерегся с вопросами по этому адресу(((
вот такое нашлось про особенности шд - это даже и блондинке будет понятно

Извиняюсь, что влезаю со своими картинками в серьёзное обсуждение,
но как говорит мой 4-х летний племянник, без картинок книжка неинтересная...
Жду критики.

Помоему порезано хорошо. Тоненькая правда моделька такая.

Особо то и критиковать нечего)

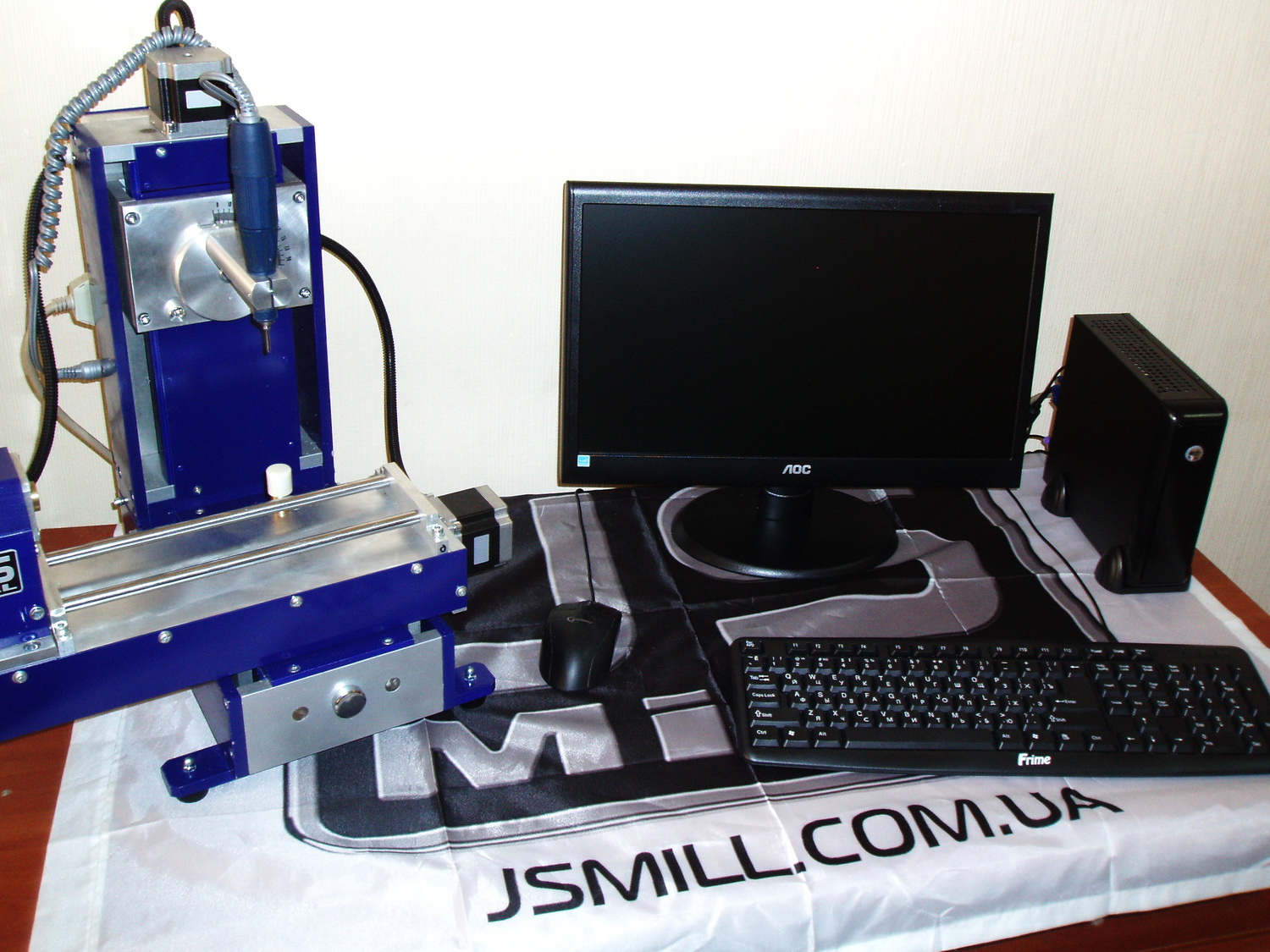

Кстати за последнее время в комплектации станка WM-1400 произошли изменения.



Вместо ноутбука с переходником LPT-USB стали исспользовать настольный mini-ATX с выходным LPT портом и 19-ти дюймовым монитором в комплекте.

Красиво!
Можно бы ещё и такой флаг в комплект добавить!

А зачем такой большой монитор?

Монитор реально большой. Для Mach3 наиболее удобен 17".

Некоторых пользователей 15-ти дюймового монитора на ноутбуке, которым комплектовали станки раньше, смущали маленькие цифры на экране управления Mach3.
Решили этот вопрос увеличением монитора.

На 15" ноутбуке монитор реально маленький.

А кстати Мира кажеться с 15-ти дюймовым?

Dmitry (ARDI)
Сейчас Mira поставляется с нетбуком, а год назад не было.
Это Evoc сейчас пашет с нетбуком, но пришлось в комплект добавить семнашку. А Мира как работала с десктопом, так и работает, только 19" монитор сменили на 17". Так показалось комфортнее. Хотя... Если со зрением проблемы, то монитор побольше предпочтительнее. Наверное...

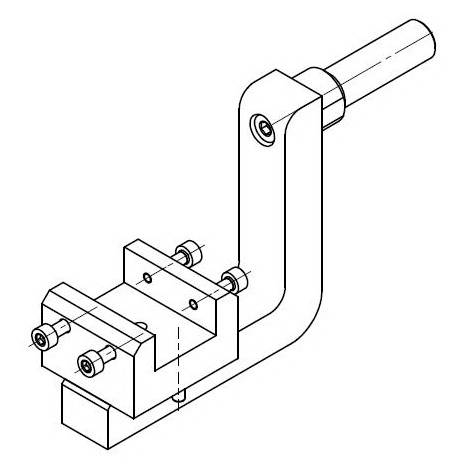

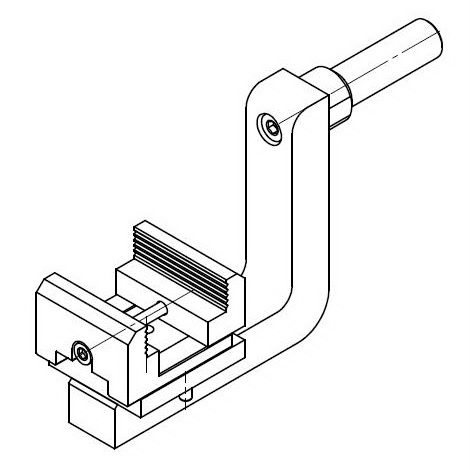

Dmitry (ARDI), вы проект с флип-флопом завернули?

В течении недели планирую показать результаты проекта "флип-флоп".
Потому как из 6-ти возможных конфигураций запустили в работу 2.





Сейчас разбираемся какая удобней.
Возможность зажима рамки "флип" будет без исспользования патронов и т.д.
Крепится затяжным винтом для крепления в оси "A".

Dmitry (ARDI),
На какие углы можно будет повернуть модель в вашем флип-флопе, размеры зажимаемого блока, цена и сроки изготовления?
Возможна ли отправка в Казахстан?

Немного критики в зал.

На мой взгляд кочерга ДОЛЖНА быть цельной. литая или фрезерованная другой вопрос.

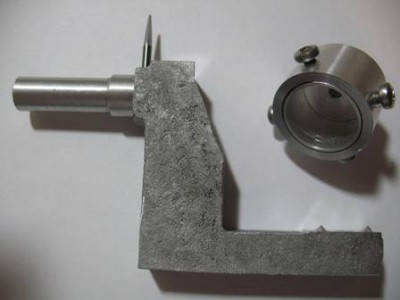

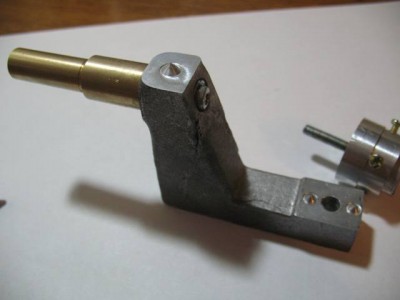

Я сделал , целный и 2-х составной вариат


Классический вариант тисков ущербен, в силу "жирности" воска.

По всем Вашим вопросам, оставлю ответ в этой теме. Вместе с прилагаемыми фотографиями.
Но это будет к концу недели.
Отправка будет возможна куда угодно.

Интересный вариант литья у Вас вышел.
У нас производственный цикл немного иного типа.
И над конструкцией нашего варианта "флипа" работали инженеры конструкторы, опираясь на поставленные задачи для разносторонней фрезеровки.

Инженеры конструкторы- это хорошо, а работать ювелирам. Но это лирика.

На прошлогодней выставке в Москве "Raims" рассказывал что для более надежного крепления воска в патроне ( патрон 4-х кулачковый) он иногда подкладывает напильники чтоб его не вырывало .
Соответсвенно Я отказался от зажима-тиски. Круговой зажим эффективнее.

Я не спорю и не претендую на исключительную правильность своего изделия.
В силу ограниченности по производственной базе Я искал самый простой и надежный способ.

На производство флипа смотрю со стороны наименьшей затраты времени (это хобби).

Без учета литья только на мех.обработку уходит 2,5 часа. И все готовый продукт.

И еще , шаловливые рученки пользователя обязательно доберутся до откручивания торцевой оправки и все инструмент испорчен. Так что помимо болта необходимо еще и хорошенько заштифтовать

В таких случаях иногда подкладываю наждачку.

Один я ничего не подкладываю....и просто лобзиком сделал в губках патрона запилы...и он стал не гладкий и ничего не вырывает?

Пс. Идею дал Сергей Фокин)благодарить его. работает отлично.
