Я наклеил наждачку и тоже всё ок.
Вопрос  к Dmitry (ARDI). Шаг поворота тисков какой будет? Хотелось бы 30 и 45 гр.

А как на флипах  поймать соосность по оси А ?

если ловля оси А осью С предусмотрена конструкцией флипа, то зарезами на воске или индикатором по шарику (от подшипника, например)....а если не предусмотрена, то никак....оно или есть, или его нет ( в каких-то пределах)

Стараться не извлекать блок из флипа до завершения обработки.

     .

Вы меня уж извините    . Что скажу чего нибудь по флипу .

На самом деле есть в конструкции данного станка два способа юстировки флипа .

1 . Предусмотреть систему крепления , позволяющую менять положения флипа , во время установки .
   ( в конструкции представленного флипа - это не предусмотрено )
2 . Намертво прикрутить флип к поворотной голове и уже никогда не снимать , а юстировку провести
    вместе с поворотной головой .

Dmitry (ARDI)
Я конечно извиняясь, не инженер конструктор. Но Владимир (LVVJ) абсолютно прав, выставить нули с данной конструкцией будет проблематично, токаря тоже допускают ошибки. Мне кажется нужен флип чтоб его можно было подстроить под поворотную ось а не поворотную ось под флип.

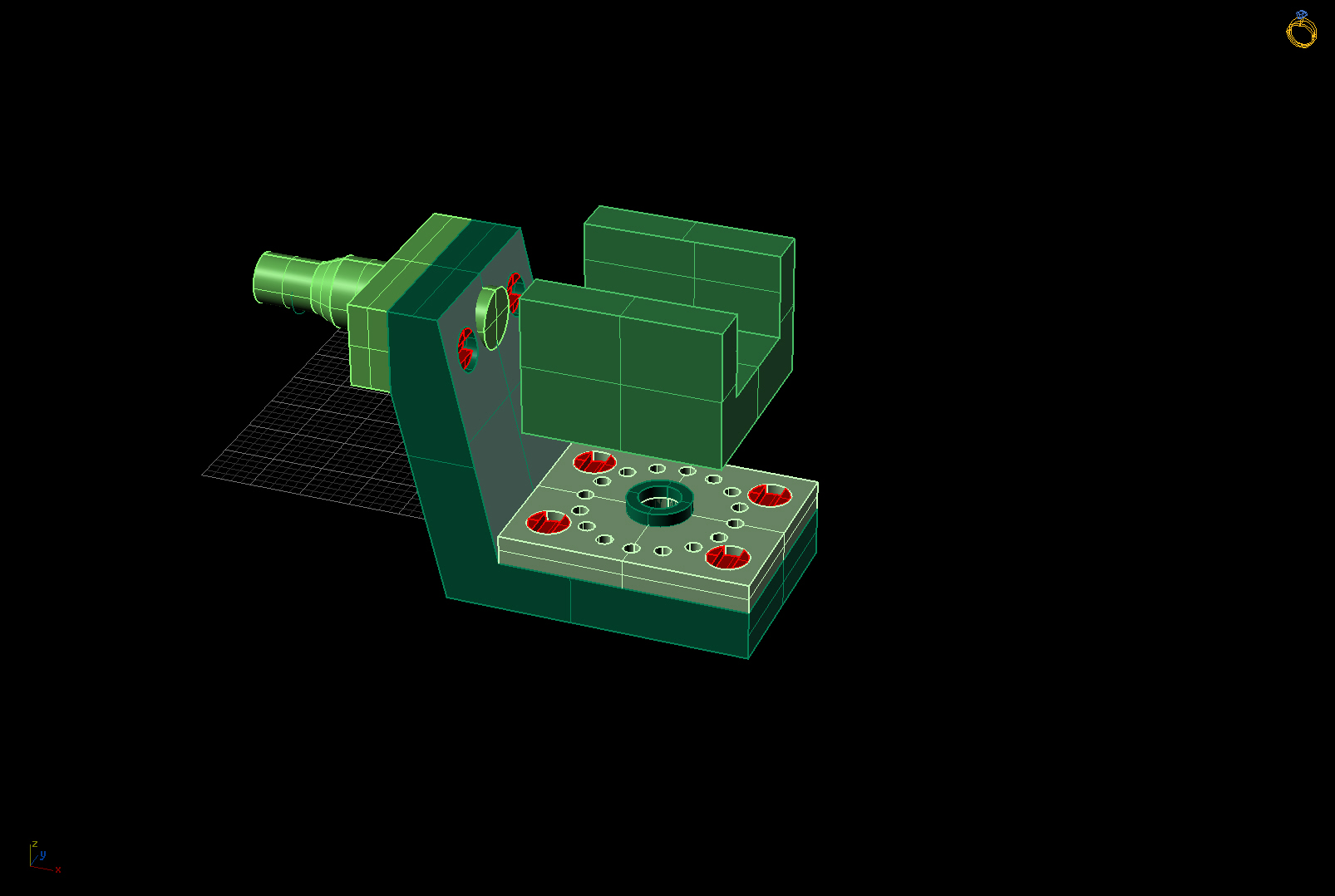

Примерный принцип.

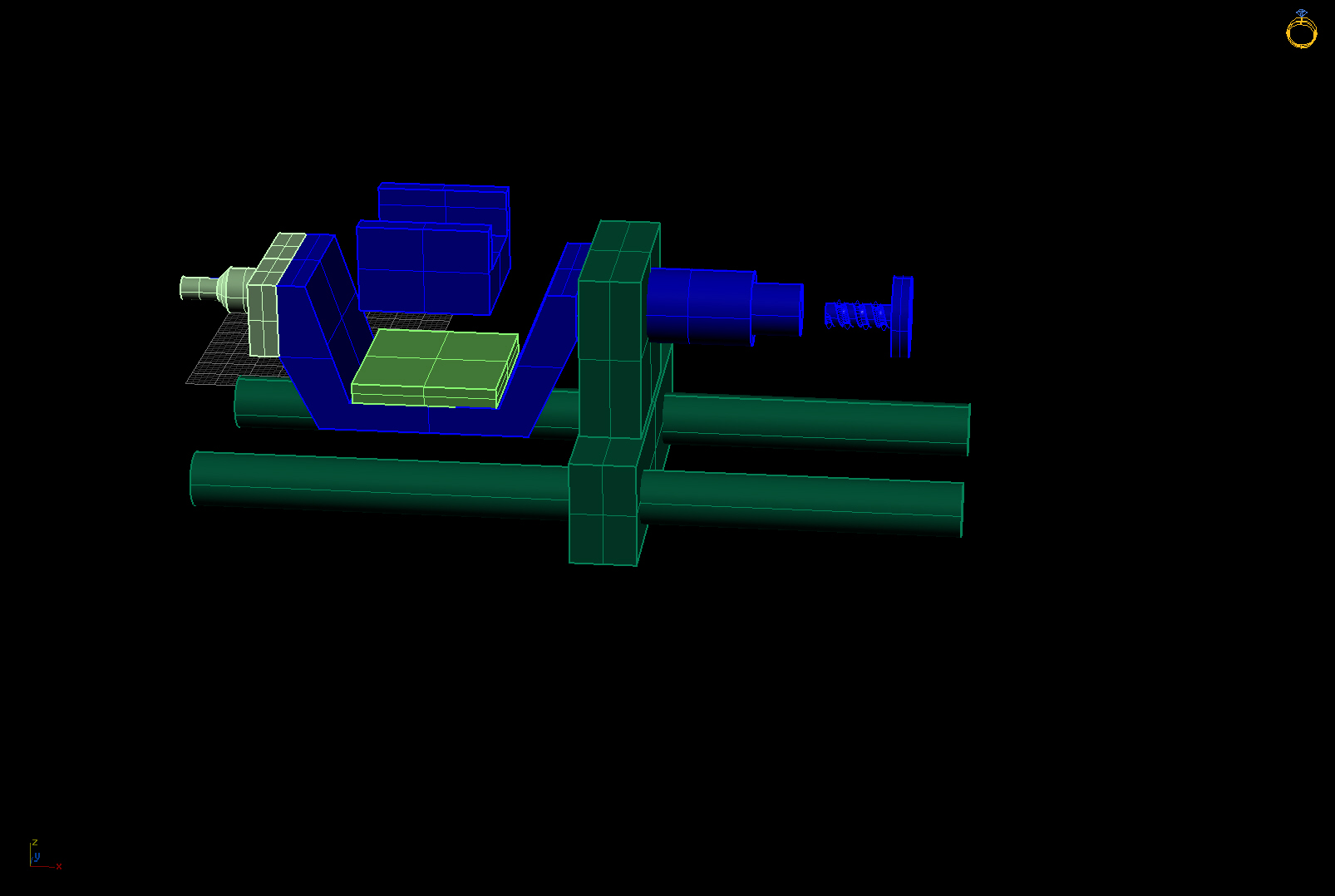

А для Вашей конструкции станка, можно что-то в таком плане, чтобы можно было обработать по кругу не снимая флип

RHAB,

у них бабка вроде не совсем соосна..ну в целом не все так плохо, но ваш второй вариант врятли покатит. бабка и поворотка должны быть идеально соосны при такой конструкции.я так считаю...хотя я тож не инженер и могу ошибаться)))

Интересная мысль. С таким вариантом вращения планировали 5-ти осевой станок собирать.
Но и для "флипа" очень интересно. Сейчас первые варианты прогоним. Посмотрим что из этого выйдет.
Возможно будем дальше эксперементировать.

И бабка у нас соосна, не переживайте по этому поводу.
Rom'a станок у нас работает полным ходом. Как раз фрезерует дверные ручки с помощью задней бабки.

понятие "соосность" постепенно развивается...но не в лучшую сторону((((


только это решение на корню режет обработку детали по кругу без перестановки ее (детали) на флипе


токарю тут делать (в основном) нечего, но изготовить точнее, чем позволяет оборудование и конструктив, не получится....а конструктив тут совершенно никакой и точность не заявлена, поэтому и говорить не о чем....однако, при всем при этом разговоров хватает.. - чудеса!

bazzl,

я кстати писал свой пост предыдущий основываясь на словах самого дмитрия.отреагировал странно:)я не переживаю...мне вообще монописуально:)Дмитрий, вас Ром заразил?

От кстати чо....

Если вместо тисков в флипе сделать вот такую систему....

http://www.proxxontools.ro/Photos/Products/Large/proxxon-24264-1.jpg

Аля...на нужный угол повернул...закрутил и поехал...ну или что то в этом роде?Если у фрезы большой вылет...то в принципе идея работоспособная

Готов рассмотреть любые пожелания по поводу "флипа" и модернизации 4-х осевых станков.
Нормально воспринимаю любую конструктивную критику.
Вариант с 3-х кулачковым патроном неплохой. Возможно его можно доработать.

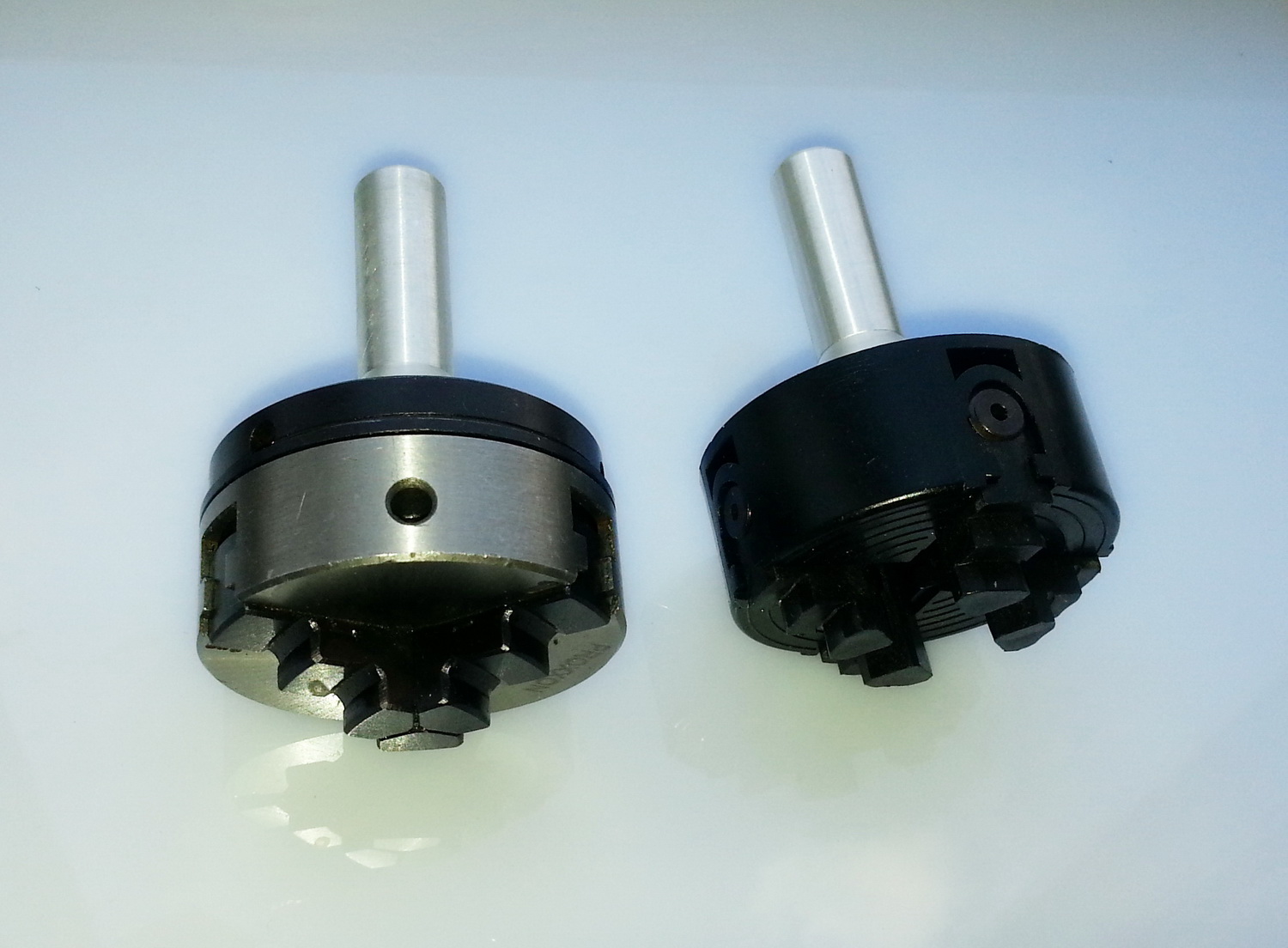

Для желающих заказать или приобрести оснастку для крепления 4-х и 3-х кулаxковых патронов просьба обращаться на gjxne - info@jsmill.com.ua
Оснастка есть в наличии. Патроны под заказ в течении месяца. Потому как поставщики патронов могут в течении 2-ух недель совершить отгрузку, а могут в течении месяца.

Помоему что-то похожее уже выкладывал, возможно не в этой теме.
Но все же выложу.

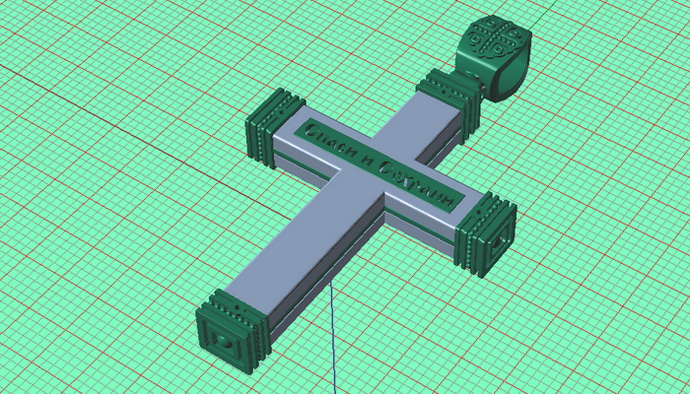

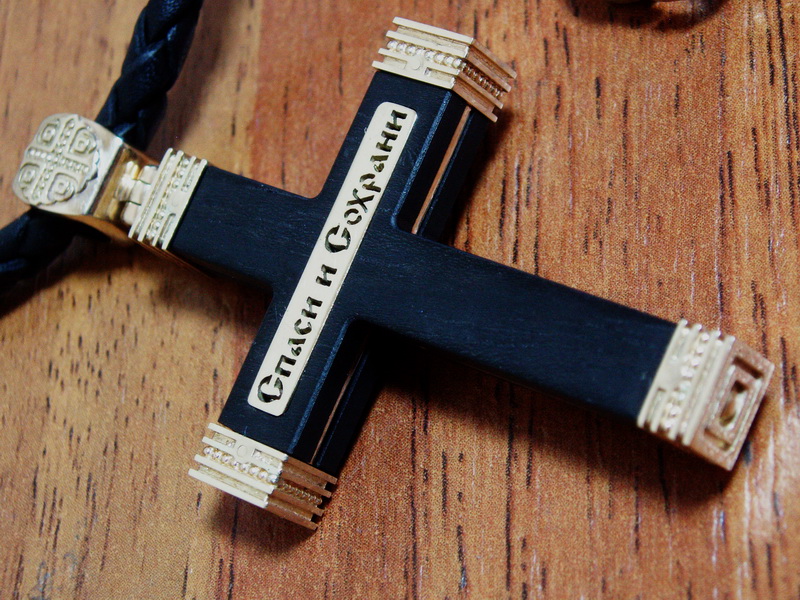

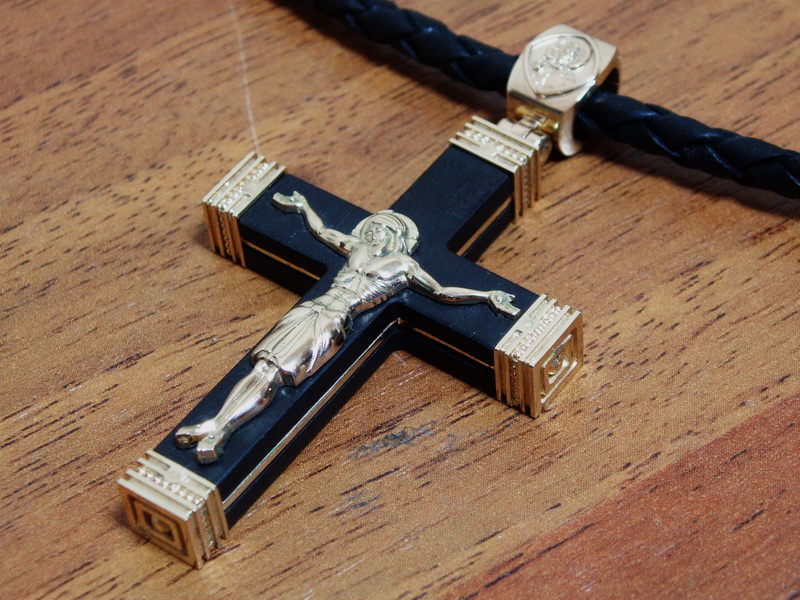

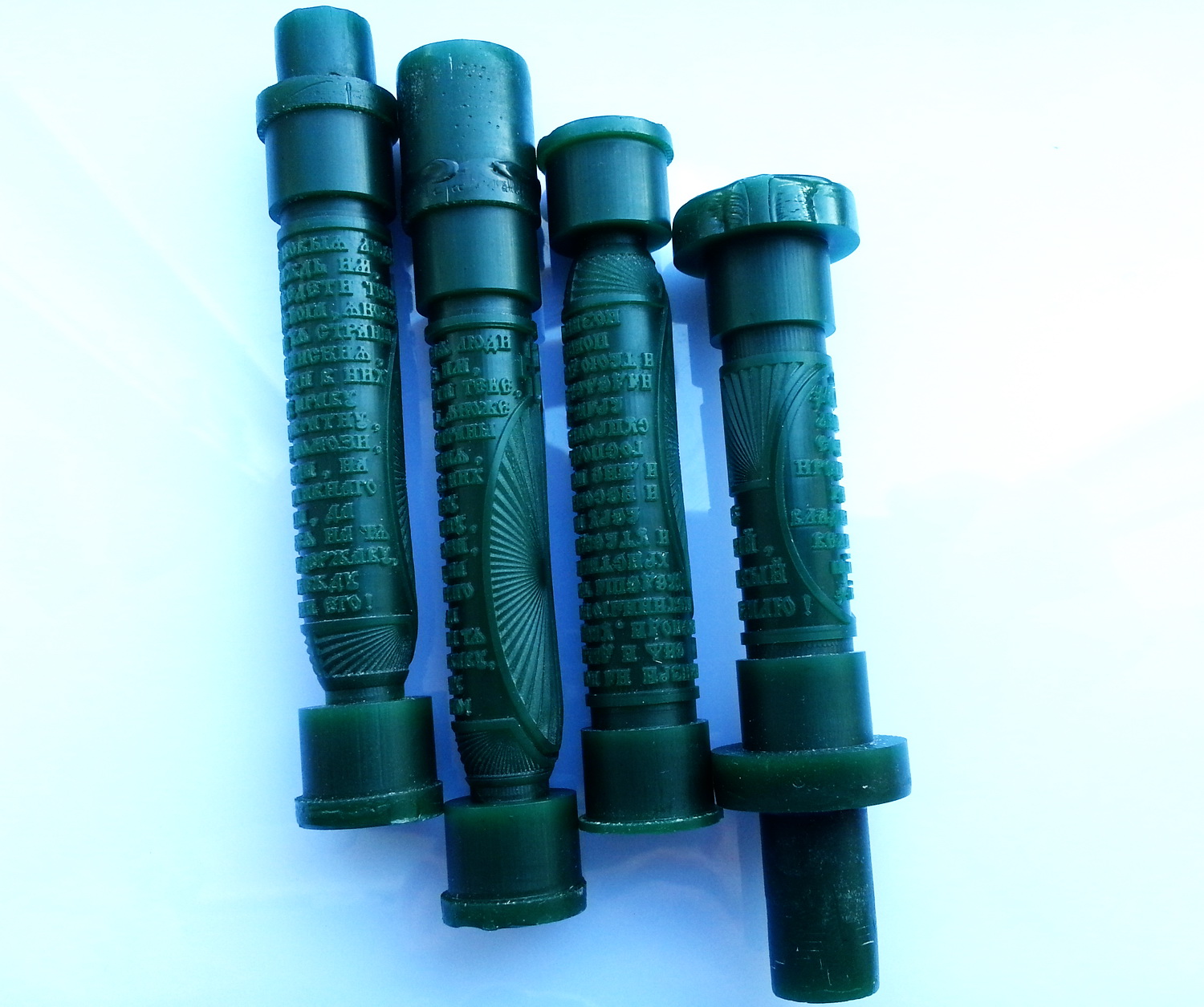

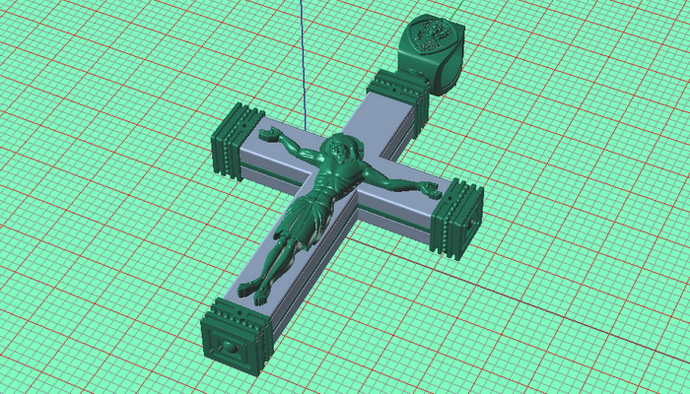

От 3Д до готового украшения:













Ну набрали мы этого Эбена, девать уже некуда)
В следующих сериях - Карельская береза, Палисандр, Груша...

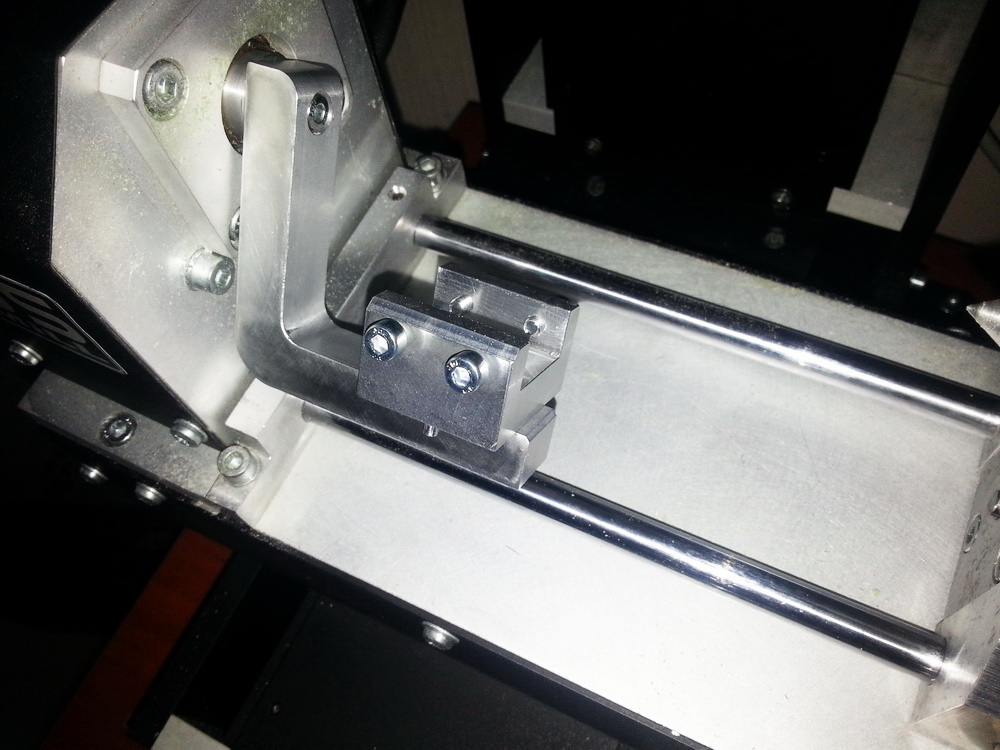

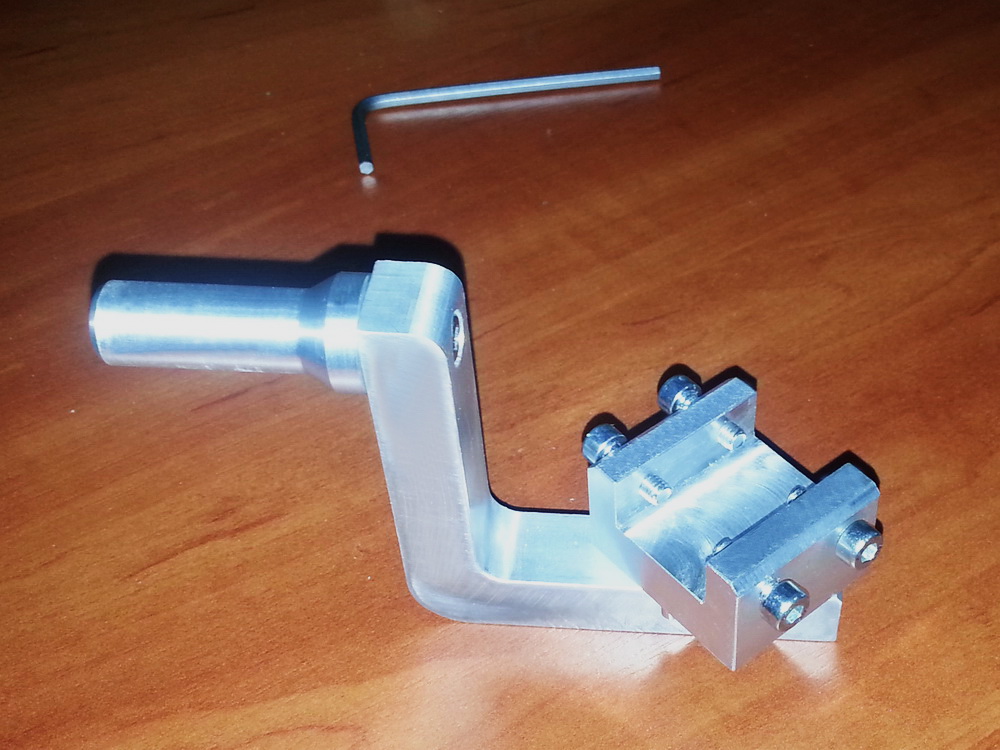

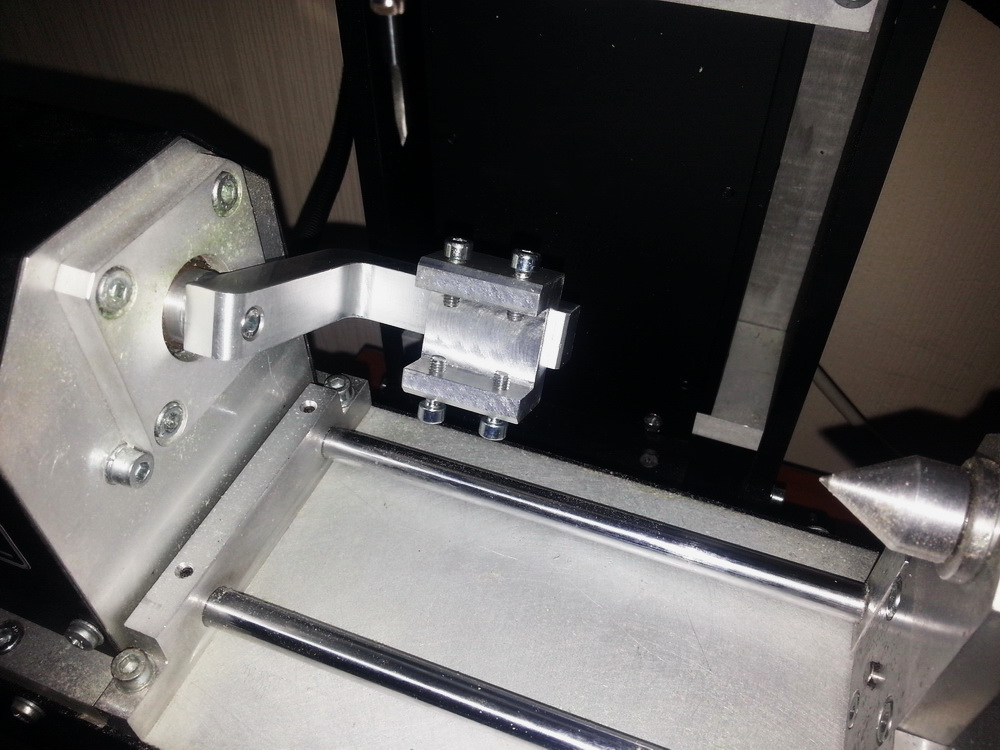

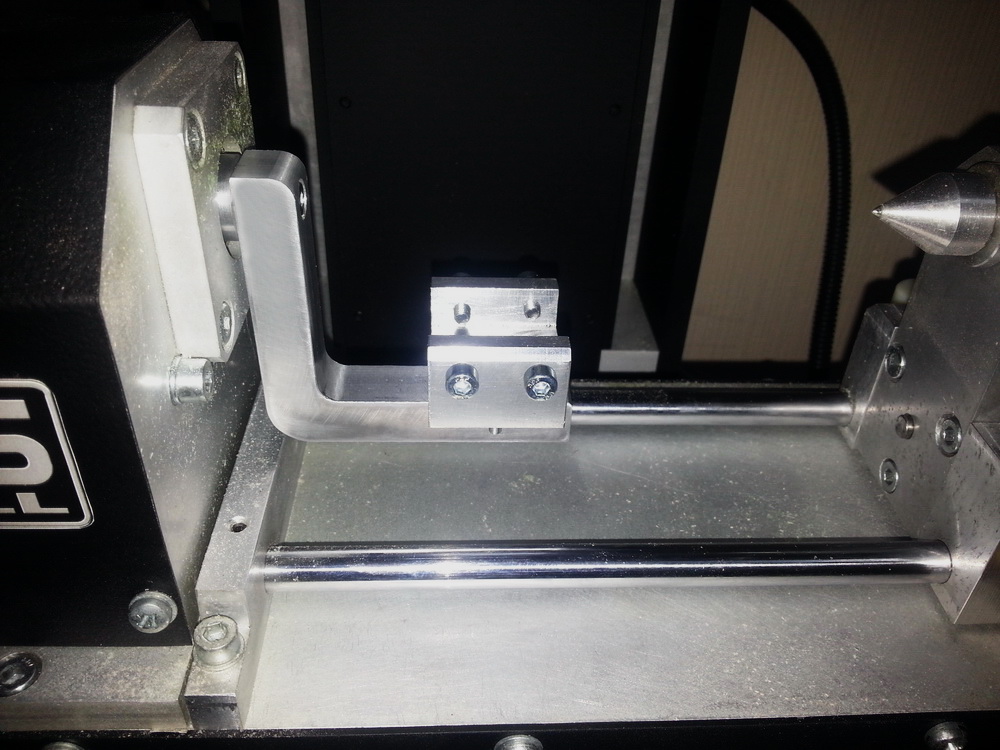

Для подогрева интереса выложу фото первого варианта "JS Flip".
Это немного упрощенный вариант из двух, которые будут доступны к заказу.







Сейчас в доработке 2-ой вариант "флипа" схему которого я тоже выкладывал раннее.
На Киевской выставке, которая будет проходить с 14 - 17 ноября в "Экспоплазе" будут представлены оба варианта в работе.

Dmitry (ARDI),

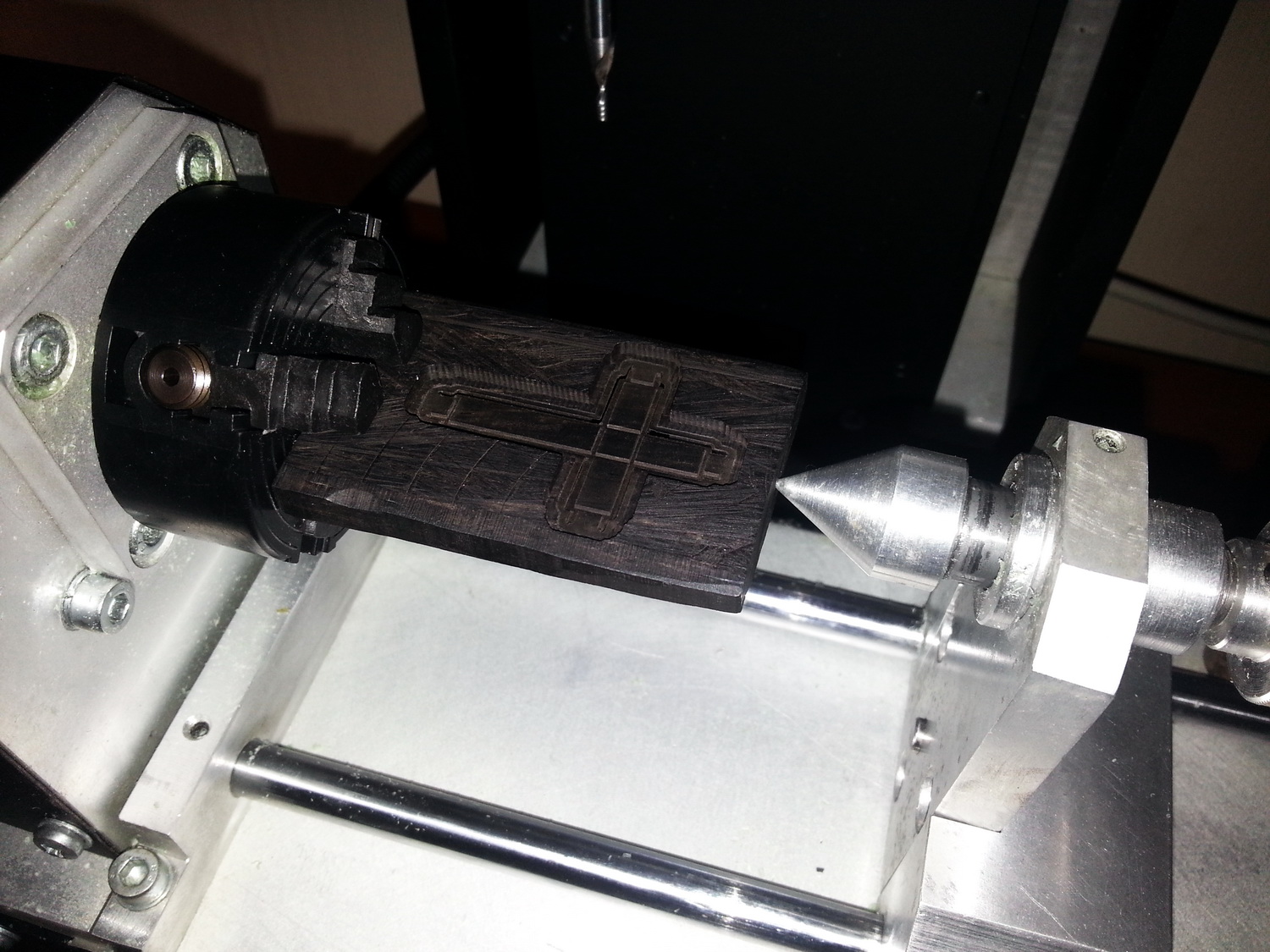

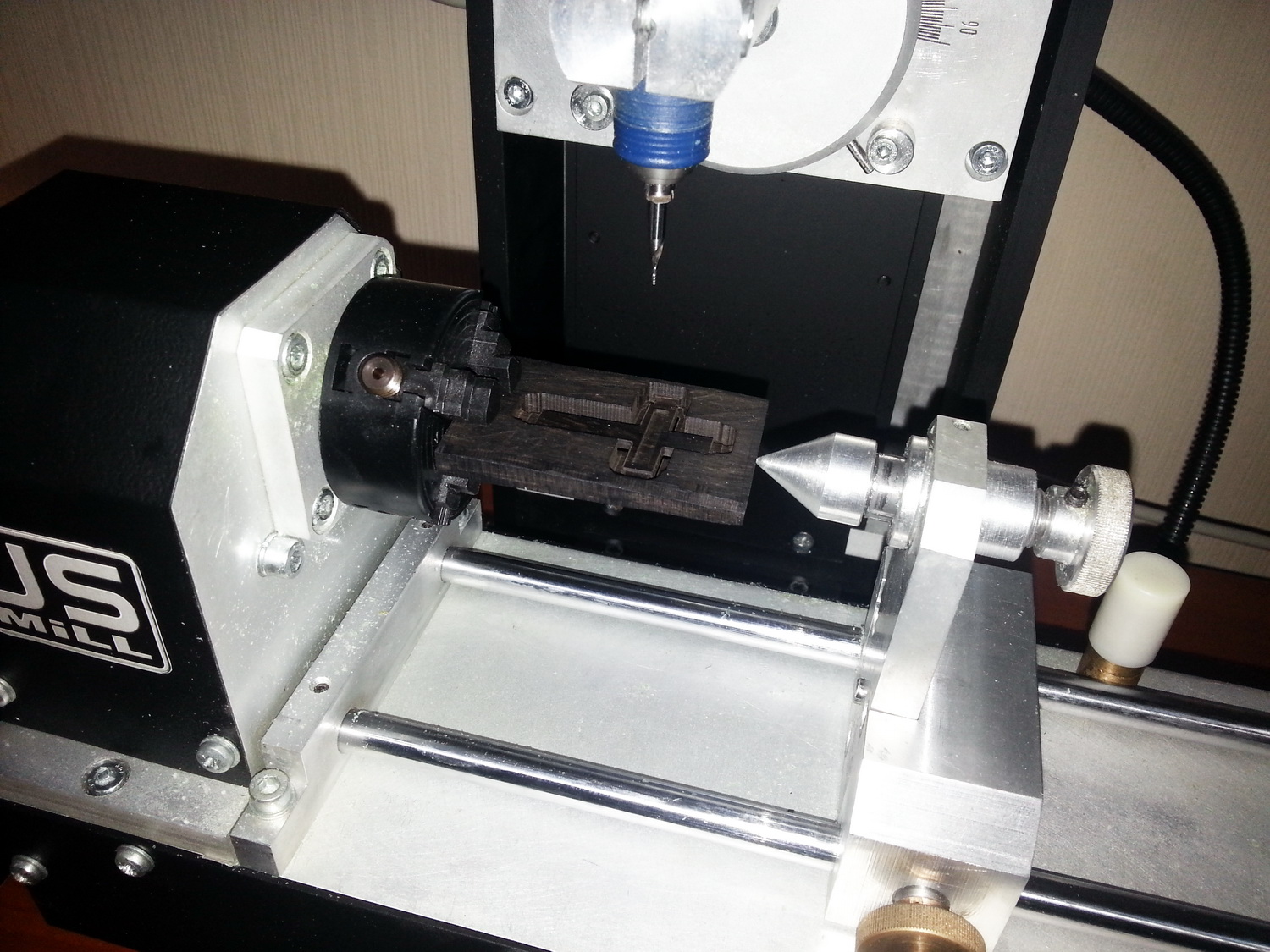

А в работе эту красоту пробовали ?

Фотографии вырезанного в ближайшие пару дней выложат парни, которые его сейчас тестируют.

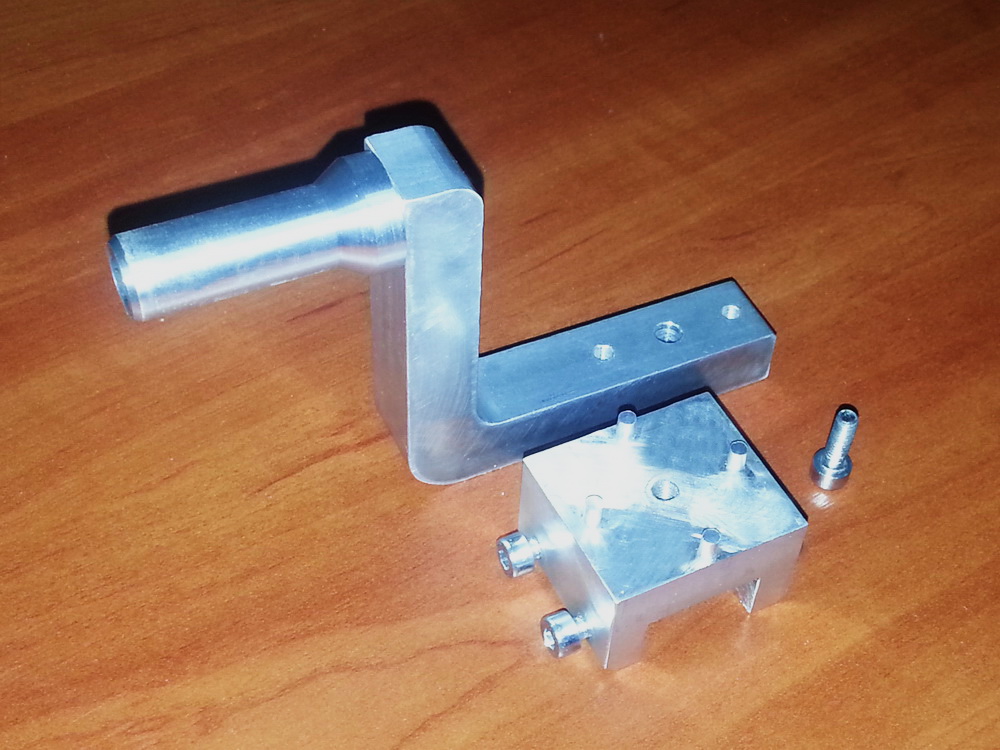

А я пока выложу фото в разборе.

Dmitry (ARDI),


Вы попробуйте его протестировать на точность моим методом , тогда будет понятна , точность флипа
и станка http://www.jportal.ru/forum/forum53/topic11182/message129508/

Ок. Попрошу сегодня это сделать.

Ждём результатов теста.
LVVj, спасибо за участие, по вашим же урокам потом учиться
