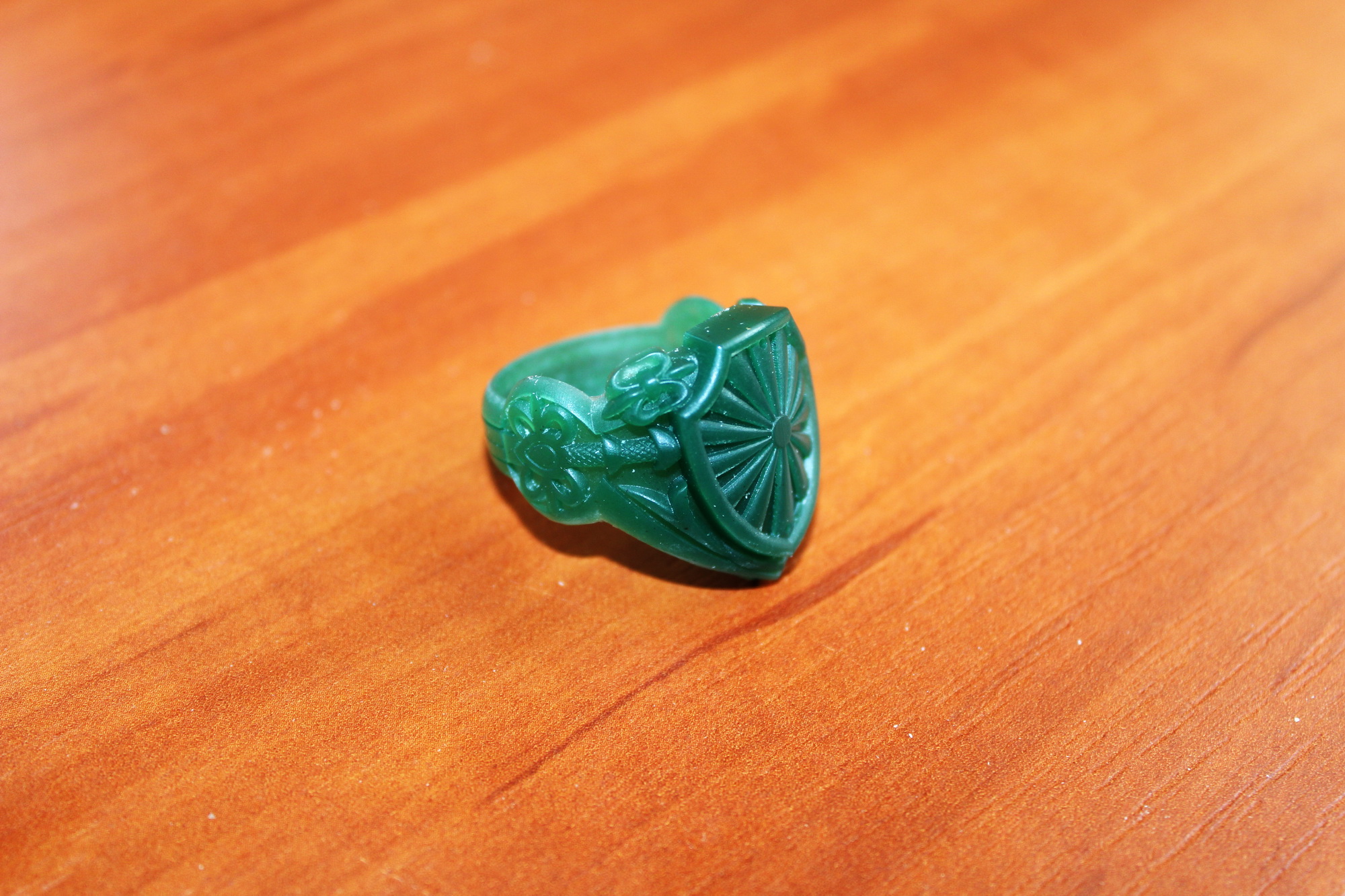

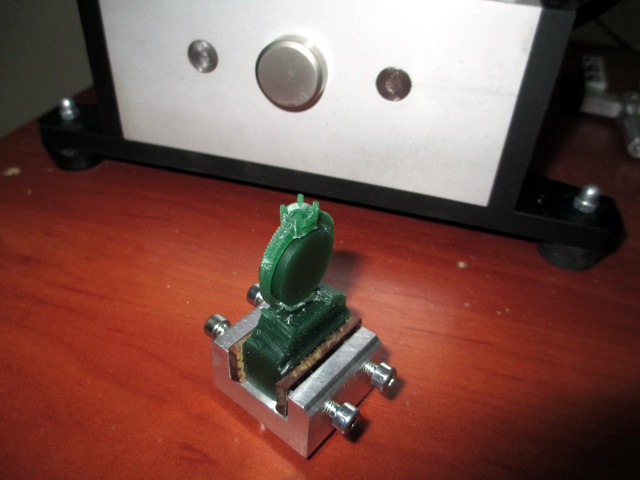

Попробывали тест LVVj - с ограничительной плоскостью.

Со второй попытки получилось. Но парни фотографировали на маленьком разрешении.
На следующей неделе сфотографирую другие модели вырезанные на флипе в хорошем качестве.

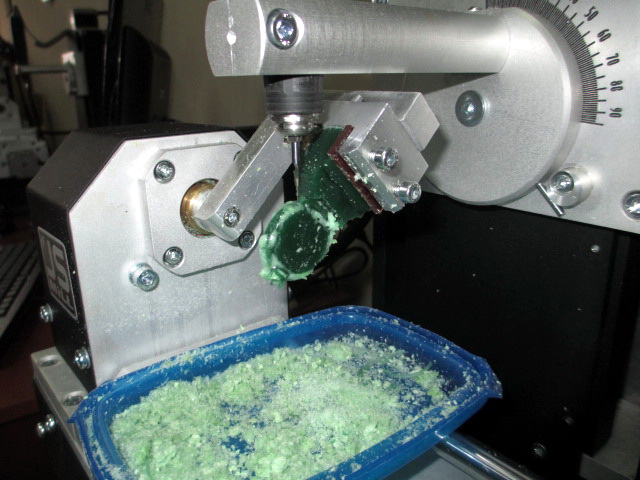

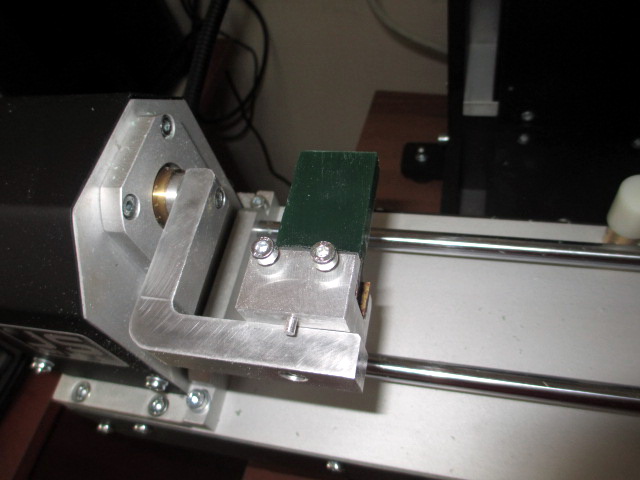

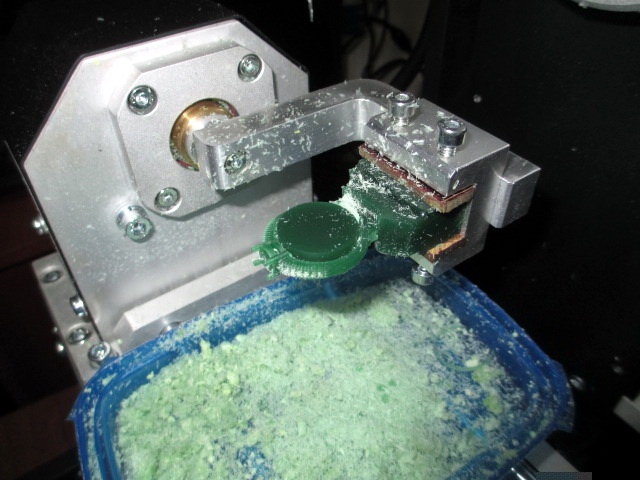

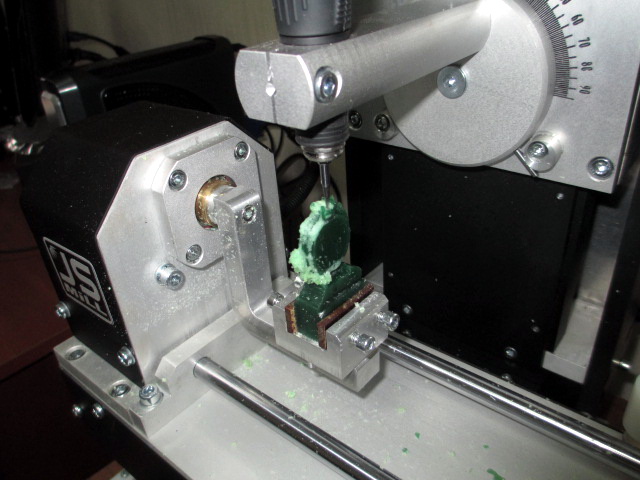

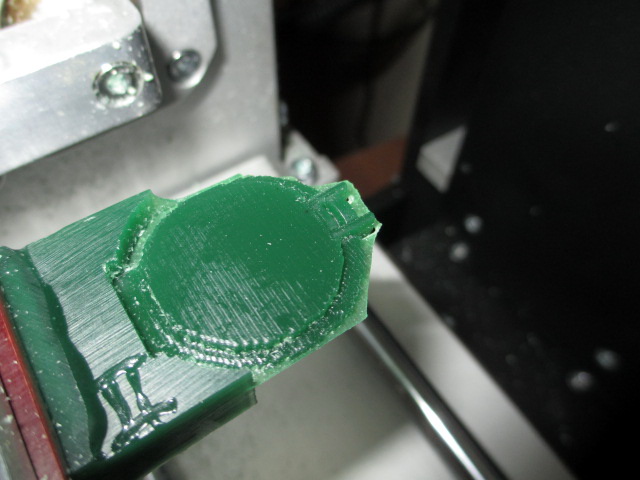

Вот процесс фрезеровки:

Dmitry (ARDI),


Приветствую Дмитрий .

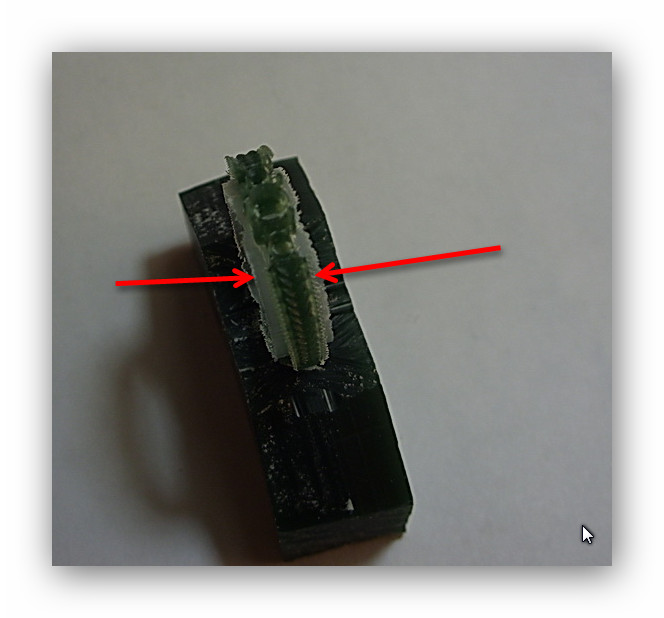

Что то я не увидел тестовой пленочки одинаково оставшейся по периметру с двух сторон кольца    ?



Ведь это она определяет точность работы устройства .

Владимир, я понял о чем Вы говорите.
На следующей неделе выложу фотоотчет в деталях.

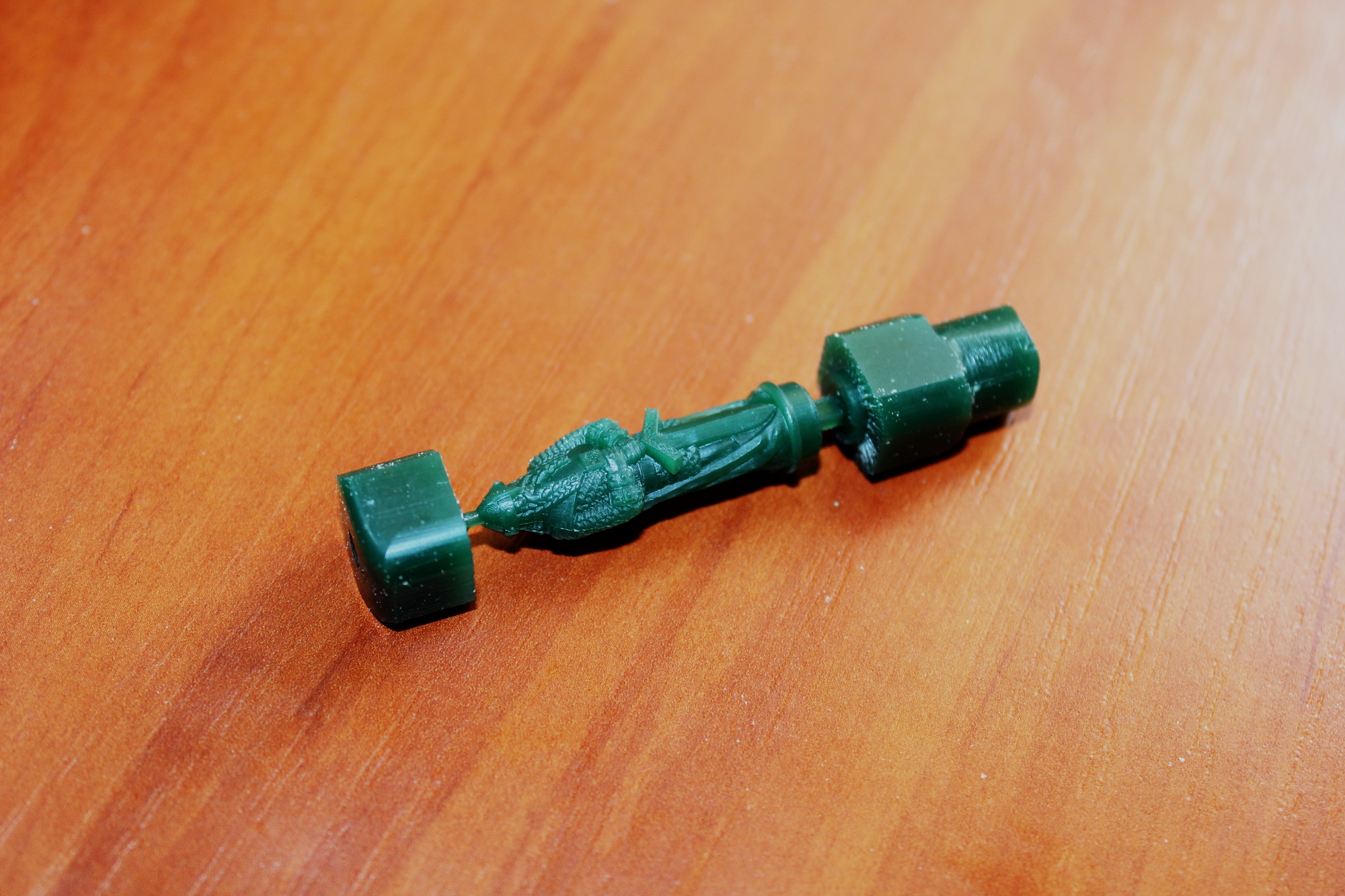

Пока были выложены просто фото выполненной работы с помощью флипа.
Так как задачу с ограничетельной плоскостью не совсем правильно выполнили.

Говорят точность "Стрижа"  в пределах двух соток, нули могут убежать в процессе резки и такую плёнку по определению довольно сложно получить будет.

istorik,


Я проводил тест еще с более не благоприятными параметрами .

Во первых материал флипа пластик .
И на станке , о котом некоторые граждане , пытаются говорить , что " он вообще не может работать"    .

LVVj, вы уже достаточно написали и показали, чтобы опровергнуть мнение что он не работает, по крайней мере, у вас .

В основном, это по оси Z бывает. Да и то, после 20-24 часов, на 0,05-0,07мм вверх, по оси Y уходит на сотку-две максимум. Наверное, надо еще постараться такое УП долгое для обыкновенного пользователя под его задачи создать . Фреза по пластине 55Х90Х12 прыгает аки макака все это время, уходит постепенно, естественно.


На стриже куда важнее перпендикулярность осей в этом плане,а с учетом постоянного дерганья марафона и переворота шпинделя оно потихоньку сбивается и приходится выставлять. Про ось А тоже забывать не стоит, ее иногда приходится подтягивать.

А про точность - 0,02 - это как-то несерьезно. Если было бы так, то при фрезеровке на 0,01 с шагом получалась бы каша, тут же практически идеальная восковка с сохранением всех мелких элементов.

Картинки

LordLucifer,


Если не сложно ... Дайте немного больше информации .
Какой шаг , скорость подачи , время исполнения , фрезы , применяемые стратегии ? Для Ваших коллег .
А то как то на реплику

хочется ответить ну и что .

Материал - груша. 42х26 мм
Фреза 0.3 мм. Подача 300 мм/мин.
Время резки 3.5 часа.



В ближайшее время обзаведемся боксом для съемки.
Так что фотоотчеты будут регулярные и качественные.

Всем здравствуйте.Кто нибуть подскажет мне сколько стоит 4-х координатный фрезерно-гравировальный станок WM-1400 ?

С ув.Валерий.

Приношу извинения. Какое-то время отсутствовал на форуме и в сети. Так как был в командировке.
Всем интересующимся станочками и оснасткой отписал в ЛС и на почту.

С уважением, Дмитрий.

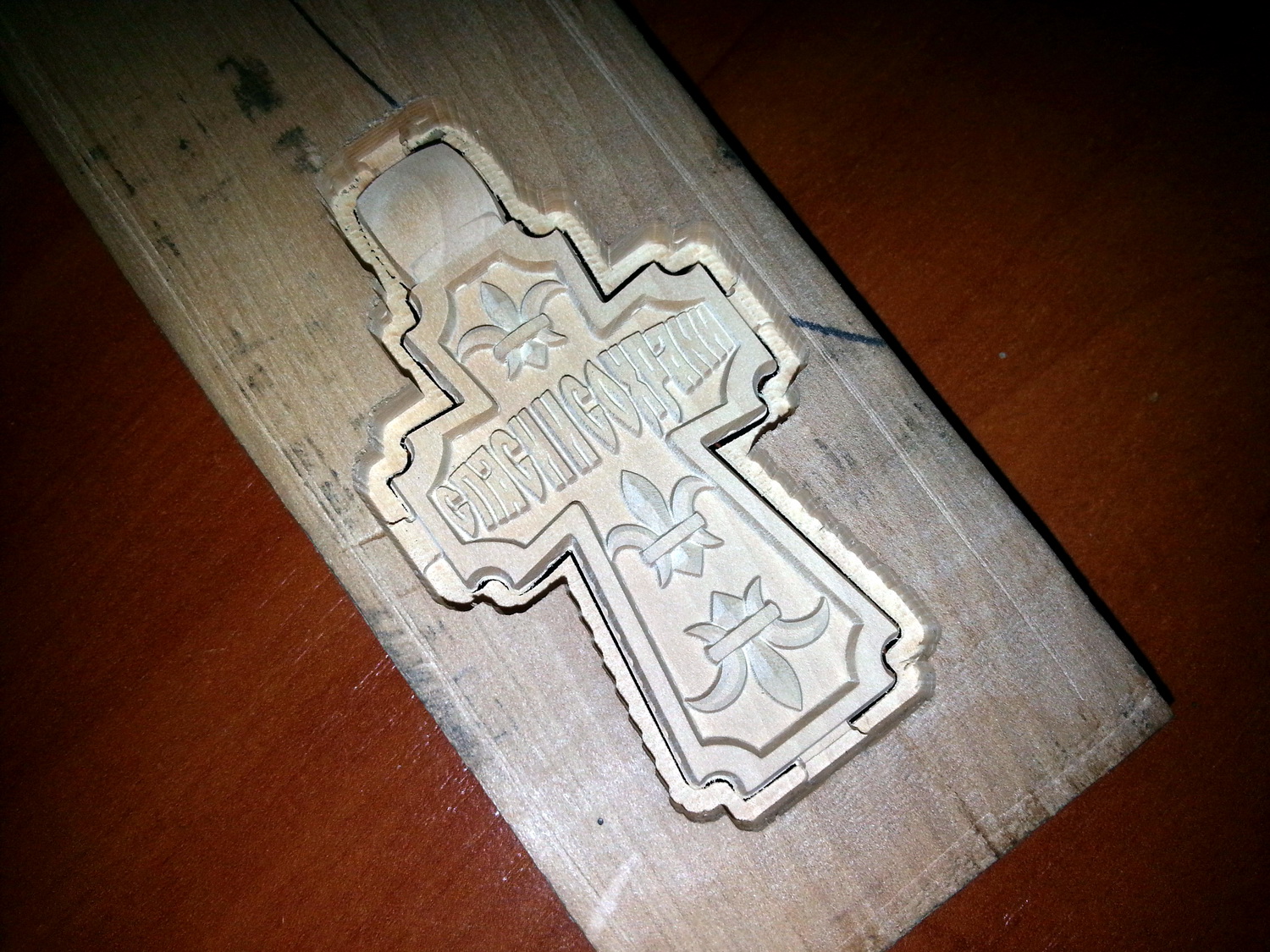

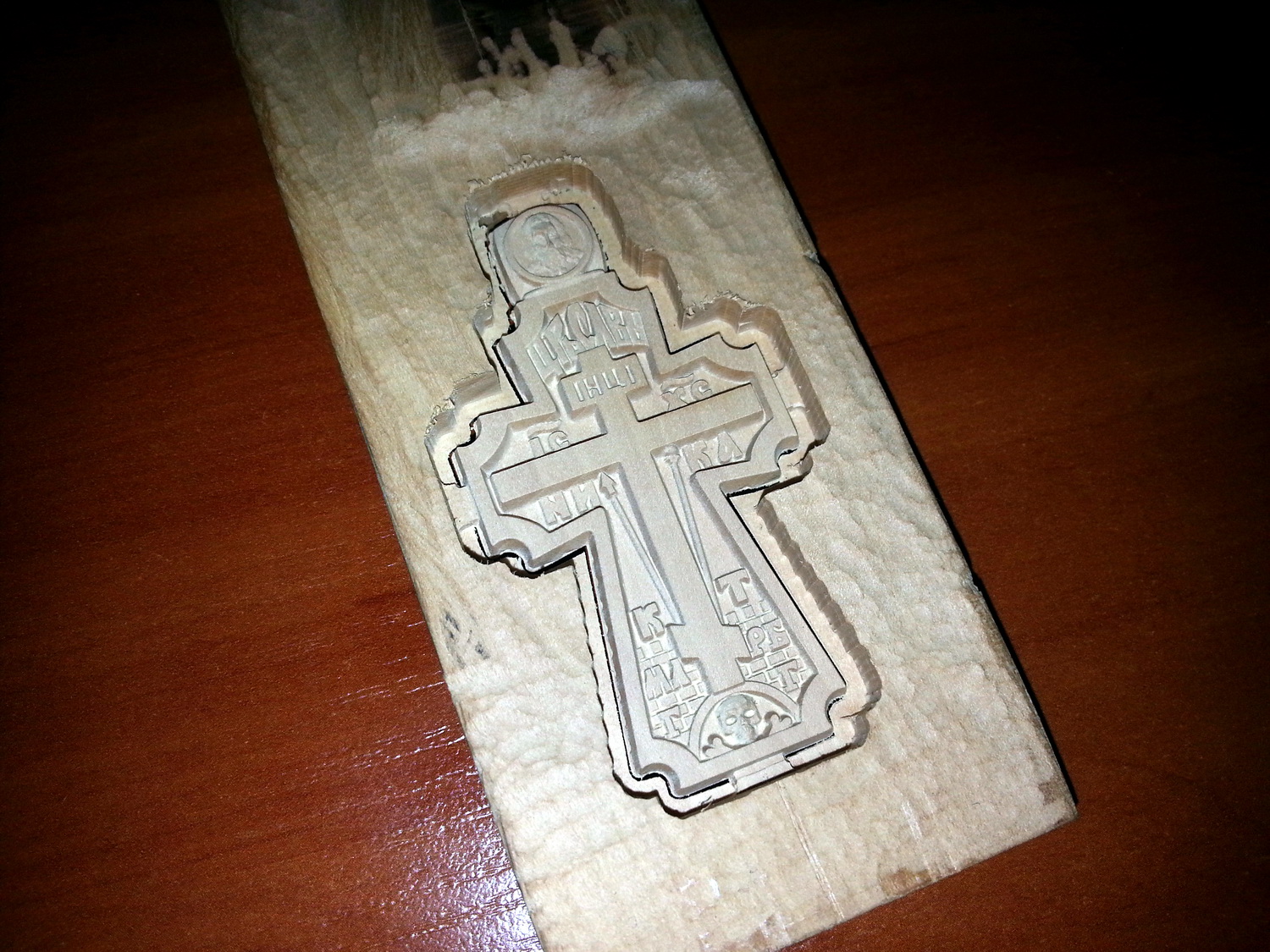

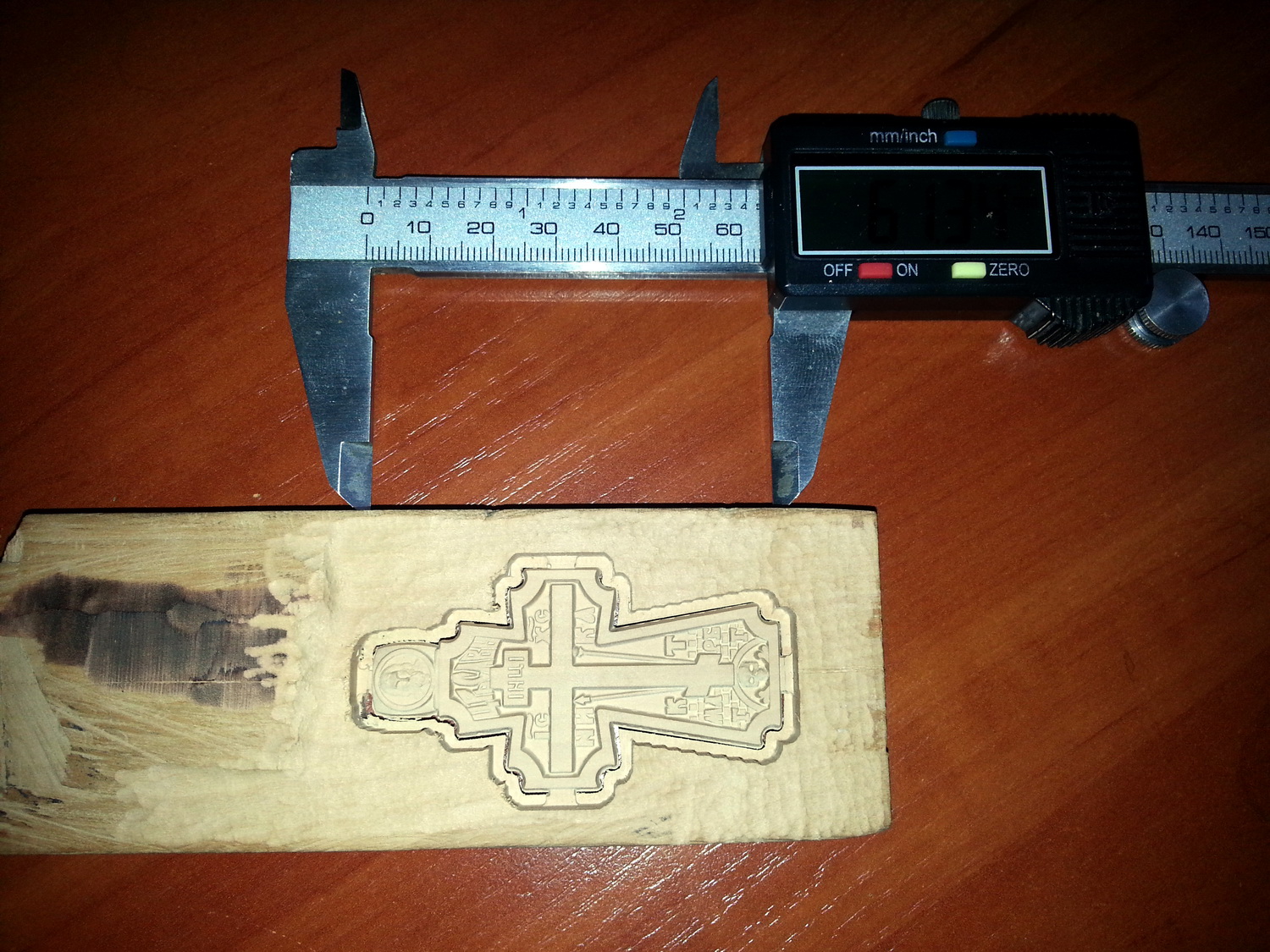

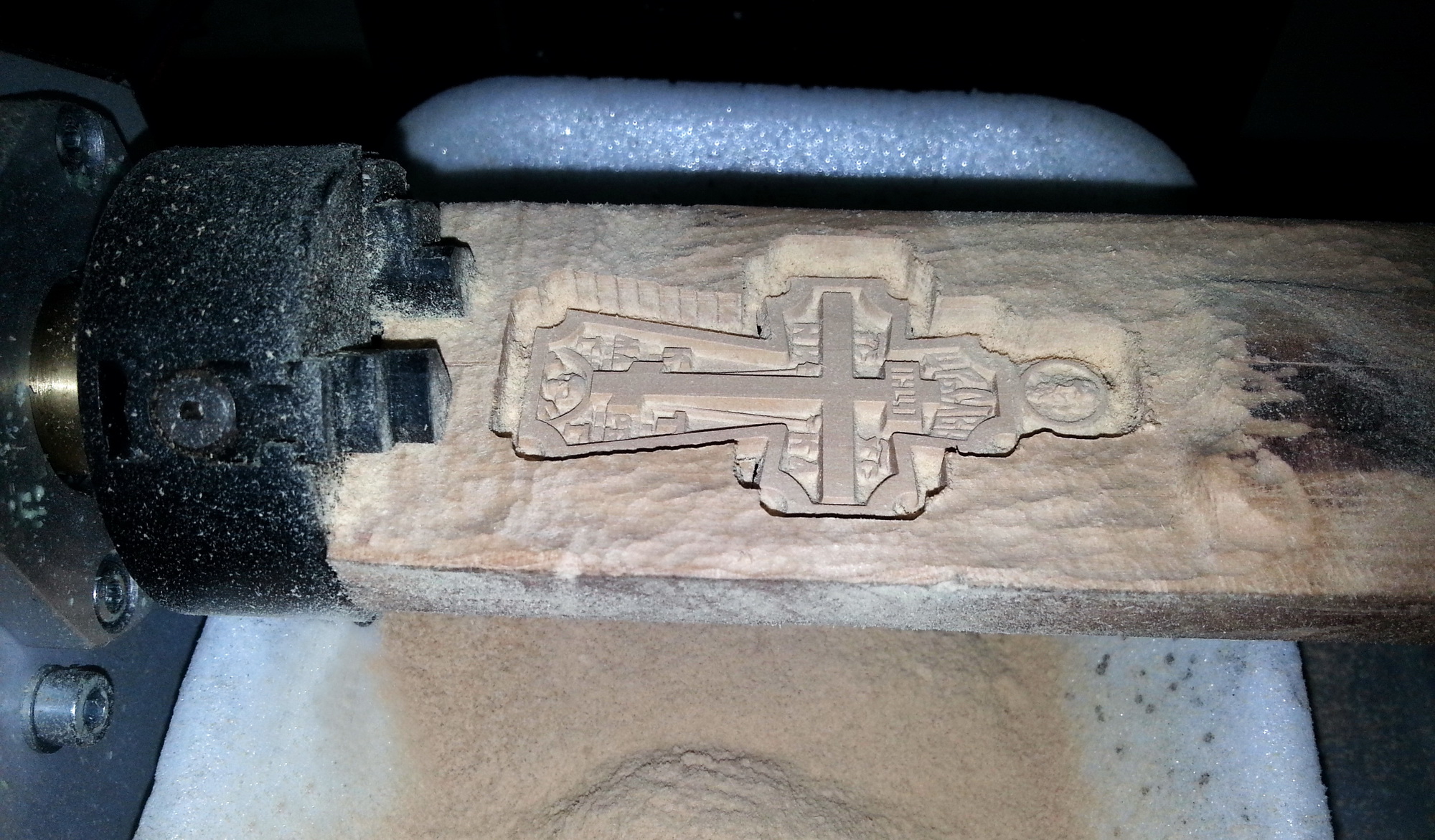

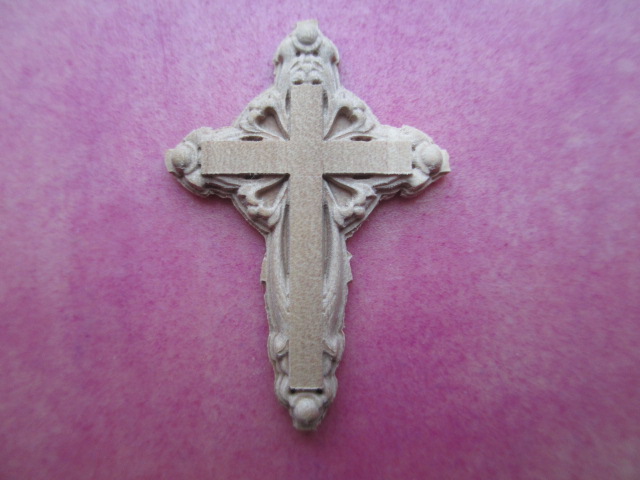

Фрезеровка креста:

Материал - груша.
Заготовка - 130 х 50 мм
Крестик - 62 х 34 мм



Обороты - 15 000
Перемещение - 300
Черновая - 1.5 мм (прямая)
Чистовая - 0.1 мм (30 градусов)
Время резки - 14 часов

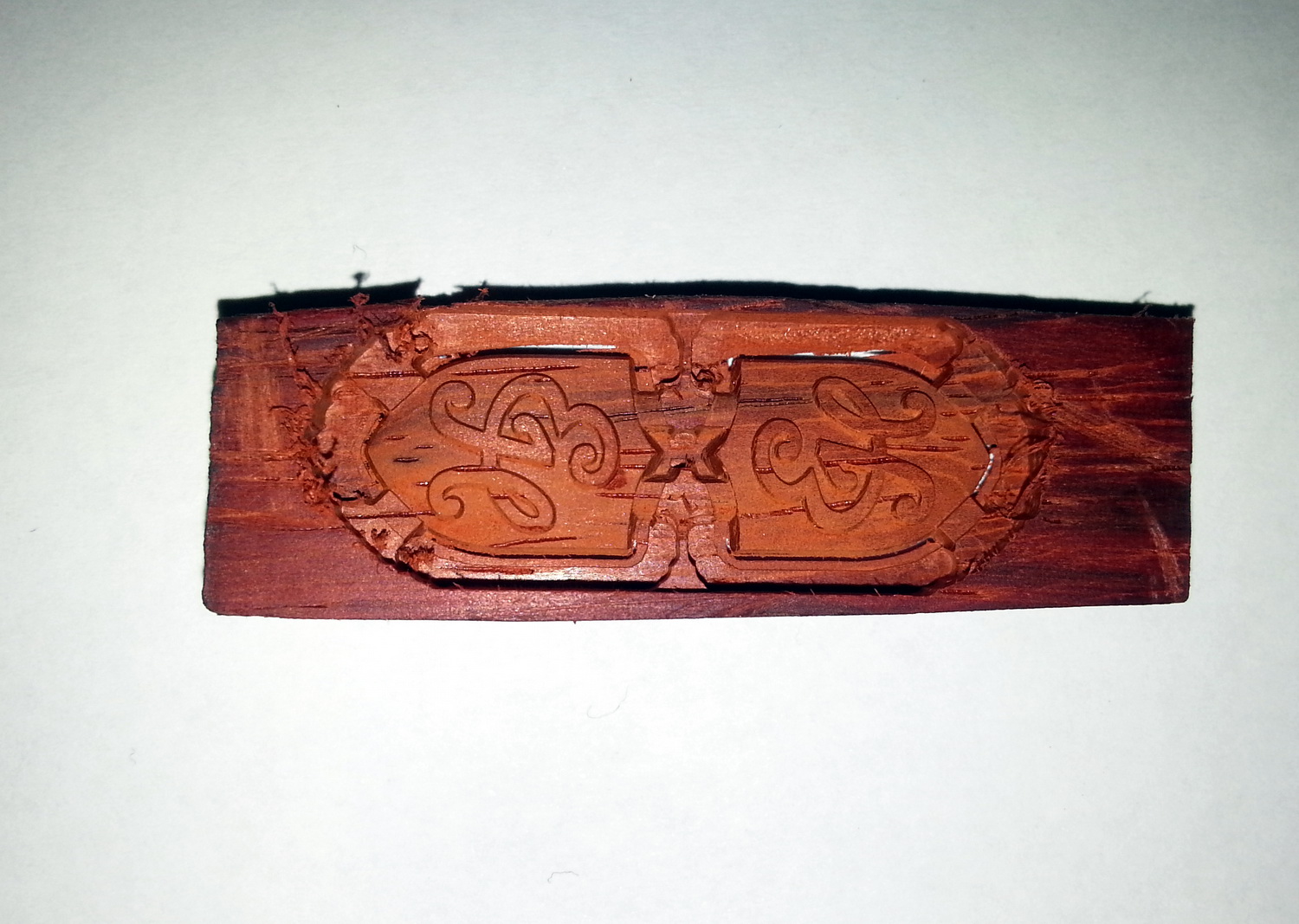

Накладки на брелок.
Красное дерево.



Обороты -15000
Перемещение - 300
Фреза - 1.5 (прямая) + 0.1 (30 градусов)
Время резки - 2.5 часа



Габариты заготовки - 51 х 22 мм

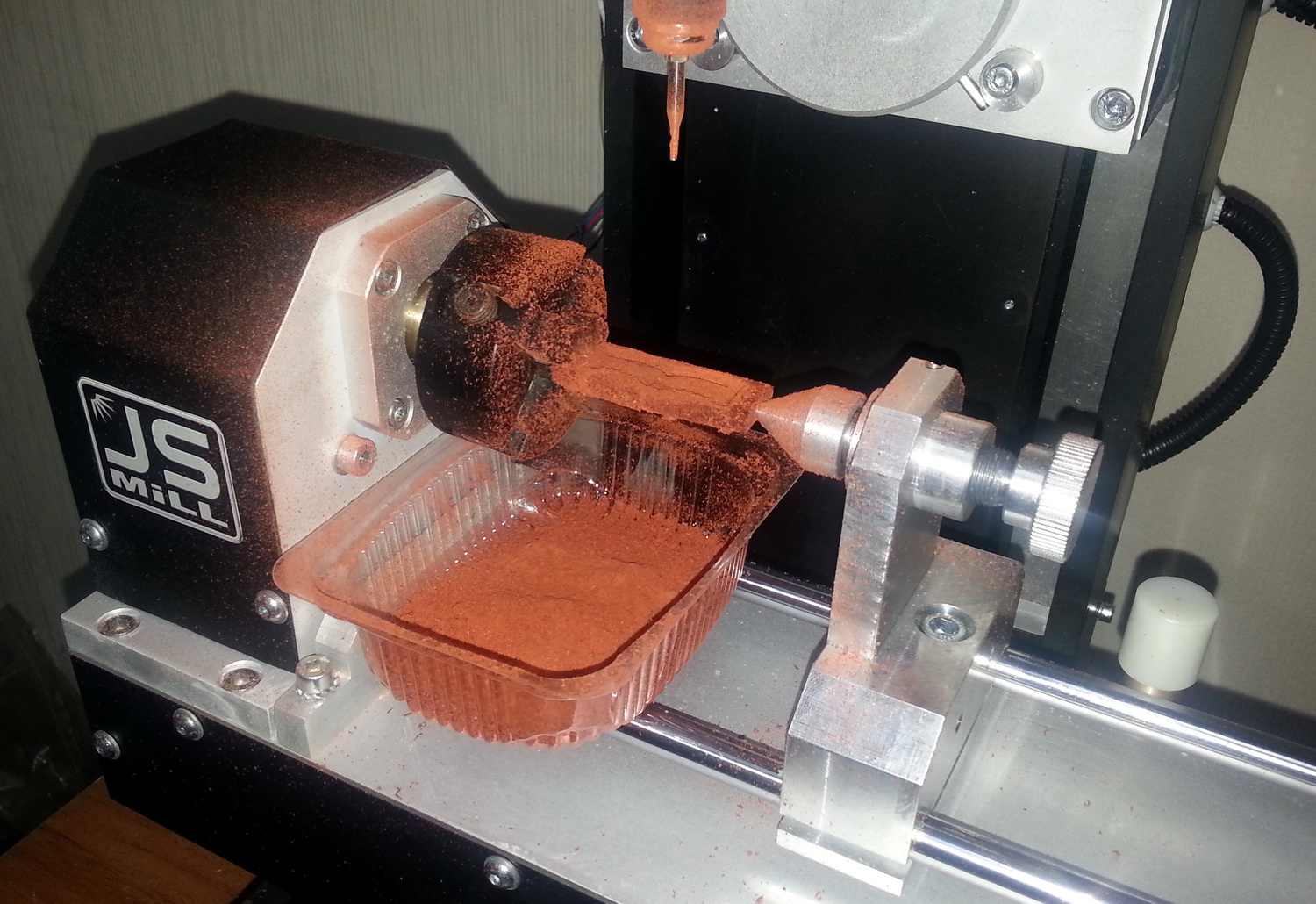

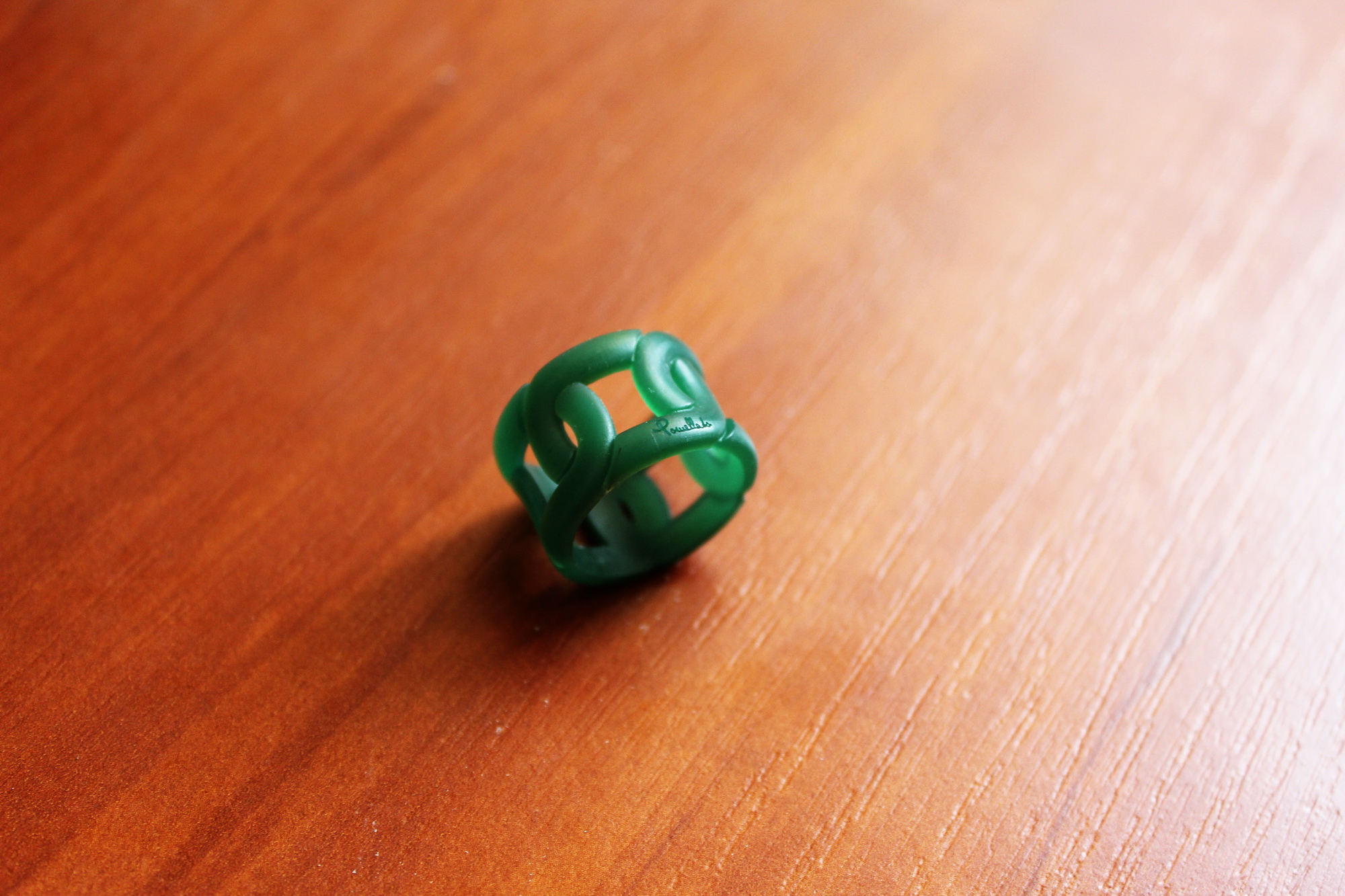

тоже чуток фото, резалось на JS Mill

Какой воск у тебя чистый!

Привет всем участникам форума!

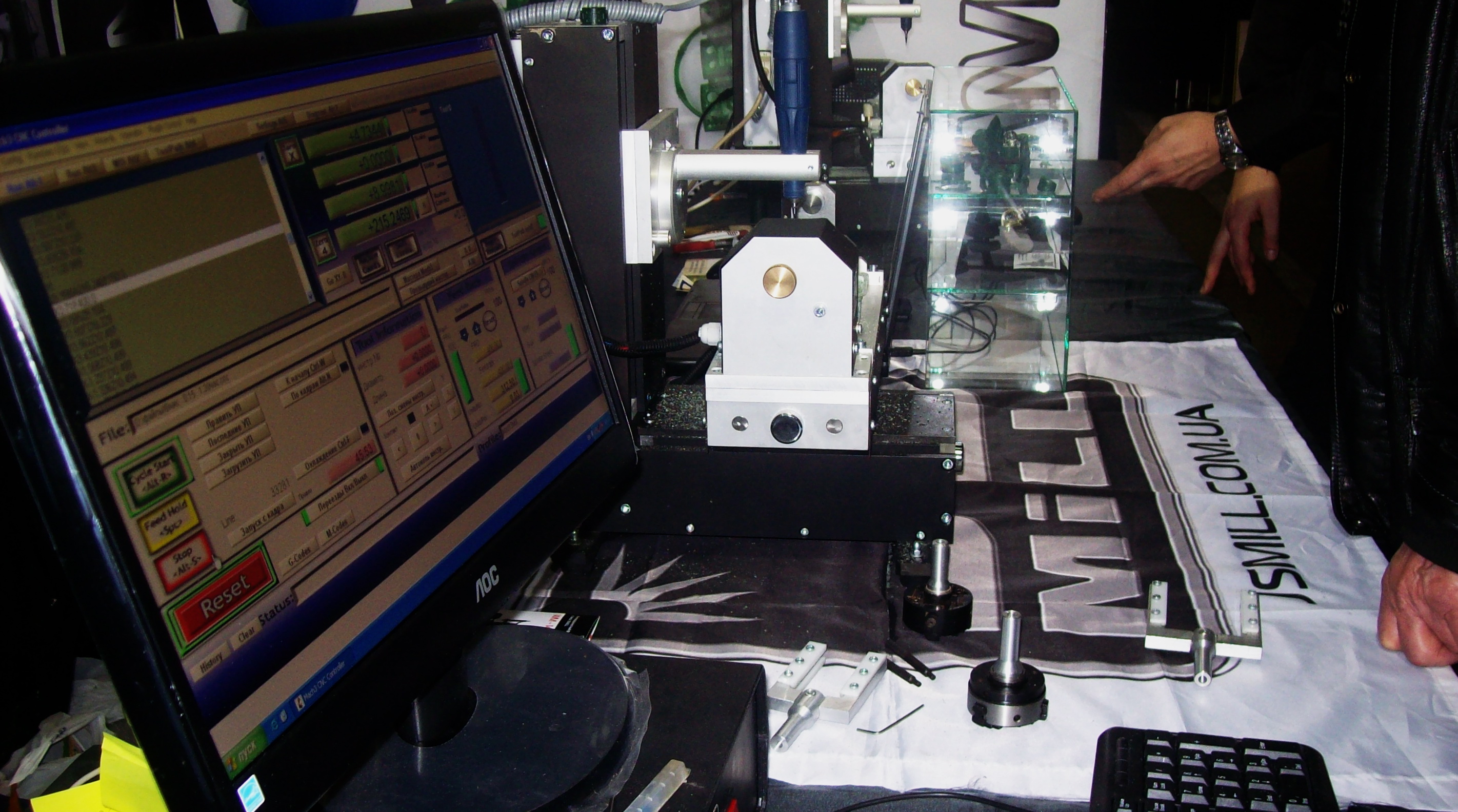

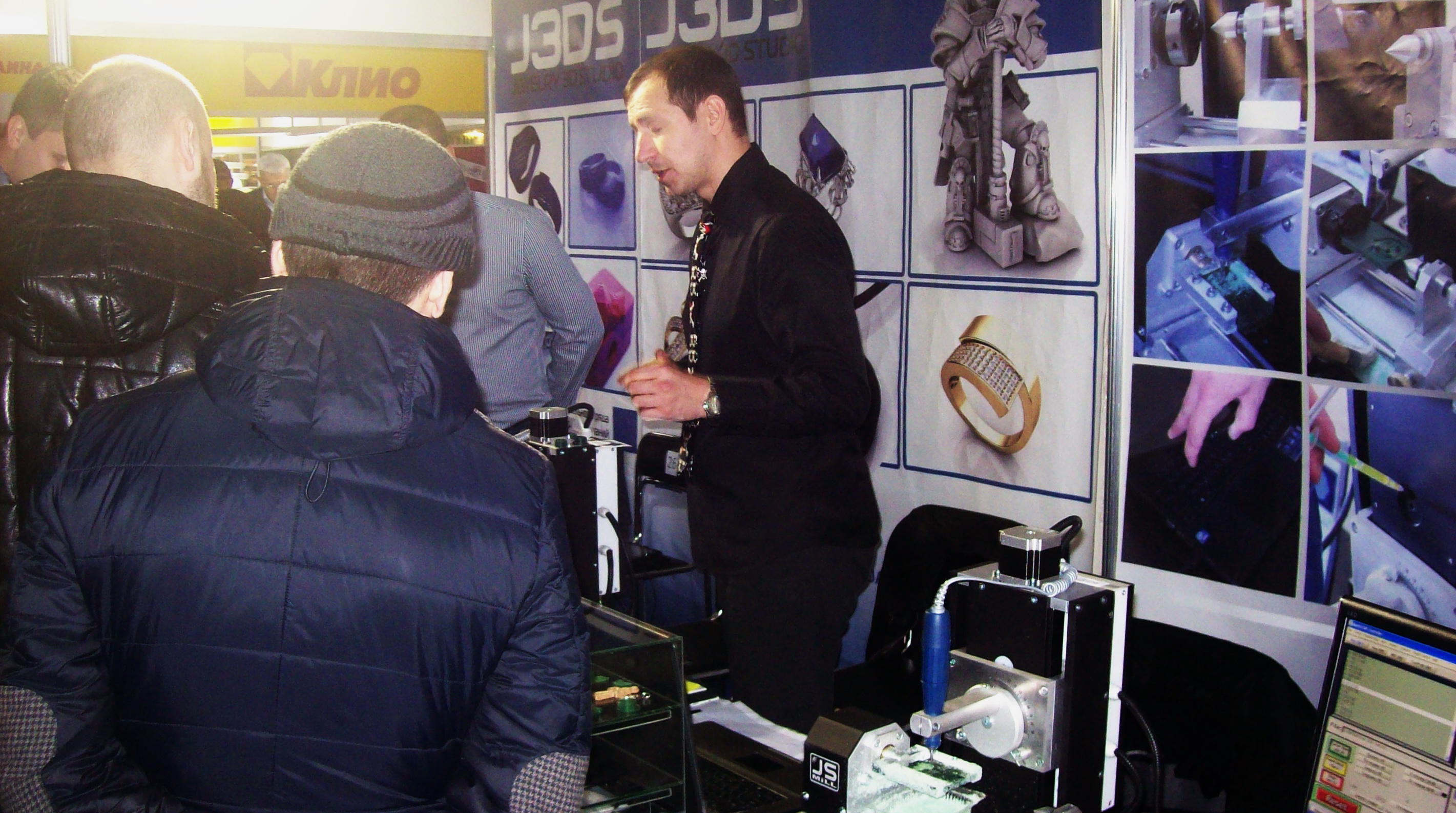

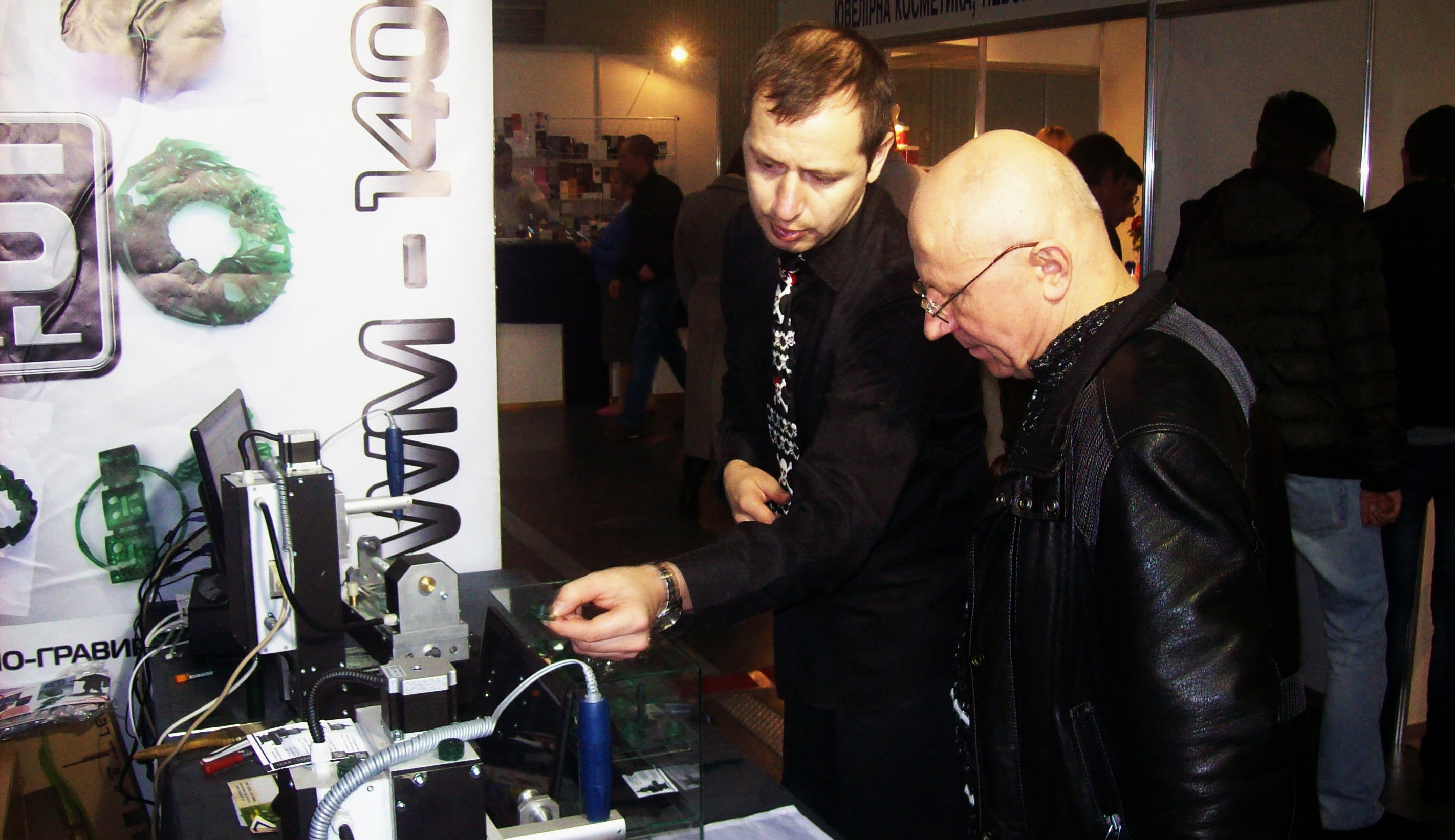

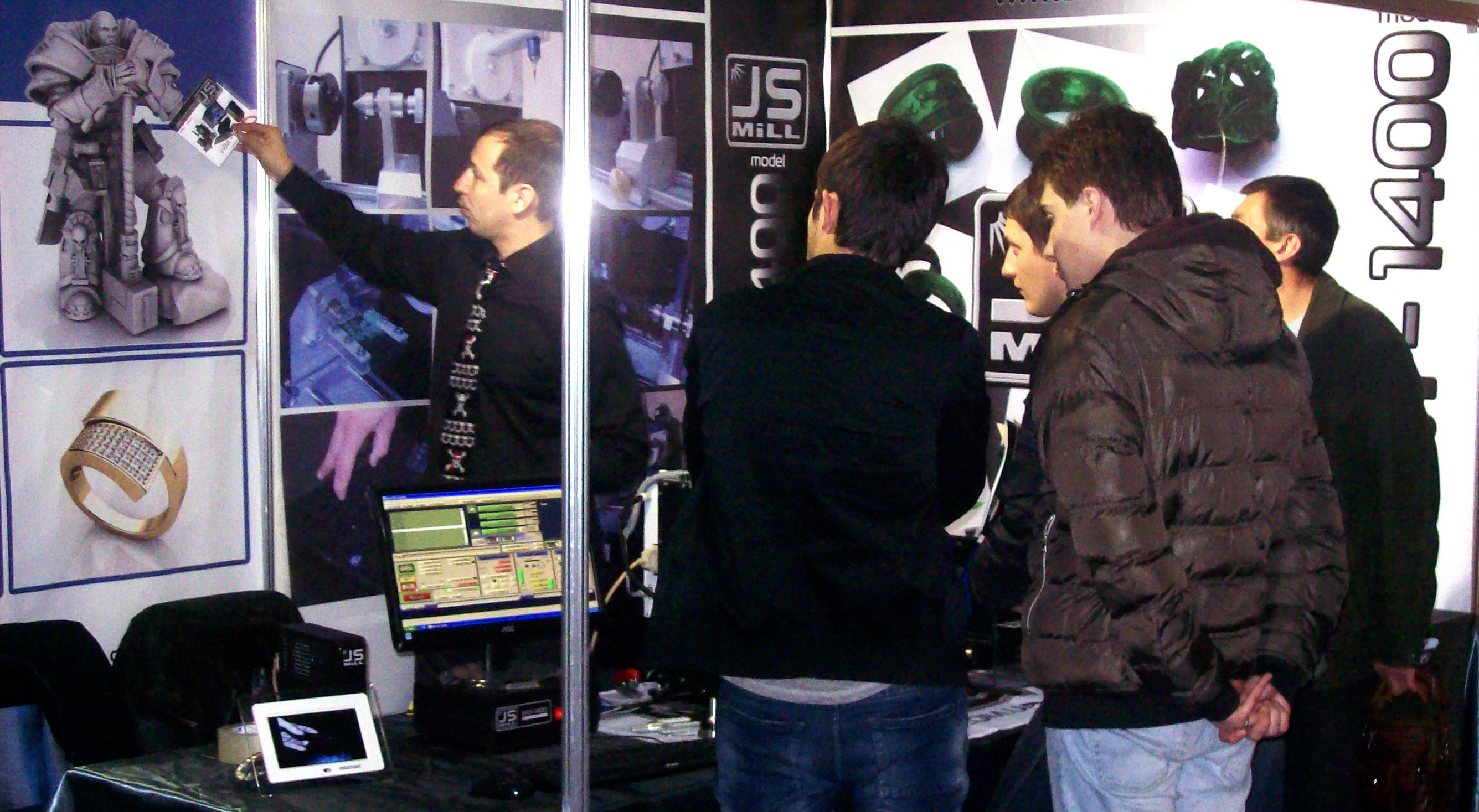

Вот и прошла ювелирная выставка в ЭкспоПлазе.
Наше содружество представляло на выставке компанию "JSMill" и "J3DS".



Желающих познакомиться с оборудованием и обсудить тех.процессы было хоть отбавляй.



Единственное, так это оказалось сложно уследить за 10кв/м разделённых на 2-ух человек.



На стенде как всегда, бессменный "координатор" станков JSMill или как его ещё называли "гуру фрезеровки" Сергей.



Хотелось бы поблагодарить всех наших коллег которые подходили пожать руку и выразить восхищение техническим потенциалом и возможностью реализовывать на Украине такие проекты.
Впереди нас всех ждёт 5-ти осевик, который в ближайшее время будет анонсирован и 3Д принтер.



По итогам выставки - всё супер! Единственный минус - это "ноги", которые были приделаны одной мастер-модели и 3-м эксклюзивным восковкам. 2 восковки были сломаны, так как интересующиеся решили проверить воск на хрупкость.

Dmitry (ARDI),


Поздравляю с успешно проведенной выставкой .

А что идея флипа притормозилась    ?
Решили сразу штурмовать вершину повыше    ?
Надеюсь , что 5-ти осевик JSMill , сможет показать что то эдакое    .

Спасибо за поздравления!

Почти вся первая партия "JS Флипов" была распродана на выставке.
Все кто очень пожелал приобрести "Флип" до выставки приезжали за ними к нам в офис.

Многие пользователи станков заинтересованны в различных типах рамок и оснасток. Их производством сейчас тоже занимаемся. "Флип" - работает и стоит в заказах.
При первой возможности сделаем фотографии изделий выфрезерованных с помощью "флипа".

По поводу 5-ти осевика - все ок. Никто, никуда не замахивается. И "штурм вершин" для нашего коллектива - это 3Д принтер. Просто станки мы производим. И не вижу в этом проблемы.

Показывать "эдакое" никто не планирует. Все и так уже показалим "эдакое" кто занимается производством станков. У каждого производителя есть своя определённая репутация. Дискутировать на тему чьи станки лучше - не вижу смысла. Наш коллектив интересует развитие и позитивный настрой пользователей нашего оборудования.

Планируем участвовать в "JunwexSPB 2014", которая будет проходить в феврале.
Если успеем, анонсируем там 5-ти осевик, если нет то анонсируем его на майской в Киеве.
В Питере планируем выставить "апгрейд" 4-х осевого.

Пока не запустили в формовку...
