Дорогие мои  коллеги!

Начинаю свою очередную тему про наши NS CNC станки. Ее начало совпало с началом реального воплощениея в жизнь вековой мечты всех ювелирно-чпу-станочников - иметь КАМ программу, в которой есть только одна кнопка "Старт", которую надо нажать и программа сама обсчитает многостороннюю сложную модель. Это особенно актуально стало для 5-осевых станков. Отсутсвие такой программы было весомым аргументом сторонников 3Д принтеров в борьбе со станками.

Мы сделали этот шаг в сторону создания NS CAM, которая сама сама анализирует данную ей модель и сама просчитывает поочередно все стороны модели, автоматически переворачивая ее на нужные углы. При этом она еще делает вспомогательные процессы, как, например, предварительная обрезка заготовки. Результат ее работы - это один целый файл с G кодами и абсолютно никакого участия человека.

Привожу первое публичное видео реального просчета простого обручального кольца. Шаг 0.03, фреза 10 град, 0.10мм шарик. Время всего просчета примерно 15 секунд. Видно по часам. В просчет вошло 9 различных процессов. Все они сделаны автоматически, никакого касания ни одной кнопки, кроме "Старт". Пока она еще считает под Райно-4. Надеюсь скоро она заработает под 5-й. Тогда просчет сократится до нескольких секунд.

Задорого,
осталось только реализовать возможность вырезать за три часа десяток таких колец,
предложить за весь комплекс цену  6990$
и шансы уровняются.

Я магу толка сказать стаок NS CNC    проблеми у всех станков, но они решаемие , извиняюсь за плохой русски

Кузнец, если уж быть обстоятельным, то три десятка колец, за три часа, можно выростить только на стереолитографии. На самых быстрых представителях этой технологии. И цены там от 40 000 евро за установку.
Тем более, остается вопрос качества поверхности и литья. Да и четкости проработки букв и малых просветов. + поддержки в неудобных местах.

Я в своей работе использую и станки, и принтеры. Так что сразу говорю, я не сторонник ни одного из направлений изготовления прототипов. Я на это смотрю с иной точки зрения, а именно со стороны применения различных технологий прототипирования для получения прибыли. Хотя некоторые тут, на форуме, приписывают меня к лагерю "фрезеровщиков". Причем на том лишь основании, что у меня Мира-2 первой серии.

Дмитрий, теперь вопросы с моей стороны. Я так понимаю, для такого автоматического обсчета полигональные модели не подойдут?
И второй вопрос. Внутренняя надпись. При таком расположении модели,  вырезы букв будут не перпендикулярно поверхности кольца, а все-таки под небольшим углом к поверхности?

Вообще, решение хорошее. Но вряд ли это заменит опытного фрезеровщика для большинства моделей.

RP-design,
Программа без проблемы считает полигоны.

То, что внутренние буквы режутся с одной стороные - это нормальная практика у очень многих наших пользователей уже давно. Кто будет хотеть достать надпись с двух сторон, могут применять другую, не круговую стратегию, когда кольцо будет сидеть на литнике и резаться с разных сторон.

Эта программа наряду с готовыми стратегиями будет иметь опции для продвинутых пользователей, кого не будут устраивать готовые стратегии или у кого будут нестандарные модели.

Кроме того, мы не прекращаем сотрудничества с МадКАМом. Наши покупатели будут иметь выбор между этими двумя программами. Есть очень много фанатов МадКАМа, которые уже не хотят ничего другого.

Где я говорил о трех десятках колец.?
Двенадцать колечек за 3,5 часа.
http://www.jportal.ru/forum/forum52/topic9644/?PAGEN_1=8
пост 158.

Кузнец, признаю, действительно невнимательно прочитал ваш пост.
Но сути дела это не меняет.
Вопрос качества поверхности и проливаемости для стереолитографии стоит достаточно жестко.
Сейчас найдутся те, кто будут доказывать о отличной проливаемости или простоте расставления поддержек, но я, как пользователь Digitalwax, не буду верить.

Да, фрезеры работают медленнее. Но качество намного выше. А многим нужно качество, а не скорость.
Приведу пример. Знаю несколько фирм в Москве, у которых не по одному Солидскейпу. Так они делают модели на самом минимальном слое (0,0127 мм). Казалось бы, почему бы не делать на стандартных 0,0254 мм? Разница по времени в два раза. Модели на слое 0,0127 мм чуть плотнее имеют поверхности, но далеко не в два раза. Ан нет, даже это чуть-чуть для них важнее, чем в два раза больше времени печати и приличный перерасход воск в пересчете на единицы изделия.
Так что так. Реальное применение техники дает иные результаты, чем простое чтение технических параметров и осмотр пробных моделей.

Триальные версии будут или покупка на свой страх и риск ?

Не волнуйся, никакого страха и риска у тебя не будет. Программа поставляется только пользователям NS CNC вместе со станком.

неплохо! поздравляю и NSCNC и нас с подвижками в этом интересном направлении!

Спасибо, Вадим! Хочу надеяться, что в марте на выставке в Нью Йорке мы сможем ее продемонстрировать вживую. Цель - любой клиент на выставке приносит свой файл, мы его при нем просчитываем и тут же режем.

RP-design,
Мой пост по поводу растишки здесь лишь по тому, что был заявлен главный критерий в борьбе на мой взгляд не существующей..
Больше не буду поддерживать полемику в этом направлении здесь.

Представленный здесь софт будет доступен только пользователям станка  Дмитрия,
в связи с этим продвигает именно этот станок,
будут интересны обсуждения, мнения именно в  этом направлении.
Мне видится, что данный инструмент имеет как плюсы так и минусы

Как я понял в стандартную мадкам тупо вогнали параметры станка и установили по умолчанию , плюс к этому заложили последовательность стандартных действий , это плагин к мадкаму , встраиваясь в него и вуаля это ваша новая программа )) . Мне интересно у кого эти 5-осники покупаете и перепродаёте . В своё время людям голову морочили долгое время с K2CNC  перепродавая их  и говорили что это ваши станки клея свой лейбл .

Это развод для впервые столкнувшихся с ЧПУ.
Для простых форм это давно реализовано в софте для стоматологов. Дент мил например.
Там фрез и их параметров вообще потребитель не видит и нажимает пиктограмку " обработать".
Можно туда и кольцо вставить и обработает.
Сложные ювелирные изделия так не обработать.Опять обман, опять развод.

А кто на кнопку "старт" нажмёт     ?????????????? Дух безмятежный?????

Интересное видео . Но немного не понятно зачем ?
Изначально станок заявлялся как инструмент для создания сложных профессиональных изделий ,
а сейчас идет создание софта для простеньких колечек . Зачем ? Простенькие колечки такого плана
и Roland и Стриж и .... без проблем изготовят и в разы дешевле .
Одно из предположений по этому поводу , попытка втюхивать данное оборудование домохозяйкам .

Подобно последним постам высказываюсь вечером слегка обкурившись.

Да можно так дела видеть и рассуждать, плостко, поверхностно, и не замечать что для, именно, сложного надо искать облегчения. Любая "автоматика" начинается с простого.

В любом создании чего-то, надо применять уже созданные модули, ( кирпичи, блоки, ..).
Конечно, желательно даже без кнопки "старт", только "по щучьему велению..."

Покажите, кто нибудь, вот такое простенькое колечко просчитаное на Дент Милл, и восковку желательно.

Многое может быть не понятным даже имея станок 5х.

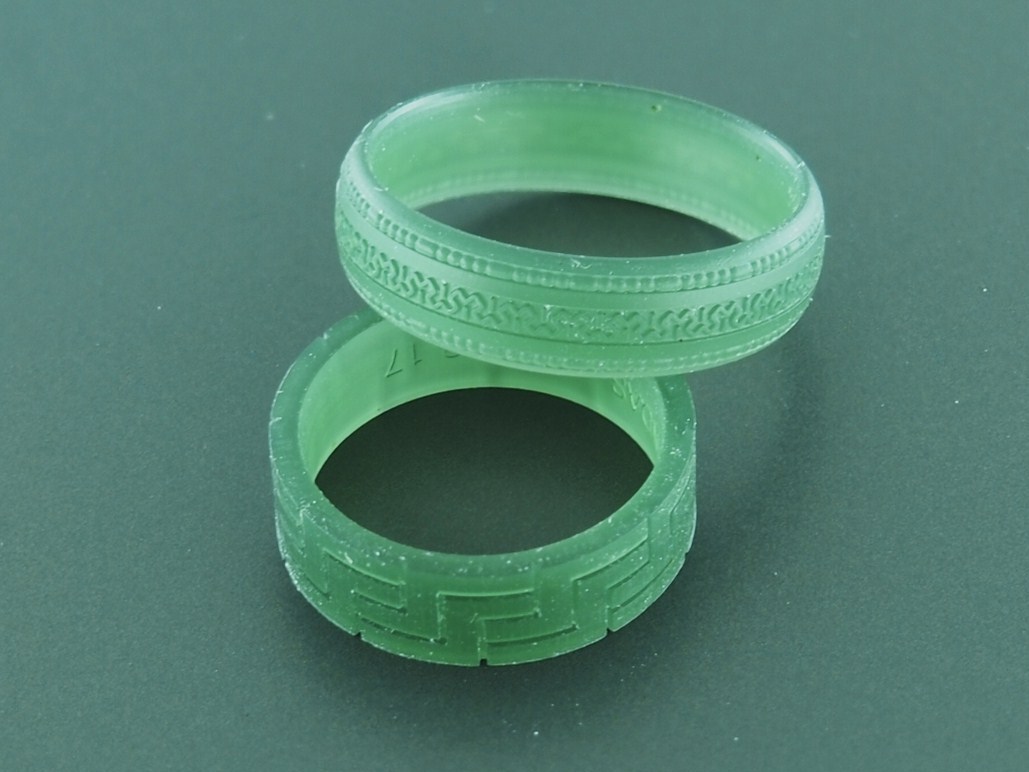

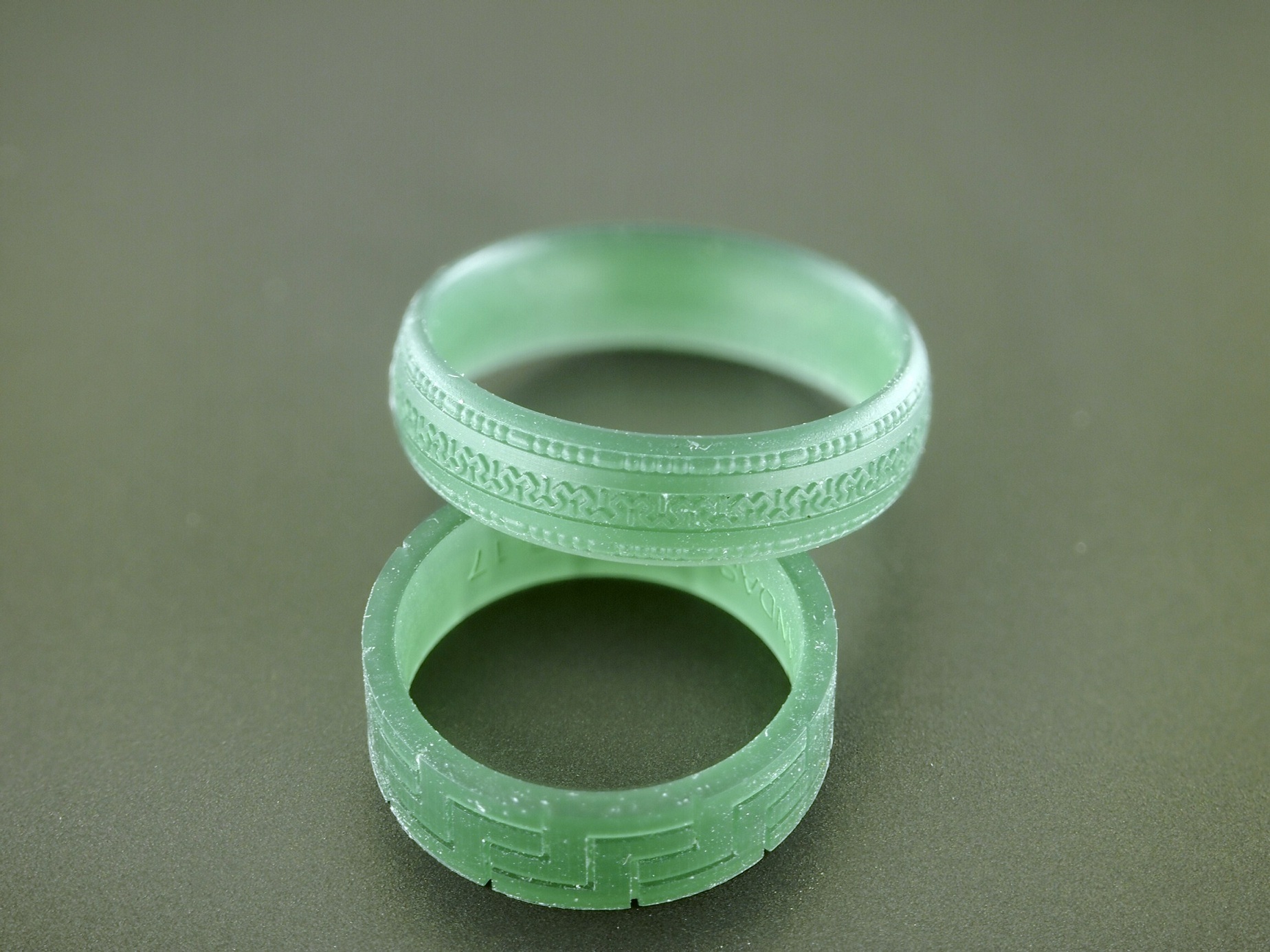

Верхнее колечко вырезанно с NS CAM, изнутри изогнутая пов. резалось боком фрезы, шагом 0.3

 Новая NS CAM не имеет никакого отношения к МадКАМУ и построена на совршенно другом ядре, это видно невооруженным глазом.

Ролик, как на большом станке мы пилим деталь к маленькому станку. Это корпус поворотной головы Б для Миры.

Отвечу на несколько одинаковых вопросов, поступающих ко мне в личке и по скайпу.

Новая КАМ еще не готова, она в стадии разработки. Мы ее планируем запустить к концу мая, то есть к выставке в Лас Вегасе.

Она делается чисто под МИРУ, поэтому приспособить ее под другие не NS станки будет практически невозможно.

Новые фрезы мы будем продавать не пользователям NSCNC в небольшом количестве на выставках и в Нью Йорке, и в Лас Вегасе. Подходите, спрашивайте!

Новый наш флип-флоп для 4 осей мы планируем показать на этих выставках. Но, к сожалению, продавать его мы будем только своим пользователям.

Убедительная просьба к тем, кто пишет мне в личке. Пожалуйста указывайте ваше имя, фамилию и местонахождение. Я не скрываю своего, поэтому прошу взаимности.
