► NS CNC - новые станки для ювелирного моделирования - 3 , Все о станках NS CNC, фото восковок и готовых изделий выполненых на этих станках
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#1
6 / 22
Добавлено: 04.05.2012 00:48:31
Уважаемые участники Форума!

Позвольте мне начать третью тему о наших станках. Радует, что тема становится все более информативной, интересной и посещаемой. В ней все больше и больше замечательных работ, выполненых на этих станках, выдающимися мастерами мироваго уровня. Надеюсь, что по мере роста популярности станков в новой теме будет появляться и больше новых участников, новых уникальных моделей. Кроме того, хочу отметить, что эта тема, как и сам Форум становится все более популярным и в нерусско-говорящем ювелирном мире.

Для начала выставляю одну из последних законченных работ нашего уважаемого Раймса. Как ни станно, но конечное изделие выглядит лучше рендера.

Наилучшие пожелания

Dmitri (в миру Дмитрий Зверев)





Развернуть ⇓
Изменено: Dmitri - 04.05.2012 00:52:14
Offline
Профиль
Вверх
LVVj
Пользователь
Регистрация: 29.03.2012
Откуда: Харьков

Сообщений: 886
В друзьях у: 8
Голосов: 149 / 27
#1881
0 / 0
Добавлено: 27.11.2012 00:40:52
kyznes,

Ну... С Мадом это наверно только Raims может придумать .

Я пасс  :(
Изменено: LVVj - 27.11.2012 00:42:48
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#1882
2 / 0
Добавлено: 27.11.2012 00:42:27
kyznes,

поднимайте на +7, тогда скажу что,


траектория сформирована на поворотную ось зеркалится иначе чем обычная индексная, обратите внимание на присутствие у нее еще одного "треугольника" несущего в себе информацию о позиции, как и тот в начале пути. После зеркала надо эти инфо скорректировать.
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#1883
0 / 0
Добавлено: 27.11.2012 00:49:00
Дык подход и отход, как я понял треугольник , тоже отзеркалился.
А где корректировать?

Raims +7 тока из за Вас.
Изменено: kyznes - 27.11.2012 00:49:22
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#1884
0 / 0
Добавлено: 27.11.2012 00:56:55
Небольшая поправка в вышесказанное мною. Оказывается Егор не имел прежде опыта работы на Роланде, как и ни на каком другом станке. Не знал, спутал его с кем другим. Прошу прощения! В тоже время я был абсолютно уверен, что он имеет большой опыт 4-осевой резки, видя его первые восковки, выпиленные на Мире.
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#1885
0 / 0
Добавлено: 27.11.2012 01:04:43
Raims,
Спасибо,
кажется понял.

Да все делается.
Есче раз спасибо.
thumbup2
Изменено: kyznes - 27.11.2012 01:33:54
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Vitalya
Пользователь
Регистрация: 24.07.2009
Откуда: Самара

Сообщений: 25
В друзьях у: 2
Голосов: 2 / 0
#1886
0 / 0
Добавлено: 27.11.2012 12:04:47
Цитата
http://www.cnc-engravers.ru/Step-Servo.htm прочтите ещё раз на досуге
Прочитал, но всё же

Код
 Презиционное позиционирование и повторяемость. Хорошие шаговые двигатели имеют точность от 3 до 5%
 от величины шага. Эта ошибка не накапливается от шага к шагу;

А.В. Емельянов, А.Н. Шилин Шаговые двигатели; РПК "Политехник" Волгоград 2005 ,стр 43
Изменено: Vitalya - 27.11.2012 12:05:55
С уважением Виталий Максимов
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#1887
1 / 0
Добавлено: 27.11.2012 12:40:18
Vitalya,
Шаговые моторы могут иметь расхождение в величине одного шага до 5%. Даже если они это имеют, то оно сатавит до 0.09 град при 1.8 гадусном моторе, что линейном выражении, при вращении вала на один оборот 360 град. и шаге резьбы 1\10" (2.5мм), составит не более 0.0006 мм!!! При ненакапливаемой ошибке. Это так актуально?
Offline
Профиль
Вверх
Vitalya
Пользователь
Регистрация: 24.07.2009
Откуда: Самара

Сообщений: 25
В друзьях у: 2
Голосов: 2 / 0
#1888
0 / 0
Добавлено: 27.11.2012 12:49:32
Я к тому что неправильно измерять точность ШД в мм
С уважением Виталий Максимов
Offline
Профиль
Вверх
jewel3
Пользователь
Регистрация: 07.02.2011

Сообщений: 190
В друзьях у: 0
Голосов: 16 / 46
#1889
0 / 0
Добавлено: 27.11.2012 18:30:19
Цитата
Я к тому что неправильно измерять точность ШД в мм
Цитата

Цитата
Цитата
При хорошей механике точность не ниже +/- 0.01 мм
Измерели не мотор а всю систему перемешения .шаговых и серво систем
Изменено: jewel3 - 27.11.2012 18:32:24
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#1890
1 / 0
Добавлено: 27.11.2012 22:51:07
Я согласен, "При хорошей механике точность не ниже +/- 0.01 мм", хорошая нормальная механика, а если точность выше, 0.002 - типа "Мерс", значит Мира2 по этому параметру "Мерс". Но то что приходится резать или грызть яблоко держа за стебель, придется научиться делать поправки нолей "на ветер". При этом актуальность 0.002 становится очень вторичной. Но я очень согласен с тем что нужно стремиться все улучшать без конца, даже до безрассудства, все ровно в хорошее.
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#1891
0 / 0
Добавлено: 28.11.2012 12:28:23
Цитата
.... а если точность выше, 0.002 - типа "Мерс", значит Мира2 по этому параметру "Мерс". ....
К слову сказать а не могли бы вы, показать эту точность.
Не то чтобы я не верю, но знаю что на многотонных станках ( весят они стоко не потому что им приходится работать с большими деталями, нет деталюшки в габаритах сравнимы с восковками) установленных на хорошем бетонном фундаменте, в этом знаке после запятой циферки бегают порой даже просто в положении стоп.
:)
Изменено: kyznes - 28.11.2012 12:29:03
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Kosmopolitus
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5
#1892
0 / 0
Добавлено: 28.11.2012 12:45:38
Типа бегают циферки....

http://www.youtube.com/watch?feature=player_detailpage&v=FyQVxUeGPdA

И как теперь привязать видео? не понятно...
Изменено: Kosmopolitus - 28.11.2012 12:46:53
Feci quod potui faciant meliora potentes
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#1893
1 / 0
Добавлено: 28.11.2012 12:47:22

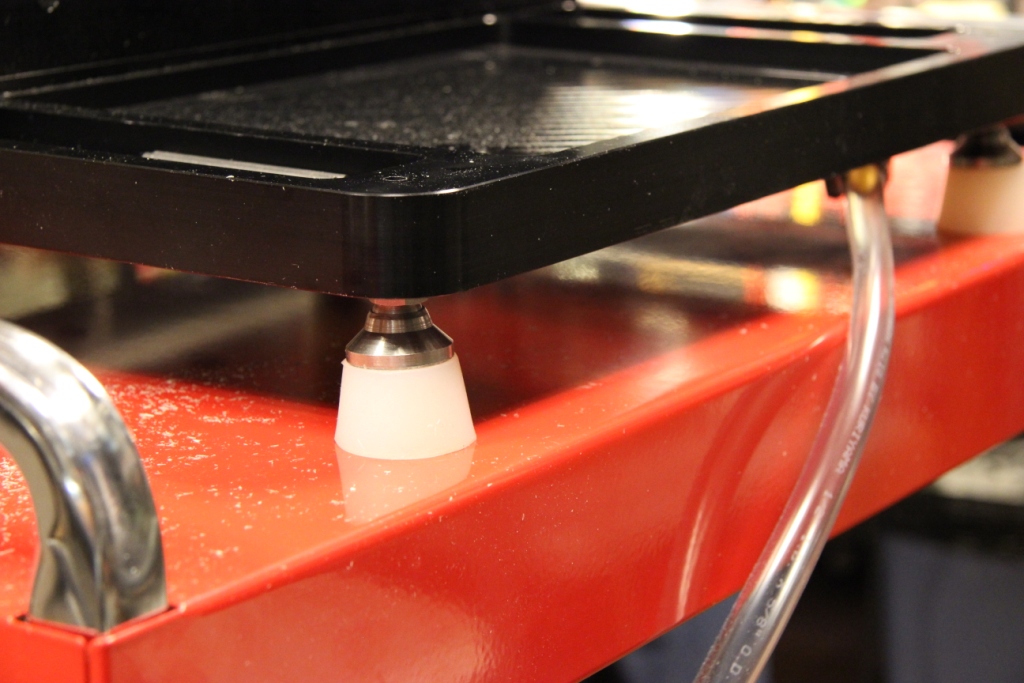

Этим и отличаются легкие станки по воску от тяжелых по металлу, что их не надо ставить на бетонное основание. Самый лучший результат дают мягкие селиконоые подушки на новой МИРЕ. Станок, как-бы плавает на таких подушках.
Offline
Профиль
Вверх
fiodorov
Пользователь
Регистрация: 24.02.2009
Откуда: Москва

Сообщений: 419
В друзьях у: 7
Голосов: 101 / 17
#1894
0 / 0
Добавлено: 28.11.2012 13:11:40
Да , видео не вставить :(
Изменено: fiodorov - 28.11.2012 13:14:11
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#1895
0 / 0
Добавлено: 28.11.2012 13:21:22
Kosmopolitus,

Не это не то видео, который показывает какой то Мирон, меряя чем то, как то на каких то,
ШВП, на каком то доморошееном станке, сам не зная то ли от меряет.
Я говорю совсем о другом.
А это тфу.
:no:
Изменено: kyznes - 28.11.2012 13:21:48
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
kyznes
Пользователь
Регистрация: 19.12.2009
Откуда: Это город на Неве.

Сообщений: 748
В друзьях у: 0
Голосов: 262 / 236
#1896
0 / 0
Добавлено: 28.11.2012 13:25:08
Dmitri,


rofl
Я так и думал,
Все дело в силиконе.
Зачем тонны бетона,
глупость и глупые люди.
Изменено: kyznes - 28.11.2012 13:25:36
CNC Magic the best of the world's tool for jewelers.
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#1897
1 / 0
Добавлено: 28.11.2012 13:56:16
я как-то не думаю, что мы глупые люди, наши большие станки стоят на железобетонном полу в цеху и у них многотонные чугунные станиты. Но когда надо для дела, ставим и силикон, хотя я лично предпочитаю натуральные.
Offline
Профиль
Вверх
Raims
Пользователь
Регистрация: 22.03.2009
Откуда: Lithuania

Сообщений: 709
В друзьях у: 8
Голосов: 370 / 17
#1898
0 / 0
Добавлено: 28.11.2012 16:57:54
Много бетона или камня под горой железа это круто, сила, стабильность, без вопросов, так принято, проверенно кем-то когда-то. Чем больше веса тем больше и стабильнее нужен фундамент. Но в небоскребах японских на "силиконе" есть что-то еще кроме защиты от развала.

На своем солидскейпе, который сделал очень "плавучим", ремни менял реже других. Почему?
" Это всерьез? Где? "Raimondas Januska
Offline
Профиль
Вверх
kurt
Пользователь
Регистрация: 22.11.2010

Сообщений: 111
В друзьях у: 0
Голосов: 14 / 10
#1899
0 / 0
Добавлено: 29.11.2012 00:12:56
Цитата
Нам самим пришлось помогать уже десятку пользователей Модел Мастера делать апгрейд. Мы меняли их убитые ШВП на наши пластиковые муфты и валы с тефлоновым покрытием.
На обрабатывающих центрах  ШВП служат 24ч.х365дней и так минимум два года.
О чём толкует этот персонаж может, понять только эта лиса...
Offline
Профиль
Вверх
Янис
Пользователь
Регистрация: 28.02.2006
Откуда: Волжский

Сообщений: 4386
В друзьях у: 9
Голосов: 692 / 390
#1900
0 / 0
Добавлено: 29.11.2012 11:36:38
Цитата
О чём толкует этот персонаж может, понять только эта лиса...
Лиса просто отпад thumbup2  rofl
Offline
Профиль
Вверх
