► NS CNC - новые станки для ювелирного моделирования - 3 , Все о станках NS CNC, фото восковок и готовых изделий выполненых на этих станках
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#1
6 / 22
Добавлено: 04.05.2012 00:48:31
Уважаемые участники Форума!

Позвольте мне начать третью тему о наших станках. Радует, что тема становится все более информативной, интересной и посещаемой. В ней все больше и больше замечательных работ, выполненых на этих станках, выдающимися мастерами мироваго уровня. Надеюсь, что по мере роста популярности станков в новой теме будет появляться и больше новых участников, новых уникальных моделей. Кроме того, хочу отметить, что эта тема, как и сам Форум становится все более популярным и в нерусско-говорящем ювелирном мире.

Для начала выставляю одну из последних законченных работ нашего уважаемого Раймса. Как ни станно, но конечное изделие выглядит лучше рендера.

Наилучшие пожелания

Dmitri (в миру Дмитрий Зверев)





Развернуть ⇓
Изменено: Dmitri - 04.05.2012 00:52:14
Offline
Профиль
Вверх
Kosmopolitus
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5
#2081
0 / 0
Добавлено: 06.01.2013 01:15:43
Как то раз, понадобились штифты диаметром ровно 3 мм. Пришлось обойти множество магазинов, и перелопатить кучу свёрел. Не нашлось нужного диаметра. Или чуть больше, или чуть меньше. Жесть. А про продольную кривизну вообще молчу... И об каких сотках разговор? Тут твердосплавные шлифованые заготовки не всегда подходят, куда уж свёрла то?
Feci quod potui faciant meliora potentes
Offline
Профиль
Вверх
igor
Пользователь
Регистрация: 11.01.2005
Откуда: Krasnoe

Сообщений: 867
В друзьях у: 7
Голосов: 74 / 1
#2082
0 / 0
Добавлено: 06.01.2013 01:26:42
Цитата
Тут твердосплавные шлифованые заготовки не всегда подходят, куда уж свёрла то?
Свёрла сейчас вообще......жесть!
Пользуюсь только старыми запасами.........там и геомнтрия совсем другая и металл получше!
Offline
Профиль
Вверх
alexkrim
Пользователь
Регистрация: 17.05.2008

Сообщений: 479
В друзьях у: 4
Голосов: 53 / 58
#2083
1 / 3
Добавлено: 06.01.2013 01:50:15
Фреза точится на часовом станке при увеличении бинокуляра 8 на 7 = 56,  под меньшим не видно.  Заточить плоский конец 0.01 не сложно, но нет смысла. Если на станок Димы ставить фрезы, о которых он написал ранее (с концом 0.02мм) это решит любые задачи в ювелирке (по моему мнению).

Конец 0.127мм  это полено, тонкой работы таким не сделать. Никто из вас не делал мощевиков  с таким количеством камней и таким малым весом.  Три попытки  показать фото,  но видимо  мой Бог был против.
Offline
Профиль
Вверх
vollen
Пользователь
Регистрация: 16.03.2010

Сообщений: 111
В друзьях у: 0
Голосов: 12 / 1
#2084
0 / 0
Добавлено: 06.01.2013 02:33:15
Цитата

В соседней теме народ возбуждается бесплатными фрезами из Евпатории. Меня уже неоднократно про них страшивали. Да, у них есть аналогичная нашей фреза, но, прошу обратить внимание, 0.10 мм - это радиус на конце. То есть, даметр 0.20 мм. Кого такой такой размер устраивает, конечно покупайте!
а где там написано, что фрезы бесплатные, фрезы у них примерно по ценам BitsBits и по качеству как по мне так даже лучше. И для меня выгодней так как доставка ко мне в город 2$
Изменено: vollen - 06.01.2013 02:33:51
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#2085
2 / 1
Добавлено: 07.01.2013 07:05:45

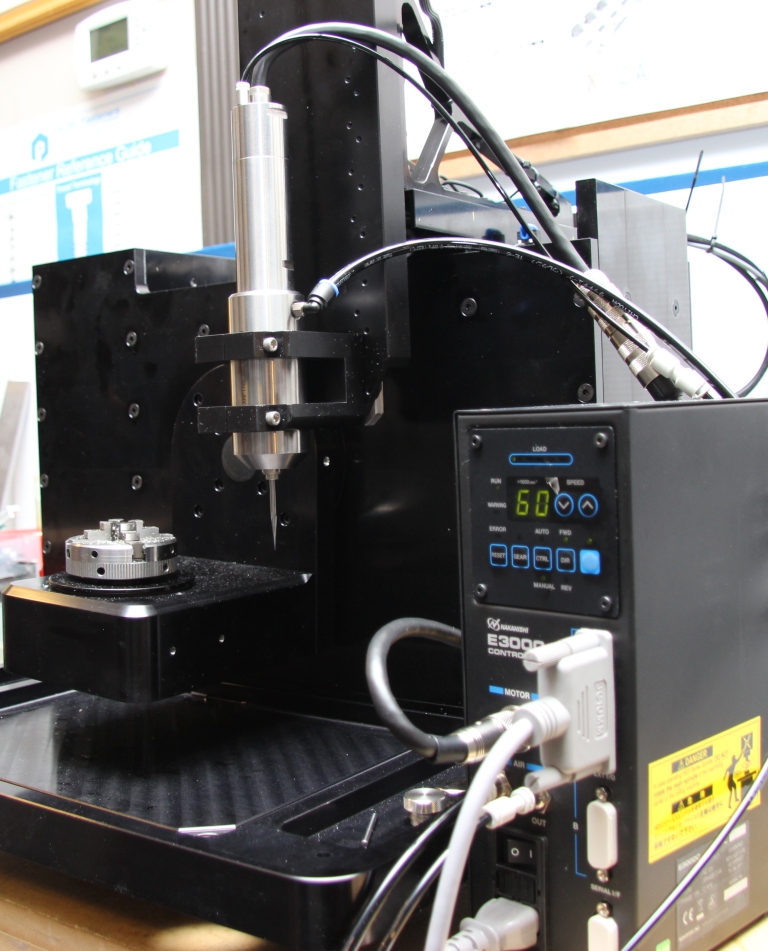

Эксперименты на Мере-2 с NSK Nakanishi шпинделем системы E3000. Скорость вращения 60 000 об\мин. Автоматическая смена фрез. Цена самого шпинделя более $5000.

Изменено: Dmitri - 07.01.2013 07:08:33
Offline
Профиль
Вверх
prezion
Пользователь
Регистрация: 22.12.2009
Откуда: Челябинск

Сообщений: 98
В друзьях у: 0
Голосов: 36 / 11
#2086
0 / 0
Добавлено: 07.01.2013 10:52:05
Dmitri, какое давление в пневмомагистрали для этого шпинделя нужно? А датчик вылета инструмента будет под такую конфигурацию?
Offline
Профиль
Вверх
Black Diamond
Пользователь
Регистрация: 24.11.2011

Сообщений: 1891
В друзьях у: 8
Голосов: 150 / 31
#2087
0 / 0
Добавлено: 07.01.2013 11:13:41
Интересно...сколько будет стоить мира с таким шпинделем)))
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#2088
0 / 0
Добавлено: 07.01.2013 11:46:09
prezion,
Мы меряем давление в MPa. Для такого шпинделя надо немного, от 0.25 до 0.30 MPa. Он не зря так дорого стоит. У него основной поддув сверху служит для:

- охлаждени мотора
- создания избыточного давления, чтобы в шпиндель не попадала стружка и влага
- для дополнительнго выталкивания фрезы, когда отрывается цанга

А боковой вход - это для открытия - закрытия цанги.

Цена пока неизвеста, когда построим, будем думать. Там еще не так просто соорудить систему посадочных  места под фрезы. Мы планируем сделать их под 8 или 10 фрез.
Offline
Профиль
Вверх
огреС
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3269
В друзьях у: 7
Голосов: 140 / 27
#2089
0 / 0
Добавлено: 07.01.2013 13:04:53
Цитата
Там еще не так просто соорудить систему посадочных места под фрезы.
а че там думать?) немного изменить конструкцию фрез и не потребуется делать активной приемную систему...
Offline
Профиль
Вверх
-loix-
Пользователь
Регистрация: 23.08.2012

Сообщений: 11
В друзьях у: 0
Голосов: 0 / 0
#2090
0 / 0
Добавлено: 07.01.2013 13:49:35
А зачем смена инструмента? Вроде как на этих станках все пилится одной фрезой и смена инструмента это "ересь"? :)
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#2091
0 / 0
Добавлено: 07.01.2013 16:17:57
Да, для обычной ювелирной технологии смена инструмента не сильно нужна. Но, есть ряд других задач, других материалов, для которых необходима и смета фрез и большая скорость шпинделя.
Offline
Профиль
Вверх
-loix-
Пользователь
Регистрация: 23.08.2012

Сообщений: 11
В друзьях у: 0
Голосов: 0 / 0
#2092
0 / 0
Добавлено: 07.01.2013 16:57:38
Цитата
Но, есть ряд других задач, других материалов
Согласен, но, в частности, какие материалы кроме воска планируется обрабатывать на этом, пятиосном станке?
Изменено: -loix- - 07.01.2013 17:00:44
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#2093
0 / 0
Добавлено: 07.01.2013 17:19:36
-loix-,
Циркон (цирконий)
Offline
Профиль
Вверх
-loix-
Пользователь
Регистрация: 23.08.2012

Сообщений: 11
В друзьях у: 0
Голосов: 0 / 0
#2094
0 / 0
Добавлено: 07.01.2013 18:49:52
Цитата

-loix-,
Циркон (цирконий)
Насколько мне известно это разные вещи. Если я правильно понял и это металл,то, станок, наверное, будет на швп?
Offline
Профиль
Вверх
Dmitri
Пользователь
Регистрация: 15.02.2005
Откуда: Vancouver Canada

Сообщений: 4091
В друзьях у: 25
Голосов: 1446 / 570
#2095
0 / 0
Добавлено: 07.01.2013 19:01:48
-loix-,

http://www.simpladent.ru/protezirovanie_zubov/zubnye_koronki/zubnye_koronki_dioksi­d_cirkoniya/
Изменено: Dmitri - 07.01.2013 19:02:25
Offline
Профиль
Вверх
zeefly
Пользователь
Регистрация: 13.02.2011
Откуда: ny

Сообщений: 100
В друзьях у: 2
Голосов: 44 / 3
#2096
0 / 0
Добавлено: 07.01.2013 19:14:08
-loix-,
не в обиду, но напомнило армейское:

Прапор перед солдатами:
— Сегодня у нашего отделения наряд на работы. Оно будет разгружать люминь
Один из солдат:
— Тарщ прапорщик! Разрешите поправить! Не люминь, а алюминий!
— Кто сказал?
— Рядовой Иванов!
— Рядовой Иванов, ты кем до армии был?
— Учителем, тарщ прапорщик.
— До армии ты был учителем. А здесь ты — .....  Поэтому отделение будет разгружать люминь, а рядовой Иванов чугуний...



:brows:
Offline
Профиль
Вверх
-loix-
Пользователь
Регистрация: 23.08.2012

Сообщений: 11
В друзьях у: 0
Голосов: 0 / 0
#2097
0 / 0
Добавлено: 07.01.2013 19:33:38
zeefly,
Да нет, я не обижаюсь, чего уж тут, в этой теме это моветон... Конечно же, циркон и цирконий это почти одно и тоже(Zr и ZrSiO4)  :blush2:  ,почти. Но после ссылки в зуботехничку стало все понятно.
Изменено: -loix- - 07.01.2013 19:38:13
Offline
Профиль
Вверх
-loix-
Пользователь
Регистрация: 23.08.2012

Сообщений: 11
В друзьях у: 0
Голосов: 0 / 0
#2098
0 / 0
Добавлено: 07.01.2013 19:36:09
ШВП не будет значит?
Изменено: -loix- - 07.01.2013 19:36:40
Offline
Профиль
Вверх
zeefly
Пользователь
Регистрация: 13.02.2011
Откуда: ny

Сообщений: 100
В друзьях у: 2
Голосов: 44 / 3
#2099
0 / 0
Добавлено: 07.01.2013 20:10:15
я тут перед НГ в одной конторе был - весь этаж забит коробками. "что деется?" спрашиваю.
в ответ говорят: это всё 3Д сканнеры, стоматологи со страшной силой скупают их.есть повод задуматься: большие перспективы для нас - обслуживать не только ювелирку, но и стоматологию...
я уже присматриваюсь к этому полю надо сказать...
Offline
Профиль
Вверх
Kosmopolitus
Пользователь
Регистрация: 30.06.2011
Откуда: Москва

Сообщений: 1569
В друзьях у: 15
Голосов: 479 / 5
#2100
0 / 0
Добавлено: 07.01.2013 20:15:35
Дело нужное. Будем ждать результатов испытаний.  :biggrin2:


а свеженький пятиосевой Roland DWX 50 уже снимает сливки дантистам... :brows:
