Фото получил, вечером выложу.

Каждый инструмент хорошь по своему. Очень неплохая колибровка под крест, были бы упорные винты и ваще  сказка. Дольше чем в вальцах, но зато точнее и универсальна.

Юстас,
а можно фото этой проточки в валках?????

Всем добрый вечер!
Публикую фото.

я фото клею, МНЕ В ЛИЧКУ ПРИШЛИ

ШОТОЯ ПРИПОЗНИЛСЯ С ФОТО, ПОКА ВСТАВЛЯЛ ИХ УЖЕ ПРИКЛЕЯЛИ ВОПРОС ПО ФОТО автору методики, там на штуке этой лежит сверток а в нем наверно ригеля овальные лежат, я правилино понимаю, так вот вопрос укажите пожалуйста резмеры этих самых ригелей...... ширина и высота

Экскьюзми, не знал, что вы тоже собрались это сделать.
Присоединяюсь к вопросу про ригеля. Как вообще рассчитать размер на вес или на практике?

я просто на время глянул у нас уже 22 00 примерно и решил что у вас заполночь ,и приклеял...
а вот про вес и про ригеля тоже интересно, стараюсь уйти от якорной чтобы не морочить голову с попаданием в вес.....

Сделаю завтра, покажу. Ничего космического, только токарю отдать и сделать пропил "П" образный

Просто этой приспособой, не сделаешь звенья одной толщины по всей цепи,
а валки полированные, прокатал и на полировку, а после этого способа
еще выводить придется каждое звено

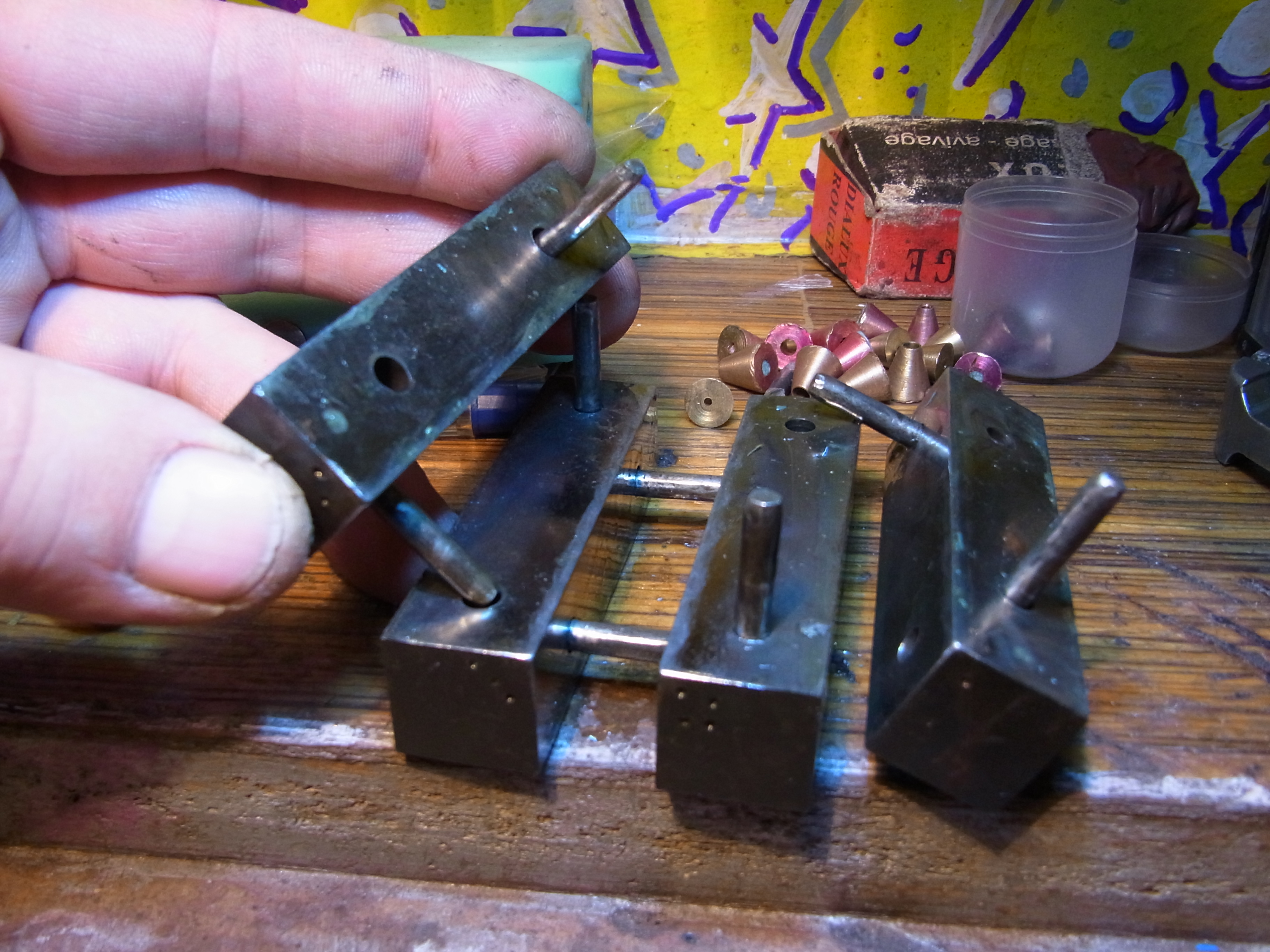

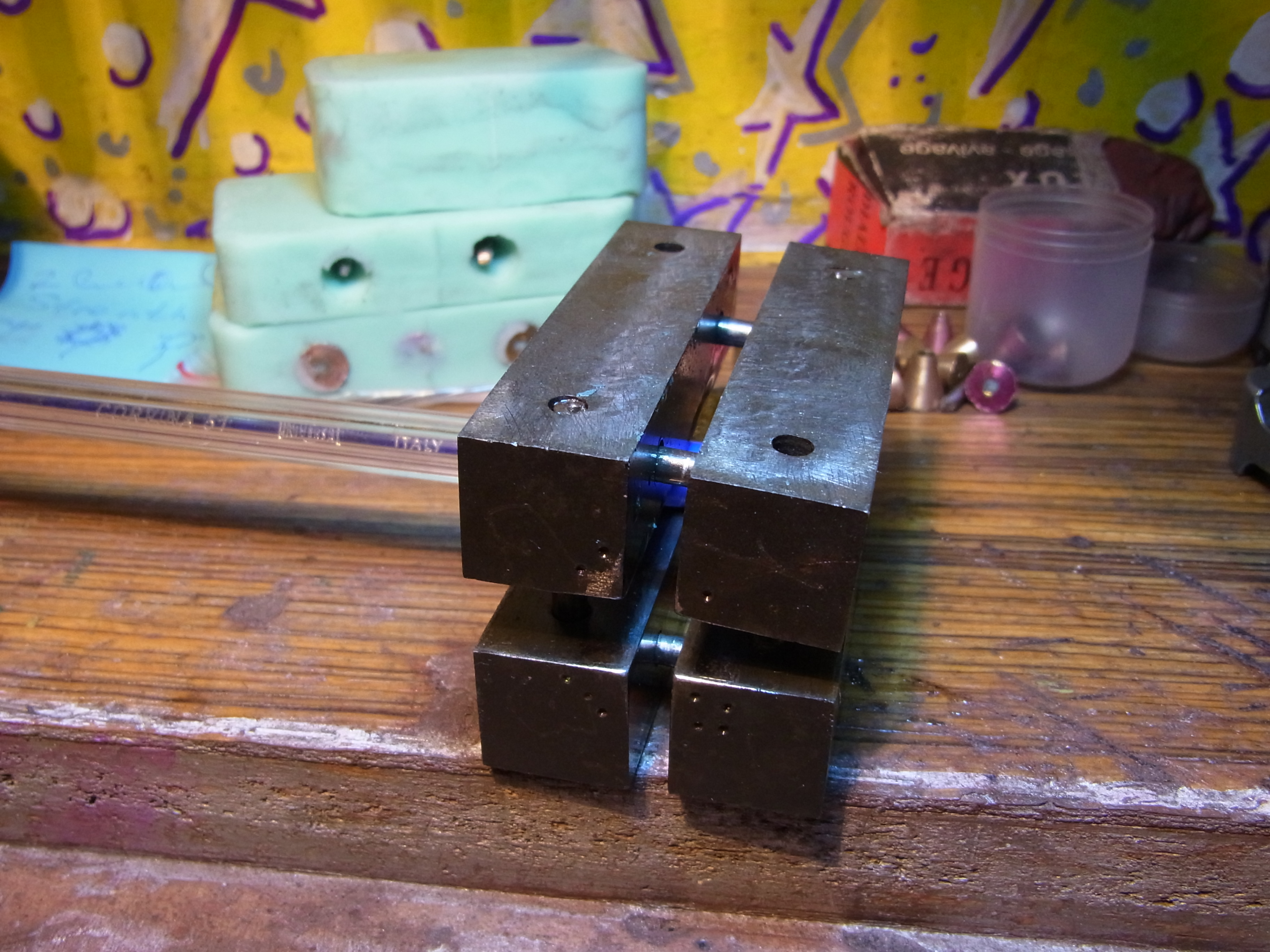

Напрасно НЕ рекомендуете. При помощи такой отбивалки я выравниваю плюсик на цепи и получаю внутреннюю грань на звеньях а в вала с прорезью будет внешняя и звенья паеные парами не выровнять в сечении чтоб чётко получился крестик в сечении цепи. В валах только внешнее выравнивание по высоте звеньев.
Рекомендуете панцыр - возможно НО панцырь сжирает много веса как цепь.
Александру вообще не стоило напрягаться в этом заказе на нормальное плетение, достаточно было выполнить той что дали ссылку на унитазную на самодельном станочке = кручёные звенья восьмёркой для бабуси хватило-бы. Но Александр ведь ещё имеет желание освоить азы плетения цепей, похвально Но забыты другие его условия а именно то - что он сейчас самостоятельный работник и начал самостоятельную деятельность = он сам теперь хозяин и работает уже не на дядю и тётю - сейчас провозиться с этой мелочёвкой и НЕ заметит как конец квартала и надо платить налоги и т.д. почешит затылок и поймёт что стоит принимать в работу а что не целеосообразно и убыточно . Лично в работу цепи меньше 10 грамм не принимаю - при общении с клиентом предлагаю оплатить не достающий металл чтоб до 10гр в готовом виде или ... имею другой вариант , например закупаю готовые цепи легковески и + расходы на езду и прочии движения - клиент всё равно в выигрыше .

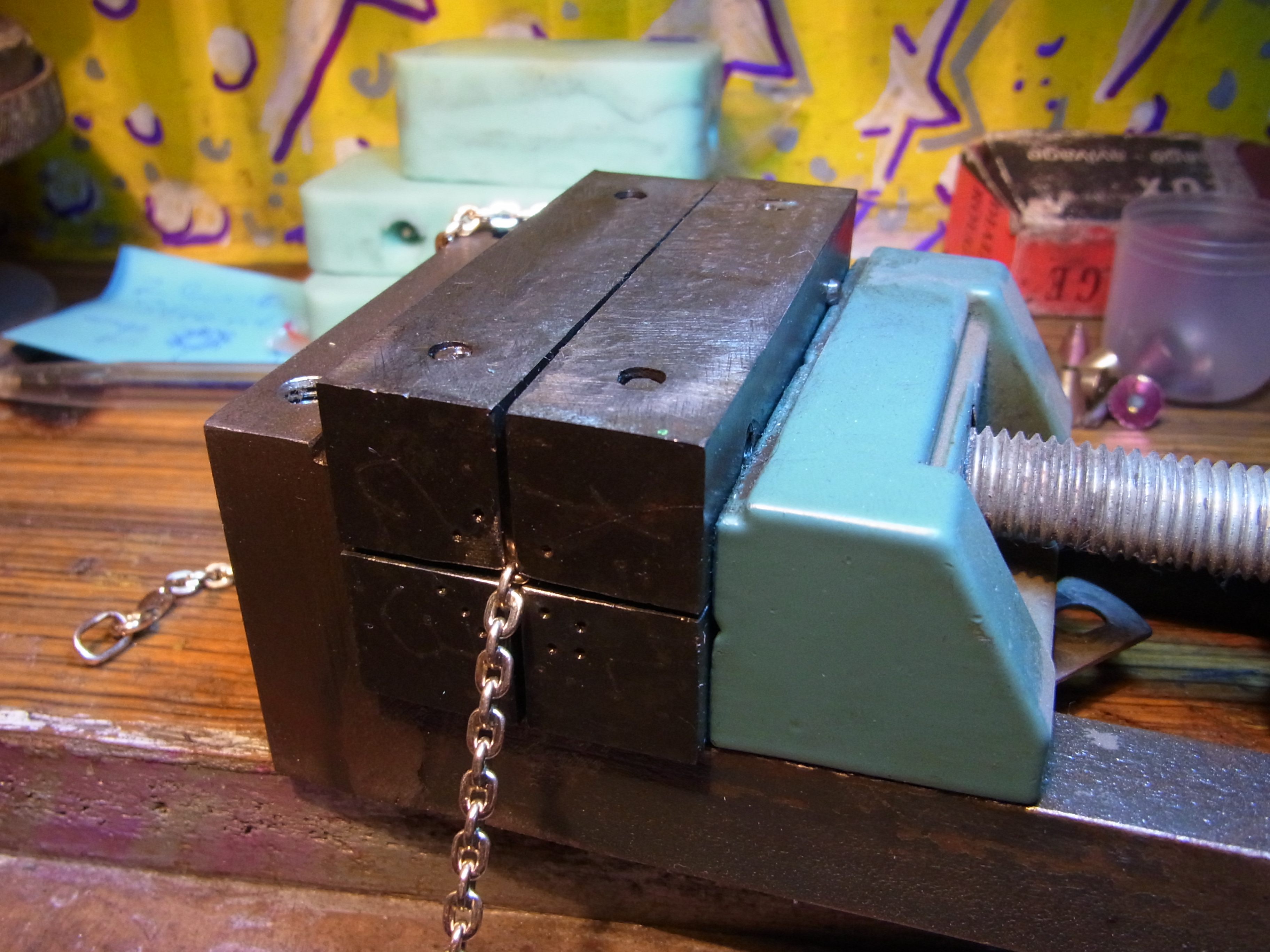

Нет не придётся - надо попробовать и вопросы отпадут. Минимальную проволоку в 0.6 и то приходиться колотить не с одного удара а с двух или трёх - на фото видно как звенья получаются по толщине ( там где на фото две цепи рядом , с короткими звеньями и рядом с длинными = это образец цепей на приёмке для клиента и эти цепи из проволоки в 0.6мм) В целом на отбить цепь уходит (+-) 30 мин и мелкие цепи к примеру в 9-10гр без напряга вообще а вотна 100гр ( поволока 1.5 мм) тут приходиться совсем чуть напрягаться т.к. отбитая грань чтоб получалась на всех звенья одинакова = она ведь большая грань получаеться и её явно видно - поэтому приходиться выполнять не два-три удара молотком а иногда 4-раза.
В целом не настаиваю на применении такой приспособы - каждый найдёт свой вариант = мне этот очень по душе. Если не забуду то завтра фоткну крупную цепь и выложу фото того что выполняет эта отбивашка.

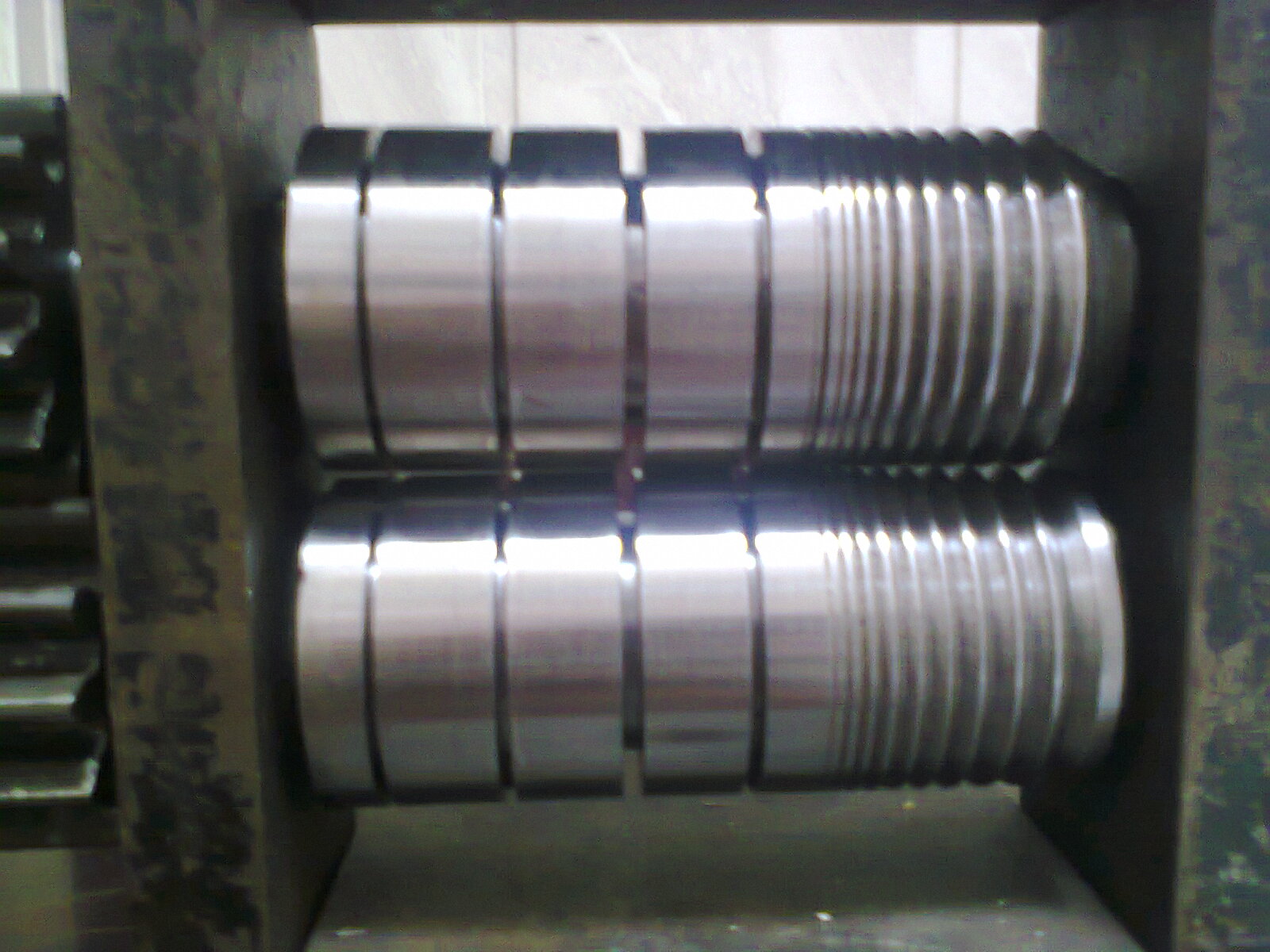

Ну если не в терпежь, оперативно так, то вальцы у меня с таким пропилом, под каждый размер проволки. 0,5; 0,7; 0,9 и т.д.

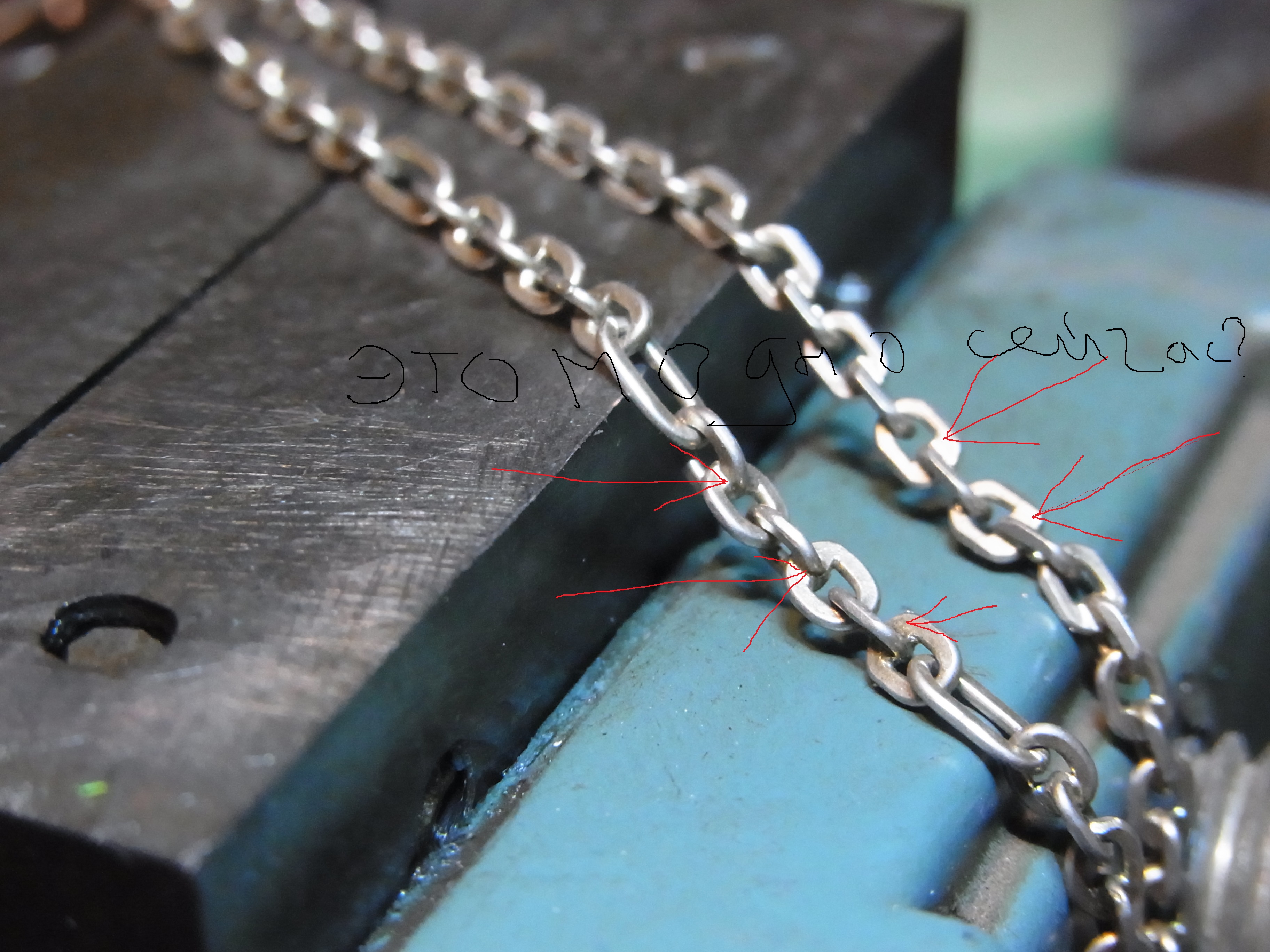

Спянные звенья это модно сейчас, или результат головотяпства?

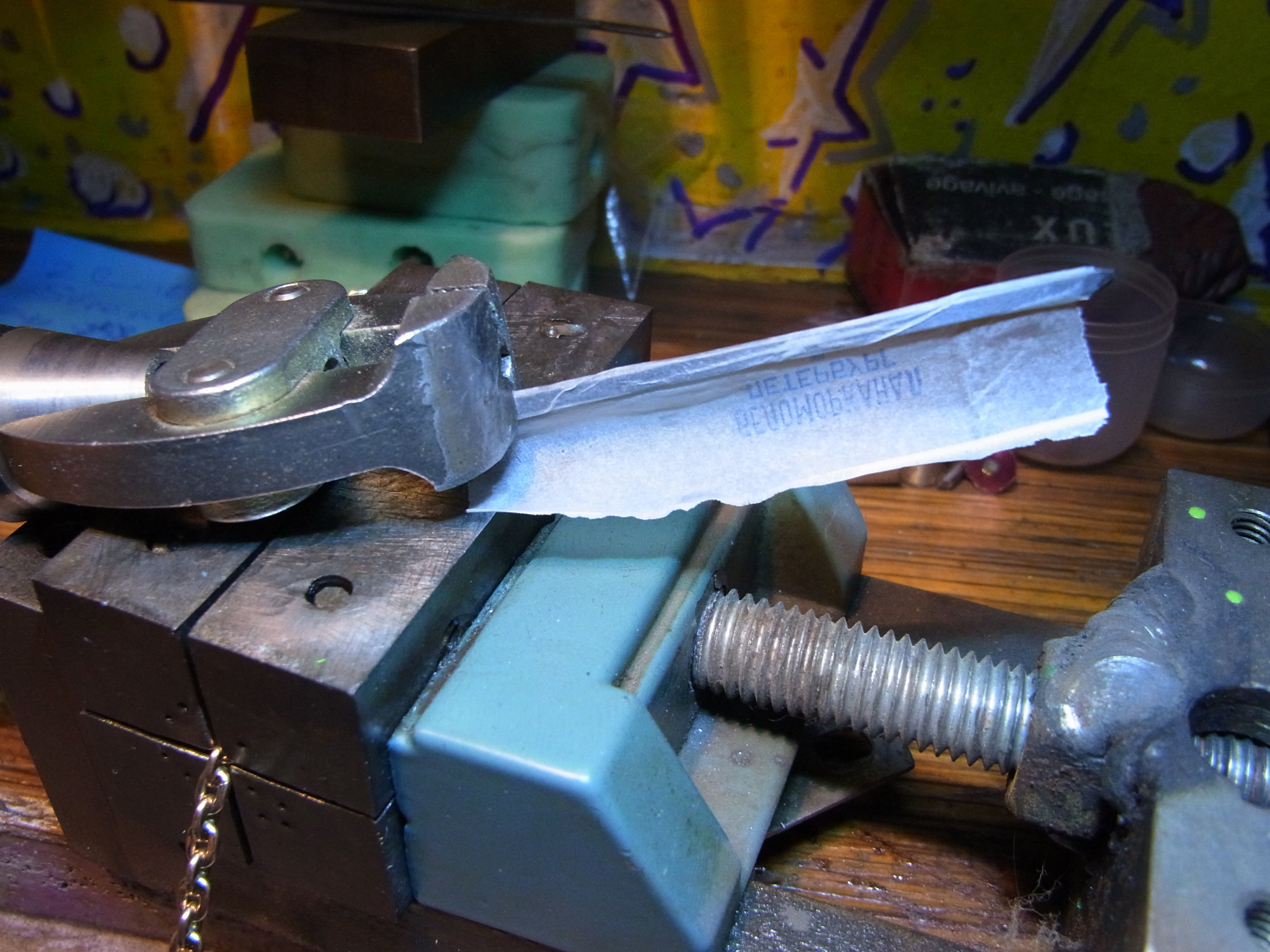

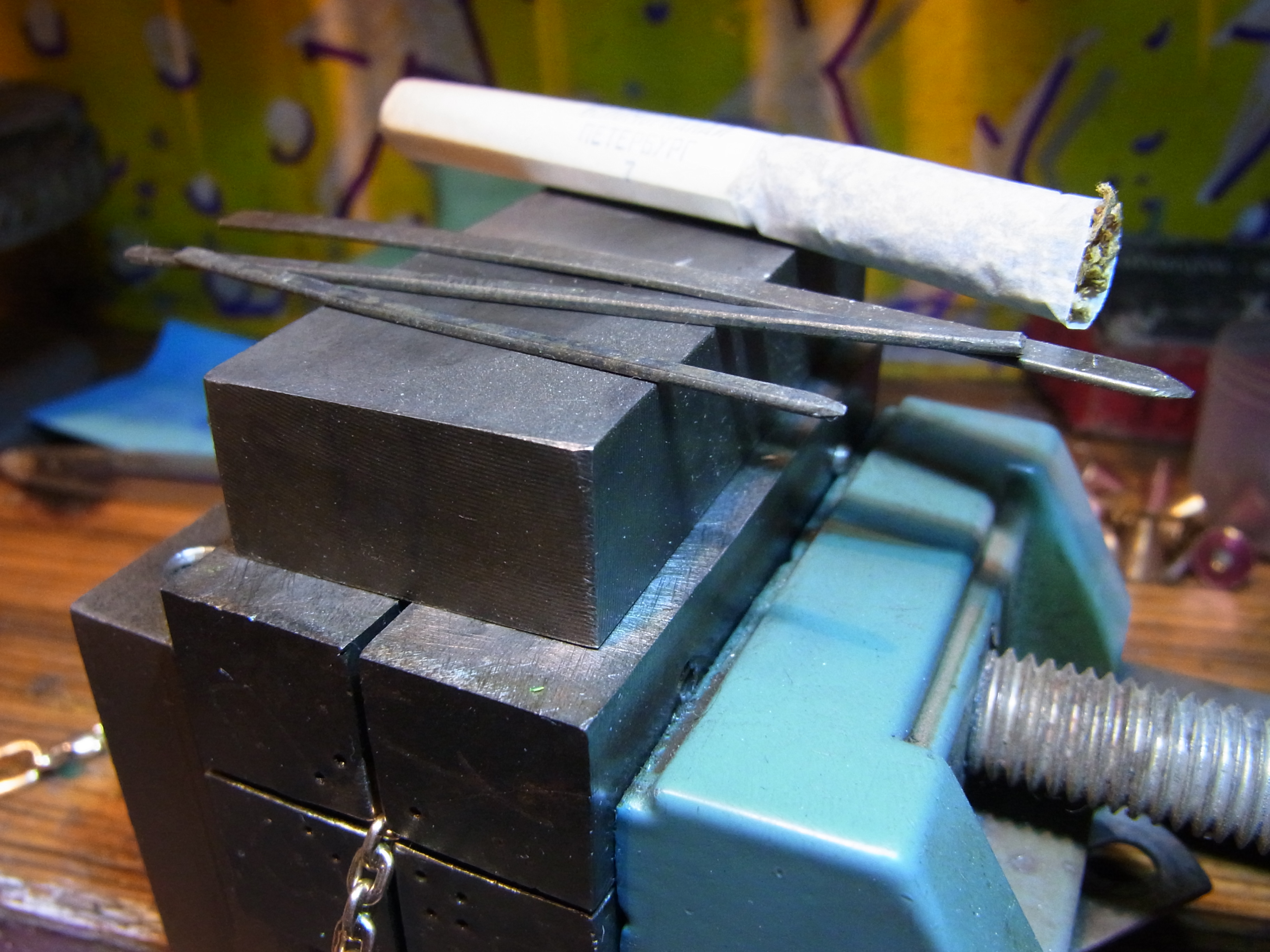

  нет. Рядом с ригелями свёрток - это папироса БЕЛОМОР с неё использую бумагу для намотки на ригель чтоб потом после отжига бумага сгорала а пружина из звеньев легко снималась с ригеля.Заранее ригеля не закупаються вообще в таких случаях а выполняются под конкретную цепь на месте в мастерской за 10-20 минут под ту и тот размер проволоки из которой будет цепь. Постепенно ригеля накапливаются сам собой и используются повторно и многократно. Ригеля делаю из гвоздей или -или. или из круглых магазинных = купил в своё время в Сапфире набор китайских ( цука много одного размера и калибра) вот и трачу их куда попало т.к. уже собран нормальный комплект круглых ригелей а китай под списание как

На вес ригеля не просчитываются в якоре как и в бисмарчке или панцире и т.д. Ригель выполняется под проволоку и её диаметр как и в многих других случаях = ну там по дырявей чтоб цепь получалась или плотнее и т.д. Как подобрать ригель для овального звена в якорке - вроде отправлял фото тебе АБСЕНТ и Александру ( во всяком случае точно фотал) ну да ладно. Поясну на словах как мыслить о размерах ригеля для якорной цепи с овальным звеном. Надо просто взять и сложить две проволоки рядом и мы получим тот размер который в притык - соответственно надо иметь в виду что между звеньями имеется просвет, учесть то что потом звено будет распиливаться и учесть потерю на толщину пилки , учесть люфт чтоб звенья шевелились а не в карандаш, учесть что цепь будет протягиваться( продёргиваться в валах или цейзине) и это тоже сожмет звено, учесть что на овальный ригель рекомендуется наматывать бумагу и .д. Но основное надо помнить и понимать так - чтоб после монтировки( сборки ) якорной цепи ЗВЕНО НЕ ПРОВОРАЧИВАЛОСЬ по кругу иначе шов( фуга развернётся  к соседней паре звеньев и нарушит при пайке порядок. Ну и пример как я в голове и на практике задаю размер овального ригеля с всеми надбавками и учётом последующей деформации звена ( микронами можно брезговать)
Итак пример размеров; - проволока 1мм то ригель применю 1.3 на 2.5. Ещё проволока 0.7мм то ригель 1мм на 1.7-1.8мм. Ещё пример на проволоку 1.5мм то ригель применил-бы 2мм на 3.7 мм ( это будет свободненькая цепка в плетении). Для длинного звена ригель надо примерно толщину проволоки и 4в ряд = проволока 1мм то ригель для длинного звена 1.3мм на 4мм. Всё примерно в голове - точных наук нет и мы все чутка ремесленники и нам пробовать мешать ни кто не указ.

 скорее от того что клиент не хочет оплачивать пайку каждого звена и просит скидку - скидку так скидку и соответственно где-то убывает а где-то халтуриться. Бывает и парами паяю а бывает каждое отдельно. Например цепь " верёвка"( жгут) ведь реально пропаивается с обоих сторон парные кольца - а мне встречались станочные верёвки такие что пропай только с одной стороны а не оба витка - у станка " головотяпство" или он заболел этот станок похмельем   ???

УУУУУУУ.... Клиент нынче у Вас разборчивый вижу, в пайке разбирается....., а в моё ученическое время, за спайки звеньев по рукам давали. Излом называлось это дело. Когда цепь в руки берешь и правую руку поднимаешь вверх, левую вниз, цепь волной должна играться, а если где то излом или спайка, ОТК считало это браком, могли разряд ученика понизить и мастера ювелира в будущем не дать. А у Вас ото но как, не время, а малина, клиент сам брак просит.... Завидую Вам нежной завистью....          Я уж по старинке лучччче, чтоб перед мастерами стыдно не было... Без излома....

Раньше такие вальсы раньше делали в горловке

А сейчас некоторые умудряются из раскатки колец делать подобное. Приделывают ручку и крутят ролик. Кстати автору темы, такая бюджетная штука пригодилась бы. И кольца раскатывать можно и алмазки вальцованные делать.
