Дык яб их сбулил, но не булятся .
Ни в + ни в -.  Как можно эффективно искать те самые "дыры", и
когда они образуются понять-бы?... Иными словами, каких действий избегать ?

Ну скажем, простой пример, нужна мне буковка "впуклая".
Делаю буковку в кореле каком-нибудь, импортирую, extrude ей, делаю цилиндр - вырезаю одно из другого. Вроде ничего крамольного ?
Так в ряде случаев вырезает, в ряде нет... и проанализировать как-то не выходит. Подозреваю, что дело в изначальных кривых, но не понимаю, что там может быть не так.

Команда ShowEdges -> Поставить галку NakedEdges !

А дело с буквой вот в чём импортированые кривые не замкнуты т.е. необходимо их всех выделить и Join а птом уж и эхтруд делать ....

Cassic как обычно краток и безупречно точен...
По поводу сбуливания-выбуливания часто помогает небольшой сдвиг деталей на доли миллиметра.
А по буквам такое наблюдение, если позволите... Очень не любит Рино острых углов. Может эт я гоню конечно, но последнее время все остые углы "срезаю" FilletCurves  с каким-нибудь 0,05 радиусом. Не знаю правда зачем... может я с ума схожу            :o   А!
А ваще на Востоке (кое-где) крыши с загнутыми углами знаете зачем?...
Это потому что нечистая сила передвигается по прямым линиям и под прямым углом поворачивает... О как!

про крыши мудро +

:arrow: к........Casiopea
посвяти что такое.........для Солидов остаётся сделать лишь Z-compensate?

Про углы могу недостоверно подтвердить.
Сдвиг как-то не помогает.
Усугубляет проблему то, что диагностику провести уже не удается.
"Не шмогла" и все... гуляй.
Будем контролировать жестче на всех этапах.

2Igor в маджиксе есть такая чудестная пимпа с буковкой Z ...заходим в программу и смотрим Help.
Z-Compensation
Icon:

Menu: Edit - Z-compensation

Description: For models built with stereolithography and laser sintering, overcure may cause extra material to build up on down-facing surfaces. To avoid the time-consuming process of manually correcting these errors after the part is finished; the Z-compensation function can be used.

To Z-compensate the selected parts, the user has to fill in a Z-compensation value in mm or inches in the following window:

The Z-compensation will classify all down-facing surfaces that need compensation and offset them with the desired value. Appropriate modifications are made to adjacent triangles to keep the part consistent and error free.

Remove Self-Intersections: By moving the downfacing surfaces upwards, sometimes self intersections may occur. When 'remove self-intersections' is switched on, a postprocessing will remove these intersections. This might take a while if the file is big.

Remark: A Z-compensation value will in reality never be bigger than 0.5 mm and this case 3 mm is used for an educational purpose. If a part has already been Z-compensated, Magics gives a warning. The properties of Main Menu/File/Properties, clicking F9 or the info button on the task bar displays the info sheet. One of the last lines tell if the part has already been Z-compensated or not.

С ремарком не согласен делаю 0.001

Ужас какой то !! Постоянные проблемы с Файлет Эйдж, караул!!!

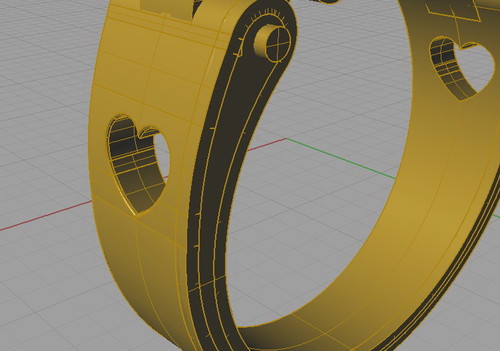

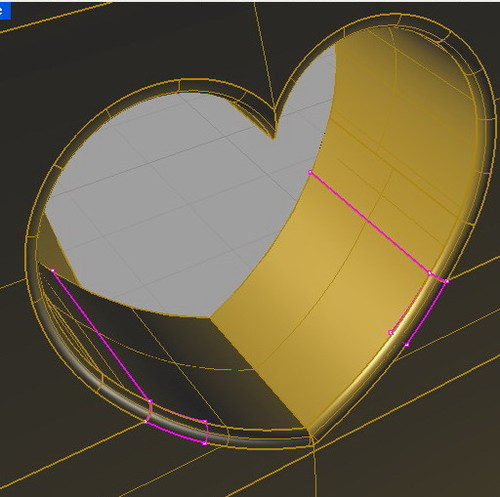

То вообще не Файлится, то не Эйдится Или появляются щели какието после. Вот например . После появились щели, как их заделать? У меня не получилось.


А вот  шинка вообще не хочет Эйджиться. Причем не важно с каким радиусом . Хоть 0.05 хоть 0.5



Взываю к корифеям и монстрам Российского, да и всего Мирового 3Д моделирования!!!  Из за чего может возникать такая проблема и как ее избежать. устранить ?

Разрывай свою шинку, затем джойнь с получившимся в результате филета сурфом и капхолс ...

Спасибо, Дружище!! Попробую. И еще, возможно это кому то покажется диким, но как построить такое тело ? Че то никак не дотумкаю
Я имею ввиду гребанное соединительное звено А то у меня вот что получается только. А файлет его не делает таким как нужно.

Filet на примитивах не панацея, попробуй поработать с рельсами и профилями, на край нетворк  это расширит набор твоих инструментов Есть совсем simple way помутузить тор, фигура такая.

Плагин T-Splines в этом деле весьма гож...

Подскажите пожалуйста как в рине подсчитать объем материала модели, ну чтоб прикинуть вес в металле потом?

Calculate the volume of objects.

Analyze menu:  Mass Properties > Volume
Mass Properties toolbar:  Volume
Command line:  Volume

Ух!! Спасибо  Получилось

:arrow: к.......Casiopeа
ещё про..............Z-compensation
Посмотрел......почитал..........перевёл......опять почитал.....попробовал.....с разными значениями......при больших происходят непонятные вещи..........ты толком скажи что  эта "ПИМПОЧКА".........даёт для машины?.........При больших значениях (3,0) появилась целая куча новых треугольников........пересекающих модель ........мне не понравилось..........а вот что происходит при значениях 0.001 не понятно........что-то ститает....а на глаз результат не ложиться

Z-compensation
The Z-compensation will classify all down-facing surfaces that need compensation and offset them with the desired value. Appropriate modifications are made to adjacent triangles to keep the part consistent and error free.

Игорь, в клиниваясь в вашу беседу:

при наложении(выращивании)слоев, машина не выдерживает точную толщину слоя, например 30 мкр, она накладывает слои чуть толще и в нахлест, это делается для того, чтобы слои точно были соединены между собой.  т.е один слой чуть входит в другой слой, соотвественно, при рассматривании изделия, можно заметить что оно становится не круглым, а овальным, для того чтобы не происходила деформация изделия используют Z-компенсацию, которая сжимает по оси Z изделие с учетом этого самого перехлеста.

ХОЗЯЙКЕ НА ЗАМЕТКУ: мы используем параметр Z-компенсации 0,125 и иногда 0,120

Лев спасибо за помощь, я всё не знал как это по русски сказать
