► Делаем первые шаги в RHINOCEROS

Пользователь
Регистрация: 06.06.2007
Откуда: Москварик

Сообщений: 137
В друзьях у: 0
Голосов: 9 / 1

0 / 0

Добавлено: 19.07.2007 02:37:41

Дорогие Друзья, приветствую каждого заглянувшего сюда.
В этом топике, я и любой нуждающийся в подсказке, будем задавать вопросы , которые неизбежно будут возникать в процессе изучения старушки Рины. Уверен,они будут находить ответы т.к. за недолгое время,что я здесь, уже успел убедиться, что люди способные подсказать , здесь по-большей части воспитанные и душевные...

Первый вопрос : Какие значения в настройках Grid , наиболее оптимальны для ювелирки ?
Создавая свой первый файл, я столкнулся с чередой вопросов

На фото, я пометил, как я хотел деформировать крапан. Вопрос - позволяет ли программа трансформировать или накладывать на поверхность тела, так как это делается с кривыми ? Или нужно было изначально делать крапан по форме каста и просто совмещать их встык ?

Развернуть ⇓

Не требуй уважения, просто вызывай его.

Offline

ЛС

Ruslan7777

Пользователь
Регистрация: 06.06.2007
Откуда: Москварик

Сообщений: 137
В друзьях у: 0
Голосов: 9 / 1

#201

0 / 0

Добавлено: 31.12.2007 13:00:21

ДОРОГОИЕ ДРУЗЬЯ, С НОВЫМ ГОДОМ ВСЕХ !!!!
ЖЕЛАЮ: РАДОСТИ, УЛЫБОК, ВЗАИМОПОНИМАНИЯ И ЗДОРОВЬЯ !!!
ВСЕМ ДЕДАМ МОРОЗАМ ПО 3 СНЕГУРОЧКИ (КТО МОЖЕТ , ТОМУ БОЛЬШЕ

) а СНЕГУРОЧКАМ ПО ДЕДУ МОРОЗУ С ОГРОМНОЙ ТАКОЙ МОШНОЙ :shock:

. И КОНЕЧНО, ЧТОБ В ЭТОЙ СТРАНЕ, КОМУ ТО БЫЛО ДЕЛО ДО НАС, АКРОМЯ НАС САМИХ :!:

Не требуй уважения, просто вызывай его.

Offline

ЛС

deadman

Пользователь
Регистрация: 20.11.2007

Сообщений: 551
В друзьях у: 0
Голосов: 0 / 0

#202

0 / 0

Добавлено: 05.01.2008 14:52:33

1. может кто-то выложить готовое простенькое ювелирное изделие или какойто обьект в 3dm и в STL файлах как пример того - какой должен быть конечный результат модели чтобы загнать его в "солидскейп"???. (самую простенькую модель с мелкими деталями чтобы можно было потыкать в неё посмотреть как она сделана)))

Пожалуйста!!!

(хочется взять определенный ориентир в работе - к чему стремится)

"лев - это любая совокупность пикселей-полигонов-чего-угодно, которую заказчик считает львом, правильность анатомии льва определяется фактом оплаты заказа после его выполнения"

Offline

ЛС

Sergey

Пользователь
Регистрация: 19.03.2006
Откуда: ekaterinburg

Сообщений: 56
В друзьях у: 0
Голосов: 0 / 0

#203

0 / 0

Добавлено: 06.01.2008 22:27:06

Очень очень помогите пожалуста.
Сканирую эскиз как обычно, далее в нужной проекции правой кнопкой в уголке > Background bitmap > Plaсe и показываю нужный эскиз, так вот только что он, этот эскиз в окне проекции стал чёрным, просто черный квадрат, что делать?

Upдейт. это очень странно конечно, раньше эскиз в квадрат малевича не превращался,..но похоже с сегодняшнего дня у меня Рино4 не хочет дружить с TIFF ,если эскиз в JPG то никаких квадратов сейчас нет.

Offline

ЛС

Casiopea

Пользователь
Регистрация: 17.10.2005
Откуда: все эти мысли?

Сообщений: 1776
В друзьях у: 4
Голосов: 457 / 5

#204

0 / 0

Добавлено: 06.01.2008 22:40:53

Вероятнее всего опять какие нить галюники или с картой или с дровами для неё... :roll:

Offline

ЛС

egro

Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5

#205

0 / 0

Добавлено: 09.01.2008 14:27:56

это происходит когда разрешение картинки шибко большое ..... поставте пикселов поменьше и все будет ок .....

С Уважением, Егор.

Offline

ЛС

Sergey

Пользователь
Регистрация: 19.03.2006
Откуда: ekaterinburg

Сообщений: 56
В друзьях у: 0
Голосов: 0 / 0

#206

0 / 0

Добавлено: 22.01.2008 15:26:04

Подскажите по STL
Сохраняю файл как STL и предлагается сохранить в двух вариантах:
(к примеру)
Binary 394kb
Ascii 2200kb

Итог одинаковый, полигончитость как в максе, что правильнее выбирать?

Offline

ЛС

Лев Третьяков 2

Пользователь
Регистрация: 26.11.2007
Откуда: from Matrix with ....

Сообщений: 176
В друзьях у: 2
Голосов: 0 / 0

#207

0 / 0

Добавлено: 22.01.2008 15:31:16

Цитата
Подскажите по STL Сохраняю файл как STL и предлагается сохранить в двух вариантах: (к примеру) Binary 394kb Ascii 2200kb Итог одинаковый, полигончитость как в максе, что правильнее выбирать?

Binary 394kb

Happy Matrix Вам

Offline

ЛС

Sergey

Пользователь
Регистрация: 19.03.2006
Откуда: ekaterinburg

Сообщений: 56
В друзьях у: 0
Голосов: 0 / 0

#208

0 / 0

Добавлено: 22.01.2008 15:36:28

Спасибо, а если не затруднит, может обьясните почему лучше сохранять в более легком варианте?
или главное не размер, а умение им пользоваться?

Offline

ЛС

Лев Третьяков 2

Пользователь
Регистрация: 26.11.2007
Откуда: from Matrix with ....

Сообщений: 176
В друзьях у: 2
Голосов: 0 / 0

#209

0 / 0

Добавлено: 22.01.2008 15:44:10

Цитата
Спасибо, а если не затруднит, может обьясните почему лучше сохранять в более легком варианте? или главное не размер, а умение им пользоваться?

это только размер одних и тех же данных
как формат word: *.doc или *.rtf
если много места на диске можете сохранять как хотите :-)

это то же самое как называть 3-D файлы?
правильный ответ: как хотите :-)

Happy Matrix Вам

Offline

ЛС

Sergey

Пользователь
Регистрация: 19.03.2006
Откуда: ekaterinburg

Сообщений: 56
В друзьях у: 0
Голосов: 0 / 0

#210

0 / 0

Добавлено: 25.01.2008 23:03:50

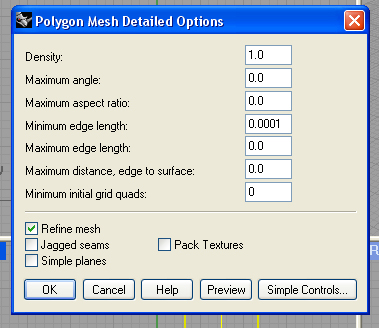

Подскажите пожалуста какие значения ввести, я так понимаю что 0 - это на усмотрение носорога?

Offline

ЛС

Виг

Пользователь
Регистрация: 26.01.2008
Откуда: Щёлково-Москва

Сообщений: 449
В друзьях у: 2
Голосов: 3 / 0

#211

0 / 0

Добавлено: 26.01.2008 23:32:14

Цитата
Подскажите пожалуста какие значения ввести, я так понимаю что 0 - это на усмотрение носорога?

Тут всё расписано:
http://threed-art.com/index.php?ind=reviews&op=entry_view&iden=9

Offline

ЛС

Bob

Модератор
Регистрация: 25.01.2005
Откуда: Москва

Сообщений: 928
В друзьях у: 1
Голосов: 20 / 7

#212

0 / 0

Добавлено: 03.02.2008 18:50:37

Значение Density на вашей картинке запредельное, ставьте 0.2 .. 0.4, не ошибётесь.

Сам пользуюсь примерно следующим:

Angle: 10-20 (если установлен)
Aspect: не больше 3-4 (если установлен)
Min length: обычно не менее 0.001, чаще .005-0.01
Max length: чаще нулевое
Max distance to surf:: 0.005-0.015

Нулевое значение любого параметра не задействует его при расчёте сетки.

Обязательно Refine Mesh, Jagged Seams обычно не используется, как и Pack Textures (по той причине, что не использую текстур). Simple planes - заметно уменьшает размер файла, если много плоских граней.

Если используете Magics - можно ещё снизить размер файла при помощи различных процедур оптимизации.

Успехов!

i can your 3D

Offline

ЛС

Sergey

Пользователь
Регистрация: 19.03.2006
Откуда: ekaterinburg

Сообщений: 56
В друзьях у: 0
Голосов: 0 / 0

#213

0 / 0

Добавлено: 05.02.2008 01:20:13

Bob Огромное спасибо) , с такими настройками модели стали практически идеальными. ну и конечно качество требует жертв, 7 мб превращаются в 120мб. :shock:

Offline

ЛС

Bob

Модератор
Регистрация: 25.01.2005
Откуда: Москва

Сообщений: 928
В друзьях у: 1
Голосов: 20 / 7

#214

0 / 0

Добавлено: 05.02.2008 12:45:34

Качество обычно не страдает, видимая глазу полигональность (на экране) не воспроизводится машиной (растишка/чпу-шка) :roll:

а если пожать Magics (в формат MGX) - можно даже по почте кидаться без проблем.

Рад был помоЧ

i can your 3D

Offline

ЛС

Sergey

Пользователь
Регистрация: 19.03.2006
Откуда: ekaterinburg

Сообщений: 56
В друзьях у: 0
Голосов: 0 / 0

#215

0 / 0

Добавлено: 07.02.2008 19:12:26

Здравствуйте, подскажите сколько делать выборку под холодную эмаль? сама эмаль ведь тонкая, сделал 0,4 мм, но мало вроде?

Offline

ЛС

egro

Пользователь
Регистрация: 16.05.2006
Откуда: Челябинск

Сообщений: 1666
В друзьях у: 10
Голосов: 221 / 5

#216

1 / 0

Добавлено: 07.02.2008 21:18:58

Все зависит от того, какого эфекта ты от эмали ждешь ..... если вопрос только в том, будет ли она там держаться то при готовом варианте в метале 0.4 вполне достаточно (при моделировании добавить необходимо на обработку и на усадку .......) (я к примеру если через резину то +0.3 точно - только не в глубь а на высоту бортиков, если сразу в литье то зависит от того кто потом опиливать станет, если окуратно то + 0.1 хватит - на все стороны .......)(имхо)

С Уважением, Егор.

Offline

ЛС

Sergey

Пользователь
Регистрация: 19.03.2006
Откуда: ekaterinburg

Сообщений: 56
В друзьях у: 0
Голосов: 0 / 0

#217

0 / 0

Добавлено: 07.02.2008 22:22:07

egro
Спасибо.

Offline

ЛС

NiKiForOff

Пользователь
Регистрация: 19.07.2005

Сообщений: 1017
В друзьях у: 2
Голосов: 15 / 3

#218

0 / 0

Добавлено: 07.02.2008 22:23:22

Про эмаль была полемика.. По-моему даже в этом посте. Л... высказывался авторитетно очень (почитайте!). Пришли к обоюдному решению, что спрашивать надо у того, кто будет класть эмаль и 0,30 достаточно даже для горячей эмали, по общему мнению.
