Здравствуйте, уважаемые форумчане и эксперты!
Я только недавно начала изучать рино, так что вопрос может показаться глупым. Сейчас пробую сделать подвеску Цветок жизни и у меня почему-то не объединяются отдельные детали "лепестки"(polysurfaces)... Если надо, вышлю скрин... Хелп плиз

Прикрепите скрин, прикрепите часть файла или целиком. Может наглядно набросаю.

Nastasja,

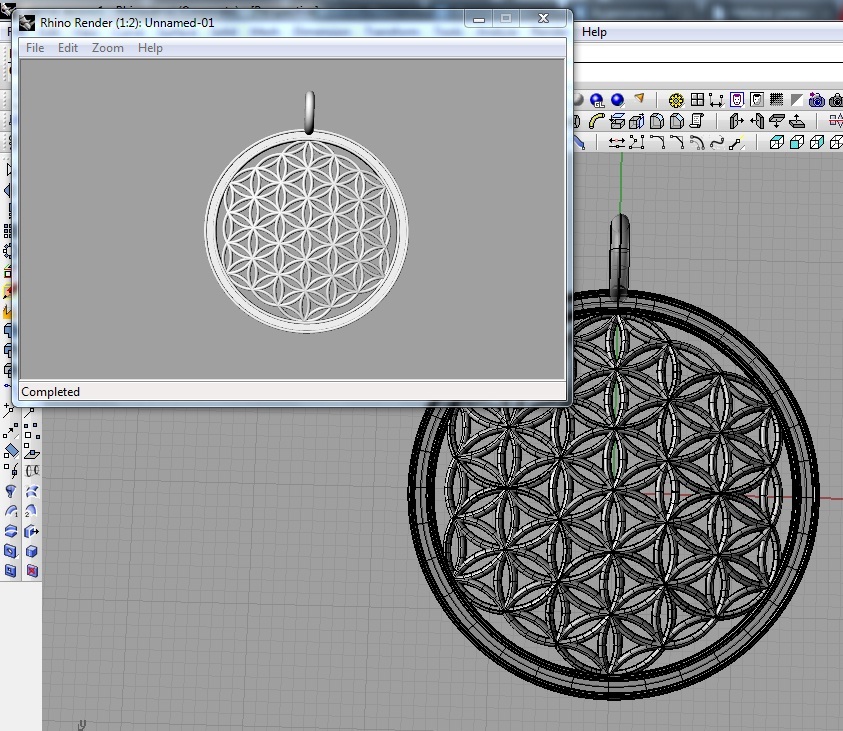

Такой?

Если совсем не объединяются - значит расхождение между ребрами ("щель") больше, чем заданная точность файла. Если она у вас 0.001 (проверить в Options -> Document options -> Units ->Tolerance), можете смело скинуть до 0.01, и впредь выбирать при начале построения (New file) шаблон Large objects - Millimeters по умолчанию.

Если не помогло - нужно аккуратнее строить, особенно проверять чтобы концы кривых-рельсов (rails) совпадали/прилегали и т.п. Это всё,что можно сказать в общем, без картинок и файла.
можете выделить что не объединяется, сделать Export Selected через меню File и приложить сюда - будет красноречивее даже

Bob, спасибо, сделала, как вы сказали...посмотрим, как будет работать)

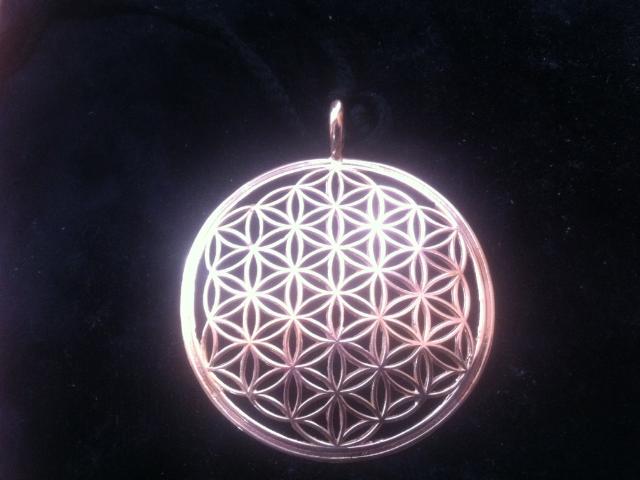

korobtsov-alex, сначала такой делала, но потом сказали, что надо такой






теперь вообще в ступоре...трубами пробовала, но никак не могу точно их все переплести, с привязками не получается, а на глаз - не вариант((( посоветуйте, плиз, каким инструментом лучше делать (трубой или выдавливать кривые), и какую привязку лучше сделать, чтобы точно соединять окружности? и лучше окружностями делать или каждый лепесток отдельно?

Еще раз прошу прощения, если задаю глупые вопросы

Nastasja, Работа с привязками дело хорошее, и дает точность при последующей работе с файлом.
В данном случае думаю необходимые вам привязки Cen,Mid,Quad (центр, середина, вершина)
Постройте выпуклую поверхность (того изгиба как необходимо для подвеса)
Постройте линии на плоскости потом... а в обще вот:

вот, забыл приложить, может и пригодится.

egro, спасибо огромное!!!!   видео очень пригодится!) не за всеми действиями уследила, но попробую разобраться и повторить)))

Проще взять лепесток, удалить внутренности и собрать узор из этих элементов.


Егор, урок отличный, все просто и доступно, вот только еще бы озвучку, иногда не успеваю за курсором, приходится как в футболе повторы просматривать.

это точно!!! урок - супер!))) половину уже повторила без труда)))

Спасибо.
Пожелания думаю учту, но не особо разговорчив я...

egro, вот что у меня получилось по вашему уроку)))

некоторые вещи делала немного другими способами, но результат, вроде бы, нормальный)))

"Вот и славно, трам пам пам"...

egro, только опять не хотят объединяться((( я поняла одно: если это polysurface, то не соединяется джойном(((( surface нормально соединяется....и если замкнутый круг, тоже не объединяется с другими...что делать?((((

Nastasja,

полисюрфайсы только булятся. это же закрытые объекты. но матрица или рино..иногда не очень охотно булят нужные объекты. Точнее булит, только некорректно

Только не понятно для какой цели вам их соединять нужно?    если на фрезер, то ему вообще все равно. если на растишку, то перегон в стл и в маджикс все прекрасно сошьет и будет у вас один цельный объект. Если для себя...то я бы вообще не заморачивался


пс. булить - команда Boolean Union
ппс. булятся только ЗАКРЫТЫЕ объекты.то есть цельные тела:)

Вот за что я люблю Рину, это за то что путь к результату может быть разным.
Вариант чтобы было монолитом:

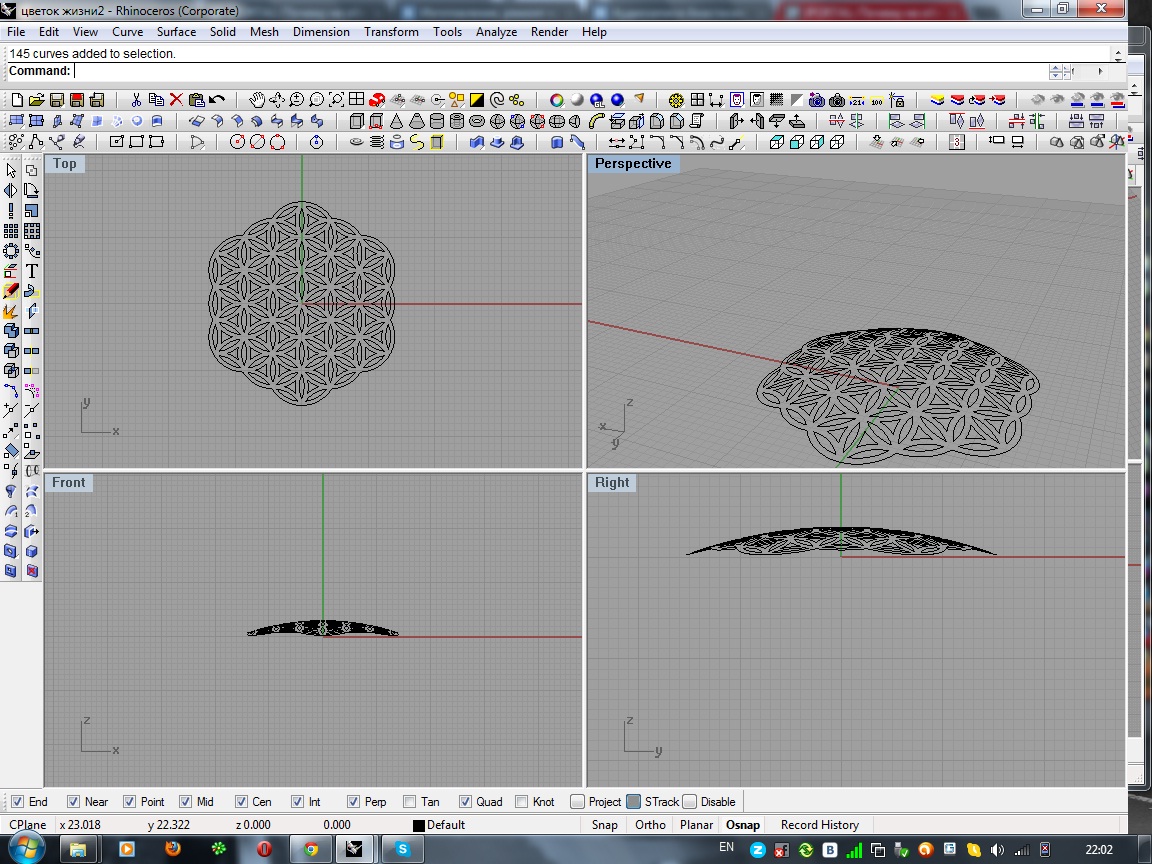

egro, до этого места сделала...дальше туплю  не поняла, как их в surface объединить....команда project чей-то не то делает((((

мне для Стрижа надо....не обязательно объединять?

Nastasja,

нет конечно.ему все равно.пусть хоть дырки будут...ну не совсем большие конечно:))а вообще объединять не нужно))в полку девченок фрезеровщиц прибыло?))

Black Diamond, спасибо большое за объяснения))))




Black Diamond,

пока нет (на станке муж работает    ), я пока только дизайн учу
