эта команда проецирует линии на нужную вам плоскость .. остается только эту плоскость разрезать спроецированными линиями, удалить обрезки, и получившееся "отОфсетить" на нужную толщину...

Для разрезания поверхности нет необходимости проецировать линии на эту поверхность. Команда сплит прекрасно работает и без проецирования.

Фокин Сергей,
Точно поправил, спс, в данном случае проецировать не обязательно.

Немного по существу темы....
Nurbs объекты, такие как тела Solid, в принципе невозможно объединить командой Join, так как она применима лишь к кривым Curve, к открытым поверхностям Surface или к открытым полиповерхностям Polisurface. К телам Solid (по сути являющихся закрытыми полиповерхностями Polisurface), совпадающим всего одним краем (ребром Edge) или же являющихся компланарными (совпадающими полностью или частично хотя бы одной общей поверхностью), не получится применить какую либо булевую операцию. Увы, это основа Nurbs моделирования.
В редких случаях, компланарные объекты, имеющие взаимные поверхности в планарных плоскостях, булятся, но чаще всего с ошибкой, которую впоследствии устранить уже не получится.
Подобные объекты рекомендуется немного смещать или трансформировать, так чтобы нарушалась их взаимная компланарность (но не менее чем на выставленное значение погрешности Tolerance или Maximum distance, edge to surface). Тогда булевые операции вполне выполнимы.
А ещё, любые объекты можно объединять в группы командой Group, хотя это и так известно...

egro, спасибо большое за помощь!!!

Kosmopolitus, спасибо за такое подробное объяснение!!! не все поняла, но основное уловила))))

Доброго времени суток! Уважаемые мастера, у меня есть пара вопросов:
1. подскажите, пожалуйста, как делать надпись на кольце в Рино? (типа кольца всевластия)
2. какими инструментами редактировать (закруглять грани и т.д.) объемный текст, чтобы можно было делать подвески-имена (картинка внизу)


Заранее благодарна

Nastasja,
такие команды как: Text object, Flow along curve, Project curves, Pull curve, Split, Offset Surface, Variable radius fillet, Variable radius chamfer и клавиша F1 вам помогут решить ваши задачи по письменам на кольцах колец и подвесах.

egro, спасибо за совет) попробую)))

Nastasja, покрутите t-splines, мне кажется ,для букв это  как раз то,что надо, как -то заказали целую кучу браслетов с именами,пришлось немного поизучать Modo (моделирование полигонами),t-splines почти тоже самое.

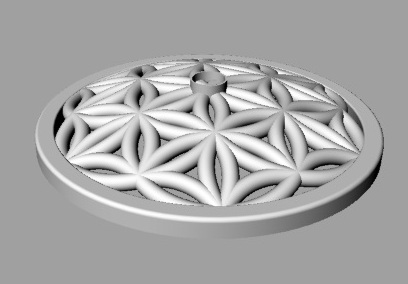

Здравствуйте! я опять со своим цветком)
Подскажите, плиз, как по кругу расставить вот такие касты (6 шт вокруг центрального) с правильным наклоном? т.е. как по кругу их разместить, я знаю...но как нужного наклона добиться?




Даже сформулирую еще точнее: чтобы правильно разместить на поверхности, какие точки нужно выбирать? и размещается ли на пов-ти труба (полые объекты)?

Заранее спасибо!

Nastasja
Скорее всего, вы строили орнамент по сфере. Ну так снова воспользуйтесь вашей сферой и инструментом (Object on Surface). Но это достаточно проблематично.
Проще всего, в окне Вид Спереди, через центр сферы (Cen) повернуть ваш каст с опцией (Copy) до нужного пересечения в орнаменте по привязке (End). Затем в окне Вид Сверху, сделать новому касту полярное размноживание (Array Polar) с значением 6 на 360 градусов.
Если нет возможности или умения построить сферу, то в окне Вид Спереди, постройте кривую через 3 узловые точки орнамента (Arc) с опцией (Start Point), и пользуйтесь её центром с привязкой (Cen) в качестве опоры для поворота.

Kosmopolitus, спасибо, сейчас попробую!

Kosmopolitus, ура, получилось!!!!!!    Спасибо огромное!!!!!

Здравствуйте, уважаемые мастера!

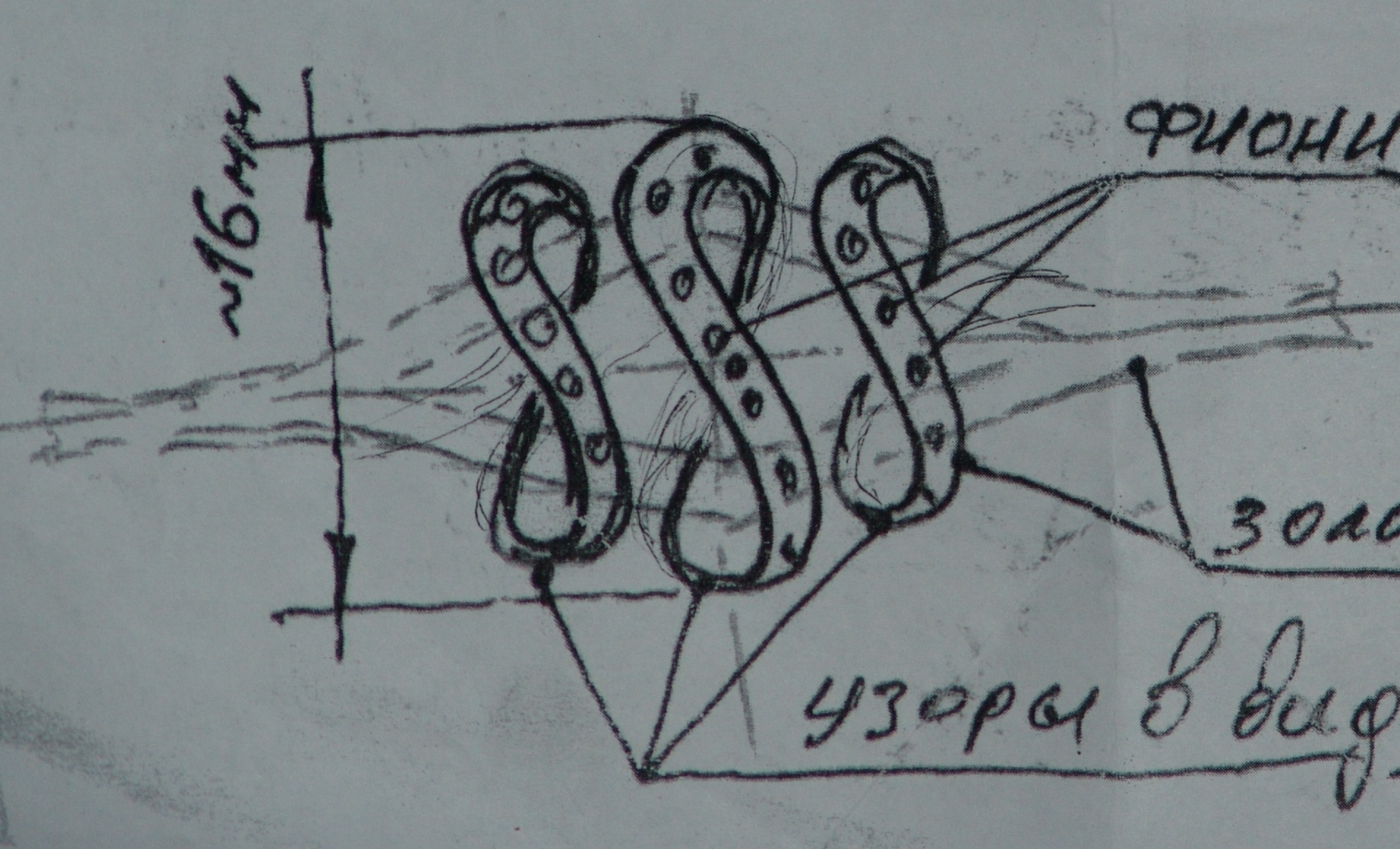

У меня вот тут опять вопрос назрел...нужно нарисовать кольцо с тремя восьмерками...вот так примерно:

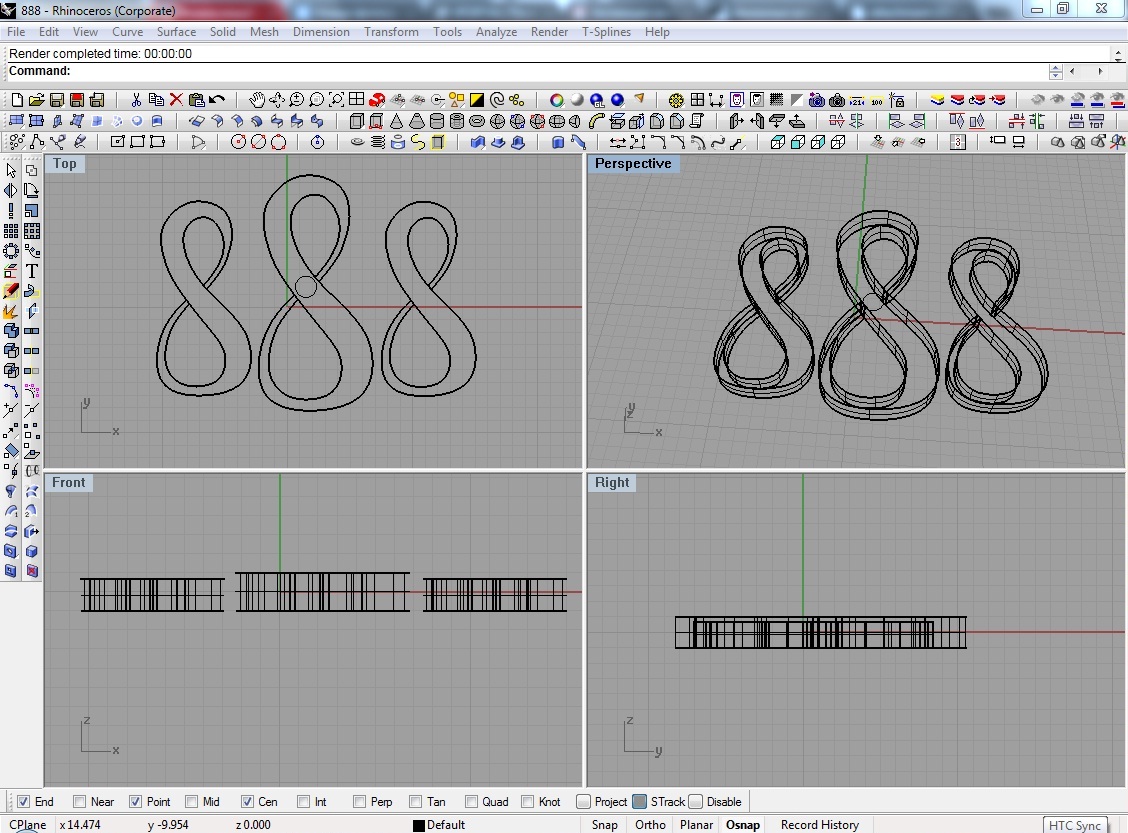

Восьмерки я нарисовала (с помощью фри форм по контр.точкам - правильно?)...


А дальше туплю...как их объемными сделать? выдавливать плоскую поверхность пробовала...но как тогда закрыть верхушку (на скрине видно, о чем я)...или вообще другим путем идти? плиз, подскажите, каким инструментом лучше такие вещи объемными делать?

Заранее благодарна!!!

Nastasja,

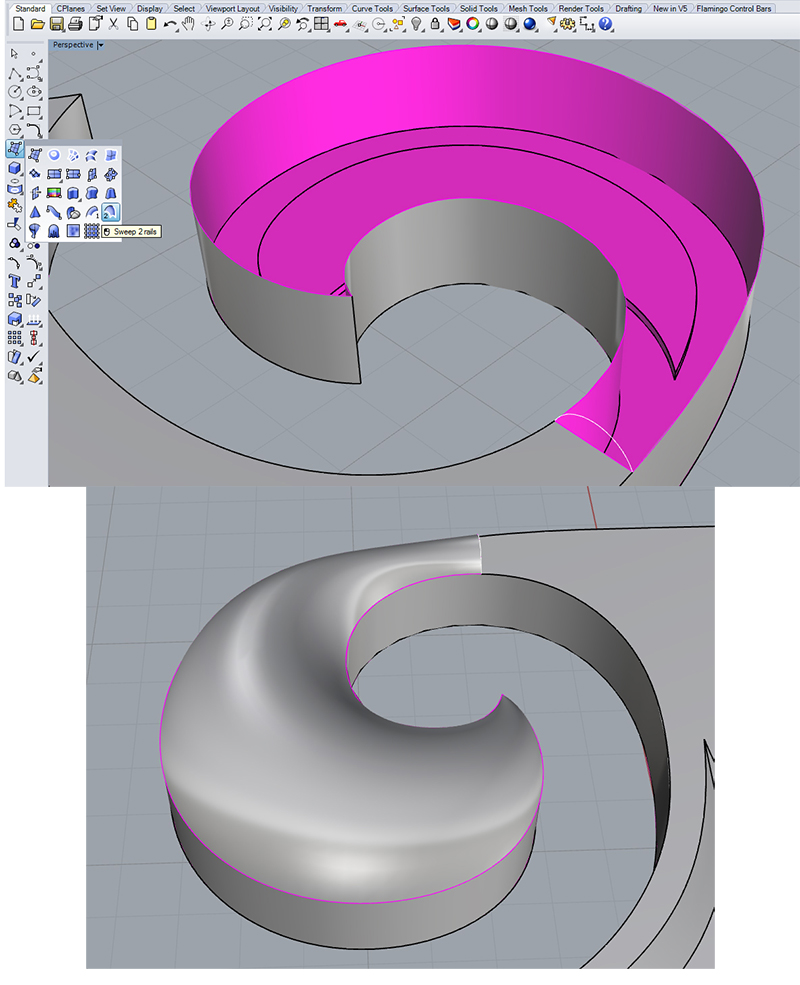

Если я правильно понял про объёмные вещи, то их можно сделать по двум рельсам, профиль пускается по двум линиям, и где нужно выпуклые места нарисовать полукруг между линий, а где камни будут, то плоскую линию поперек двух линий нарисовать.

username, спасибо за подсказку!!!! получается)))

Доброго времени суток!
Уважаемые мастера, у меня загвоздка с переплетением.... Хотела сделать орнамент вот по этому уроку

Построение переплетенного кельтского орнамента

и вроде бы все понятно...но орнамент сложнее и с большим числом переплетений, так что точно по уроку не получается, а сама как только не пробовала, но так и не поняла, как лучше сделать((( Плиз, хелп

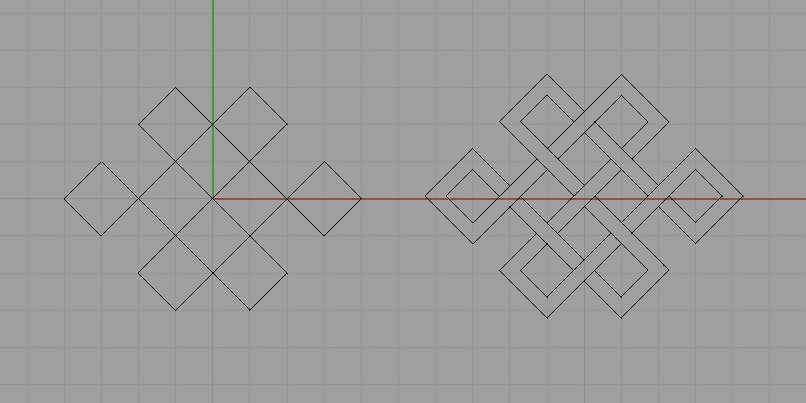

Это все, что я пока нарисовала

Стороите поверхности (surface). Интсрументом sweep2 затем rebulid(что бы в длину было по несколько точек с degree_3, по ширене 2 degree_1). Затем все выделяете включаете точки у поверхностей и там где надо сделать правал опускаете точки желательно на одну высоту, там где надо выше поднимаете. Когда весь верхний рельеф готов делайте Extude surface, подрезайте и подчищаете все по итогу если потребуеться

на одну высоту имееться ввиду что конечная высота и низина должны быть примерно равны допусти в низ на 0.3 и в верх по 0.3. разнаца будет между ними 0.6. последующие точки смотрите сами уже по плавносте можно на глаз можно так же задаться значениями.
